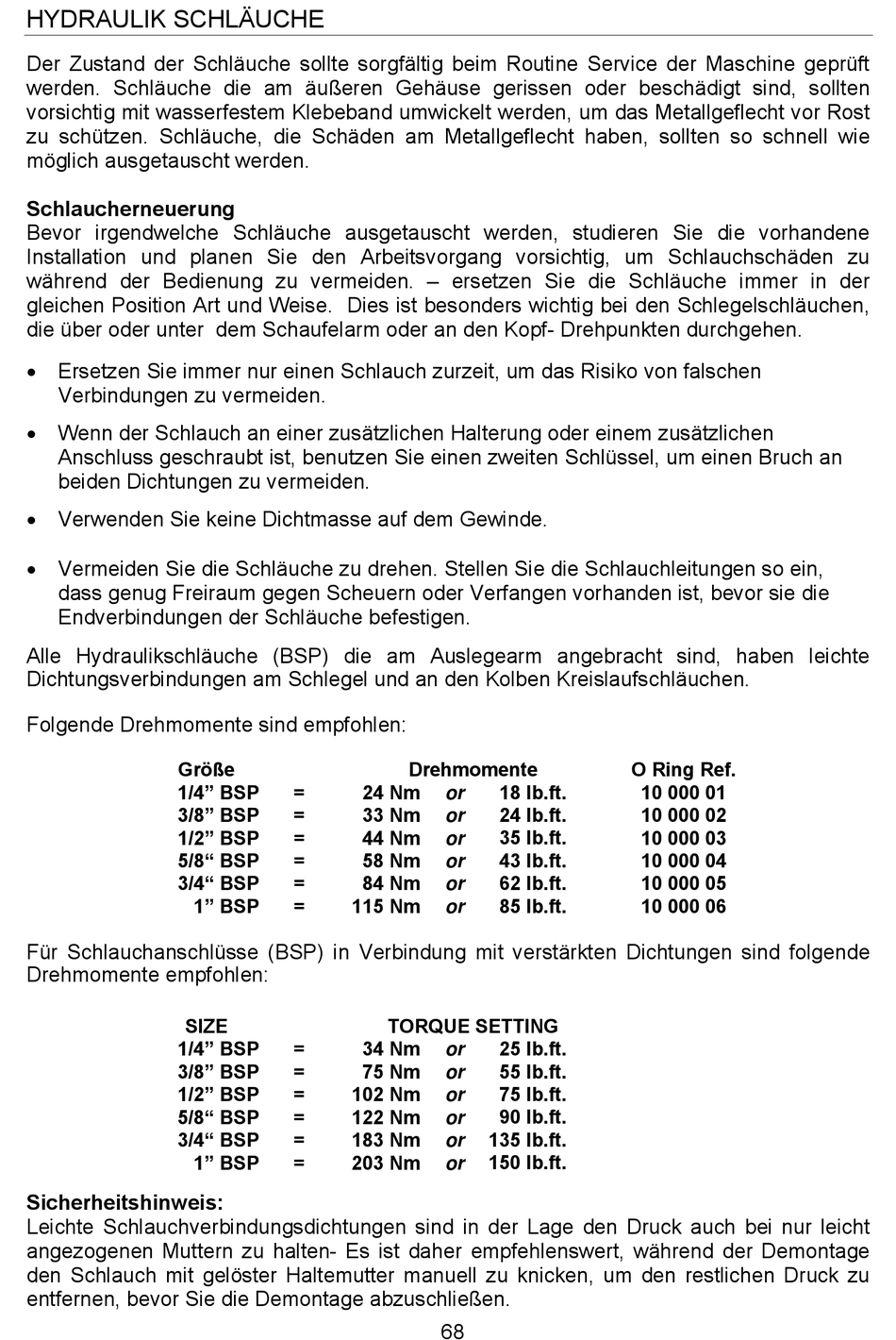

HYDRAULIK SCHLÄUCHE
Der Zustand der Schläuche sollte sorgfältig beim Routine Service der Maschine geprüft
werden. Schläuche die am äußeren Gehäuse gerissen oder beschädigt sind, sollten
vorsichtig mit wasserfestem Klebeband umwickelt werden, um das Metallgeflecht vor Rost
zu schützen. Schläuche, die Schäden am Metallgeflecht haben, sollten so schnell wie
möglich ausgetauscht werden.
Schlaucherneuerung
Bevor irgendwelche Schläuche ausgetauscht werden, studieren Sie die vorhandene
Installation und planen Sie den Arbeitsvorgang vorsichtig, um Schlauchschäden zu
während der Bedienung zu vermeiden. – ersetzen Sie die Schläuche immer in der
gleichen Position Art und Weise. Dies ist besonders wichtig bei den Schlegelschläuchen,
die über oder unter dem Schaufelarm oder an den Kopf- Drehpunkten durchgehen.
Ersetzen Sie immer nur einen Schlauch zurzeit, um das Risiko von falschen
Verbindungen zu vermeiden.
Wenn der Schlauch an einer zusätzlichen Halterung oder einem zusätzlichen
Anschluss geschraubt ist, benutzen Sie einen zweiten Schlüssel, um einen Bruch an
beiden Dichtungen zu vermeiden.
Verwenden Sie keine Dichtmasse auf dem Gewinde.
Vermeiden Sie die Schläuche zu drehen. Stellen Sie die Schlauchleitungen so ein,
dass genug Freiraum gegen Scheuern oder Verfangen vorhanden ist, bevor sie die
Endverbindungen der Schläuche befestigen.
Alle Hydraulikschläuche (BSP) die am Auslegearm angebracht sind, haben leichte
Dichtungsverbindungen am Schlegel und an den Kolben Kreislaufschläuchen.
Folgende Drehmomente sind empfohlen:
Größe
1/4" BSP
3/8" BSP
1/2" BSP
5/8" BSP
3/4" BSP
1" BSP
Für Schlauchanschlüsse (BSP) in Verbindung mit verstärkten Dichtungen sind folgende
Drehmomente empfohlen:
SIZE
1/4" BSP
3/8" BSP
1/2" BSP
5/8" BSP
3/4" BSP
1" BSP
Sicherheitshinweis:
Leichte Schlauchverbindungsdichtungen sind in der Lage den Druck auch bei nur leicht
angezogenen Muttern zu halten- Es ist daher empfehlenswert, während der Demontage
den Schlauch mit gelöster Haltemutter manuell zu knicken, um den restlichen Druck zu
entfernen, bevor Sie die Demontage abzuschließen.
Drehmomente
=
24 Nm
or
=
33 Nm
or
=
44 Nm
or
=
58 Nm
or
=
84 Nm
or
=
115 Nm
or
TORQUE SETTING
=
34 Nm
or
=
75 Nm
or
=
102 Nm
or
=
122 Nm
or
=
183 Nm
or
=
203 Nm
or
68
O Ring Ref.
18 lb.ft.
10 000 01
24 lb.ft.
10 000 02
35 lb.ft.
10 000 03
43 lb.ft.
10 000 04
62 lb.ft.
10 000 05
85 lb.ft.
10 000 06
25 lb.ft.
55 lb.ft.
75 lb.ft.
90 lb.ft.
135 lb.ft.
150 lb.ft.
