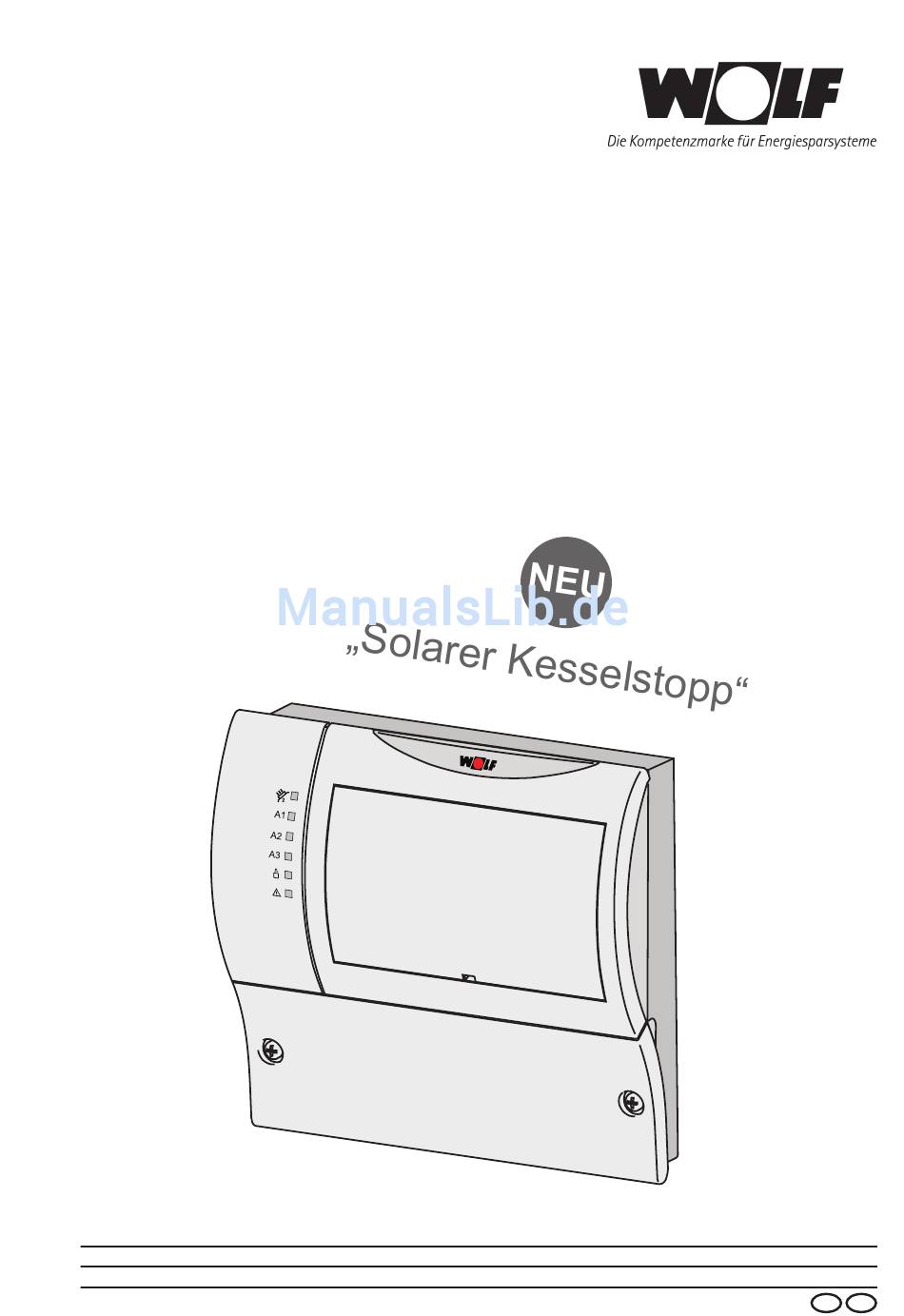

Montage- und
Bedienungsanleitung

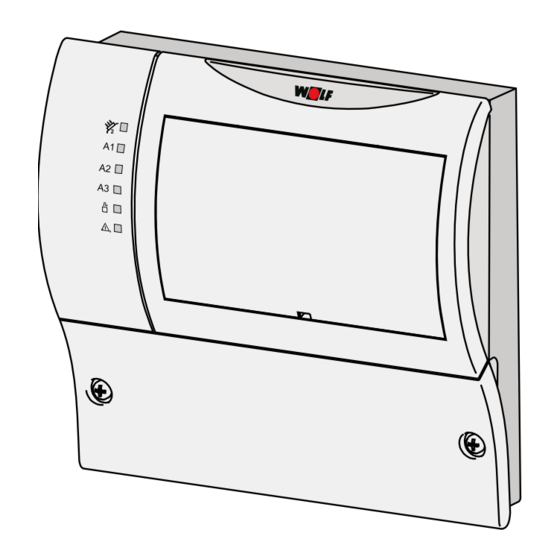

Solarmodul SM2
Wolf GmbH · Postfach 1380 · 84048 Mainburg · Tel. 08751/74-0 · Fax 08751/741600 · Internet: www.wolf-heiztechnik.de
WOLF Klima- und Heiztechnik GmbH · Eduard-Haas-Str. 44 · 4034 Linz · Tel. 0732/385041-0 · Internet: www.wolf-heiztechnik.at
Art.-Nr.: 30 61 593
Änderungen vorbehalten
05/08
D
AT

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Wolf SM2

Inhaltszusammenfassung für Wolf SM2

  • Seite 1 Bedienungsanleitung Solarmodul SM2 Wolf GmbH · Postfach 1380 · 84048 Mainburg · Tel. 08751/74-0 · Fax 08751/741600 · Internet: www.wolf-heiztechnik.de WOLF Klima- und Heiztechnik GmbH · Eduard-Haas-Str. 44 · 4034 Linz · Tel. 0732/385041-0 · Internet: www.wolf-heiztechnik.at Art.-Nr.: 30 61 593 Änderungen vorbehalten...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Sicherheitshinweise ..............3 Normen / Vorschriften ..............4 Begriffserklärung ................5 Abkürzungen / Gerätebeschreibung ...........6 Montage ..................7 Einstellung DIP-Schalter.............8 Betriebsweisen ................9 Anlagenübersicht ..............10 Anlagenbeschreibung ............11-13 Elektrischer Anschluss............14-27 Parameterliste ................28 Parameterbeschreibung SOL01 / P01 Einschaltdifferenz Solarspeicher 1 .....29 SOL02 / P02 Ausschaltdifferenz Solarspeicher 1 ....29 SOL03 / P03 Kollektorschutzfunktion ........29 SOL04 / P04 kritische Kollektortemperatur ......29 SOL05 / P05 maximale Kollektortemperatur ......30...

  • Seite 3: Sicherheitshinweise

    Sicherheitshinweise Zusatzfunktionen Sperrung der Speichernachladung „solarer Kesselstopp“ .38 Sperrung der Antilegionellenfunktion ......38-39 Pumpenstillstandschutz .............39 Laden der Standardwerte (Reset) ........39 maximale Speicher- und Kollektortemperatur über 24h ..39 Betriebsstunden ..............39 Rücksetzen von Werten .............39 Fehlercodes ................40 Fühlerwiderstände ..............41 Technische Daten ..............42 Stichwortverzeichnis ............

  • Seite 4: Normen / Vorschriften

    - Die einwandfreie Funktion der elektrischen Ausrüstung ist in regelmäßigen Abständen zu kontrollieren. - Störungen und Schäden dürfen nur von Fachkräften beseitigt werden. - Schadhafte Bauteile dürfen nur durch original Wolf-Ersatzteile ersetzt werden. - Vorgeschriebene elektrische Absicherungswerte sind einzuhalten (siehe Technische Daten).

  • Seite 5: Begriffserklärung

    Begriffserklärung Begriffserklärung Kollektortemperatur Die Kollektortemperatur ist die Temperatur des Mediums, die durch Sonneneinstrahlung am Kollektor erzeugt wird. Die Kollektortemperatur wird am Vorlaufaustritt des Kollektors bzw. Kollektorfeldes gemessen. Speichertemperatur Die Speichertemperatur ist die Temperatur, die im unteren Bereich des Speichers auf Höhe des solaren Wärmetauschers gemessen wird.

  • Seite 6: Abkürzungen / Gerätebeschreibung

    Set (Zubehör) oder Ertragsermittlung mit eingegebenem Durchflusswert (Rücklauffühler erforderlich) erfasst werden. Mit dem Bedienmodul BM oder BM-Solar können Parameter verändert und Werte und Fehlercodes angezeigt werden. Das SM2 besitzt eine eBUS-Schnittstelle und ist somit in das Wolf-Regelungssystem integrierbar. Solarkreispumpe 1 Ausgang A1*...

  • Seite 7: Montage

    Ein Bedienmodul BM oder BM-Solar kann in das Solarmodul eingeclipst werden. Alternativ kann das Bedienmodul in einem Wandsockel als Fernbedienung verwendet werden. Bei Einbindung des Solarmoduls in ein Wolf-Regelungssystem, in dem bereits ein Bedienmodul BM vorhanden ist, ist kein separates Bedienmodul nötig.

  • Seite 8: Einstellung Dip-Schalter

    Das Solarmodul SM2 kann in verschiedenen Betriebsweisen eingesetzt werden. a) SM2 innerhalb eines Wolf-Regelungssystems Das Solarmodul SM2 kann in ein Wolf-Regelungssystem einge- bunden werden. Die Bedienung des Solarmoduls erfolgt dann von dem Bedienmodul BM mit der Adresse 0. Zusätzlich kann optional ein Bedienmodul BM-Solar an das SM2 angebunden werden.

  • Seite 9: Betriebsweisen

    SM2 (Stand-alone) mit Bedienmodul BM-Solar Das Modul wird mit dem Bedienmodul BM-Solar betrieben. BM-Solar BM-Solar Das BM-Solar kann in das Solarmodul SM2 eingeclipst werden oder mit Wandsockel (Zubehör) als Fernbedienung verwendet werden. c) SM2 (Stand-alone) ohne Bedienmodul Das Solarmodul wird ohne Bedienmodul betrieben. Dadurch ist eine Bedienung und ein Auslesen von Werten nicht möglich.

  • Seite 10: Anlagenübersicht

    Anlagenübersicht Im Solarmodul SM2 sind elf unterschiedliche Anlagenvarianten mit maximal zwei Solarspeichern und zwei Kollektorfeldern enthalten. Die Auswahl der passenden Anlage erfolgt über den Parameter 12 - Anlagenkonfiguration. Anlagenübersicht: Anlagen- Anlage Anzahl Anzahl konfigu- Solar- Kollektor- ration speicher felder Einkreisanlage Einkreisanlage mit Rücklaufanhebung zur Hei-...

  • Seite 11: Anlagenbeschreibung

    Anlagenbeschreibung Anlagenkonfiguration 1 Übersteigt die Temperaturdifferenz zwischen Kollektor und Solar- Einkreisanlage speicher die eingestellte Einschaltdifferenz, wird die Solarkreispum- (Aufbau siehe Seite 16) pe eingeschaltet und der Speicher bis zur eingestellten Speicher- maximaltemperatur geladen (Temperaturdifferenzregelung). Anlagenkonfiguration 2 Übersteigt die Temperaturdifferenz zwischen Kollektor und Puffer- Einkreisanlage mit speicher die eingestellte Einschaltdifferenz wird der Pufferspeicher Rücklaufanhebung zur...

  • Seite 12: Anlagenkonfiguration 1

    Kollektortemperatur ausgewertet. Erhöht sich die Kollektortemperatur innerhalb des Pumpenstillstands soweit, dass der obere Bereich wieder beladen werden kann, schaltet das SM2 Modul in den oberen Bereich des Speichers. Erreicht die Kollektortemperatur nicht den geforderten Wert, wird weiterhin der untere Bereich beladen Anlagenkonfiguration 5 Je nach Temperaturdifferenz kann der Solarspeicher über das...

  • Seite 13: Anlagenkonfiguration 4.1

    Anlagenbeschreibung Anlagenkonfiguration 8 Die Funktion ist analog der Anlagenkonfiguration 7, wobei die Zweikreisanlage mit Ladung über Kollektorfeld 1 oder 2 über elektrische Ventile erfolgt, 2 Kollektorfelder, die entsprechend geöffnet werden. Die Solarkreispumpe wird bei 2 Solarspeicher mit Speicherladung immer mit angesteuert. Speichervorrangregelung und Hinweis: Bei der Montage der elektrischen Ventilen (el.

  • Seite 14: Elektrischer Anschluss

    Elektrischer Anschluss Anschluss Ausgänge (230V) Solarkreispumpe SKP1 Hier wird die Solarkreispumpe (Anlagen mit einer Solarkreispumpe) bzw. die Solarkreispumpe 1 (Anlagen mit 2 Solarkreispumpen) angeschlossen. Ausgang A1 Der Ausgang A1 ist abhängig von der gewählten Anlagenkonfigu- ration unterschiedlich belegt: Konfiguration 3,5,7: Solarkreispumpe 2 Konfiguration 2,4,6,8,11: elektrisches Ventil 1 Konfiguration 9,10: 3-Wegeumschaltventil 1 Bei Konfiguration 1 ist der Ausgang nicht belegt.
  • Seite 15 Konfiguration 5,6,7,8: Kollektorfühler Kollektorfeld 2 (PT1000) Konfiguration 2: Pufferfühler (NTC) Konfiguration 9,10,11: Bypassfühler (NTC) Bei Konfiguration 1 ist der Eingang nicht belegt. eBus Beim Einsatz des Solarmoduls SM2 innerhalb eines Wolf-Re- gelungssystems werden die einzelnen Komponenten über eBus miteinander verbunden. Empfohlene Leitungen H005VV 3x1,0 mm²...
  • Seite 16 Elektrischer Anschluss Anlagenkonfiguration 1: Einkreisanlage Solarfühler Rücklauf- Speicher fühler SFS1 Netz 230VAC Solarfühler Durchfluss- Kollektor geber DFG SFK1 Solarkreis- pumpe SKP1 Kollektor Solarspeicher 3061593_0508...
  • Seite 17 Elektrischer Anschluss Anlagenkonfiguration 2: Einkreisanlage mit Rücklaufanhebung zur Heizungsunter- stützung Solarfühler Rücklauf- Speicher fühler SFS1 Netz Umschaltventil 230VAC 3WUV Solarfühler Pufferfühler Kollektor SFK1 Solarkreis- Zirkulations- pumpe SKP1 pumpe ZKP (optional) Kollektor Rücklauf Heizkreise Heizungs- rücklauf Zum Kessel Solarspeicher 3061593_0508...
  • Seite 18 Elektrischer Anschluss Anlagenkonfiguration 3: Zweikreisanlage mit 2 Solarspeicher im Speicherparallelbe- trieb Solarfühler Rücklauf- Speicher 1 fühler Solarkreis- SFS1 Netz pumpe SKP2 230VAC Solarfühler Durchfluss- Solarfühler Kollektor geber DFG Speicher 2 SFK1 SFS2 Solarkreis- Zirkulations- pumpe SKP1 pumpe ZKP (optional) Kollektor Solarspeicher 1 Solarspeicher 2 3061593_0508...
  • Seite 19 Elektrischer Anschluss Anlagenkonfiguration 4.0: Zweikreisanlage mit 2 Solarspeicher mit Speichervorrang- regelung Solarfühler Rücklauf- Speicher 1 fühler SFS1 Netz Umschaltventil 230VAC 3WUV Solarfühler Durchfluss- Solarfühler Kollektor geber DFG Speicher 2 SFK1 SFS2 Solarkreis- Zirkulations- pumpe SKP1 pumpe ZKP (optional) Kollektor Solarspeicher 1 Solarspeicher 2 3061593_0508...
  • Seite 20 Elektrischer Anschluss Anlagenkonfiguration 4.1: Einkreisanlage mit 2 Solarwärmetauscher im Speicher Solarfühler Rücklauf- Speicher 1 fühler SFS1 Netz Umschaltventil 230VAC 3WUV Solarfühler Durchfluss- Solarfühler Kollektor geber DFG Speicher 2 SFK1 SFS2 Solarkreis- Zirkulations- pumpe SKP1 pumpe ZKP (optional) Kollektor Speicher 3061593_0508...
  • Seite 21 Elektrischer Anschluss Anlagenkonfiguration 5: Zweikreisanlage mit 2 Kollektorfelder und 2 Solarkreispumpen Solarfühler Rücklauf- Speicher 1 fühler Solarkreis- SFS1 Netz pumpe SKP2 230VAC Solarfühler Durchfluss- Solarfühler Kollektor geber DFG Kollektor Kollektorfeld 1 Kollektor- SFK1 feld 2 Solarkreis- Zirkulations- SFK2 pumpe SKP1 pumpe ZKP (optional) Kollektor-...
  • Seite 22 Elektrischer Anschluss Anlagenkonfiguration 6: Zweikreisanlage mit 2 Kollektorfelder und einer Solarkreis- pumpe Solarfühler Rücklauf- Speicher 1 fühler SFS1 Netz Elektrisches Elektrisches 230VAC Ventil el. V1 Ventil el. V2 Solarfühler Durchfluss- Solarfühler Kollektor geber DFG Kollektor Kollektorfeld 1 Kollektor- SFK1 feld 2 Solarkreis- Zirkulations- SFK2...
  • Seite 23 Elektrischer Anschluss Anlagenkonfiguration 7: Zweikreisanlage mit 2 Kollektorfelder, 2 Solarspeicher mit Speichervorrangregelung und 2 Solarkreispumpen Solarfühler Solarfühler Speicher 1 Speicher 2 Solarkreis- SFS1 SFS2 Netz pumpe SKP2 Umschaltventil 230VAC 3WUV Solarfühler Solarfühler Kollektor Kollektor Kollektorfeld 1 Kollektor- SFK1 feld 2 Solarkreis- Zirkulations- SFK2...
  • Seite 24 Elektrischer Anschluss Anlagenkonfiguration 8: Zweikreisanlage mit 2 Kollektorfelder, 2 Solarspeicher mit Speichervorrangregelung und einer Solarkreispumpe Solarfühler Solarfühler Speicher 1 Speicher 2 SFS1 SFS2 Netz Elektrisches Elektrisches 230VAC Ventil el. V1 Ventil el. V2 Solarfühler Solarfühler Kollektor Kollektor Kollektorfeld 1 Kollektor- SFK1 feld 2 Solarkreis-...
  • Seite 25 Elektrischer Anschluss Anlagenkonfiguration 9: Einkreisanlage Bypassschaltung Solarfühler Speicher 1 SFS1 Netz Umschaltventil 230VAC 3WUV Solarfühler Bypassfühler Kollektor SFK1 Solarkreis- Zirkulations- pumpe SKP1 pumpe ZKP (optional) Kollektor- feld 1 Solarspeicher 3061593_0508...
  • Seite 26 Elektrischer Anschluss Anlagenkonfiguration 10: Zweikreisanlage mit 2 Solarspeicher mit Speichervorrang- regelung und Bypassschaltung Solarfühler Solarfühler Speicher 1 Speicher 2 SFS1 SFS2 Netz Umschaltventil Umschaltventil 230VAC 3WUV1 3WUV2 Solarfühler Bypassfühler Kollektor SFK1 Solarkreis- Zirkulations- pumpe SKP1 pumpe ZKP (optional) Kollektor Solarspeicher 1 Solarspeicher 2 3061593_0508...
  • Seite 27 Elektrischer Anschluss Anlagenkonfiguration 11: Zweikreisanlage mit 2 Solarspeicher im Speicherparallelbe- trieb mit Bypassschaltung Solarfühler Solarfühler Speicher 1 Speicher 2 SFS1 SFS2 Netz Elektrisches Elektrisches 230VAC Ventil el. V1 Ventil el. V2 Bypassfühler Solarfühler Kollektor SFK1 Solarkreis- pumpe SKP1 Umschaltventil 3WUV1 Kollektor Solarspeicher 1 Solarspeicher 2...

  • Seite 28: Parameterliste

    Parameterliste Alle Parameter können über das Bedienmodul BM oder BM-Solar eingestellt werden. Beim BM erfolgt der Zugriff über die 2. Bedienebene in der Menüebene „Fachmann → Solar“ (siehe Bedienungsanleitung BM). Beim BM-Solar kann durch Betätigen des Drehknopfes in die Parameterebene gewechselt werden (siehe Bedienungsanleitung BM-Solar).

  • Seite 29: Parameterbeschreibung

    Parameterbeschreibung Vorbemerkung Bei Anlagen mit nur einem Speicher gilt: Solarspeicher = Solarspeicher 1 Am SM2 werden die Kollektortemperatur und die Speichertemperatur SOL01 / P01 des Solarspeichers 1 im unteren Speicherbereich auf Höhe des Einschaltdifferenz solaren Wärmetauschers erfasst. Die Ladung des Solarspeicher 1...

  • Seite 30: Sol05 / P05 Maximale Kollektortemperatur

    Dabei können im Gesamtsystem bis zu 8 Speicher und mehrere SOL17 / P17 Bedienmodule BM existieren. In Verbindung mit dem Solarmodul Zuordnung Solarspeicher 2 SM2 können maximal 2 Speicher als Solarspeicher eingesetzt werden. Um die Funktionen „Sperrung der Speichernachladung“ oder „Sperrung der Antilegionellenfunktion“ (siehe Beschreibung Zusatzfunktionen) zu gewährleisten, muß...

  • Seite 31: Sol08 / P08 Wärmemengenerfassung

    Parameterbeschreibung Beispiel für Speicherzuordnung: optional BM-Solar Wolf-Heiz- gerät Speicher Solarspei- Solarspei- am BM0 cher 1 cher 2 am BM1 am BM2 Hinweis: MM = Mischermodul In diesem Beispiel ist der Solarspeicher 1 dem Bedienmodul mit der Adresse 1 (BM1) zugeordnet und der Solarspeicher 2 dem Bedienmodul mit der Adresse 2 (BM2).

  • Seite 32: Sol09 / P09 Durchflussmenge

    Auswahl Medium SOL10 / P10 = 0: Medium = Wasser SOL10 / P10 = 1: Medium = Wolf-spezifische Wärmeträger- flüssigkeit Im Solarmodul SM2 ist eine Busspeisung integriert, um andere SOL11 / P11 Busteilnehmer, wie beispielsweise ein Bedienmodul zu versorgen. Busspeisung...

  • Seite 33: Sol12 / P12 Anlagenkonfiguration

    Der schematisch Aufbau der Anlagenvarianten ist in der Beschrei- bung des elektrischen Anschlusses zu den einzelnen Anlagenkon- figurationen dargestellt (Kapitel „Elektrischer Anschluss“). * Bei der Verwendung des SM2 mit dem Anschluss-Set Solar CGS / CGW / CGI (Art.-Nr. 27 44 465) muss ebenfalls die Anlagenkonfiguration 2 gewählt werden.

  • Seite 34: Sol13 / P13 Drehzahlregelung Pumpe

    Parameterbeschreibung Bei den Anlagenkonfigurationen 1,2,4,6,8,9,10,11 kann die Solar- SOL13 / P13 kreispumpe drehzahlgeregelt betrieben werden. Drehzahlregelung Pumpe SOL13 / P13 = 1 → Drehzahlregelung aktiv SOL13 / P13 = 0 → Drehzahlregelung nicht aktiv (Werkseinstellung) Ist die Drehzahlregelung aktiviert worden, muss zuerst ein Neustart erfolgen (Netz „Aus“/Netz„Ein“) Bei aktivierter Drehzahlregelung wird die Drehzahl und damit die Leistung der Solarkreispumpe bei geringer werdender Temperatur-...

  • Seite 35: Sol16 / P16 Maximale Speichertemperatur Solarspeicher 2 .35 Sol17 / P17 Zuordnung Solarspeicher 2

    Sperrung Brenner bei peratur über einen beladenen Pufferspeicher anzuheben. Rücklaufanhebung Bei Betrieb des SM2 innerhalb des Wolf-Regelungssystems WRS werden bei erfüllter Einschaltbedingung die Heizgeräte gesperrt. Wenn min. 1 Heizkreis oder 1 Speicher Wärme fordert, wird das 3-Wege-Umschaltventil angesteuert und die in Parameter SOL 18 eingestellte Sperrzeit (= Sperrzeit für die Brennersper-...

  • Seite 36: Sol22 / P22 Einschaltdifferenz Speicherparallelbetrieb

    Parameterbeschreibung Bei den Anlagenkonfigurationen 3 und 11 werden die beiden SOL22 / P22 Solarspeicher im Speicherparallelbetrieb betrieben. Einschaltdifferenz Steigt während der Ladung des Vorrangspeichers die Tempera- Speicherparallelbetrieb turdifferenz zwischen Kollektor und Vorrangspeicher über den eingestellten Wert, wird der nachrangige Speicher parallel zum Vorrangspeicher beladen: Kollektortemperatur >...

  • Seite 37: Sol25 / P25 Einschalttemperatur Thermostatfunktion

    Temperaturen über der eingestellten maximalen Speichertem- peratur. Bei aktivierter Röhrenkollektorfunktion ist daher für eine entsprechende Kaltwasserbeimischung des Brauchwassers zu sorgen (Verbrühungsgefahr). Bei Anlagen, die mit Wasser anstatt der Wolf spezifischen Wär- SOL28 / P28 meträgerflüssigkeit befüllt sind, kann eine Frostschutz funktion Frostschutzfunktion aktiviert werden (Anwendung in südlichen Ländern):...

  • Seite 38: Zusatzfunktionen

    Wolf-Regelungssystem betrieben wird. „Solarer Kesselstopp“ Ist in den letzten 24 Stunden vor 14 Uhr eine Solarladung erfolg- reich beendet worden (am SM2 gemessene Speichertemperatur > Speichersolltemperatur), wird die Speichersolltemperatur am zuge- hörigen BM sofort auf Warmwasserminimaltemperatur gesetzt. Ist innerhalb 24 Stunden keine erfolgreiche Solarladung zustan- de gekommen, so wird der Speicher wieder vom Heizgerät auf...

  • Seite 39: Pumpenstillstandschutz

    Zusatzfunktionen Antilegionellenfunktion einmal pro Woche Die Antilegionellenfunktion über das Heizgerät wird gesperrt, wenn am Tag der Durchführung der Antilegionellenfunktion oder am Tag zuvor bis 18:00 Uhr für eine Stunde die über den Solarspeicherfühler erfasste Speichertemperatur auf über 65°C gehalten wurde. Zirkulationspumpe Bei den Anlagenkonfigurationen 2, 3, 4, 5, 6, 7, 9, 10 kann am Ausgang A3 eine Zirkulationspumpe angeschlossen werden.

  • Seite 40: Fehlercodes

    Fehlercodes / Sicherungswechsel Wird im SM2 eine Störung erkannt, blinkt die rote LED und der Fehlercode des Solarmoduls erscheint im zugehörigen BM oder BM-Solar. Beim Einsatz des SM2 in einem Wolf-Regelungs- system erscheint der Fehlercode zusätzlich im zentralen Bedienmodul BM mit der Adresse 0.

  • Seite 41: Fühlerwiderstände

    Fühlerwiderstände Solarfühler Solarspeicher 1 (SFS 1), Solarfühler Solarspeicher 2 (SFS 2) Fühlerwiderstände Rücklauffühler (RLF), Bypassfühler (BPF), Pufferfühler (PF) Temp. °C Widerst. Ω Temp. °C Widerst. Ω Temp. °C Widerst. Ω Temp. °C Widerst. Ω 51393 8233 1870 48487 7857 1800 45762 7501 1733...

  • Seite 42: Technische Daten

    Technische Daten Technische Daten Versorgungsspannung.............230 VAC (+10/-15%) / 50Hz Leistungsaufnahme Elektronik ........< 8 VA max. Belastung Ausgänge ..........1 A Schutzart nach EN 60529 ..........IP 30 Schutzklasse ..............I I zul. Umgebungstemperatur im Betrieb ......0 bis 50°C zul. Umgebungstemperatur bei Lagerung ......-30 bis +60°C Datenerhalt ..............EEPROM permanent Absicherung..............Feinsicherung 5x20 / 6,3A/M 3061593_0508...

  • Seite 43: Stichwortverzeichnis

    Stichwortverzeichnis Abkürzungen ........................6 Anlagenkonfiguration ....................33 Anlagenkonfiguration 1 ................... 11, 16 Anlagenkonfiguration 2 ................... 11, 17 Anlagenkonfiguration 3 ................... 11, 18 Anlagenkonfiguration 4.0 ..................11, 19 Anlagenkonfiguration 4.1 ..................12, 20 Anlagenkonfiguration 5 ................... 12, 21 Anlagenkonfiguration 6 ................... 12, 22 Anlagenkonfiguration 7 ...................
  • Seite 44 Zuordnung Solarspeicher 2 ..................30, 35 Wolf GmbH · Postfach 1380 · 84048 Mainburg · Tel. 08751/74-0 · Fax 08751/741600 · Internet: www.wolf-heiztechnik.de WOLF Klima- und Heiztechnik GmbH · Eduard-Haas-Str. 44 · 4034 Linz · Tel. 0732/385041-0 · Internet: www.wolf-heiztechnik.at...
