10.1.2 Ausgänge
Fehlermeldung
Das Klimagerät kann bei einer Störung eine Meldung
ausgeben.

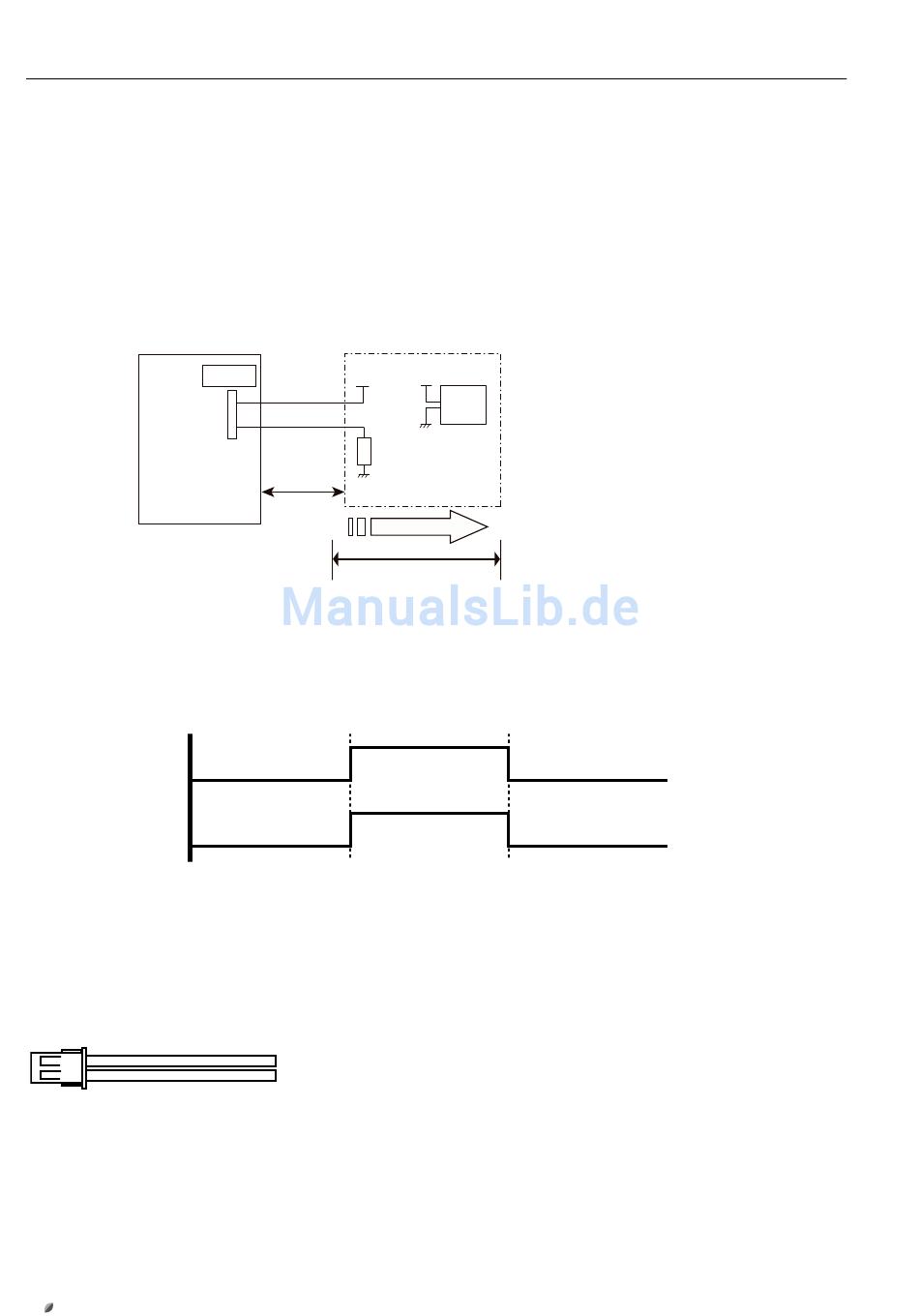

Beispiel Schaltplan:
Steuerplatine
Außeneinheit
Nutzen Sie den Steckkontakt CN951.
* Der Abstand zwischen Steuerplatine und dem Feldgerät darf 10 m nicht überschreiten.
Störung
Störanzeige
Normal
EIN
Ausgangs-
signal
AUS
Zubehör (optional):
• Steckkontakt (2-polig) XAP-02V-1; Art.-Nr.: 2550252
•
Netzteil DCV 12; Art.-Nr.: 2553635
94
Stecker
Vcc
+
1
2
+
Last
-
*10 m
Feldgerät
1) Spannungsversorgung
● Spannung: DC 24 V max.
2) Last
Vcc
● DC 500 mA oder weniger
Spannungs-
versorgung
Signal
bauseits
