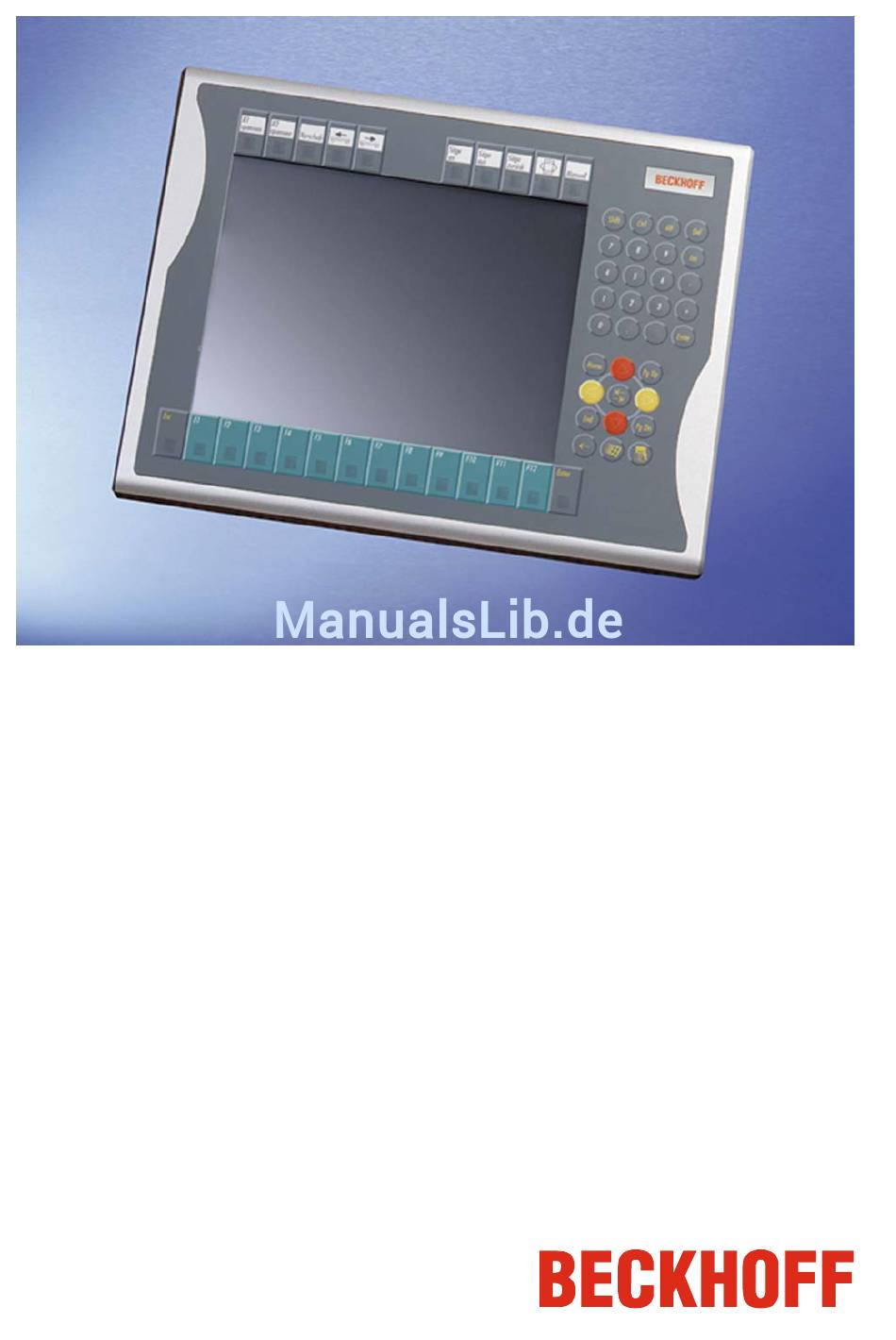

- Seite 1 Installations- und Betriebsanleitung für Control Panel CP79xx Version: 1.5 Datum: 27.06.2011...
-
Seite 2: Inhaltsverzeichnis
Tastaturcodes Wartung und Instandhaltung Reinigung des Control Panels Wartung Notfallmaßnahmen Außerbetriebnahme Entsorgung Hilfe bei Störungen Störungsbeseitigung Service und Support Beckhoff Service Beckhoff Support Firmenzentrale Anhang Technische Daten Approvals FCC: Federal Communications Commission Radio Frequency Interference Statement FCC: Canadian Notice CP79xx... -
Seite 3: Vorwort
, Safety over EtherCAT , TwinSAFE ® und XFC sind eingetragene und lizenzierte Marken der Beckhoff Automation GmbH. Die Verwendung anderer in dieser Dokumentation enthaltenen Marken oder Kennzeichen durch Dritte kann zu einer Verletzung von Rechten der Inhaber der entsprechenden Bezeichnungen führen. -
Seite 4: Erklärung Der Sicherheitssymbole
VORSICHT können Personen geschädigt werden. Schädigung von Umwelt oder Geräten Wenn der Hinweis neben diesem Symbol nicht beachtet wird, können Achtung Umwelt oder Geräte geschädigt werden. Tipp oder Fingerzeig Dieses Symbol kennzeichnet Informationen, die zum besseren Hinweis Verständnis beitragen. CP79xx... -
Seite 5: Grundlegende Sicherheitsmaßnahmen
Control Panel-interne Verbindungskabel während des Betriebs abgezogen oder eingesteckt werden. Hochspannung! Das LC-Display im Control Panel wird je nach Displaytyp mit einer GEFAHR Spannung von bis zu 1000 V betrieben. Bevor das Gehäuse des Control Panels geöffnet wird, muss die Versorgungsspannung abgekoppelt werden! CP79xx... -
Seite 6: Sorgfaltspflicht Des Betreibers
Störungsbeseitigung ermittelt werden, welche Maßnahmen einzuleiten sind. Anforderungen an das Bedienungspersonal Betriebsanleitung lesen Jeder Benutzer des Control Panels muss diese Betriebsanleitung gelesen haben. Softwarekenntnisse Jeder Benutzer muss alle für ihn erreichbaren Funktionen der auf dem PC installierten Software kennen. CP79xx... -
Seite 7: Produktbeschreibung
Produktbeschreibung Produktbeschreibung Bestimmungsgemäße Verwendung Das Control Panel CP79xx ist für den industriellen Einsatz in der Maschinen- und Anlagentechnik konzipiert. In einem Aluminium-Gehäuse sind ein TFT-Display, Touch Screen/Pad (optional) und eine PC-Tastatur (optional) aufgebaut. Der Einbau/ Aufbau erfolgt über die 4 Montagelöcher in der Rückwand oder des Tragarmadapters (optional). -
Seite 8: Steckerbeschreibung
Das Grafiksignal wird direkt per DVI-Kabel über maximal 50 m Entfernung übertragen. Bei dieser Kabellänge kommt das Grafiksignal nur stark verfälscht am Control Panel an. Im „Economy“-Control-Panel CP79xx wird ein Signalprozessor eingesetzt, der das DVI-Signal vollständig wiederherstellt. Der PC benötigt einen herkömmlichen DVI-Ausgang. -
Seite 9: Installationsanleitung
4. Bitte bewahren Sie unbedingt die mitgelieferten Unterlagen auf, sie enthalten wichtige Informationen zum Umgang mit Ihrem Gerät. 5. Prüfen Sie den Verpackungsinhalt auf sichtbare Transportschäden. 6. Sollten Sie Transportschäden oder Unstimmigkeiten zwischen Verpackungsinhalt und Ihrer Bestellung feststellen, informieren Sie bitte den Beckhoff Service. CP79xx... -
Seite 10: Montage
Installationsanleitung Montage Einbaumaße Alle Maßangaben in mm. Control Panel CP79xx M6 Gewinde Anschlus Nur Display Abmessungen CP7909 6,5“ Display 267,9 241,9 CP7901 12“ Display 353,8 326,3 27,5 327,6 303,7 CP7902 15“ Display 28,5 399,8 367,4 CP7903 19“ Display CP7904 24“ Display... -
Seite 11: Control Panel Anschließen
Sie sicher, dass alle Schraubverbindungen zwischen Steckern und Buchsen einwandfrei festgedreht sind! • verbinden Sie alle Geräte wieder mit der Stromversorgung Schutzerdung Schutzerdung Über den Erdungsbolzen, der sich in der Nähe des Stromversorgungssteckers befindet, wird die niederohmige Schutzerdung des Control Panels hergestellt. CP79xx... -
Seite 12: Betriebsanleitung
Start von Windows angezeigt. Windows Grafiktreiber Auch Windows Grafiktreiber enthalten einen Wert für die Übertragungsrate des DDC-Files. Wenn unter Windows kein Bild angezeigt wird, dann muss ein Grafiktreiber verwendet werden, der einen Wert von 50 kHz oder weniger für die DDC-File-Übertragung enthält. CP79xx... -
Seite 13: Tastaturcodes
Ctrl Bedeutung einer gleichzeitig gedrückten Taste. Mit dieser Taste öffnen Sie das Start-Menü des benutzten Betriebssystems (Windows 95, 98, ME, NT, 2000, XP). Das Betätigen dieser Taste bewirkt das Öffnen des Eigenschaften- Fensters des aktiven (bzw. eines markierten) Objekts. CP79xx... - Seite 14 Die Funktion der Sondertasten oberhalb des Displays wird ebenfalls von Einschub Einschub Einschub Einschub der Software bestimmt. Die Funktion wird am oberen Displayrand Streifen Streifen Streifen Streifen angezeigt. Die Sondertasten sind jeweils mit einer orangefarbenen Leuchtdiode ausgestattet, die von der Software angesteuert werden. CP79xx...
-
Seite 15: Wartung Und Instandhaltung
Entsorgung Control Panel auseinander Zur Entsorgung muss das Gerät auseinandergebaut und vollständig zerlegt bauen und zerlegen werden. Gehäuseteile können dem Metallrecycling zugeführt werden. Elektronik-Bestandteile wie Leuchtmittel und Leiterplatten sind Nationale Elektronik- Schrott-Verordnung entsprechend der nationalen Elektronik-Schrott-Verordnung zu entsorgen. beachten CP79xx... -
Seite 16: Hilfe Bei Störungen
Stromversorgung des Kabel für die nach Starten des Industrie-PCs Industrie-PCs Stromversorgung prüfen Kabel nicht angeschlossen 1. Kabel richtig anschließen. 2. Beckhoff Service anrufen Der Industrie-PC bootet nicht Setup-Einstellungen fehlerhaft Setup-Einstellungen prüfen vollständig andere Ursachen Beckhoff Service anrufen Rechner bootet, Software wird... -
Seite 17: Service Und Support
Bitte geben Sie im Servicefall die Projektnummer Ihres Industrie-PCs an, welche Sie dem Typenschild entnehmen können. Beckhoff Support Der Support bietet Ihnen einen umfangreichen technischen Support, der Sie nicht nur bei dem Einsatz einzelner Beckhoff Produkte, sondern auch bei weiteren umfassenden Dienstleistungen unterstützt: • weltweiter Support •... -
Seite 18: Anhang
FCC: Canadian Notice FCC Approval for Canada This equipment does not exceed the Class A limits for radiated emissions as described in the Radio Interference Regulations of the Canadian Department of Communications. CP79xx...
