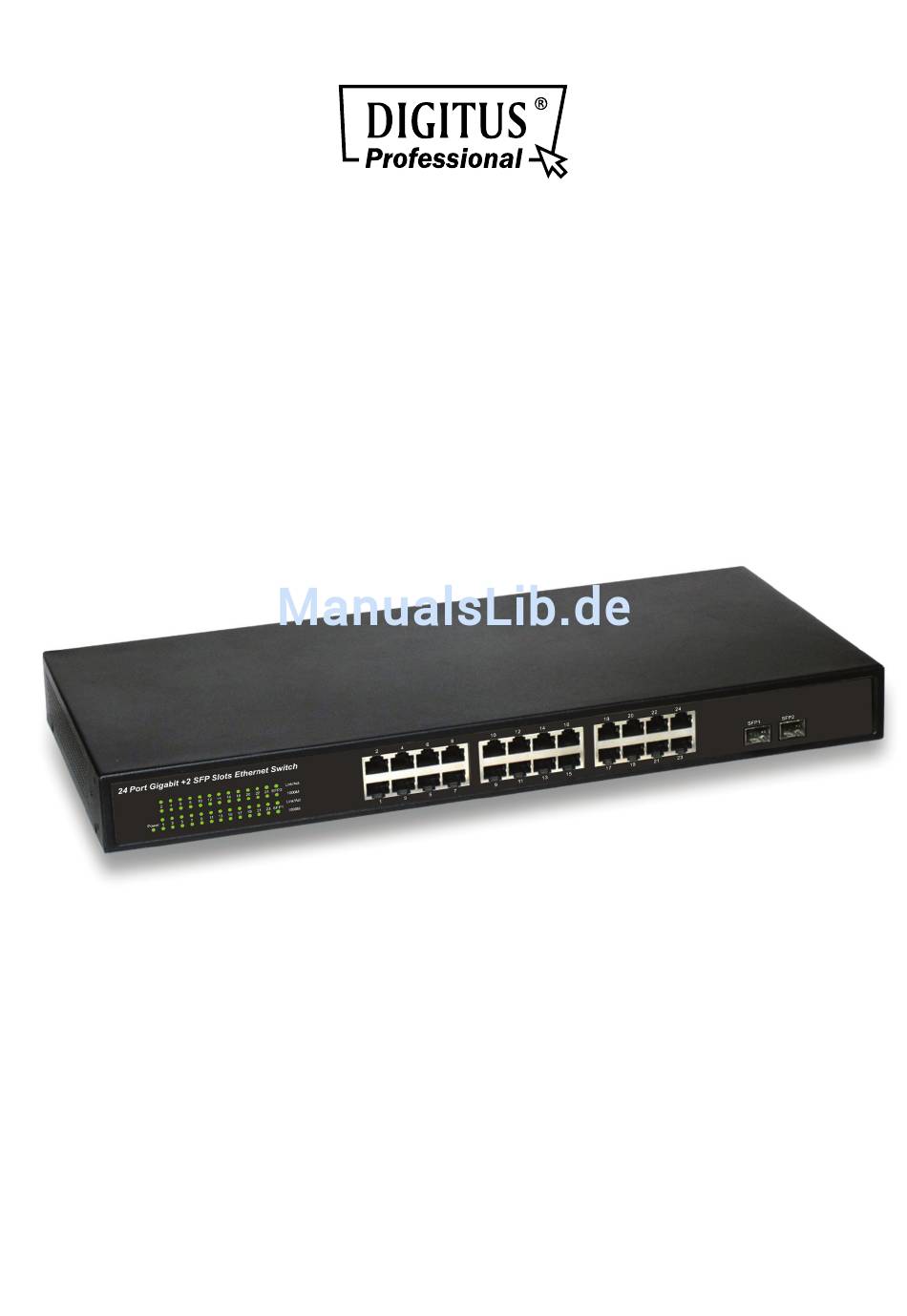

- Seite 1 24-Port 10/100/1000 Mbit/s + 2 SFP Umweltfreundlicher Ethernet Switch Bedienungsanleitung DN-80110...
- Seite 2 Beschreibung Der DN-80110 24-Port 10/100/1000 Mbit/s + 2 SFP Steckplätze Ethernet Switch bietet die nahtlose Netzwerkverbindungen. Dieses Gerät kombiniert 1000 Mbit/s Gigabit Ethernet, Mbit/s Fast-Ethernet Mbit/s Ethernet Netzwerkfunktionen in einem sehr flexiblen Paket. Der Switch aktualisiert mit geringen Kosten, einfacher Bedienung und hoher Leistung Ihr altes Netzwerk zu einen 1000 Mbit/s Gigabit-Netzwerk.
-
Seite 3: Kapitel 1 Produkteinleitung
Kapitel 1 Produkteinleitung Herzlichen Glückwunsch zum Kauf des Gigabit Ethernet Switches. Lesen Sie diese Anleitung bitte vor der Installation und Inbetriebnahme des Produkts sorgfältig durch, um in den Genuss sämtlicher Produktfunktionen zu kommen. Produktübersicht Der 24-Port Gigabit + 2 SFP Steckplätze Ethernet Switch bietet nahtlose Netzwerkverbindungen. -
Seite 4: Kapitel 2 Beschreibung Externer Komponenten
Kapitel 2 Beschreibung externer Komponenten Frontblende Auf der Vorderseite des Switches befinden sich eine Reihe LED-Anzeigen, 24 10/100/1000 Mbit/s RJ45-Ports und 2 SFP Steckplätze, siehe unten. Abbildung 1 - Frontblende 10/100/1000 Mbit/s RJ45 Ports (1~24): Sie unterstützen den Anschluss von Geräten mit einer Bandbreite von 10 Mbit/s, 100 Mbit/s oder 1000 Mbit/s. - Seite 5 2.2. Rückseite Auf der Rückseite des Switches befindet sich die Netzanschlussbuchse. FARBE STATUS STATUSBESCHREIBUNG Das Gerät ist eingeschaltet Power Grün Das Gerät ist ausgeschaltet Am Port angeschlossen Link/Act Grün Vom Port abgesteckt Blinkend Sendet oder empfängt Daten Ein Gerät mit 1000 Mbit/s wurde an den Port angeschlossen 1000 M Grün...
-
Seite 6: Kapitel 3 Installation Und Anschluss Des Switches
Kapitel 3 Installation und Anschluss des Switches Dieser Abschnitt beschreibt die Installation des Ethernet Switches und wie Anschlüsse mit ihm hergestellt werden. Lesen Sie die folgenden Abschnitte und führen Sie die Schritte in der dargestellten Reihenfolge durch. 3.1 Einrichtung Befolgen Sie die nachstehenden Anweisungen um eine falsche Installation zu vermeiden, die zu Schäden und einem Sicherheitsrisiko führen kann. -
Seite 7: Rackeinbau In Einem 19 Zoll Schrank
3.1.2 Rackeinbau in einem 19 Zoll Schrank Der Switch kann in einem EIA 19 Zoll Rack mit Standardgröße montiert werden, welches in einem Verteilerschrank mit anderen Netzwerkgeräten platziert werden kann. Befolgen Sie zum Einbau des Switches diese Schritte: a. Befestigen Sie die Einbauhalterungen mit den mitgelieferten Schrauben an den Seiten des Switches (an jeder Seite eine). -
Seite 8: Anschluss Eines Computers (Nic) An Den Switch
100 Meter betragen. Wenn die Verbindung in Ordnung ist und die Geräte eingeschaltet wurden, leuchten die Link/Act Statusanzeigen der entsprechenden Ports des Switches. Technische Daten Modell DN-80110 Chipsatz RTL8382L+RTL8218 IEEE 802.3, IEEE 802.3u, IEEE Normen 802.3ab, IEEE 802.3x, IEEE 802.3az 10Base-T: UTP-Kabel der Kategorie 3, 4, 5 (max. - Seite 9 0 °C - 40 °C Aufbewahrungstemperatur: -40°C - 70°C Betriebsluftfeuchtigkeit: 10 % bis 90 %, nicht kondensierend Lagerfeuchtigkeit: 5 % bis 90 %, nicht kondensierend AC 100 V~ 240 V, 50-60 Hz (internes Stromversorgung Netzteil) Leistungsaufnahme Max. 20 (Watt) Hinweis: Bei falscher Installation und unsachgemäßem Gebrauch im Wohnbereich kann das Gerät Störungen bei Rundfunkgeräten und anderen elektronischen Geräten verursachen.
