Version 2.0 | 11/19/2013
Benutzerhandbuch

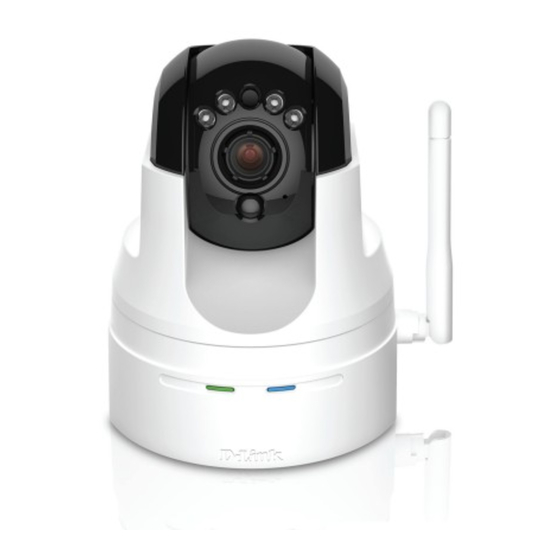

HD Wireless N Pan/Tilt Network Camera
DCS-5222L

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für D-Link DCS-5222L

Inhaltszusammenfassung für D-Link DCS-5222L

  • Seite 1 Version 2.0 | 11/19/2013 Benutzerhandbuch HD Wireless N Pan/Tilt Network Camera DCS-5222L...

  • Seite 2: Übersicht Über Das Benutzerhandbuch

    Übersicht über das Benutzerhandbuch Übersicht über das Benutzerhandbuch D-Link behält sich das Recht vor, diese Veröffentlichung jederzeit nach Bedarf zu überarbeiten und inhaltliche Änderungen daran vorzunehmen, ohne jegliche Verpflichtung, Personen oder Organisationen von solchen Überarbeitungen oder Änderungen in Kenntnis zu setzen. Informationen in diesem Dokument sind möglicherweise im Zuge der Entwicklung und Anpassung unserer Dienste und Websites überholt und damit nicht mehr relevant.

  • Seite 3: Inhaltsverzeichnis

    Anmerkungen zur drahtlosen Installation ......17 Zugriffsliste ................60 mydlink ................19 Verwaltung und Wartung ............61 Admin ..................61 Konfiguration ..............21 System ..................63 Das Konfigurationsprogramm ..........21 Firmware-Upgrade .............64 Live Video ..................22 Status ....................65 Einrichtung und Installation ...........24 Geräteinfo ................65 Setup-Assistent ..............24 Protokoll .................66 D-Link DCS-5222L Benutzerhandbuch...
  • Seite 4 Inhaltsverzeichnis Hilfe ....................67 Konfiguration der DCS-5222L mit einem Router ..68 Fehlerbehebung ..............74 Grundlagen des Netzwerkbetriebs ........77 Überprüfung Ihrer IP-Adresse ..........77 Statische Zuweisung einer IP-Adresse ........78 Technische Daten .............80 D-Link DCS-5222L Benutzerhandbuch...

  • Seite 5: Produktübersicht

    CD-ROM Kat.5 Ethernet-Kabel Die Verwendung eines Netzteils mit einer anderen Betriebsspannung als in dem zum Lieferumfang des DCS-5222L gehörenden Netzteil führt zu Schäden. In diesem Falle erlischt der Garantieanspruch für dieses Produkt. Wenn eines der oben aufgelisteten Artikel in Ihrer Packung fehlt, wenden Sie sich bitte an Ihren Fachhändler.

  • Seite 6: Systemanforderungen

    Die neueste Version zum Herunterladen finden Sie hier: www.java.com. • Breitbandzugang zum Internet • Computer mit: Erfordernisse für die Website • Internet Explorer 7 oder höher (ActiveX) 'mydlink' • Firefox 12 oder höher • Safari 4 oder höher • Chrome 20 oder höher D-Link DCS-5222L Benutzerhandbuch...

  • Seite 7: Einführung

    Herzlichen Glückwunsch zum Kauf Ihrer DCS-5222L HD Wireless N Pan/Tilt Network Camera. Mit dem Erwerb der DCS-5222L steht Ihnen eine vielseitige Lösung für kleine Büros oder für Ihr Zuhause zur Verfügung. Die DCS-5222L bildet ein komplettes System mit einem eingebauten Hauptprozessor und einem Webserver, das Videoaufnahmen mit hoher Qualität zu Sicherheits- und Überwachungszwecken überträgt.

  • Seite 8: Funktionen Und Leistungsmerkmale

    Die DCS-5222L stellt ein unabhängiges System mit einem integrierten Hauptprozessor dar, das keine spezielle Hardware oder Software, wie z. B. PC-Framegrabber- Karten, benötigt. Die DCS-5222L unterstützt ActiveX für den Internet Explorer und den Java-Modus für andere Browser wie Firefox, Chrome und Safari.

  • Seite 9: Hardware-Überblick

    Bildschärfen-Einstellring Bietet eine manuelle Einstellmöglichkeit der Kamerabrennweite Passiv-Infrarot-Sensor Passiv-Infrarot (PIR)-Sensor zur Bewegungserkennung Erkennt unterschiedliche Lichtverhältnisse und Beleuchtungsgrade und stellt die IR- Lichtsensor LEDS entsprechend ein Kameraobjektiv Nimmt Videobilder der Umgebung auf Mikrofon Nimmt Audio-Signale der Umgebung auf D-Link DCS-5222L Benutzerhandbuch...

  • Seite 10: Leds

    LED für Stromversorgung und nach einer Netzwerkverbindung sucht. Die LED wechselt zu durchgehend grün, sobald eine und Netzwerkanschluss ordnungsgemäße Verbindung hergestellt ist. Sie blinkt während Datenübertragungen grün WPS-Status-LED Zeigt den WPS (Wi-Fi Protected Setup) Verbindungsstatus der Kamera an D-Link DCS-5222L Benutzerhandbuch...

  • Seite 11: Zurück

    3,5 mm Buchse für Audio-Ein-/Ausgabegeräte wie Mikrofone und Lautsprecher Drücken Sie auf den Rücksetzknopf, um das Geräte auf seine werkseitigen Rücksetztaste/-knopf (Reset) Standardeinstellungen zurückzusetzen. DE/DA Schließen Sie digitale Ein-/Ausgabegeräte wie Alarmsysteme oder Bewegungssensoren an Adapterbuchse Zum Anschluss des Netzteils/Stromadapters D-Link DCS-5222L Benutzerhandbuch...

  • Seite 12: Linke Und Rechte Seite

    Die externe Antenne vergrößert den Abdeckungsbereich der Kamera. Mithilfe von WPS (Wi-Fi Protected Setup) können Sie problemlos eine sichere Verbindung zu Die WPS-Taste Ihrem Netzwerk aufbauen. microSD- Setzen Sie zum Speichern von aufgenommenen Bildern und Videoaufnahmen eine microSD- Steckplatz Karte ein D-Link DCS-5222L Benutzerhandbuch...

  • Seite 13: Anpassen Der Bildschärfe

    Abschnitt 1 - Produktübersicht Anpassen der Bildschärfe Drehen Sie zur manuellen Einstellung der Bildschärfe den Bildschärfen-Einstellring am Objektiv im Uhrzeiger- bzw. Gegenuhrzeigersinn. D-Link DCS-5222L Benutzerhandbuch...

  • Seite 14: Installation

    Manuelle Hardware-Installation: Dieser Abschnitt zeigt Ihnen, wie Sie Ihre Kamera manuell einrichten. Um jedoch die mydlink-Funktionen Ihrer Kamera zu verwenden, müssen Sie trotzdem den Assistenten zur Installation der Kamera ausführen. Weitere Informationen hierzu finden Sie auf Seite 16. D-Link DCS-5222L Benutzerhandbuch...

  • Seite 15: Konfigurationsfreie Drahtlose Verbindungen

    Ihre DCS-5222L automatisch und fügt die Kamera auch automatisch Ihrem mydlink-Konto hinzu. Nach der kurzen Zeit, die für diesen Vorgang nötig ist, können Sie aus der Ferne (remote) über die Website www.mydlink.com auf Ihre DCS-5222L zugreifen, um sie zu verwalten und zu überwachen.

  • Seite 16: Prüfen Sie Ihr Mydlink-Konto

    (Neues Gerät gefunden) im linken unteren Fensterbereich. Klicken Sie auf die Benachrichtigung, um fortzufahren. Es wird eine Zusammenfassung und Bestätigung der automatisch konfigurierten Details angezeigt. Notieren Sie sich die Informationen und klicken Sie auf Yes (Ja), um die Kamera Ihrem Konto hinzuzufügen. D-Link DCS-5222L Benutzerhandbuch...
  • Seite 17 Ihre Kamera ist nun eingerichtet und Sie können mit “mydlink” auf Seite 19 fortfahren, um mehr über die mydlink-Funktionen dieser Kamera zu erfahren, oder Sie fahren mit “Konfiguration” auf Seite 21 fort, wenn Sie Informationen zur erweiterten Konfiguration Ihrer Kamera wünschen. D-Link DCS-5222L Benutzerhandbuch...

  • Seite 18: Assistent Für Die Einrichtung Der Kamera

    Sobald der Assistent gestartet ist, klicken Sie einfach auf Set up your Cloud Camera (Ihre Cloud-Kamera einrichten). Der Setup-Assistent führt Sie dann schrittweise durch den Installationsprozess, vom Anschließen Ihrer Hardware und Konfiguration Ihrer Kamera bis zur Registrierung in Ihrem mydlink-Konto. D-Link DCS-5222L Benutzerhandbuch...

  • Seite 19: Mac-Benutzer

    Desktop Ihr CD-Laufwerk und doppelklicken Sie auf die Datei SetupWizard. Nach etwa 20-30 Sekunden, wird der Setup-Assistent geöffnet. Er führt Sie schrittweise durch den Installationsprozess, vom Anschließen Ihrer Hardware und Konfiguration Ihrer Kamera bis zur Registrierung in Ihrem mydlink-Konto. D-Link DCS-5222L Benutzerhandbuch...

  • Seite 20: Manuelle Hardware-Installation

    Sie können WPS verwenden, um die Kamera drahtlos mit Ihrem Netzwerk zu verbinden. Weitere Informationen finden Sie unter “WPS - Einrichtung per Knopfdruck” auf Seite 18. Wenn Ihr Router WPS nicht unterstützt, können Sie die Drahtloseinstellungen der Kamera trotzdem in der Web-Benutzeroberfläche der Kamera einstellen. D-Link DCS-5222L Benutzerhandbuch...

  • Seite 21: Anmerkungen Zur Drahtlosen Installation

    Anmerkungen zur drahtlosen Installation Die drahtlose Netzwerkkamera von D-Link bietet Ihnen Zugriff auf Ihr Netzwerk mithilfe einer drahtlosen Verbindung von überall innerhalb des Betriebsbereichs Ihres drahtlosen Netzwerks. Dabei ist jedoch zu berücksichtigen, dass Anzahl, Stärke und Anordnung von Wänden, Decken oder anderen Objekten, die das Funksignal durchdringen muss, die Reichweite einschränken können.

  • Seite 22: Wps - Einrichtung Per Knopfdruck

    WPS-Taste an Ihrem Router genau befindet, finden Sie die entsprechenden Informationen im Benutzerhandbuch Ihres Routers oder Access Point. Die WPS-Taste Die DCS-5222L stellt automatisch eine Funkverbindung zu Ihrem Router oder Access Point her. Bei Herstellung der Verbindung blinkt die grüne LED und Ihre Kamera führt einen Neustart durch.

  • Seite 23: Abschnitt 3 - Mydlink Portal

    Abschnitt 3 - mydlink Portal mydlink Nach Registrierung Ihrer DCS-5222L Kamera in einem mydlink-Konto mithilfe des Assistenten zur Einrichtung der Kamera können Sie aus der Ferne (remote) über die Website www.mydlink.com auf Ihre Kamera zugreifen. Sobald Sie sich in Ihrem mydlink-Konto angemeldet haben, wird ein Fenster, das dem folgenden ähnlich ist, angezeigt:...
  • Seite 24 • Stellen Sie sicher, dass die LED-Anzeige Ihrer Kamera durchgehend grün leuchtet. Wenn Sie dann immer noch nicht auf Ihre Kamera zugreifen können, setzen Sie die Einstellungen Ihrer Kamera zurück und führen Sie den Assistenten zur Installation Ihrer Kamera, den Sie auf der mitgelieferten CD-ROM finden, erneut aus. D-Link DCS-5222L Benutzerhandbuch...

  • Seite 25: Konfiguration

    Nach erfolgreicher Durchführung der Anleitungen des Assistenten (Camera Installation Wizard) ist Ihre Kamera einsatzbereit. Mithilfe der integrierten Web-Konfigurationsoberfläche haben Sie einfachen Zugriff auf Ihre DCS-5222L und können sie leicht konfigurieren. Geben Sie nach Abschluss des Assistenten die IP-Adresse Ihrer Kamera in einen Webbrowser ein, zum Beispiel im Internet Explorer®.

  • Seite 26: Live Video

    Language Selection voreingestellten Position auf einem Pfad verweilen soll. (Sprachauswahl): Wählen Sie die Standardsprache für die Benutzeroberfläche. Auf der nächsten Seite finden Sie mehrere Symbole, mit deren Hilfe die Hauptfunktionen der Kamera ausgeführt und gesteuert werden können. D-Link DCS-5222L Benutzerhandbuch...
  • Seite 27 Während einer Aufnahme ändert sich die Farbe dieser Anzeige. Startet die automatische Schwenkfunktion. Der Ansichtsbereich wechselt Autom. Schwenken innerhalb des Sichtfeldes hin und her. Stopp Stoppt den automatischen Schwenkvorgang. Voreinstellungspfad Startet die Kamerabewegung entlang dem vorher festgelegten Pfad. D-Link DCS-5222L Benutzerhandbuch...

  • Seite 28: Einrichtung Und Installation

    Sie auf Seite “Der Setup-Assistent für die Bewegungserkennung” auf Seite 29. Manual Bewegung Detection Wenn Sie jedoch vorziehen, die Setup (Manuelle Einrichtung der Bewegungserkennungsfunktionen der Bewegungserkennung): Kamera manuell einzurichten, finden Sie die entsprechenden erforderlichen Informationen dazu auf Seite “Bewegungserkennung” auf Seite 44. D-Link DCS-5222L Benutzerhandbuch...

  • Seite 29: Setup-Assistent Für Die Internetverbindung

    Abschnitt 4 - Konfiguration Setup-Assistent für die Internetverbindung Dieser Assistent führt Sie Schritt für Schritt durch den Konfigurationsprozess Ihrer neuen D-Link-Kamera und hilft Ihnen, eine Verbindung zum Internet herzustellen. Beachten Sie, dass dieser Assistent Ihre Kamera nicht bei mydlink.com registriert.
  • Seite 30 Geben Sie Ihr Kennwort ein, das zum Verbinden mit dem DDNS-Server genutzt wird. Sie können festlegen, wie oft die Kamera den DDNS-Server über ihre aktuelle globale IP-Adresse benachrichtigen soll, indem Sie eine ganze Zahl in Stunden eingeben. Klicken Sie auf Next (Weiter), um fortzufahren. D-Link DCS-5222L Benutzerhandbuch...
  • Seite 31 Sie Set DST manually (Sommerzeit manuell einstellen), um das Dropdown- Menü zu aktivieren, mit dessen Hilfe Sie die Start- und Endzeit der Zeitumstellung selbst angeben können. Klicken Sie auf Next (Weiter), um fortzufahren. D-Link DCS-5222L Benutzerhandbuch...
  • Seite 32 Abschnitt 4 - Konfiguration Zur Bestätigung wird eine Zusammenfassung der von Ihnen ausgewählten Optionen angezeigt. Wenn alle ausgewählten Einstellungen richtig sind, klicken Sie auf Apply (Übernehmen), andernfalls auf Back (Zurück), um die nötigen Änderungen vorzunehmen. D-Link DCS-5222L Benutzerhandbuch...

  • Seite 33: Der Setup-Assistent Für Die Bewegungserkennung

    Abschnitt 4 - Konfiguration Der Setup-Assistent für die Bewegungserkennung Dieser Assistent führt Sie Schritt für Schritt durch den Konfigurationsprozess der Bewegungserkennungsfunktion Ihrer neuen Kamera von D-Link. Klicken Sie auf Next (Weiter), um fortzufahren. D-Link DCS-5222L Benutzerhandbuch...
  • Seite 34 (Schnappschuss) machen oder einen Videoclip aufnehmen soll. Sensitivity Gibt die messbare Differenz zwischen zwei aufeinander (Empfindlichkeit): folgenden Bildern an, die eine Bewegung bedeuten würde. Geben Sie einen Wert zwischen 0 und 100 ein. Klicken Sie auf Next (Weiter), um fortzufahren. D-Link DCS-5222L Benutzerhandbuch...
  • Seite 35 In diesem Schritt legen Sie fest, wie Sie Ereignisbenachrichtigungen von Ihrer Kamera erhalten. Sie können Benachrichtigungen deaktivieren oder festlegen, dass Sie Benachrichtigungen per E-Mail oder FTP erhalten. Geben Sie die erforderlichen Informationen für Ihr E-Mail- oder FTP-Konto ein. Klicken Sie auf Next (Weiter), um fortzufahren. D-Link DCS-5222L Benutzerhandbuch...
  • Seite 36 Abschnitt 4 - Konfiguration Zur Bestätigung wird eine Zusammenfassung der von Ihnen ausgewählten Optionen angezeigt. Wenn alle ausgewählten Einstellungen richtig sind, klicken Sie auf Apply (Übernehmen), andernfalls auf Back (Zurück), um die nötigen Änderungen vorzunehmen. D-Link DCS-5222L Benutzerhandbuch...

  • Seite 37: Netzwerkeinrichtung

    Ungültige Gateway-Einstellungen können zu Fehlern bei Übertragungen zu einem anderen Subnetz führen. Primary DNS Der primäre Domänennamenserver (DNS) übersetzt (Primärer DNS): Namen in IP-Adressen. Secondary DNS Der sekundäre DNS dient als Reserve für den (Sekundärer primären DNS. DNS): D-Link DCS-5222L Benutzerhandbuch...
  • Seite 38 Stream 1~3 die Nummer des Streams. (Zugriffsname für Stream 1~3): HTTPS Port: Sie können einen PC mit einem sicheren Browser verwenden, um eine Verbindung mit dem HTTPS- Port der Kamera herzustellen. Die Standard- Portnummer ist 443. D-Link DCS-5222L Benutzerhandbuch...
  • Seite 39 Sie die Adresse manuell einrichten, eine optionale IP-Adresse sowie einen optionalen Router und einen optionalen primären DNS angeben. Enable Multicast for Die DCS-5222L ermöglicht es Ihnen, jede der stream (Multicast für verfügbaren Streams in Form eines Multicast über Stream aktivieren): eine Gruppenadresse zu senden und den TTL-Wert für jeden Stream festzulegen.

  • Seite 40: Einrichtung Des Drahtlosen Netzes

    Geben Sie den Schlüssel oder den Kennwortsatz zum Zugriff auf ein sicheres Netzwerk ein. Sollten Sie Änderungen vorgenommen haben, klicken Sie auf Save Settings (Einstellungen speichern), um Ihre Änderungen zu speichern, oder auf Don’t Save Settings (Einstellungen nicht speichern), wenn Sie Ihre Änderungen verwerfen möchten. D-Link DCS-5222L Benutzerhandbuch...

  • Seite 41: Dynamischer Dns (Ddns)

    Geben Sie Ihr Kennwort zur Bestätigung erneut ein. Password (Kennwort): Timeout: Sie können festlegen, wie oft die Kamera den DDNS-Server über ihre aktuelle globale IP-Adresse benachrichtigen soll, indem Sie eine ganze Zahl in Stunden eingeben. Status: Zeigt den Verbindungsstatus Ihres DDNS-Kontos an. D-Link DCS-5222L Benutzerhandbuch...

  • Seite 42: Bildeinrichtung

    Interferenzen oder Verzerrungen zu vermeiden. White balance Verwenden Sie das Dropdown-Menü zur Änderung (Weißabgleich): der Weißabgleichseinstellungen, um die Farben für verschiedene Lichtverhältnisse auszugleichen. Zur Auswahl stehen: Auto (Automatisch), Outdoor (Außenbereich), Indoor (Innenbereich), Fluorescent (Fluoreszierend) und Push Hold (Drücken/Halten). D-Link DCS-5222L Benutzerhandbuch...
  • Seite 43 Wählen Sie die Art der Kamerainstallation: Ceiling (Decke) (Montagetyp): oder Desktop, um zu gewährleisten, dass die PTZ- Steuerelemente genau und einstellungsgerecht reagieren. Hinweis: Die Funktionen Spiegeln und Drehen können genutzt werden, wenn Sie die DCS-5222L an einer Zimmerdecke angebracht haben. D-Link DCS-5222L Benutzerhandbuch...

  • Seite 44: Audio Und Video

    Verfügung. Maximum frame rate (Max. Eine höhere Bildwiederholfrequenz führt zu einer Bildwiederholfrequenz): gleichmäßigeren Videobewegung, erfordert aber auch mehr Bandbreite. Bei einer niedrigen Bildwiederholfrequenz ist zwar weniger Bandbreite erforderlich, die Bewegungen sind dann jedoch weniger fließend. D-Link DCS-5222L Benutzerhandbuch...
  • Seite 45 Kbit/s setzen. Wählen Sie ebenso die passende Audio-Verschlüsselung für Ihren Bandbreitenbedarf. Sollten Sie Änderungen vorgenommen haben, klicken Sie auf Save Settings (Einstellungen speichern), um Ihre Änderungen zu speichern, oder auf Don’t Save Settings (Einstellungen nicht speichern), wenn Sie Ihre Änderungen verwerfen möchten. D-Link DCS-5222L Benutzerhandbuch...

  • Seite 46: Ptz

    Klicken Sie darauf, um die Ausgangsposition der Standardeinstellung entsprechend einzurichten. Auto Pan Speed (Autom. Schwenkgeschwindigkeit): Wählen Sie die Geschwindigkeit vom Dropdown-Menü, mit der die Kamera einen Schwenk ausführen soll. Wählen Sie einen Wert zwischen 0 und 10, wobei 0 die D-Link DCS-5222L Benutzerhandbuch...
  • Seite 47 Voreinstellung aus der Sequenz entfernt. Wenn Sie die Verweildauer einer Voreinstellung ändern möchten, wählen Sie sie in der Liste aus, geben Sie die neue Verweildauer ein und klicken Sie dann auf die Schaltfläche Update (Aktualisieren). D-Link DCS-5222L Benutzerhandbuch...

  • Seite 48: Bewegungserkennung

    Videosymbol einer laufenden Person, wie es unten zu sehen ist. Keine Bewegung Bewegung Die Bewegungsmeldung blinkt so lange, bis keine Bewegung mehr erkannt wird. Ist keine weitere Bewegung erkennbar, kehrt sie nach 8 Sekunden in den Ausgangszustand zurück. D-Link DCS-5222L Benutzerhandbuch...

  • Seite 49: Tonerkennung

    Kamera auf akustische Signale. Sollten Sie Änderungen vorgenommen haben, klicken Sie auf Save Settings (Einstellungen speichern), um Ihre Änderungen zu speichern, oder auf Don’t Save Settings (Einstellungen nicht speichern), wenn Sie Ihre Änderungen verwerfen möchten. D-Link DCS-5222L Benutzerhandbuch...

  • Seite 50: Uhrzeit Und Datum

    Computers zu synchronisieren. (Zeiteinstellungen Ihres Computers kopieren): Sollten Sie Änderungen vorgenommen haben, klicken Sie auf Save Settings (Einstellungen speichern), um Ihre Änderungen zu speichern, oder auf Don’t Save Settings (Einstellungen nicht speichern), wenn Sie Ihre Änderungen verwerfen möchten. D-Link DCS-5222L Benutzerhandbuch...

  • Seite 51: Ereigniseinrichtung

    Ereigniseinrichtung Eine typische Anwendung besteht darin, dass die DCS-5222L bei der Erkennung einer Bewegung Bilder an einen FTP-Server oder über E-Mail in Form von Benachrichtigungen sendet. Wie in der Abbildung unten gezeigt, kann ein Ereignis durch viele Quellen ausgelöst werden, wie z. B.
  • Seite 52 Bedarf aktualisieren können. 2. Um das ausgewählte Element (Ereignis, Server oder Medien) aus dem Pulldown-Menü zu löschen, klicken Sie auf Delete (Löschen). 3. Um ein Element zu bearbeiten, klicken Sie auf den Namen des Elements. Ein Bearbeitungsfenster wird angezeigt. D-Link DCS-5222L Benutzerhandbuch...

  • Seite 53: Server Hinzufügen

    Geben Sie die Konfiguration für das vorgesehene FTP- Serverkonto ein. Network Storage Geben Sie ein Netzwerkspeichergerät an. Es wird lediglich (Netzwerkspeicher): ein Netzwerkspeichergerät unterstützt. SD Card (SD-Karte): Hiermit legen Sie fest, dass die integrierte SD- Speicherkarte der Kamera verwendet wird. D-Link DCS-5222L Benutzerhandbuch...

  • Seite 54: Medien Hinzufügen

    7 Nach-Ereignis-Bilder aufgenommen werden. File name prefix Das Präfix wird dem Dateinamen hinzugefügt. (Dateinamenpräfix): Add date and time Markieren Sie dieses Kästchen, um Zeitinformationen als suffix to file name Dateinamensuffix hinzuzufügen. (Datum- und Zeitsuffix dem Dateinamen hinzufügen): D-Link DCS-5222L Benutzerhandbuch...
  • Seite 55 Dies ist das Präfix, das dem Dateinamen der gespeicherten (Dateinamenpräfix): Videoclips hinzugefügt wird. System log Wählen Sie diese Option aus, um den Medientyp auf (Systemprotokoll): Systemprotokolle einzustellen. Damit wird das Ereignis im Systemprotokoll der Kamera gespeichert, es werden aber keine Schnappschüsse oder Videos aufgenommen. D-Link DCS-5222L Benutzerhandbuch...

  • Seite 56: Ereignis Hinzufügen

    Digital input (Digitale Die externe Eingabe, die das Ereignis für die Kamera Eingabe): auslöst. System Boot Löst ein Ereignis aus, wenn das System gestartet wird. (Systemstart): Network Lost (Kein Löst ein Ereignis aus, wenn die Netzwerkverbindung Netzwerk): unterbrochen wird. D-Link DCS-5222L Benutzerhandbuch...
  • Seite 57 Time (Zeit): (Zeit) - Wählen Sie 'Always' (Immer) oder geben Sie ein Zeitintervall ein. D/A auslösen: Wählen Sie diese Option, um die digitale Ausgabe für eine bestimmte Zeit (in Sekunden) auszulösen, wenn ein Ereignis auftritt. D-Link DCS-5222L Benutzerhandbuch...

  • Seite 58: Aufnahme Hinzufügen

    Priorität wird zuerst ausgeführt. Source (Quelle): Die Stream-Quelle. Recording schedule Dient der zeitlichen Aufnahmeplanung. (Aufnahmezeitplan): Recording settings Hier nehmen Sie die Aufnahmeeinstellungen vor. (Aufnahmeeinstellungen): Destination (Ziel): Wählen Sie den Ordner aus, in dem die Aufnahmedatei gespeichert werden soll. D-Link DCS-5222L Benutzerhandbuch...
  • Seite 59 Time of each file for Bei Wahl dieser Option werden Dateien auf der recording (Zeit jeder Grundlage der von Ihnen angegebenen maximalen Aufnahme): Länge getrennt. File Name Prefix Das Präfix wird dem Dateinamen der (Dateinamenpräfix): Aufnahmedatei(en) hinzugefügt. D-Link DCS-5222L Benutzerhandbuch...

  • Seite 60: Sd-Management

    Klicken Sie darauf, um die Seite zu aktualisieren. Files per page (Dateien Wählen Sie die Dateienzahl, die auf einer einzelnen Seite pro Seite): angezeigt werden sollen. Höchstwert ist 100 Dateien. Pages (Seiten): Zeigt die aktuelle Seite und die Seitenanzahl insgesamt an. D-Link DCS-5222L Benutzerhandbuch...

  • Seite 61: Erweitert

    Deshalb werden Ereignisse ausgelöst, wenn der Gerätestatus sich auf „Open“ (Offen) ändert. N.O. bedeutet Normally Open (Normal geöffnet), das heißt, dass der Schaltkreis im normalen Status geöffnet ist. Deshalb werden Ereignisse ausgelöst, wenn der Gerätestatus sich auf 'Closed' (Geschlossen) ändert. D-Link DCS-5222L Benutzerhandbuch...

  • Seite 62: Icr Und Ir

    Das IR-Licht ist immer aus. On (Ein): Das IR-Licht ist immer an. Sync: Das IR-Licht schaltet sich ein, wenn der ICR-Sensor eingeschaltet ist. Schedule (Zeitplan): Das IR-Licht schaltet sich ein oder aus je nach dem von Ihnen unten angegebenen Zeitplan. D-Link DCS-5222L Benutzerhandbuch...

  • Seite 63: Https

    Status: Hier wird der Status des Zertifikats angezeigt. Hinweis: Solange HTTPS aktiviert ist, kann das Zertifikat nicht entfernt werden. Um das Zertifikat zu entfernen, müssen Sie zunächst das Kontrollkästchen Enable HTTPS secure connection (Sichere HTTPS-Verbindung aktivieren) deaktivieren. D-Link DCS-5222L Benutzerhandbuch...

  • Seite 64: Zugriffsliste

    Abschnitt 4 - Konfiguration Zugriffsliste Hier können Sie Zugriffsberechtigungen für Benutzer zur Anzeige Ihrer DCS-5222L einrichten. Allow list (Liste Die Liste der IP-Adressen, die zum Zugriff auf die Kamera zugelassener berechtigt sind. Adressen): Die Start-IP-Adresse der Geräte (wie z. B. ein Computer),...

  • Seite 65: Verwaltung Und Wartung

    Geben Sie den Namen Ihrer Kamera ein. Das ist bei Nutzung mehrerer Kameras hilfreich. Enable OSD (OSD Zeigt bei Wahl die Informationsleiste OSD (On Screen aktivieren): Display) beim Anschauen des Videos an. Label (Beschriftung): Das ist der Text, der auf dem OSD erscheint. D-Link DCS-5222L Benutzerhandbuch...
  • Seite 66 Kamera fest, um die Privatsphäre zu schützen. Wenn der Privacy-Modus eingeschaltet wird, wird das Objektiv zum Schutz des Eigentümers zurückgedreht und im Gerät verborgen. Nachdem Sie Änderungen vorgenommen haben, klicken Sie auf die Schaltfläche Save (Speichern), um die Änderungen zu speichern. D-Link DCS-5222L Benutzerhandbuch...

  • Seite 67: System

    Schedule Reboot Wählen Sie diese Option, wenn Sie einen Zeitpunkt für (Neustart zeitlich einen Neustart des Geräts festlegen möchten. einplanen): Nachdem Sie Änderungen vorgenommen haben, klicken Sie auf die Schaltfläche Save (Speichern), um die Änderungen zu speichern. D-Link DCS-5222L Benutzerhandbuch...

  • Seite 68: Firmware-Upgrade

    Aktualisierung der Firmware ändert Ihre Systemeinstellungen nicht. Es ist aber trotzdem ratsam, Ihre Systemeinstellungen zu sichern, bevor Sie ein Firmware-Upgrade durchführen. Hinweis: Es wird empfohlen, eine Kabelverbindung für Ihren Computer und Ihre Kamera zu verwenden, wenn Sie ein Upgrade der Firmware durchführen. D-Link DCS-5222L Benutzerhandbuch...

  • Seite 69: Status

    Abschnitt 4 - Konfiguration Status Geräteinfo Dieses Fenster zeigt Ihnen Informationen über Ihre Kamera und die aktuellen Einstellungen Ihrer Kamera an. D-Link DCS-5222L Benutzerhandbuch...

  • Seite 70: Protokoll

    Abschnitt 4 - Konfiguration Protokoll Im Protokoll (Log) finden Sie eine Liste kürzlicher Ereignisse und Vorkommnisse. Sie können das Protokoll mit Download herunterladen oder seinen Inhalt durch Klicken auf Clear löschen. D-Link DCS-5222L Benutzerhandbuch...

  • Seite 71: Hilfe

    Abschnitt 4 - Konfiguration Hilfe Die Online-Hilfe ist durch Klicken auf die Registerkarte 'Help' (Hilfe) jederzeit verfügbar. D-Link DCS-5222L Benutzerhandbuch...

  • Seite 72: Abschnitt 5 - Sicherheit

    Abschnitt 5 - Sicherheit Konfiguration der DCS-5222L mit einem Router Die DCS-5222L von D-Link ist eine vielseitige und kostengünstige Netzwerkkamera, die sowohl Video- als auch Audioüberwachung bietet. Sie kann auch aIs leistungsstarkes Überwachungssystem für Sicherheitsanwendungen eingesetzt werden. Die DCS-5222L kann mit jedem kabelgebundenen oder 802.11n/g drahtlosen Router verwendet werden.
  • Seite 73 Starten Sie den Setup-Assistenten von der im Lieferumfang der DCS-5222L enthaltenen CD. Folgen Sie den Schritten der Installationsanleitung, um die DCS-5222L zu konfigurieren. Der Kamera wird eine lokale IP-Adresse zugewiesen, über die sie vom Router erkannt wird Notieren Sie sich diese IP-Adresse, um bei Bedarf darauf zurückgreifen zu können.
  • Seite 74 Die Seite Setup > Network (Setup > Netzwerk) zeigt die Port-Einstellungen für Ihre Kamera an. Sie können nach Bedarf geändert werden, falls sie bereits von anderen Geräten genutzt werden (wie z. B. in einer Umgebung mit mehreren Kameras). Hinweis: Für die DCS-5222L müssen der HTTP- und der RTSP-Port geöffnet sein. D-Link DCS-5222L Benutzerhandbuch...

  • Seite 75: Einrichtung Und Installation Des Routers

    Einrichtung und Installation des Routers Die folgenden Schritte gelten im Allgemeinen für alle Router, die Sie in Ihrem Netzwerk haben. Als Beispiel wird der Router DIR-655 von D-Link verwendet, um den Konfigurationsvorgang zu veranschaulichen. Weitere Informationen zum Betrieb des Routers und zu seiner Konfiguration finden Sie im entsprechenden Benutzerhandbuch des Routers.

  • Seite 76: Ports Zur Aktivierung Der Fernbildbetrachtung Öffnen (Portweiterleitung)

    4. Ports zur Aktivierung der Fernbildbetrachtung öffnen (Portweiterleitung) Die Sicherheitsfunktionen der im Router DI-655 eingebauten Firewall hindern Benutzer am Zugriff auf die Videos der DCS-5222L über das Internet. Der Router verbindet sich mit dem Internet über eine Reihe von nummerierten Ports. Die von der DCS-5222L normalerweise verwendeten Ports sind für den Zugriff über das Internet gesperrt.
  • Seite 77 Router unterschiedlich sind, sollten Sie die entsprechenden spezifischen Anleitungen zum Öffnen von Ports in Ihrem Benutzerhandbuch befolgen. Geben Sie gültige Ports unter 'Virtual Server' (Virtueller Server') Ihres Routers ein. Vergessen Sie nicht, das Feld neben dem Kameranamen in der Liste der virtuellen Server zu markieren, um Ihre Einstellungen zu aktivieren. D-Link DCS-5222L Benutzerhandbuch...

  • Seite 78: Fehlerbehebung

    Abschnitt 6 - Fehlerbehebung Fehlerbehebung Dieses Kapitel enthält Lösungen zu Problemen, die während der Installation und des Betriebs des DCS-5222L auftreten können. Lesen Sie sich bei dem Auftreten von Problemen zunächst die folgenden Beschreibungen und Erläuterungen durch. (Die unten angeführten Beispiele werden anhand von Bildschirmabbildungen in Windows Vista®...
  • Seite 79 Es ist auch möglich, dass Ihr Browser Applikationen Dritter gesperrt hat. Stellen Sie sicher, dass bei dem von Ihnen genutzten Browser nicht der Plugin-Support von Drittanbietern deaktiviert ist. Eventuell müssen Sie zur Aktivierung oder Deaktivierung in der Hilfe Ihres Browsers nachsehen. D-Link DCS-5222L Benutzerhandbuch...
  • Seite 80 Kleinere Bewegungen eines Objekts mit einer durchschnittlichen Körpergröße eines Erwachsenen können nur bis zu einer Entfernung von 2,5 Metern erfasst werden. Zwischen 2,5 und 5 Metern Entfernung können nur größere Bewegungen erfasst werden. - Installieren Sie die Kamera auf einer festen, stabilen und stoßsicheren Oberfläche. D-Link DCS-5222L Benutzerhandbuch...

  • Seite 81: Grundlagen Des Netzwerkbetriebs

    Ihrem Router. Einige Firewall-Programme blockieren möglicherweise eine DHCP-Anfrage. Wenn Sie sich mit einem drahtlosen Netzwerk an einem Hotspot (z. B. Hotel, Café, Flughafen) verbinden, fragen Sie bitte einen Angestellten oder Administrator vor Ort nach den Einstellungen des drahtlosen Netzwerks. D-Link DCS-5222L Benutzerhandbuch...

  • Seite 82: Statische Zuweisung Einer Ip-Adresse

    Windows® XP - Klicken Sie auf Start > Systemsteuerung > Netzwerk- und Internetverbindungen. Schritt 2 Klicken Sie mit der rechten Maustaste auf die LAN-Verbindung, die Ihren D-Link Netzwerkadapter darstellt, und wählen Sie Eigenschaften. Schritt 3 Markieren Sie Internetprotokoll (TCP/IP) und klicken Sie auf Eigenschaften.

  • Seite 83: Spezifikationen: Digitaler Ein-/Ausgang

    Wechselschalter von DE auf GND, der durch Einstellen von NO oder NC aktiviert wird. GND (Erdung) GND (Erdung) Interne Stromspannung 5 V Externe Stromspannung 3~12 V GPIO GPIO Digitale Eingabe Digitale Eingabe PTC 1 PTC 1 DC3 V ~ 12V PTC 2 PTC 2 Digitale Digitale Ausgabe Ausgabe D-Link DCS-5222L Benutzerhandbuch...

  • Seite 84: Technische Daten

    • PPPoE • UDP • UPnP-Portweiterleitung • ICMP • RTP / RTSP / RTCP • DHCP-Client • IP-Filterung • NTP Client (D-Link) • QoS • DNS Client • CoS • DDNS Client (D-Link) • Multicast • SMTP Client • IGMP •...
  • Seite 85 • Lagerung: -20 to 70 ºC Luftfeuchtigkeit • Betriebstemperatur: 20% bis 80%, nicht kondensierend Zertifizierungen • CE • C-Tick • FCC Class B • CE LVD Es wird eine SDHC Class 6 Karte oder höher empfohlen. Unterstützt Speicherkapazitäten von bis zu 32 GB. D-Link DCS-5222L Benutzerhandbuch...
