Dell PowerEdge R230 Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Dell Anleitungen
  4. Server
  5. PowerEdge R230
  6. Benutzerhandbuch

Dell PowerEdge R230 Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für PowerEdge R230:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

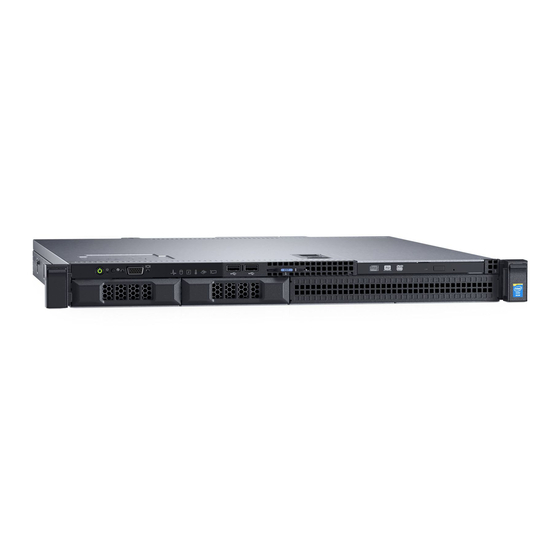

Dell PowerEdge R230
Benutzerhandbuch
Vorschriftenmodell: E33S Series
Vorschriftentyp: E33S001

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dell PowerEdge R230

Inhaltszusammenfassung für Dell PowerEdge R230

  • Seite 1 Dell PowerEdge R230 Benutzerhandbuch Vorschriftenmodell: E33S Series Vorschriftentyp: E33S001...

  • Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen

    © 2016 Dell Inc. Alle Rechte vorbehalten. Dieses Produkt ist durch US-amerikanische und internationale Urheberrechtsgesetze und nach sonstigen Rechten an geistigem Eigentum geschützt. Dell und das Dell Logo sind Marken von Dell Inc. in den Vereinigten Staaten und/oder anderen Geltungsbereichen. Alle anderen in diesem Dokument genannten Marken und Handelsbezeichnungen sind möglicherweise Marken der entsprechenden...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis 1 Wissenswertes zu den PowerEdge R230-Systemen........8 ..........8 Unterstützte Konfigurationen auf den PowerEdge R230-Systemen ..................8 Funktionen und Anzeigen auf der Vorderseite .........................13 Merkmale des LCD-Display ..........................14 Startbildschirm ........................... 14 Setup-Menü ..........................15 Ansichtsmenü ..........................15 Diagnoseanzeigen .................17...
  • Seite 4 ....................42 Wissenswertes über Start-Manager ................42 Anzeigen des Boot Manager (Start-Managers) ....................42 Hauptmenü des Start-Managers ..................42 Wissenswertes zum Dell Lifecycle Controller ....................... 43 Ändern der Startreihenfolge .....................43 Auswählen des Systemstartmodus ................43 Erstellen eines System- oder Setup-Kennworts ..............44 Verwenden des Systemkennworts zur Systemsicherung ............45...
  • Seite 5 ...........................62 Festplattenlaufwerke ..................63 Unterstützte Festplattenkonfigurationen ....64 Entfernen eines Platzhalters für einen Hot-Swap-fähigen 3,5-Zoll-Festplattenträger .... 65 Installieren eines Platzhalters für einen Hot-Swap-fähigen 3,5-Zoll-Festplattenträger ............. 65 Entfernen eines verkabelten 3,5-Zoll-Laufwerksträgers ......66 Entfernen eines verkabelten Festplattenlaufwerks aus einem Laufwerksträger ......68 Installieren eines verkabelten Festplattenlaufwerks in einem Laufwerksträger ............
  • Seite 6 ......................97 Kühlkörper und Prozessoren ......................97 Entfernen des Kühlkörpers ......................99 Entfernen des Prozessors ......................101 Einbauen des Prozessors ......................103 Einsetzen des Kühlkörpers .............................. 105 Netzteil ..................105 Entfernen eines verkabelten Netzteils ..................106 Installieren eines verkabelten Netzteils ...........................107 Systembatterie ....................107 Austauschen der Systembatterie ......................109 Festplatten-Rückwandplatine...
  • Seite 7 Integrierte Dell-Systemdiagnose ...............140 Einsatzbereich der integrierten Systemdiagnose ..........140 Ausführen der integrierten Systemdiagnose vom Start-Manager ..... 141 Ausführen der integrierten Systemdiagnose über den Dell Lifecycle Controller ....................141 Systemdiagnose Bedienelemente 7 Jumper und Anschlüsse.................. 142 ................142 Jumper und Anschlüsse auf der Systemplatine ..................143...

  • Seite 8: Wissenswertes Zu Den Poweredge R230-Systemen

    Wissenswertes zu den PowerEdge R230- Systemen Der Dell PowerEdge R230 Rack-Server unterstützt einen Intel E3-1200 V5-Serien-Prozessor, bis zu vier Speichermodule und bis zu vier Festplattenlaufwerke. Unterstützte Konfigurationen auf den PowerEdge R230- Systemen ANMERKUNG: Das System unterstützt interne, hot-swap-fähige Festplattenlaufwerke und verkabelte Festplattenlaufwerke.
  • Seite 9 Tabelle 2. Funktionen und Anzeigen auf der Vorderseite - Gehäuse für vier hot-swap-fähige 3,5-Zoll- oder 2,5-Zoll-Festplatten Element Anzeige, Taste oder Symbol Beschreibung Anschluss Betriebsanzeige, Damit können Sie den Stromstatus des Systems Netzschalter erfahren. Die Betriebsanzeige leuchtet, wenn das System eingeschaltet ist. Über den Netzschalter wird die Stromversorgung des Systems gesteuert.
  • Seite 10 USB- Fungiert als regulärer USB-Anschluss oder gibt Verwaltungsanschluss/ Zugriff auf iDRAC Direct-Funktionen. Weitere iDRAC Direct-Anschluss Informationen finden Sie im iDRAC User's Guide (iDRAC-Benutzerhandbuch) unter Dell.com/ idracmanuals. USB-Anschluss Ermöglicht das Anschließen von USB-Geräten am System. Der Port ist USB-2.0-konform. Informationsbereich Enthält Systeminformationen wie die Service-Tag- Nummer, NIC, MAC-Adresse zu Ihrer Referenz.
  • Seite 11 Element Anzeige, Taste oder Symbol Beschreibung Anschluss System eingeschaltet ist. Über den Netzschalter wird die Stromversorgung des Systems gesteuert. ANMERKUNG: Bei ACPI-konformen Betriebssystemen erfolgt nach Betätigen des Netzschalters zunächst ein ordnungsgemäßes Herunterfahren, bevor die Stromversorgung ausgeschaltet wird. NMI-Taste Ermöglicht das Beheben von Softwareproblemen und Fehlern von Gerätetreibern, wenn bestimmte Betriebssysteme verwendet werden.
  • Seite 12 Element Anzeige, Taste oder Symbol Beschreibung Anschluss Festplattenlaufwerke Ermöglicht das Installieren von bis zu vier verkabelten 3,5-Zoll-Festplattenlaufwerken. Optisches Laufwerk Ermöglicht das Installieren eines optionalen SATA- (optional) DVD-ROM- oder DVD+/-RW-Laufwerks in Flachbauweise. Abbildung 3. Funktionen und Anzeigen auf der Vorderseite - Gehäuse für zwei verkabelte 3,5-Zoll- Festplattenlaufwerke Tabelle 4.

  • Seite 13: Merkmale Des Lcd-Display

    Das LCD-Display Ihres Systems stellt Systeminformationen sowie Status- und Fehlermeldungen bereit, um anzugeben, ob das System ordnungsgemäß arbeitet oder ob es gewartet werden muss. Weitere Informationen zu Fehlermeldungen finden Sie im „Dell Event and Error Messages Reference Guide“ (Dell Referenzhandbuch zu Ereignis- und Fehlermeldungen) unter Dell.com/openmanagemanuals >...

  • Seite 14: Beschreibung

    • Die LCD-Hintergrundbeleuchtung ist ausgeschaltet, wenn sich das System im Standby-Modus befindet, und kann über die Tasten „Select“ (Auswählen), „Left“ (Links) oder „Right“ (Rechts) auf dem LCD-Display eingeschaltet werden. • Die LCD-Hintergrundbeleuchtung bleibt ausgeschaltet, wenn die LCD-Meldungen über das iDRAC- Dienstprogramm, das LCD-Display oder andere Tools deaktiviert wurden.

  • Seite 15: Ansichtsmenü

    Meldung mit einem SEL-Eintrag abgleichen. Wählen Sie Simple (Einfach) aus, um LCD-Fehlermeldungen als vereinfachte benutzerfreundliche Beschreibung anzuzeigen. Weitere Informationen zu Fehlermeldungen finden Sie im Dell Event and Error Messages Reference Guide (Dell Benutzerhandbuch zu Ereignis- und Fehlermeldungen) unter Dell.com/ openmanagemanuals > OpenManage-Software.
  • Seite 16 Problems. Weitere Informationen zu Fehlermeldungen finden • Wenn sich das System im Standby-Modus befindet. Sie im Referenzhandbuch für Dell Ereignis- • Wenn ein Fehler und Fehlermeldungen Dell Event and Error aufgetreten ist. Zum Messages Reference Guide unter Beispiel: Ausfall eines Dell.com/openmanagemanuals >...

  • Seite 17: Anzeigecodes Für Hot-Swap-Fähige Festplatten

    Symbol Beschreibung Zustand Fehlerbehebung • Der externe Luftstrom ist gestört. Lesen Sie den Abschnitt „Wie Sie Hilfe bekommen“. Speicheranzei Die Anzeige blinkt gelb, Informieren Sie sich im wenn ein Speicherfehler Systemereignisprotokoll oder in den auftritt. Systemmeldungen über die Position des ausgefallenen Speichers.

  • Seite 18: Funktionen Und Anzeigen Auf Der Rückseite

    Tabelle 6. Anzeigen für hot-swap-fähige Festplatten Laufwerkstatusanzeigemuster (nur RAID) Zustand Blinkt grün, zweimal pro Sekunde Laufwerk wird identifiziert oder für den Ausbau vorbereitet. Laufwerk bereit zum Ein- oder Ausbau. ANMERKUNG: Die Festplattenstatusanzeige bleibt aus, bis alle Festplattenlaufwerke nach dem Einschalten des Systems initialisiert sind. Während dieser Zeit können keine Festplattenlaufwerke hinzugefügt oder entfernt werden.
  • Seite 19 Element Anzeige, Taste oder Symbol Beschreibung Anschluss die Systemstatusanzeige auf der Rückseite, bis eine der Tasten erneut gedrückt wird. Drücken Sie die Taste, um den Systemidentifikationsmodus ein- oder auszuschalten. Wenn das System beim POST nicht mehr reagiert, halten Sie die Systemidentifikationstaste länger als fünf Sekunden gedrückt, um den BIOS-Progress-Modus zu aktivieren.

  • Seite 20: Nic-Anzeigecodes

    NIC-Anzeigecodes Abbildung 7. NIC-Anzeigen Verbindungsanzeige Aktivitätsanzeige Tabelle 8. NIC-Anzeigen Konvention Anzeigemuster Beschreibung Verbindungsanzeige und Der NIC ist nicht mit dem Netzwerk verbunden. Aktivitätsanzeige leuchten nicht Verbindungsanzeige Der NIC ist mit einem gültigen Netzwerk bei seiner leuchtet grün maximalen Port-Geschwindigkeit (1 GBit/s) verbunden. Verbindungsanzeige Der NIC ist mit einem gültigen Netzwerk bei weniger als leuchtet gelb...

  • Seite 21: Dokumentationsmatrix

    Dell.com/ poweredgemanuals das Betriebssystem zu installieren Dokumentation zum Betriebssystem unter Dell.com/operatingsystemmanuals sich einen Überblick über die Angebote des Dell Das Benutzerhandbuch Dell OpenManage Systems Systems Management zu verschaffen Management-Übersicht unter Dell.com/ openmanagemanuals > OpenManage-Software iDRAC konfigurieren und sich dort anmelden, ein Integrated Dell Remote Access Controller User‘s...

  • Seite 22: Zugriff Auf Systeminformationen Mithilfe Von Qrl

    • Anleitungsvideos • Referenzmaterialien, einschließlich dem Benutzerhandbuch, LCD-Diagnose und eine mechanische Übersicht • Ihre Service-Tag-Nummer für einen schnellen Zugriff auf Ihre Hardware-Konfiguration und Garantieinformationen • Eine direkte Verbindung zum Dell für die Kontaktaufnahme mit dem technischen Support und den Vertriebsteams...
  • Seite 23 Schritte Rufen Sie Dell.com/QRL auf und navigieren Sie zu Ihrem spezifischen Produkt oder Verwenden Sie Ihr Smartphone bzw. Tablet zum Scannen des modellspezifischen Quick Resource (QR)-Codes, der sich in der folgenden Abbildung oder auf Ihrem Dell Power Edge-System befindet:...

  • Seite 24: Durchführen Der Anfänglichen Systemkonfiguration

    Schalten Sie das System mithilfe von iDRAC ein oder indem Sie den Netzschalter drücken. Schalten Sie die angeschlossenen Peripheriegeräte ein. Einrichten und Konfigurieren der iDRAC-IP-Adresse Sie können die IP-Adresse des integrierten Dell Remote Access Controller (iDRAC) über eine der folgenden Schnittstellen einrichten: •...

  • Seite 25: Anmelden Bei Idrac

    Webbrowser konfigurieren. Weitere Informationen finden Sie im Integrated Dell Remote Access Controller User's Guide (Benutzerhandbuch für integrierte Dell Remote Access Controller) unter Dell.com/idracmanuals Sie können den Server mithilfe der Software „Dell OpenManage Server Administrator (OMSA)“ und der Systemverwaltungskonsole „OpenManage Essentials (OME)“ auch remote überwachen und verwalten.

  • Seite 26: Herunterladen Von Treibern Und Firmware

    Weitere Informationen finden Sie unter Dell.com/openmanagemanuals → OpenManage Server Administrator oder Dell.com/openmanagemanuals → OpenManage Essentials. Herunterladen von Treibern und Firmware Es wird empfohlen, die aktuellen Versionen von BIOS, Treibern und System Management-Firmware auf das System herunterzuladen und zu installieren. Voraussetzungen Stellen Sie sicher, dass Sie den Web-Browser-Cache leeren.

  • Seite 27: Vor-Betriebssystem-Verwaltungsanwendungen

    Vor-Betriebssystem- Verwaltungsanwendungen Sie können grundlegende Einstellungen und Funktionen des Systems ohne Starten des Betriebssystems mithilfe der System-Firmware verwalten. Navigationstasten Mit den Steuertasten können Sie schnell die Vor-Betriebssystem-Verwaltungsanwendungen aufrufen. Taste Beschreibung <F2> Ermöglicht den Zugriff auf das System-Setup. <F10> Ermöglicht das Aufrufen der Systemdienste und startet den Lifecycle Controller. <F11>...

  • Seite 28: System-Setup-Programm

    Extensible Firmware Interface). Sie können mit diesem Dienstprogramm verschiedene iDRAC-Parameter aktivieren oder deaktivieren. Weitere Informationen zu diesem Dienstprogramm finden Sie im iDRAC- Benutzerhandbuch Integrated Dell Remote Access Controller User’s Guide unter Dell.com/idracmanuals. Device Settings Ermöglicht Ihnen die Konfiguration von Geräteeinstellungen.

  • Seite 29: Details Zu „System Information" (Systeminformationen)

    Option Beschreibung Systeminformatio Gibt Informationen zum System an, wie den Namen des Systemmodells, die BIOS- Version und die Service-Tag-Nummer. Speichereinstellun Gibt Informationen und Optionen zum installierten Arbeitsspeicher an. Prozessoreinstellu Gibt Informationen und Optionen zum Prozessor an, wie Taktrate und ngen Cachegröße.

  • Seite 30: Details Zu Den „Memory Settings" (Speichereinstellungen)

    Option Beschreibung System-CPLD- Gibt die aktuelle Systemversion der Firmware des komplexen, programmierbaren Version Logikgeräts (CPLD-Firmware) an. UEFI-Compliance- Gibt die UEFI-Compliance-Stufe der System-Firmware an. Version Details zu den „Memory Settings“ (Speichereinstellungen) Die Details zum Bildschirm Memory Settings (Speichereinstellungen) werden nachfolgend erläutert: Option Beschreibung System Memory...

  • Seite 31: Detail Zu „Sata Settings" (Sata-Einstellungen)

    ANMERKUNG: Diese Option ist nur bei bestimmten Stock Keeping Units (SKUs) der Prozessoren verfügbar. X2Apic-Modus Aktiviert oder deaktiviert den X2Apic-Modus. Dell Controlled Steuert das Turbo-Projekt. Aktivieren Sie diese Option nur, wenn System Profile Turbo (Systemprofil) auf Performance gesetzt ist. (kontrollierter...
  • Seite 32 Option Beschreibung Integriertes SATA Ermöglicht die Einstellung des eingebetteten SATA-Controllers auf einen der Modi Off (Aus), , AHCI oder RAID. In der Standardeinstellung ist die Option auf AHCI gesetzt. Absturz- Sendet den Befehl zur Absturz-Sicherheitssperre während des POST an die Sicherheitssperre eingebetteten SATA-Laufwerke.

  • Seite 33: Details Zu „Boot Settings" (Starteinstellungen)

    Option Beschreibung Option Beschreibung Laufwerkstyp Gibt den Typ des Laufwerks an, das am SATA-Port angeschlossen ist. Kapazität Gibt die Gesamtkapazität des Festplattenlaufwerks an. Für Geräte mit Wechselmedien, wie optische Laufwerke, ist dieses Feld nicht definiert. Port E (Anschluss Für die Betriebsarten AHCI und RAID ist die BIOS-Unterstützung immer aktiviert. Option Beschreibung Modell...

  • Seite 34: Details Zum Bildschirm "Network Settings" (Netzwerkeinstellungen)

    Option Beschreibung ANMERKUNG: Bei der Einstellung UEFI ist das Menü BIOS Boot Settings (BIOS-Starteinstellungen) deaktiviert. Bei der Einstellung BIOS ist das Menü UEFI Boot Settings (UEFI-Starteinstellungen) deaktiviert. Boot Sequence Aktiviert oder deaktiviert die Funktion „Boot Sequence Retry“ Retry (Startsequenzwiederholung). Wenn dieses Feld auf Enabled (Aktiviert) gesetzt ist (Wiederholung und das System nicht startet, versucht das System die Startreihenfolge nach 30 Sekunden erneut.

  • Seite 35: Details Zu „Integrated Devices" (Integrierte Geräte)

    Um den Bildschirm UEFI iSCSI Settings (UEFI iSCSI-Einstellungen) anzuzeigen, klicken Sie auf System Setup Main Menu (System-Setup-Hauptmenü) → System-BIOS (System-BIOS) → Network Settings (Netzwerkeinstellungen) → UEFI ISCSI Settings (UEFI iSCSI-Einstellungen). Die Details zum Bildschirm UEFI iSCSI Settings (UEFI iSCSI-Einstellungen) werden nachfolgend erläutert: Option Beschreibung iSCSI Initiator-...

  • Seite 36: Details Zu „Serial Communication" (Serielle Kommunikation)

    Option Beschreibung Integrierter Aktiviert oder deaktiviert die Option Embedded Video Controller (Integrierter Grafikcontroller Video-Controller). In der Standardeinstellung ist diese Option auf Enabled (Aktiviert) gesetzt. Aktueller Status Zeigt den aktuellen Status des integrierten Video-Controllers an. Die Option des integrierten Current State of Embedded Video Controller (Aktueller Status des integrierten Grafikcontrollers Video-Controllers) ist ein schreibgeschütztes Feld.

  • Seite 37: Details Zu „System Profile Settings" (Systemprofileinstellungen)

    Option Beschreibung ANMERKUNG: Jedes Mal, wenn das System gestartet wird, synchronisiert das BIOS die in iDRAC gespeicherte serielle MUX-Einstellung. Die serielle MUX- Einstellung kann unabhängig in iDRAC geändert werden. Aus diesem Grund wird diese Einstellung beim Laden der BIOS-Standardeinstellungen aus dem BIOS-Setup-Dienstprogramm möglicherweise nicht immer auf die Standardeinstellung von Serial Device 1 (Serielles Gerät 1) zurückgesetzt.

  • Seite 38: Details Zum Bildschirm „Systemsicherheitseinstellungen

    Option Beschreibung Speicherfrequenz Legt die Geschwindigkeit des Systemspeichers fest. Sie können die Option Maximum Performance (Maximale Leistung), Maximum Reliability (Maximale Zuverlässigkeit) oder eine bestimmte Geschwindigkeit auswählen. Turbo-Boost Aktiviert oder deaktiviert den Prozessor im Turbo-Boost-Modus. In der Standardeinstellung ist diese Option auf Enabled (Aktiviert) gesetzt. Aktiviert oder deaktiviert den Prozessor, um beim Leerlauf in einen Zustand mit minimaler Leistung versetzt zu werden.
  • Seite 39 Option Beschreibung Intel AES-NI Verbessert die Geschwindigkeit von Anwendungen durch Verschlüsselung und Entschlüsselung unter Einsatz der AES-NI-Standardanweisungen. Diese Option ist per Standardeinstellung auf Enabled (Aktiviert) gesetzt. System Password Richtet das Systemkennwort ein. Diese Option ist standardmäßig auf Enabled (Aktiviert) gesetzt und ist schreibgeschützt, wenn der Jumper im System nicht installiert ist.

  • Seite 40: Details Zum Bildschirm „Benutzerdefinierte Einstellungen Für Die Richtlinie Zum Sicheren Start

    Option Beschreibung User Defined Legt die Option User Defined Delay (Benutzerdefinierte Verzögerung) fest, wenn Delay (60s to die Option User Defined (Benutzerdefiniert) für AC Power Recovery Delay 240s) (Verzögerung bei Netzstromwiederherstellung) gewählt ist. (Benutzerdefiniert e Verzögerung [60s bis 240s]) Variabler UEFI- Bietet unterschiedliche Grade von UEFI-Sicherungsvariablen.

  • Seite 41: Details Zu „Miscellaneous Settings" (Verschiedene Einstellungen)

    Details zu „Miscellaneous Settings“ (Verschiedene Einstellungen) Die Details zum Bildschirm Miscellaneous Settings (Verschiedene Einstellungen) werden nachfolgend beschrieben : Option Beschreibung System Time Ermöglicht das Festlegen der Uhrzeit im System. System Date Ermöglicht das Festlegen des Datums im System. Systemkennnumm Zeigt die Systemkennnummer an und ermöglicht ihre Änderung zum Zweck der Sicherheit und Überwachung.

  • Seite 42: Wissenswertes Über Start-Manager

    Wissenswertes zum Dell Lifecycle Controller Mit dem Dell Lifecycle Controller können Sie verschiedene Aufgaben durchführen, wie die Konfiguration der BIOS- und Hardwareeinstellungen, Bereitstellung eines Betriebssystems, Aktualisierung der Treiber, Änderung der RAID-Einstellungen und Speicherung der Hardwareprofile. Weitere Informationen zum Dell...

  • Seite 43: Ändern Der Startreihenfolge

    ANMERKUNG: Damit ein Betriebssystem im UEFI-Startmodus installiert werden kann, muss es UEFI- kompatibel sein. DOS- und 32-Bit-Betriebssysteme bieten keine UEFI-Unterstützung und können nur im BIOS-Startmodus installiert werden. ANMERKUNG: Aktuelle Informationen zu den unterstützten Betriebssystemen finden Sie unter Dell.com/ossupport. Erstellen eines System- oder Setup-Kennworts Voraussetzungen •...

  • Seite 44: Verwenden Des Systemkennworts Zur Systemsicherung

    ANMERKUNG: Wenn die Kennwort-Jumper-Einstellung deaktiviert ist, werden das vorhandene „System Password“ (Systemkennwort) und „Setup Password“ (Setup-Kennwort) gelöscht und es ist nicht notwendig, das Systemkennwort zum Systemstart anzugeben. Schritte Zum Aufrufen des System-Setups drücken Sie unmittelbar nach einem Einschaltvorgang oder Neustart die Taste F2. Klicken Sie im Bildschirm System Setup Main Menu (System-Setup-Hauptmenü) auf System BIOS (System-BIOS) →...

  • Seite 45: Löschen Oder Ändern Eines System- Und Setup-Kennworts

    Löschen oder Ändern eines System- und Setup- Kennworts Voraussetzungen ANMERKUNG: Sie können ein vorhandenes System- oder Setup-Kennwort nicht löschen oder ändern, wenn Password Status (Kennwortstatus) auf Locked (Gesperrt) gesetzt ist. Schritte Zum Aufrufen des System-Setups drücken Sie unmittelbar nach einem Einschaltvorgang oder Neustart die Taste F2.

  • Seite 46: Integrierte Systemverwaltung

    Funktionen des Dell Lifecycle Controllers. Weitere Informationen über das Einrichten des Dell Lifecycle Controllers, das Konfigurieren von Hardware und Firmware sowie das Bereitstellen des Betriebssystems finden Sie in der Dokumentation zum Dell Lifecycle Controller unter Dell.com/idracmanuals. Dienstprogramm für die iDRAC-Einstellungen Das Dienstprogramm für iDRAC-Einstellungen ist eine Oberfläche für das Einrichten und Konfigurieren...

  • Seite 47: Installieren Und Entfernen Von Systemkomponenten

    VORSICHT: Der Betrieb des Systems ohne Systemabdeckung kann zu Schäden an den Komponenten führen. ANMERKUNG: Es wird von Dell empfohlen, dass Sie bei Arbeiten an Komponenten im Inneren des Systems immer eine antistatische Unterlage verwenden und eine Erdungsmanschette tragen. ANMERKUNG: Um einen ordnungsgemäßen Betrieb und eine ausreichende Kühlung sicherzustellen, müssen alle Schächte und Lüfter im System zu jeder Zeit entweder mit einem...

  • Seite 48: Nach Der Arbeit An Komponenten Im Inneren Ihres Systems

    Bringen Sie gegebenenfalls die Frontverkleidung an. Setzen Sie gegebenenfalls das System in das Rack ein. Weitere Informationen finden Sie unter Rack Installation unter Dell.com/poweredgemanuals. Schließen Sie die Peripheriegeräte wieder an und schließen Sie das System wieder an das Stromnetz Schalten Sie das System und alle angeschlossenen Peripheriegeräte ein.

  • Seite 49: Entfernen Der Optionalen Frontverkleidung

    Abbildung 9. Entfernen und Installieren der optionalen Frontverkleidung Sperrklinke Schloss Frontverkleidung Entfernen der optionalen Frontverkleidung Entriegeln Sie das Systemschloss am linken Rand der Frontverkleidung. Heben Sie die Sperrklinke neben dem Schloss an. Schwenken Sie die linke Seite der Frontverkleidung von der Vorderseite des Systems weg. Lösen Sie die rechte Seite der Frontverkleidung aus dem Haken, und nehmen Sie die Frontverkleidung vom System ab.

  • Seite 50: Installieren Der Systemabdeckung

    Die Systemabdeckung wird zurückgeschoben, wobei sich die Halterungen auf der Systemabdeckung aus den Schlitzen am Gehäuse lösen. Fassen Sie die Abdeckung an beiden Seiten und lösen Sie sie vom System. Abbildung 10. Entfernen und Installieren der Systemabdeckung Verriegelung der Sperrklinke Freigabehebel Systemabdeckung Nächste Schritte...

  • Seite 51: Das Systeminnere

    Drehen Sie die Freigabeklinke der Abdeckungsverriegelung im Uhrzeigersinn in die gesperrte Position. Nächste Schritte Bringen Sie gegebenenfalls die Frontverkleidung an. Schließen Sie das System wieder an die Steckdose bzw. den Stromverteiler an. Schalten Sie das System und alle angeschlossenen Peripheriegeräte ein. Verwandte Links Installieren der optionalen Frontverkleidung Das Systeminnere...
  • Seite 52 Abbildung 12. Das Systeminnere - Systeme mit vier verkabelten 3,5-Zoll-Festplattenlaufwerken Bedienfeldmodul Verkabeltes Festplattenlaufwerk Eingriffschalter Netzteil Erweiterungskarten-Riser Speichermodul (A1, A2, A3, A4) Prozessor Systemplatine Kühlungslüfter (4) Optisches Laufwerk...

  • Seite 53: Eingriffschalter

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 54: Installieren Des Eingriffschalters

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 55: Kühlgehäuse

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 56: Einsetzen Des Kühlgehäuses

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 57: Systemspeicher

    Wenn das Kühlgehäuse fest eingesetzt ist, sind die Markierungen der Speichersockelnummern auf dem Kühlgehäuse an den dazugehörigen Speichersockeln ausgerichtet. Nächste Schritte Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Systems. Verwandte Links Entfernen der optionalen Frontverkleidung Installieren der optionalen Frontverkleidung Systemspeicher Das System unterstützt ungepufferte DDR4 ECC DIMMs (RDIMMs).

  • Seite 58: Allgemeine Richtlinien Zur Installation Von Speichermodulen

    Prozessor 1 Kanal 0: Speichersockel A1 und A3 Kanal 1: Speichersockel A2 und A4 Die folgende Tabelle enthält die Speicherbelegungen und Betriebsfrequenzen für die unterstützten Konfigurationen: Tabelle 11. Speicherbelegungen und Betriebsfrequenzen für die unterstützten Konfigurationen Speichermodu Pro Kanal bestückte Taktrate (in MT/s) Maximale Speichermodul-Ranks ltyp Speichermodule...

  • Seite 59: Entfernen Eines Speichermoduls

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 60 Schritte Machen Sie den entsprechenden Speichermodulsockel ausfindig. Drücken Sie die Auswurfhebel an beiden Enden des Speichermodulsockels gleichzeitig nach unten, um das Speichermodul aus dem Sockel zu lösen. VORSICHT: Fassen Sie jedes Speichermodul nur an den Kartenrändern an und achten Sie darauf, die Mitte des Speichermoduls oder die metallenen Anschlusskontakte nicht zu berühren.

  • Seite 61: Installieren Eines Speichermoduls

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 62: Festplattenlaufwerke

    Abbildung 18. Einsetzen des Speichermoduls Speichermodul Ausrichtungsführung Auswurfhebel für Speichermodulsockel (2) Nächste Schritte Bauen Sie das Kühlgehäuse ein. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Systems. Drücken Sie <F2>, um das System-Setup aufzurufen, und überprüfen Sie die Einstellung System Memory (Systemspeicher).

  • Seite 63: Unterstützte Festplattenkonfigurationen

    Weitere Informationen zu diesen Festplatten finden Sie im Whitepaper 512e and 4Kn Disk Formats (512e- und 4Kn-Datenträgerformate) und im Dokument 4K Sector HDD FAQ (4K-Sektor-Festplatten – FAQ) unter Dell.com/poweredgemanuals. VORSICHT: Bevor Sie ein hot-swap-fähiges Festplattenlaufwerk entfernen oder installieren, lesen Sie die Dokumentation zur Speicher-Controllerkarte durch, um sicherzustellen, dass der Hostadapter so konfiguriert ist, dass er das Entfernen und Installieren von hot-swap-fähigen...

  • Seite 64: Entfernen Eines Platzhalters Für Einen Hot-Swap-Fähigen 3,5-Zoll-Festplattenträger

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 65: Installieren Eines Platzhalters Für Einen Hot-Swap-Fähigen 3,5-Zoll-Festplattenträger

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 66: Entfernen Eines Verkabelten Festplattenlaufwerks Aus Einem Laufwerksträger

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 67 Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems. Entfernen Sie den verkabelten Laufwerksträger. Halten Sie den Kreuzschlitzschraubenzieher Nr. 2 bereit. Schritte Entfernen Sie die Schrauben von der Seite des verkabelten Laufwerksträgers. Entnehmen Sie das Festplattenlaufwerk aus dem Laufwerksträger. Abbildung 21.

  • Seite 68: Installieren Eines Verkabelten Festplattenlaufwerks In Einem Laufwerksträger

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 69: Entfernen Eines Hot-Swap-Fähigen Festplattenträgers

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 70: Entfernen Eines Festplattenlaufwerks Aus Einem Laufwerksträger

    VORSICHT: Um eine ausreichende Systemkühlung zu gewährleisten, müssen alle leeren Laufwerksschächte mit entsprechenden Platzhaltern bestückt sein. Abbildung 22. Entfernen und Installieren eines hot-swap-fähigen Laufwerksträgers Entriegelungstaste Laufwerksträger Griff des Festplattenträgers Nächste Schritte Wenn Sie das Festplattenlaufwerk nicht sofort austauschen, setzen Sie einen Platzhalter in den leeren Laufwerksschacht ein oder installieren Sie einen Laufwerksträger.

  • Seite 71: Installieren Eines Hot-Swap-Fähigen Festplattenlaufwerks In Einem Hot-Swap-Fähigen Laufwerksträger

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 72: Installieren Eines Hot-Swap-Fähigen Laufwerksträgers

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 73: Installieren Eines Hot-Swap-Fähigen 2,5-Zoll-Laufwerks In Einem 3,5-Zoll-Laufwerkadapter

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 74: Installieren Eines 3,5-Zoll-Festplattenadapters In Einem Hot-Swap-Fähigen 3,5-Zoll-Festplattenträger

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 75: Entfernen Eines 3,5-Zoll-Festplattenadapters Aus Einem Hot-Swap-Fähigen 3,5-Zoll-Festplattenträger

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 76: Verkabelungsdiagramme Für Festplattenlaufwerke

    Verkabelungsdiagramme für Festplattenlaufwerke Verkabelung für vier 3,5-Zoll-Festplattenlaufwerke Abbildung 26. Verkabelung für vier 3,5-Zoll-Festplattenlaufwerke mit der PERC-Karte Netzanschluss für Festplatten-/optisches SAS-A-Anschluss Laufwerk auf der Systemplatine PERC-Karte Systemplatine Anschluss für SATA-/optisches Laufwerk auf Kabelführungsklammer der Systemplatine Optisches Laufwerk Festplatte (4)
  • Seite 77 Abbildung 27. Verkabelung für vier 3,5-Zoll-Festplattenlaufwerke mit dem SATA-Anschluss auf der Systemplatine Systemplatine Anschluss für SATA-/optisches Laufwerk auf der Systemplatine Mini-SAS-Anschluss auf der Systemplatine für Kabelführungsklammer SATA-Festplatten Optisches Laufwerk Festplatte (4) Netzanschluss für Festplatten-/optisches Laufwerk auf der Systemplatine...

  • Seite 78: Verkabelung Für Zwei 3,5-Zoll-Festplattenlaufwerke

    Verkabelung für zwei 3,5-Zoll-Festplattenlaufwerke Abbildung 28. Verkabelung für zwei 3,5-Zoll-Festplattenlaufwerke mit der PERC-Karte Netzanschluss für Festplatten-/optisches SAS-Port A Laufwerk auf der Systemplatine PERC-Karte Systemplatine Anschluss für SATA-/optisches Laufwerk auf Kabelführungsklammer der Systemplatine Optisches Laufwerk Festplattenlaufwerk (2)

  • Seite 79: Optisches Laufwerk (Optional)

    Abbildung 29. Verkabelung für zwei 3,5-Zoll-Festplattenlaufwerke mit dem SATA-Anschluss auf der Systemplatine Systemplatine Anschluss für SATA-/optisches Laufwerk auf der Systemplatine Mini-SAS-Anschluss auf der Systemplatine für Kabelführungsklammer SATA-Festplatten Optisches Laufwerk Festplattenlaufwerk (2) Netzanschluss für Festplatten-/optisches Laufwerk auf der Systemplatine Optisches Laufwerk (optional) Optische Laufwerke rufen Daten ab und speichern diese auf optischen Discs wie Compact Discs (CD), Digital Versatile Discs (DVD) und Blu-ray Discs (BD).

  • Seite 80: Entfernen Des Optionalen Optischen Laufwerks

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 81: Installieren Des Optionalen Optischen Laufwerks

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 82: Entfernen Des Lüfterplatzhalters

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 83: Installieren Des Lüfterplatzhalters

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 84: Entfernen Eines Kühlungslüfters

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 85: Einsetzen Eines Kühlungslüfters

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 86: Interner Usb-Speicherstick (Optional)

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 87: Erweiterungskarten Und Erweiterungskarten-Riser

    Setzen Sie den Ersatz-USB-Schlüssel in den USB-Anschluss ein. Abbildung 33. Austauschen des internen USB-Sticks USB-Speicherstick Anschluss für USB-Speicherstick Nächste Schritte Installieren Sie den Erweiterungskarten-Riser. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Systems. Drücken Sie während des Startvorgangs die Taste F2, um das System-Setup aufzurufen, und überprüfen Sie, ob das System den USB-Stick erkennt.
  • Seite 88 Tabelle 14. Erweiterungskartensteckplätze auf dem Erweiterungskarten-Riser PCIe-Steckplatz auf dem Bauhöhe Baulänge Verbindungs Steckplatzbreite Erweiterungskarten- bandbreite Riser Halbe Bauhöhe Halbe Baulänge Volle Bauhöhe Halbe Baulänge ANMERKUNG: Die Erweiterungskarten sind nicht hot-swap-fähig. Die folgende Tabelle enthält Vorschläge für die Installation von Erweiterungskarten hinsichtlich bestmöglicher Kühlung und mechanischer Unterbringung.

  • Seite 89: Entfernen Des Erweiterungskarten-Risers

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 90 Abbildung 34. Entfernen und Installieren des Erweiterungskarten-Risers Erweiterungskarten-Riser Griffstelle (2) Erweiterungskartenverriegelung Führungsschlitz auf dem Gehäuse Riseranschluss auf der Systemplatine Führungsstift auf der Systemplatine Führungsschlitz auf dem Erweiterungskarten-Riser Nächste Schritte Installieren Sie den Erweiterungskarten-Riser. Verwandte Links Entfernen einer Erweiterungskarte Installieren einer Erweiterungskarte Installieren des Erweiterungskarten-Risers...

  • Seite 91: Installieren Des Erweiterungskarten-Risers

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 92 ANMERKUNG: Der Einbau eines Abdeckblechs über einem leeren Erweiterungskarten- Steckplatz ist erforderlich, damit die FCC-Zertifizierung (Federal Communications Commission) des Systems beibehalten wird. Die Abdeckungen halten auch Staub und Schmutz vom System fern und helfen, die korrekte Kühlung und den Luftstrom innerhalb des Systems aufrechtzuerhalten.
  • Seite 93 Abbildung 36. Entfernen und Installieren einer Erweiterungskarte aus dem/in den Erweiterungskarten- Riser PERC-Karte Erweiterungskartenanschluss auf dem Riser Griffstelle (2) Erweiterungskarten-Riser LED-Anschluss auf der Systemplatine LED-Kabel LED-Anschluss auf der PERC-Karte Nächste Schritte Installieren Sie die Erweiterungskarte. Installieren Sie den Erweiterungskarten-Riser Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Systems.

  • Seite 94: Installieren Einer Erweiterungskarte

    Speicherung sowie eine an die eigenen Bedürfnisse angepasste Umgebung bereit, die Automatisierung der Serverkonfiguration, Scripts und Abbilderstellung ermöglicht. Sie emuliert USB-Gerät(e). Weitere Informationen finden Sie im „Integrated Dell Remote Access Controller User's Guide“ (Dell Benutzerhandbuch für integrierten Remote Access Controller) unter dell.com/esmmanuals.

  • Seite 95: Austauschen Einer Vflash Sd-Karte

    Bereitstellungsumgebung, die eine Automatisierung von Serverkonfiguration, Skripts und Anzeigen ermöglicht. Sie emuliert USB-Geräte. Weitere Informationen finden Sie im „Integrated Dell Remote Access Controller User's Guide“ (Benutzerhandbuch zum integrierten Dell Remote Access Controller) unter Dell.com/idracmanuals. Austauschen einer vFlash SD-Karte Lokalisieren Sie den Steckplatz der vFlash SD-Karte auf der Rückseite des Gehäuses.
  • Seite 96 Schritte Lösen Sie die Schrauben, mit der/denen der iDRAC-Port-Kartenhalter an der Systemplatine befestigt ist. Ziehen Sie die iDRAC-Port-Karte aus dem iDRAC-Port-Kartenanschluss auf der Systemplatine, und nehmen Sie die Karte aus dem Gehäuse. Abbildung 38. Entfernen und Installieren der iDRAC-Port-Karte Schraube iDRAC-Anschluss iDRAC-Port-Kartenplatine Steckplatz für vFlash SD-Medienkarte...

  • Seite 97: Installieren Der Optionalen Idrac-Port-Karte

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 98 ANMERKUNG: Dies ist eine vor Ort austauschbare Einheit (Field Replaceable Unit, FRU). Das Entfernen und die Installation der Einheit sollten nur von zertifizierten Dell Servicetechnikern durchgeführt werden. Sicherheitshinweise müssen strikt befolgt werden. Halten Sie den Kreuzschlitzschraubenzieher Nr. 2 bereit. Befolgen Sie die Schritte unter Vor der Arbeit an Komponenten im Inneren des Systems..

  • Seite 99: Entfernen Des Prozessors

    Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben. ANMERKUNG: Dies ist eine vor Ort austauschbare Einheit (Field Replaceable Unit, FRU). Das Entfernen und die Installation der Einheit sollten nur von zertifizierten Dell Servicetechnikern durchgeführt werden. Sicherheitshinweise müssen strikt befolgt werden.
  • Seite 100 Abbildung 40. Öffnen und Schließen der Prozessorabdeckung Prozessorabdeckung Lasche an der Prozessorabdeckung Sockelhebel...

  • Seite 101: Einbauen Des Prozessors

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die...
  • Seite 102 ANMERKUNG: Dies ist eine vor Ort austauschbare Einheit (Field Replaceable Unit, FRU). Das Entfernen und die Installation der Einheit sollten nur von zertifizierten Dell Servicetechnikern durchgeführt werden. Sicherheitshinweise müssen strikt befolgt werden. Bevor Sie ein Systemupgrade durchführen, laden Sie die aktuelle Version des System-BIOS von Dell.com/support herunter.

  • Seite 103: Einsetzen Des Kühlkörpers

    Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben. ANMERKUNG: Dies ist eine vor Ort austauschbare Einheit (Field Replaceable Unit, FRU). Das Entfernen und die Installation der Einheit sollten nur von zertifizierten Dell Servicetechnikern durchgeführt werden. Sicherheitshinweise müssen strikt befolgt werden.
  • Seite 104 Abbildung 42. Auftragen von Wärmeleitpaste auf der Oberseite des Prozessors Prozessor Wärmeleitpaste Spritze für die Wärmeleitpaste Setzen Sie den Kühlkörper auf den Prozessor. ANMERKUNG: Stellen Sie sicher, dass der Pfeil auf dem Kühlkörper zur Rückseite des Gehäuses zeigt. Ziehen Sie eine der vier Schrauben fest, mit denen der Kühlkörper auf der Systemplatine befestigt ist. Ziehen Sie die Schraube diagonal gegenüber der ersten Schraube, die Sie festgezogen haben, fest.

  • Seite 105: Netzteil

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 106: Installieren Eines Verkabelten Netzteils

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 107: Systembatterie

    Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben. ANMERKUNG: Dies ist eine vor Ort austauschbare Einheit (Field Replaceable Unit, FRU). Das Entfernen und die Installation der Einheit sollten nur von zertifizierten Dell Servicetechnikern durchgeführt werden. Schritte Machen Sie den Batteriesockel ausfindig.
  • Seite 108 Abbildung 44. Entfernen der Systembatterie Kunststoffstift Positive Seite des Akkuanschlusses Sicherungslaschen Um eine neue Systembatterie einzusetzen, halten Sie die Batterie mit dem positiven Pol (+) nach oben und schieben Sie sie unter die Sicherungslaschen. Drücken Sie den Akku in den Anschluss, bis sie einrastet. Abbildung 45.

  • Seite 109: Festplatten-Rückwandplatine

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 110 Abbildung 46. Entfernen und Installieren der Rückwandplatine für vier hot-swap-fähige 3,5-Zoll-SAS/ SATA-Festplatten Führung (2) Festplattenrückwandplatine Sperrklinke (2) Stromkabel der Rückwandplatine Signalkabel der Rückwandplatine SAS_A-Anschluss auf der Rückwandplatine Festplattenanschluss (4)
  • Seite 111 Abbildung 47. Verkabelungsschema—Rückwandplatine für vier hot-swap-fähige 3,5-Zoll-SAS/SATA- Festplatten Netzteil Signalanschluss auf der Systemplatine Netzanschluss für Festplatten-/optisches Systemplatine Laufwerk auf der Systemplatine Anschluss für SATA-/optisches Laufwerk Mini-SAS-Anschluss für SATA- auf der Systemplatine Festplatten Kabelführungsklammer Optisches Laufwerk SATA-Anschluss auf der Festplatten- 10. Festplatten-Rückwandplatine Rückwandplatine 11.

  • Seite 112: Installieren Der Festplatten-Rückwandplatine

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 113 Schritte Lösen Sie die Kabel von der Bedienfeldplatine. VORSICHT: Wenden Sie keine übermäßige Kraft auf, wenn Sie das Bedienfeld entfernen, da Sie sonst die Anschlüsse beschädigen könnten. Halten Sie den oberen Rand des LCD-Bedienfelds an den Ecken fest und ziehen Sie es nach oben, bis die Halterungen entriegelt sind.

  • Seite 114: Installieren Der Lcd-Bedienfeldbaugruppe

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 115: Entfernen Der Led-Bedienfeldbaugruppe

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 116 Abbildung 50. Entfernen und Installieren des LED-Moduls – Gehäuse für vier verkabelte Festplatten LED-Modul Schraube (2) Steckplatz am Gehäuse...

  • Seite 117: Installieren Der Led-Bedienfeldbaugruppe

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 118: Systemplatine

    Sie zusammen mit Ihrem Produkt erhalten haben. ANMERKUNG: Dies ist eine vor Ort austauschbare Einheit (Field Replaceable Unit, FRU). Das Entfernen und die Installation der Einheit sollten nur von zertifizierten Dell Servicetechnikern durchgeführt werden. VORSICHT: Wenn Sie das TPM (Trusted Program Module) mit Verschlüsselung verwenden, werden Sie möglicherweise aufgefordert, während des System- oder Programm-Setups einen...
  • Seite 119 Kühlkörper und Prozessor iDRAC-Port-Karte (falls installiert) Schritte Trennen Sie alle Kabel von der Systemplatine. VORSICHT: Achten Sie darauf, die Systemidentifikationstaste nicht zu beschädigen, während Sie die Systemplatine vom Gehäuse entfernen. Entfernen Sie die Schrauben von der Systemplatine und schieben Sie die Systemplatine zur Vorderseite des Gehäuses.

  • Seite 120: Einsetzen Der Systemplatine

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die...
  • Seite 121 Systems. Importieren Sie Ihre neue oder vorhandene Lizenz für iDRAC Enterprise. Weitere Informationen finden Sie im Integrated Dell Remote Access Controller User’s Guide (Integrated Dell Remote Access Controller-Benutzerhandbuch) unter Dell.com/idracmanuals. ANMERKUNG: Wenn Sie die Funktion „Einfache Wiederherstellung“ verwenden, müssen Sie keine vorhandene Lizenz für iDRAC Enterprise importieren.

  • Seite 122: Wiederherstellen Der Service-Tag-Nummer Mithilfe Der Easy-Restore-Funktion

    Drücken Sie auf Y, um die Service-Tag-Nummer, die Lizenz und die Diagnoseinformationen wiederherzustellen. • Drücken Sie auf N, um zu den Dell Lifecycle Controller-basierten Wiederherstellungsoptionen zu navigieren. • Drücken Sie auf <F10>, um Daten von einem zuvor erstellten Hardware Server Profile (Hardwareserver-Profil) wiederherzustellen.

  • Seite 123: Modul Vertrauenswürdige Plattform

    Weitere Informationen finden Sie im Integrated Dell Remote Access Controller User‘s Guide (Benutzerhandbuch für integrierten Dell Remote Access Controller) unter Dell.com/idracmanuals. Modul Vertrauenswürdige Plattform Trusted Platform Module (TPM) ist ein dedizierter Mikroprozessor, der darauf ausgelegt ist, Hardware durch die Integration kryptographischer Schlüssel in Geräte zu sichern. Eine Software kann mithilfe eines Trusted Platform Module Hardwaregeräte authentifizieren.

  • Seite 124: Initialisieren Des Tpm Für Bitlocker-Benutzer

    Abbildung 54. Einsetzen des TPM TPM-Anschluss Steckplatz am TPM-Anschluss Kunststoff-Schraube Steckplatz auf der Systemplatine Nächste Schritte Bauen Sie die Systemplatine ein. Befolgen Sie die Schritte im Abschnitt „Nach der Arbeit an Komponenten im Inneren Ihres Systems“. Verwandte Links Einsetzen der Systemplatine Initialisieren des TPM für BitLocker-Benutzer Initialisieren Sie das TPM.

  • Seite 125: Fehlerbehebung Beim System

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 126: Fehlerbehebung Bei Einem Usb-Gerät

    Wenn die Tests erfolgreich ausgeführt werden, ist das Problem nicht auf die Grafikhardware zurückzuführen. Nächste Schritte Wenn die Tests fehlschlagen, lesen Sie den Abschnitt „Wie Sie Hilfe bekommen“. Fehlerbehebung bei einem USB-Gerät Voraussetzungen ANMERKUNG: Im Folgenden werden die Schritte 1 bis 5 beschrieben, um Störungen bei einer USB- Tastatur oder -Maus zu beheben.

  • Seite 127: Fehlerbehebung Bei Einem Seriellen E/A-Gerät

    Fehlerbehebung bei einem seriellen E/A-Gerät Schritte Schalten Sie das System und die an die serielle Schnittstelle angeschlossenen Peripheriegeräte aus. Ersetzen Sie das serielle Schnittstellenkabel durch ein anderes, funktionierendes Kabel und schalten Sie das System und das serielle Gerät ein. Wenn sich das Problem auf diese Weise lösen lässt, muss das Schnittstellenkabel gegen ein funktionsfähiges Kabel ausgetauscht werden.

  • Seite 128: Fehlerbehebung Bei Feuchtigkeit Im System

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 129: Fehlerbehebung Bei Einem Beschädigten System

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 130: Fehlerbehebung Bei Netzteilen

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 131: Fehlerbehebung Bei Kühlungsproblemen

    „Fan Speed Offset“ oder die minimale Lüftergeschwindigkeit eine höhere Lüftergeschwindigkeit fest. Über RACADM-Befehle: Führen Sie den Befehl racadm help system.thermalsettings aus. Weitere Informationen finden Sie im „Integrated Dell Remote Access User's Guide“ (Dell Benutzerhandbuch zum integrierten Remote Access) unter Dell.com/idracmanuals.

  • Seite 132: Fehlerbehebung Bei Lüftern

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 133: Fehlerbehebung Bei Einem Internen Usb-Stick

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 134: Fehlerbehebung Bei Einer Sd-Karte

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 135: Fehlerbehebung Bei Einem Optischen Laufwerk

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 136: Fehlerbehebung Bei Einem Speichercontroller

    Wenn das System mit einem RAID-Controller ausgestattet ist und die Festplatten in einem RAID- Array konfiguriert sind, gehen Sie wie folgt vor. a. Starten Sie das System neu und drücken Sie die Taste F10 während des Systemstarts, um den Dell Lifecycle-Controller auszuführen. Führen Sie dann den Hardware-Konfigurationsassistenten aus, um die RAID-Konfiguration zu überprüfen.

  • Seite 137: Fehlerbehebung Bei Erweiterungskarten

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 138: Fehlerbehebung Bei Prozessoren

    Systemmeldungen Eine Liste der Ereignis- und Fehlermeldungen, die von der System-Firmware und den Agenten, die die Systemkomponenten überwachen, generiert wird, finden Sie im „Dell Event and Error Messages Reference Guide“ (Referenzhandbuch zu Ereignis- und Fehlermeldungen) unter Dell.com/ openmanagemanuals > OpenManage Software Warnmeldungen Eine Warnmeldung macht auf mögliche Probleme aufmerksam und fordert Sie zu einer Reaktion auf,...

  • Seite 139: Diagnosemeldungen

    ANMERKUNG: Warnmeldungen werden entweder vom Anwendungsprogramm oder vom Betriebssystem ausgegeben. Weitere Informationen finden Sie in der Dokumentation des Betriebssystems oder der jeweiligen Anwendung. Diagnosemeldungen Die Diagnosedienstprogramme des Systems geben eventuell Meldungen aus, wenn Sie auf dem System Diagnosetests ausführen. Weitere Informationen über die Systemdiagnose finden Sie unter „Verwenden der Systemdiagnose“.

  • Seite 140: Verwenden Der Systemdiagnose

    Verwenden der Systemdiagnose Führen Sie bei Störungen im System die Systemdiagnose durch, bevor Sie Dell zwecks technischer Unterstützung kontaktieren. Der Zweck der Systemdiagnose ist es, die Hardware des Systems ohne zusätzliche Ausrüstung und ohne das Risiko von Datenverlust zu testen. Wenn Sie ein Problem nicht selbst beheben können, können Service- und Supportmitarbeiter die Diagnoseergebnisse zur Lösung des...

  • Seite 141: Ausführen Der Integrierten Systemdiagnose Über Den Dell Lifecycle Controller

    Ausführen der integrierten Systemdiagnose über den Dell Lifecycle Controller Drücken Sie beim Hochfahren des Systems die Taste <F11>. Klicken Sie auf Hardware Diagnostics (Hardwarediagnose)→ Run Hardware Diagnostics (Hardwarediagnose ausführen). Das Fenster ePSA Pre-boot System Assessment (ePSA-Systemüberprüfung vor dem Start) wird angezeigt und listet alle Geräte auf, die im System erkannt wurden.

  • Seite 142: Jumper Und Anschlüsse

    Jumper und Anschlüsse Jumper und Anschlüsse auf der Systemplatine Abbildung 55. Jumper und Anschlüsse auf der Systemplatine Tabelle 16. Jumper und Anschlüsse auf der Systemplatine Element Konnektor Beschreibung PCIE_G3_X8 PCIe-Kartenanschluss 2 INT_USB_3.0 Interner USB-Anschluss 3.0 CPU1 Prozessorsockel J_AMEA1 iDRAC-Port-Kartenanschluss A3, A1, A4, A2 Speichermodulsockel...

  • Seite 143: Jumper-Einstellungen Auf Der Systemplatine

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 144: Deaktivieren Eines Verlorenen Kennworts

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 145 Setzen Sie den Jumper auf der Systemplatine von den Kontaktstiften 1 und 2 auf die Kontaktstifte 2 und 3. Bringen Sie die Systemabdeckung an. 10. Schließen Sie das System wieder an das Stromnetz an und schalten Sie das System sowie alle angeschlossenen Peripheriegeräte ein.

  • Seite 146: Technische Daten

    Technische Daten Abmessungen und Gewicht Abmessungen Abmessungen und Gewicht Höhe 42,8 mm (1,68 Zoll) Breite mit Rack- 482,38 mm (19 Zoll) Befestigungseleme nten Breite ohne Rack- 434,15 mm (17,09 Zoll) Befestigungseleme Tiefe ohne 497 mm (19,5 Zoll) Frontverkleidung Maximalgewicht 8,78 kg eines Gehäuses für zwei 2,5-Zoll- Festplatten...

  • Seite 147: Technische Daten Des Prozessors

    Abmessungen Abmessungen und Gewicht Leergewicht eines 5,25 kg Gehäuses für vier hot-swap-fähige 3,5-Zoll- Festplatten Technische Daten des Prozessors Prozessor Technische Daten Ein Intel der Serie E3-1200 V5 Erweiterungsbus – Technische Daten PCI-Express- Technische Daten Erweiterungsst eckplätze der 3. Generation, Verwendung Erweiterungska rten-Risern PCIE_G3_X16...

  • Seite 148: Stromversorgung - Technische Daten

    PERC H730, PERC H330, PERC H830, PERC S130. Controllers ANMERKUNG: Das System unterstützt Software -RAID S130 und eine PERC- Karte. Weitere Informationen zum Software-RAID finden Sie in der Dokumentation zum Dell PowerEdge RAID-Controller (PERC) unter Dell.com/ storagecontrollermanuals. Laufwerk – Technische Daten Drives Technische Daten...

  • Seite 149: Anschlüsse - Technische Daten

    Zwei 4-polige Anschlüsse, USB 2.0-konform Video VGA, 15-polig Interne Technische Daten Anschlüsse Ein 9-poliger USB 3.0-konformer Anschluss Technische Videodaten Video Technische Daten Grafiktyp Integrierte Matrox G200 Videospeicher 16 MB gemeinsam genutzt Umgebungsbedingungen ANMERKUNG: Weitere Informationen zu Umgebungsbedingungen bei verschiedenen Systemkonfigurationen finden Sie unter Dell.com/environmental_datasheets.
  • Seite 150 Temperatur Technische Daten Bei Lagerung -40 °C bis 65 °C (–40 °F bis 149 °F) Dauerbetrieb (für 10 °C bis 35 °C (50 °F bis 95 °F) ohne direkte Sonneneinstrahlung auf die Geräte. Höhen unter 950 m oder 3.117 Fuß) Maximaler 20 °C/h (36 °F/h) Temperaturgradien...
  • Seite 151 verursacht, müssen Sie eventuell die Umgebungsbedingungen korrigieren. Die Verbesserung von Umgebungsbedingungen unterliegt der Verantwortung des Kunden. Partikelversch Technische Daten mutzung Luftfilterung Rechenzentrum-Luftfilterung gemäß ISO Klasse 8 pro ISO 14644-1 mit einer oberen Konfidenzgrenze von 95 %. ANMERKUNG: Gilt ausschließlich für Rechenzentrumsumgebungen. Luftfilterungsanforderungen beziehen sich nicht auf IT-Geräte, die für die Verwendung außerhalb eines Rechenzentrums, z.

  • Seite 152: Wie Sie Hilfe Bekommen

    Globaler technischer Support. b. Die Seite Technischen Support Kontaktieren wird angezeigt. Sie enthält Angaben dazu, wie Sie das Team des weltweiten technischen Supports von Dell anrufen oder per Chat oder E-Mail kontaktieren können. Ausfindigmachen der Service-Tag-Nummer Ihres Systems Ihr System wird durch einen eindeutigen Express-Servicecode und eine eindeutige Service-Tag-Nummer identifiziert.

  • Seite 153: Feedback Zur Dokumentation

    Feedback zur Dokumentation Klicken Sie auf allen Seiten der Dell Dokumentation auf den Link Feedback (Rückmeldung), füllen Sie das Formular aus und klicken Sie auf Submit (Senden), um uns Ihre Rückmeldung zukommen zu lassen. Zugriff auf Systeminformationen mithilfe von QRL Sie können den Quick Resource Locator (QRL) verwenden, um schnell Zugriff auf die Informationen zu...

Diese Anleitung auch für:

E33s series

Inhaltsverzeichnis
