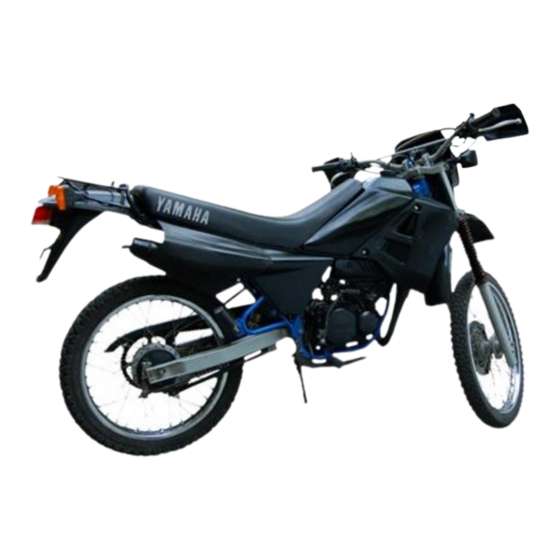

- Seite 1 (ab Baujahr 1989 3MN) Bedienungsanleitung Service Informationen Werkstatthandbuch www.nordic-dt-power.de DT50R...
-
Seite 2: Benutzung Dieser Anleitung
Vorwort Nachdem es keine richtige Anleitung für die Yamaha DT50R gibt, habe ich mir vorgenommen, aus den vorhandenen Unterlagen und den Erfahrungen aus unserem Forum (www.nordic-dt-power.de bzw. www.dt50r.de), euch eine Anleitung zur Verfügung zu stellen. Diese Anleitung soll nicht zur Bereicherung weitergegeben werden. - Seite 3 Inhaltsverzeichnis Bedienungsanleitung Identifizierung der DT50R………………………………………………………………..5 Übersicht der Bedienelemente...………………………………………………………...6 Ansicht der Betriebserlaubnis………………………………………………………….. Service Informationen Technische Daten………………………………………………………………………… Drehmomente……………………………………………………………………………… Kabelverlegeplan………………………………………………………………………… Schaltbild……………………………………………………………………………………. Was muß wann gewartet werden ………………………………………………………. Werkstatthandbuch Lauferei wenn die Betriebserlaubnis fehlt……………………………. Anhang Danksagung…………………………………………………………………. Bilder verschiedener DTs aus dem Forum………………………………. Stichwortregister……………………………………………………………. Glossar…………………………………………………………………………...
- Seite 4 Die Schlüsselnummer steht direkt auf dem Schlüssel. Sollten im laufe der Zeit Schlösser getauscht worden sein, kann es sein, dass du verschieden Schlüsselnummern hast. Trage am besten alle ein. Hierzu können folgende Schlüssel vorhanden sein. Zündschloss Lenkradschloss Tankschloss Helmschloss Rahmennummer www.nordic-dt-power.de DT50R...
-
Seite 5: Übersicht Der Bedienelemente
Übersicht der Bedienelemente Die Bilder können abweichen von der Ansicht deines Mopeds, da die DTs hier schon mit Veränderungen versehen sind. So sind z.B. unterschiedliche Handschalen oder Lampenmasken angebaut. www.nordic-dt-power.de DT50R... -
Seite 6: Technische Daten
Maximalleistung/200 Hub 1,40 bis 1,64 mm (0,085 bis 0,100 cu, in) Einstellmarkierung der Riemenscheibe Im Leerlauf Motoröltyp Yamaha Oil 2T oder für luftgekühlte Zweitakter Getriebeölsorte SAE10W30 des Typs SE Ölfassungsvermögen: Motoröl (Zweitakt-Öltank) 1,1 L (0,97 Imp qt, 1,166 US qt) Getriebeöl... - Seite 7 27 Grad Nachlaufbetrag 113 mm (5,2 in) Lenker: Lagertyp Kugellager Größe der Kugeln im Lager oben (Anzahl) Durchmesser 4,76 mm (0,19 in) (22 Stück) Größe der Kugeln im Lager unten (Anzahl) Durchmesser 6,35 mm (0,25 in) (19 Stück) www.nordic-dt-power.de DT50R...
- Seite 8 500 mm (19,68 in) Federkonstante K1 2,66 N/mm (0,266 kg/mm, 14,9 Ib/lin) Federkonstante K2 3,51 N/mm (0,351 kg/mm, 19,66Ib/in) 0 bis 150 mm (0 bis 5,90 in) 150 bis 190 mm (5,90 bis 7,48 in) Weitere Feder Keine www.nordic-dt-power.de DT50R...
- Seite 9 (Gasdruck Min/Max-Werte in kg/qcm und psi) (14 bis 15,5 kg/qcm, 199,1 bis 220,4 psi) Zündung: Zündung / Generator CDI Schwungrad Magnettyp / Hersteller F3MR / Yamaha Sensorenwiderstand 16 bis 24 Ohm (Weiß / Grün-Schwarz) Impulsspulenwiderstand 304 bis 456 Ohm (Schwarz / Rot-Schwarz) CDI-Modell / Hersteller 3MP / Yamaha Zündverstellung (B.T.D.C.)
- Seite 10 12V / 15W Bremslicht / Schlusslicht 12V / 21/5W Blinker 4 mal 12V / 10W (4 mal) Kennzeichenbeleuchtung 12V / 5W Instrumentenbeleuchtung 12V / 3,4W Kontrollleuchten: Blinkkontrollleuchte 12V / 3,4W Ölwarnleuchte 12V / 3,4W Leerlaufleuchte (Neutral) 12V / 3,4W -10- www.nordic-dt-power.de DT50R...
- Seite 11 Gewinde der Befestigungselemente trocken und sauber sein. Alle Teile sollten Zimmertemperatur aufweisen. Anzugsdrehmomente (Mutter) (Bolzen/Gewinde) m-kg ft-lb 10 mm 6 mm 12 mm 8 mm 14 mm 10 mm 17 mm 12 mm 19 mm 14 mm 22 mm 16 mm 13,0 -11- www.nordic-dt-power.de DT50R...
- Seite 12 Seilzugende (Vorderradbremse und Leichtes Litiumfett Kupplung Drehzapfen (Hand und Kupplungshebel, Leichtes Litiumfett Fußbremshebel) Dämpferstifte (Stoßdämpfer) Leichtes Litiumfett Achsbolzen (Schwinge) Leichtes Litiumfett Achse (Vorderrad) Leichtes Litiumfett Achse (Hinterrad) Leichtes Litiumfett Hülse (Vorderer Nut) Leichtes Litiumfett Zahnräder des Tachometers Leichtes Litiumfett -12- www.nordic-dt-power.de DT50R...
- Seite 13 -13- www.nordic-dt-power.de DT50R...
- Seite 14 -14- www.nordic-dt-power.de DT50R...
- Seite 15 -15- www.nordic-dt-power.de DT50R...
- Seite 16 Glossar ASS = Ansaugstutzen das Verbindungselement zwischen Zylinder und Vergaser in dem das Wasser/Luftgemisch mit dem Zweitaktölvermischt wird. (nur wenn über die originale Ölpumpe zugeführt wird) -16- www.nordic-dt-power.de DT50R...
