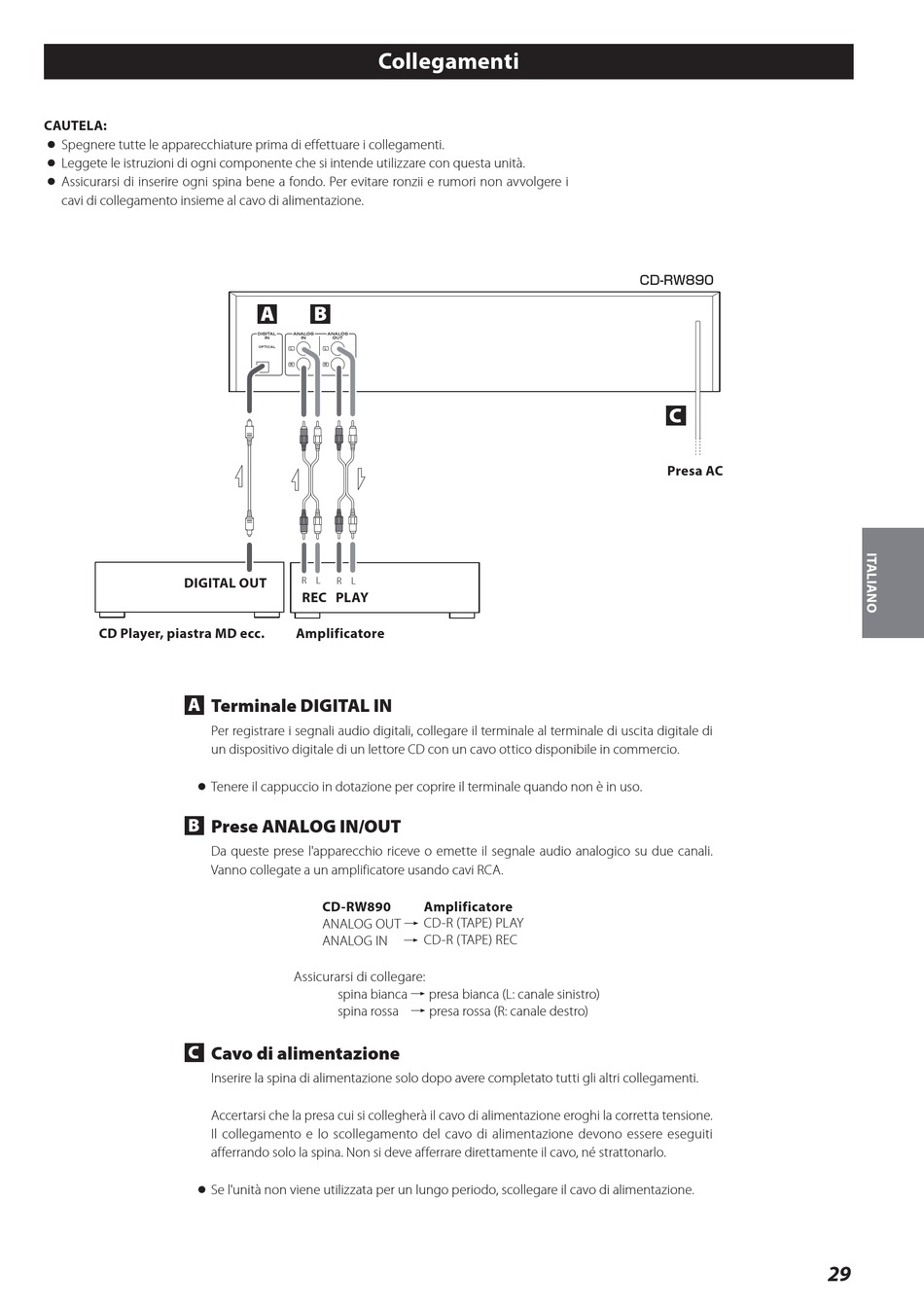

Collegamenti - Teac CD-RW890 Bedienungsanleitung

CAUTELA:
<
Spegnere tutte le apparecchiature prima di effettuare i collegamenti.
<
Leggete le istruzioni di ogni componente che si intende utilizzare con questa unità.
<
Assicurarsi di inserire ogni spina bene a fondo. Per evitare ronzii e rumori non avvolgere i
cavi di collegamento insieme al cavo di alimentazione.
DIGITAL OUT
CD Player, piastra MD ecc.
A
Terminale DIGITAL IN
Per registrare i segnali audio digitali, collegare il terminale al terminale di uscita digitale di
un dispositivo digitale di un lettore CD con un cavo ottico disponibile in commercio.
<
Tenere il cappuccio in dotazione per coprire il terminale quando non è in uso.
B
Prese ANALOG IN/OUT
Da queste prese l'apparecchio riceve o emette il segnale audio analogico su due canali.
Vanno collegate a un amplificatore usando cavi RCA.
C
Cavo di alimentazione
Inserire la spina di alimentazione solo dopo avere completato tutti gli altri collegamenti.
Accertarsi che la presa cui si collegherà il cavo di alimentazione eroghi la corretta tensione.
Il collegamento e lo scollegamento del cavo di alimentazione devono essere eseguiti
afferrando solo la spina. Non si deve afferrare direttamente il cavo, né strattonarlo.
<
Se l'unità non viene utilizzata per un lungo periodo, scollegare il cavo di alimentazione.

Collegamenti

A B
R L R L
REC PLAY
Amplificatore
CD-RW890 Amplificatore
ANALOG OUT q CD-R (TAPE) PLAY
q CD-R (TAPE) REC
ANALOG IN
Assicurarsi di collegare:
spina bianca q presa bianca (L: canale sinistro)
spina rossa q presa rossa (R: canale destro)
CD-RW890
C
Presa AC
