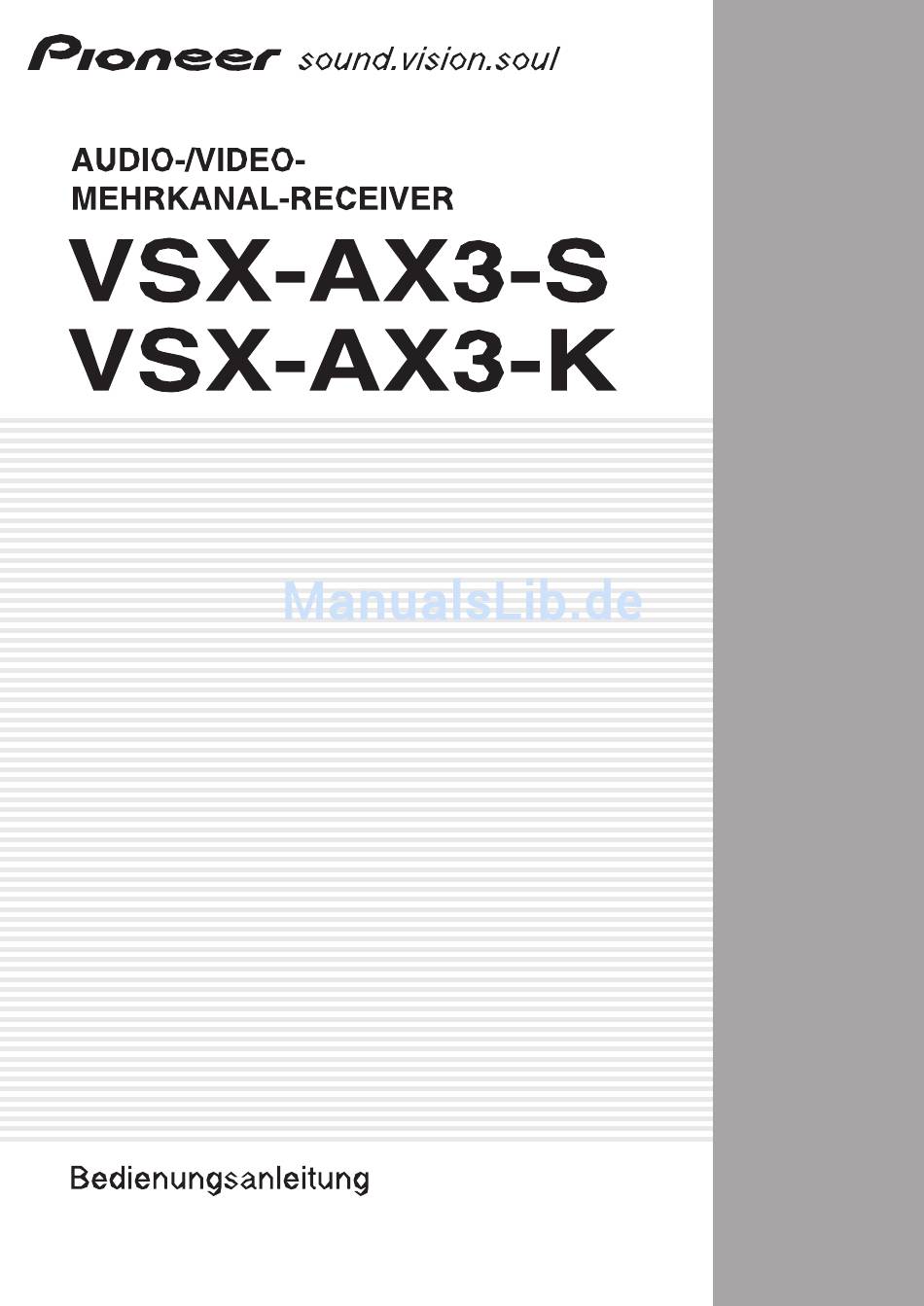

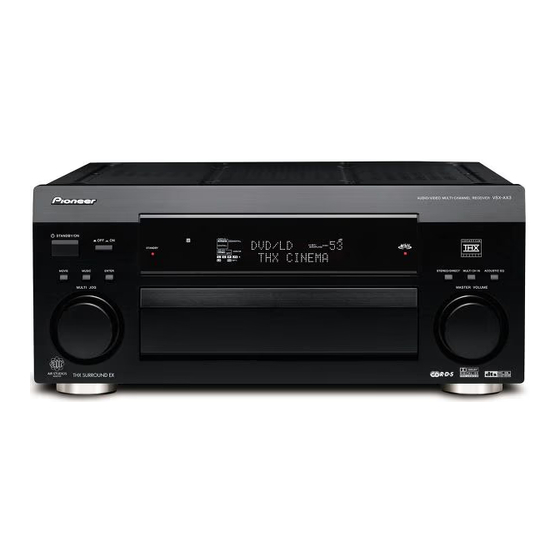

Pioneer VSX-AX3-S Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Pioneer Anleitungen
  4. Empfänger
  5. VSX-AX3-S
  6. Bedienungsanleitung

Pioneer VSX-AX3-S Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

1
Ge

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Pioneer VSX-AX3-S

Inhaltszusammenfassung für Pioneer VSX-AX3-S

  • Seite 2 HINWEIS: DER WARNAUFKLEBER MIT DER WARNUNG, DASS SICH IM GERÄTE-INNERN KEINE VOM BENUTZER ZU WARTENDE TEILE BEFINDEN, IST AM GEHÄUSE ANGEBRACHT. Wir danken lhnen für den Kauf dieses Pioneer- Produkts. Lesen Sie sich bitte diese Bedienungsanleitung durch. Dann wissen Sie, wie Sie lhr Gerät richtig bedienen.

  • Seite 3: Aufstellung Des Receivers

    Aufstellung des Receivers BELÜFTUNG: Wenn Sie dieses Gerät installieren, achten Sie darauf, daß Sie um das Gerät herum für die Belüftung Platz lassen, um die Wärmeabstrahlung zu verbessern (mindestens 60 cm oben, 10 cm hinten und 30 cm an jeder Seite). WARNUNG: Schlitze und andere Öffnungen im Gehäuse gewährleisten einen zuverlässigen Betrieb des...

  • Seite 4: Inhaltsverzeichnis

    Inhaltsverzeichnis Merkmale ..........6 Einstellung des Surround-Klangs ..36 Hinteres Surround-System ..........37 Vor Inbetriebnahme ......7 NORMAL-Einstellung ............38 Einstellung der Lautsprecher ........39 Überprüfen des mitgelieferten Zubehörs ......7 Kanalpegel ..............41 Vorbereitung der Fernbedienung ........7 Lautsprecher-Entfernung ..........42 Einlegen der Batterien ...........
  • Seite 5 (SECOND ZONE) ............71 Bi-Amping der Front-Lautsprecher (FRONT BI-AMP) ............71 Lautsprechertaste (SPEAKERS) ......... 72 Anschluss zusätzlicher Verstärker ......... 73 Das PIONEER SR-System: Bedienung anderer PIONEER-Komponenten ..........74 Mehrfachbedienung ............75 Ausführung der Mehrfachbedienung ......76 Ausschalten des Systems ..........77 Verwendung von SYSTEM OFF ........

  • Seite 6: Merkmale

    Before You Start Merkmale Multichannel Acoustic Calibration EQ System (MCACC) Um für den Benutzer die Durchführung der Einstellungen möglichst unkompliziert zu machen, haben wir das MCACC-System entwickelt. Diese einzigartige und praktische Methode gewährleistet einen einwandfreien Surround-Klang des Receivers, und macht die problemlose Einstellung zum Kinderspiel. Wenn das mitgelieferte Mikrofon an der Frontplatte des Receivers angeschlossen wird, kann mit dem MCACC-System eine Überwachungsfunktion geschaffen werden, mit deren Hilfe die Klangparameter für den zu verwendenden Hörraum festgelegt werden können.

  • Seite 7: Vor Inbetriebnahme

    Before You Start Vor Inbetriebnahme Überprüfen des mitgelieferten Zubehörs Überprüfen Sie bitte, dass Sie folgendes Zubehör vollständig erhalten haben. „AA“ IEC LR6 AM-Rahmenantenne FM-Drahtantenne Batterien x 2 Netzkabel Mikrofon für automatische Mikrofonständer für Bedienung- Surround-Klangeinstellung automatische Surround- sanleitung Fernbedienung Klangeinstellung Vorbereitung der Fernbedienung Einlegen der Batterien Legen Sie die Batterien wie unten abgebildet in die Fernbedienung ein.

  • Seite 8: Betriebsreichweite Der Fernbedienung

    Vor Inbetriebnahme Betriebsreichweite der Fernbedienung Sie können den VSX-AX3 mit der Fernbedienung innerhalb einer ziemlich großen Reichweite bedienen. Richten Sie die Fernbedienung innerhalb der unten abgebildeten Reichweite auf den Fernbedienungssensor an der Frontplatte dieses Geräts. Die Fernbedienung funktioniert in den folgenden Fällen möglicherweise nicht vorschriftsmäßig: •...

  • Seite 9: Einstellungskurzanleitung Teil 1

    Einstellungskurzanleitung Teil 1 Einstellungskurzanleitung Teil 1 Heimkino: Grundlagen Die meisten Konsumenten verwenden Stereogeräte, um Musik zu hören, doch viele finden Heimkinosysteme noch ungewohnt, obwohl diese beim Hören von Soundtracks wesentlich vielfältigere Möglichkeiten bieten. Heimkino ist eigentlich ziemlich unkompliziert und diese kurze Anleitung sollte Ihnen die Grundlagen vermitteln. Heimkino bezieht sich auf die Nutzung mehrfacher Tonspuren in Kombination mit mehreren Lautsprechern, wodurch ein Surround-Klangeffekt erzielt wird.

  • Seite 10: Anschluss Ihres Dvd-Players Und Tv-Geräts

    Einstellungskurzanleitung Teil 1 Bevor Sie Anschlüsse durchführen oder ändern, schalten Sie die Stromversorgung aus und ziehen das Netzkabel aus der Steckdose. 1 Anschluss Ihres DVD-Players und TV-Geräts Um Dolby Digital/DTS-Soundtracks zu verwenden, die den Kern des Heimkinos bilden, müssen Sie Ihren DVD- Player über digitale Audioverbindungen anschließen.

  • Seite 11: Lautsprecheranschlüsse

    Einstellungskurzanleitung Teil 1 2 Lautsprecheranschlüsse Das Heimkino ist für eine Konfiguration mit fünf oder sieben Lautsprechern (Front links und rechts, Center, Surround links und rechts und am besten auch Surround hinten links und rechts) und einem Subwoofer entworfen, doch Sie können diesen Receiver auch mit weniger Lautsprechern verwenden.

  • Seite 12: Inbetriebnahme Des Hauptgeräts

    Einstellungskurzanleitung Teil 1 3 Inbetriebnahme des Hauptgeräts 1 Verbinden Sie das mitgelieferte Netzkabel mit der AC IN-Buchse dieses Receivers, und schließen Sie das andere Ende an einer Wandsteckdose an. 2 Drücken Sie auf die OFFON-Taste, um den Receiver auf den ON-Modus zu schalten. 3 Drücken Sie auf die STANDBY/ON-Taste, um den Receiver auf ON (ein) zu schalten.

  • Seite 13: Einstellungskurzanleitung Teil 2

    Einstellungskurzanleitung Teil 2 Einstellungskurzanleitung Teil 2 1 Automatische Einstellung des Surround-Klangs Wenn Ihnen die Einstellung Ihrer Surround-Lautsprecher zu kompliziert erscheint, brauchen Sie nur diese schnelle, automatische Methode anwenden, die als MCACC-System bezeichnet wird, um guten Surround-Klang zu erzielen. Sie müssen das Mikrofon anschließen, sodass der Receiver die Entfernung, Größe, Klangeigenschaften und den Schalldruckpegel der Lautsprecher ermitteln und somit die notwendigen Einstellungen durchführen kann.
  • Seite 14 Einstellungskurzanleitung Teil 2 Wählen Sie mit den -Tasten AUTO SETTING und drücken Sie auf ENTER. Es erscheinen einige Anweisungen für die automatische Einstellung, die Sie ausführen müssen. Überprüfen Sie, dass Sie Folgendes gemacht haben: das Mikrofon angeschlossen und Hindernisse vor den Lautsprechern entfernt.

  • Seite 15: Wählen Sie Exit Und Drücken Sie Auf

    Einstellungskurzanleitung Teil 2 Memo: 12 Wählen Sie mit den -Tasten einen • Überprüfen Sie, dass die Raumumgebung den Richtlinien entspricht, die während der automatischen Lautsprecher und drücken Sie auf ENTER. Einstellung am OSD angezeigt werden. Wenn die Wählen Sie dann mit den -Tasten die Raumumgebung für die automatische Einstellung nicht Größe jedes Lautsprechers einzeln.

  • Seite 16: Anschluss Ihrer Geräte

    Anschluss Ihrer Geräte Anschluss Ihrer Geräte Anschluss Ihres TV-Geräts Bevor Sie Anschlüsse durchführen oder ändern, schalten Sie die Stromversorgung aus und ziehen das Netzkabel aus der Steckdose. Schließen Sie Ihr TV-Gerät wie unten abgebildet an die Buchsen an. Verwenden Sie hierfür entweder S-Video- oder Composite Videokabel (die Qualität nimmt in dieser Reihenfolge ab), aber Sie müssen Ihren DVD- Player (und alle anderen Videokomponenten) mit demselben Typ Videokabel anschließen, mit dem Sie Ihr TV-Gerät anschließen.

  • Seite 17: Anschluss Von Videokomponenten

    Anschluss Ihrer Geräte Anschluss von Videokomponenten Bevor Sie Anschlüsse durchführen oder ändern, schalten Sie die Stromversorgung aus und ziehen das Netzkabel aus der Steckdose. Schließen Sie Ihre Videokomponenten wie auf dieser und der nächsten Seite abgebildet an. Für Videokomponenten (wie z. B. einen DVD-Player) sind zwei Arten von Verbindungen herzustellen, eine Video- und eine Audioverbindung.

  • Seite 18: Anschluss Von Vcrs (Videorecordern) Oder Dvrs (Digital-Video-Recordern)

    Anschluss Ihrer Geräte Anschluss von VCRs (Videorecordern) oder DVRs (Digital-Video- Recordern) Bevor Sie Anschlüsse durchführen oder ändern, schalten Sie die Stromversorgung aus und ziehen das Netzkabel aus der Steckdose. Stellen Sie eine Verbindung zum Videoausgang Ihres VCR/DVR entweder mit einem S-Video- oder Composite Videokabel her, je nachdem, wie Sie den Receiver an Ihr TV-Gerät angeschlossen haben (siehe Seite 16).

  • Seite 19: Anschluss Von Satelliten-Tv (Sat)-Komponenten

    Anschluss Ihrer Geräte Anschluss von Satelliten-TV (SAT)-Komponenten Bevor Sie Anschlüsse durchführen oder ändern, schalten Sie die Stromversorgung aus und ziehen das Netzkabel aus der Steckdose. Schließen Sie das Videosignal entweder über ein S-Video-oder Composite Videokabel an, je nachdem, wie Sie den Receiver an Ihr TV-Gerät angeschlossen haben (siehe Seite 16).

  • Seite 20: Anschluss Von Analogen Audiokomponenten

    Anschluss Ihrer Geräte Anschluss von analogen Audiokomponenten Bevor Sie Anschlüsse durchführen oder ändern, schalten Sie die Stromversorgung aus und ziehen das Netzkabel aus der Steckdose. Verbinden Sie Ihre Audiokomponenten wie unten abgebildet mit den Buchsen. Dabei handelt es sich ausschließlich um analoge Verbindungen und Ihre analogen Audiokomponenten (Plattenspieler, Kassettendeck) verwenden diese Buchsen.

  • Seite 21: Anschluss An Die Analogen Mehrkanaleingänge (Dvd-Audio Oder Super Audio Cd (Sacd) Kompatibler Player)

    Anschluss Ihrer Geräte Anschluss an die analogen Mehrkanaleingänge (DVD-Audio oder Super Audio CD (SACD) kompatibler Player) Bevor Sie Anschlüsse durchführen oder ändern, schalten Sie die Stromversorgung aus und ziehen das Netzkabel aus der Steckdose. Wenn Sie einen DVD-Audio oder Super Audio CD (SACD) kompatiblen Player haben oder einen externen Dolby Digital/DTS-Decoder verwenden, schließen Sie ihn wie unten abgebildet an die analogen Mehrkanaleingänge an.

  • Seite 22: Anschluss Von Digitalen Audiokomponenten

    Anschluss Ihrer Geräte Anschluss von digitalen Audiokomponenten Bevor Sie Anschlüsse durchführen oder ändern, schalten Sie die Stromversorgung aus und ziehen das Netzkabel aus der Steckdose. Schließen Sie Ihre digitalen Komponenten wie unten abgebildet an. Der VSX-AX3 hat zwei koaxiale und zwei optische Eingänge, also insgesamt vier Digitaleingänge, an der Rückplatte und einen Digitaleingang an der Frontplatte.

  • Seite 23: Standardeinstellungen Der Digitaleingänge

    Anschluss Ihrer Geräte  Koaxiale Kabel/Optische Kabel Optisches Kabel Koaxiales Kabel (oder Standard- [Composite] Im Handel erhältliche digitale koaxiale Audio- Videokabel) kabel (auch Standardvideokabel können verwendet werden) oder optische Kabel (nicht mitgeliefert) werden für den Anschluss digitaler Komponenten an diesen Verstärker verwendet. Die Stecker stets bis zum Anschlag und beim optischen Kabel mit der richtigen Seite nach oben gerichtet einstecken.

  • Seite 24: Anschluss Der Radioantennen

    Anschluss Ihrer Geräte Anschluss der Radioantennen Bevor Sie Anschlüsse durchführen oder ändern, schalten Sie die Stromversorgung aus und ziehen das Netzkabel aus der Steckdose. Schließen Sie die mitgelieferte FM-Drahtantenne und die AM-Rahmenantenne wie unten abgebildet an. In den meisten Fällen liefern diese Antennen eine ausreichende Empfangsqualität, doch der Anschluss von Außenantennen sollte die Klangqualität merklich verbessern.

  • Seite 25: Anschluss Der Lautsprecher

    Anschluss Ihrer Geräte Anschluss der Lautsprecher Bevor Sie Anschlüsse durchführen oder ändern, schalten Sie die Stromversorgung aus und ziehen das Netzkabel aus der Steckdose. Wir empfehlen die volle Konfiguration mit sieben Lautsprechern und einem Subwoofer, wie hier abgebildet, die jedoch nach den jeweiligen Gegebenheiten vor Ort variieren kann. Schließen Sie einfach die vorhandenen Lautsprecher auf die nachstehend beschriebene Weise an.

  • Seite 26: Lautsprecherimpedanz

    Anschluss Ihrer Geräte Lautsprecherimpedanz Sie könnend die Lautsprecherimpedanz beim VSX-AX3 ändern, aber wir empfehlen den Einsatz von Lautsprechern mit einer Impedanz von 8 Ω-16 Ω (die Standardeinstellung). Wenn Sie Lautsprecher mit 6 Ω- weniger als 8 Ω Impedanz verwenden, müssen Sie die Impedanzeinstellung ändern. Verwenden Sie jeden beliebigen Lautsprecher zwischen 6 Ω-16 Ω...

  • Seite 27: Aufstellung Ihrer Lautsprecher

    Anschluss Ihrer Geräte Aufstellung Ihrer Lautsprecher Die richtige Lautsprecheraufstellung ist von ausschlaggebender Bedeutung, um den besten Klang von Ihrem System zu erhalten. Die mit den Lautsprechern mitgelieferten Anweisungen unbedingt durchlesen, da wichtige Hinweise in bezug auf die Positionierung der Lautsprecher darin enthalten sind. Lautsprecheraufstellung Wenn Sie mehrere Lautsprecher aufstellen, ist der Aufstellort der einzelnen Lautsprecher sehr wichtig.

  • Seite 28: Displays Und Bedienteile

    Displays und Bedienteile Displays & Controls Displays und Bedienteile Frontplatte Alle Bedienelemente an der Frontplatte sind hier entweder erklärt oder Sie finden einen Hinweis auf die entsprechenden Seiten. Um die Frontplatte zu öffnen, drücken Sie vorsichtig mit dem Finger auf das untere Drittel der Frontplatt. 1 MULTI JOG-Regler 5 ENTER-Taste Sie können diesen Regler für viele Zwecke...
  • Seite 29 Displays und Bedienteile 11 ACOUSTIC EQ-Taste (siehe Seiten 49 und 18 CHARACTER/SEARCH-Taste (siehe Seite 62) Drücken Sie diese Taste, um die akustische Zur Suche nach verschiedenen Programmtypen Kalibrierung EQ ein-/auszuschalten und deren im RDS-Modus. Typ zu wählen. 19 EON MODE-Taste (siehe Seite 63–64) 12 MASTER VOLUME-Regler Zur Suche nach verschiedenen Programmen, die Zum Erhöhen oder Verringern der Lautstärke des...

  • Seite 30: Fernbedienung

    Displays und Bedienteile Fernbedienung Diese Seite beschreibt die Tasten an der Fernbedienung, die für die Bedienung des Receivers verwendet werden. 1  RECEIVER (STANDBY/ON)-Taste Drücken Sie diese Taste, um die Stromversorgung des Receivers ein- oder ihn auf Standby (aus) zu schalten. 2 MULTI CONTROL-Tasten Diese Tasten sind grundlegende Steuertasten, die den Modus des Receivers und der...
  • Seite 31 Displays und Bedienteile 5 AUDIO-Taste DNR (DIGITAL NR)-Taste (siehe Seite 49) Zum Wechseln der Tonspuren einer DVD im Schaltet DIGITAL NR ein oder aus. DVD-Modus. VIDEO SEL-Taste (siehe Seite 55) 6 Befehlstaste für andere Komponenten Wechselt zwischen den verschiedenen (siehe Seite 67) Videoeingangsmöglichkeiten.
  • Seite 32 Displays und Bedienteile SB CH MODE-Taste (siehe Seite 53) 19 REMOTE SETUP-Taste Diese Taste verwenden, um die hinteren Zur individuellen Einrichtung der Surround-Kanäle auf ON/OFF/AUTO zu schalten, Fernbedienungsfunktionen und der oder den virtuellen hinteren Surround-Modus Fernbedienung selbst. (Siehe „Einstellung der zwischen ON/OFF/AUTO umzuschalten.

  • Seite 33: Displays Und Bedienteile

    Displays und Bedienteile Display Alle Display-informationen sind hier entweder erklärt und Sie finden einen Hinweis auf die entsprechende Seite. 1 SIGNAL-Anzeigen 8 Lautstärkepegelanzeige Leuchten zur Anzeige des gewählten Eingangssignals. 9 Hi-BIT/SAMPLING-Anzeige AUTO: Leuchtet, wenn der Receiver auf die automa- Leuchtet, wenn ein AUDIO SCALER eingeschaltet ist. tische Wahl des Eingangssignals eingestellt ist.

  • Seite 34: Rückplatte

    (siehe Seite 74) die digitalen Anschlüsse. Wenn der Anschluß Sie können diese Buchse verwenden, um andere nicht entsprechend den Voreingabe- PIONEER-Geräte anzuschließen, die über einen Einstellungen vorgenommen wird (siehe Seite CONTROL-Anschluss verfügen, sodass Sie sie 23), müssen die Schritte im Abschnitt durch Ausrichten der Fernbedienung(en) auf „Zuordnung der Digitaleingänge“...
  • Seite 35 Displays und Bedienteile 10 SPEAKERS-Anschlüsse (siehe Seite 25) Verwenden Sie diese Anschlüsse, um Lautsprecher an den Receiver anzuschließen. Die FRONT-, CENTER- und SURROUND- Anschlüsse sind für das Hauptlautsprecher- System vorgesehen; die SURROUND BACK- Lautsprecher können entweder dem Hauptsystem, SECOND ZONE oder FRONT BI- AMP zugeordnet werden.

  • Seite 36: Einstellung Des Surround-Klangs

    Einstellung des Surround-Klangs Displays & Controls Einstellung des Surround-Klangs Um bestmöglichen Surround-Klang zu erreichen, führen Sie die nachstehenden Einstellungen durch. Einige davon sind möglicherweise dieselben Einstellungen, die Sie in der Einstellungskurzanleitung gemacht haben (oder haben Vorrang), und Sie sollten sich überlegen, ob die dortigen Einstellungen ausreichend waren. Wenn dies Ihrer Ansicht nach so ist, gehen Sie auf die nächste Einstellung in diesem Abschnitt über.

  • Seite 37: Hinteres Surround-System

    Einstellung des Surround-Klangs Hinteres Surround-System Diese Einstellung wählt, wie Ihr hinteres Surround-System verwendet wird. Wenn Sie es für hintere Surround- Lautsprecher in Ihrem Hauptlautsprechersystem verwenden wollen, wählen Sie NORMAL SYSTEM. In diesem Fall haben Sie kein B (oder sekundäres) Lautsprechersystem, da diese Lautsprecher diese Rolle beim VSX-AX3 übernehmen.

  • Seite 38: Normal-Einstellung

    Einstellung des Surround-Klangs NORMAL-Einstellung Dies ist die manuelle Methode, um Ihre Klangparameter für Surround-Klang einzustellen. Sie brauchen dies allerdings nicht durchführen, wenn Sie AUTO SURROUND SETUP auf Seite 13 durchgeführt haben. Wenn Sie finden, dass die Einstellungen in AUTO SURROUND SETUP Ihren persönlichen Vorlieben nicht entsprechen, werden diese durch die Einstellungen, die Sie hier durchführen, aufgehoben, und Sie können die Parameter manuell einstellen.

  • Seite 39: Einstellung Des Surround-Klangs

    Einstellung des Surround-Klangs Einstellung der Lautsprecher Die folgenden Informationen erläutern, wie Sie die korrekte Einstellung für den Typ und die Anzahl der angeschlossenen Lautsprecher wählen. Vor allem wichtig ist, dass Sie die Signalzuführung an alle angeschlossenen Lautsprecher festlegen. Hierfür wählen Sie die Größe von Front-, Center-, Surround- und hinteren Surround-Lautsprechern (sofern diese angeschlossen sind).
  • Seite 40 Einstellung des Surround-Klangs 1 SPEAKER SETTING sollte gewählt sein. Wenn nicht, wählen Sie es mit den -Tasten. Drücken Sie auf die ENTER-Taste. Die Einstellungsmöglichkeiten erscheinen auf Ihrem TV- Gerät. 2 Wählen Sie mit den -Tasten die Lautsprecher, die Sie einstellen möchten.

  • Seite 41: Kanalpegel

    Einstellung des Surround-Klangs Kanalpegel Die folgenden Schritte erläutern, wie Sie die Balance der Ausgangspegel zwischen den Lautsprechern einstellen. Eine korrekte Lautsprecherbalance ist für hochwertige Surround-Klangqualität äußerst wichtig. Bei Fortsetzung von SPEAKER SETTING fahren Sie mit Schritt 1 fort. Wenn Sie von vorne beginnen, führen Sie die Schritte 1-2 auf Seite 38 durch. 1 CHANNEL LEVEL sollte gewählt sein.

  • Seite 42: Lautsprecher-Entfernung

    Einstellung des Surround-Klangs Lautsprecher-Entfernung Eine geringfügige Verzögerung in der Wiedergabe bestimmter Lautsprecher ist erforderlich, um gute Klangtiefe, Klangtrennung sowie effektiven Surround-Klangeffekt zu erzeugen. Zur Einstellung der passenden Verzögerung müssen Sie zunächst den Abstand zwischen der Hörposition und den Lautsprechern bestimmen. Mit den folgenden Schritten können Sie die Verzögerungszeit für jeden Kanal einstellen, indem Sie die Abstände von der Hörposition zu den einzelnen Lautsprechern eingeben.

  • Seite 43: Grundlegende Bedienung

    Grundlegende Bedienung Displays & Controls Grundlegende Bedienung Stereo- und Mehrkanalwiedergabe Die folgenden Anleitungen erläutern, wie Sie Klangsignalquellen mit dem VSX-AX3 wiedergeben. Vorher müssen Sie unbedingt die Einstellungsverfahren durchführen, die in der „Einstellungskurzanleitung Teil 2“ (ab Seite 13) oder unter „Einstellung des Surround-Klangs“ (ab Seite 36) beschrieben sind. Dies ist vor allem wichtig, um bei Dolby Digital- oder DTS-Signalquellen einen Surround-Klangeffekt zu erzielen.

  • Seite 44: Wahl Des Eingangssignals

    Grundlegende Bedienung Wahl des Eingangssignals Diese Taste wählt die Art des Eingangssignals, AUTO, ANALOG oder DIGITAL, das dem Receiver zugeführt wird. Sie müssen im Bedarfsfall besonders darauf achten, auf den richtigen Eingang zu schalten. Der Schalter muss z. B. auf DIGITAL gestellt sein, um digitale Signalquellen wie Dolby Digital oder DTS zu hören, doch für eine Aufnahme von den ANALOG-Ausgangsbuchsen des Receivers müsste er auf analog gestellt sein.

  • Seite 45: Grundlegende Bedienung

    Grundlegende Bedienung Hörmodi Im Folgenden werden die drei Arten von Hörmodi des Receivers erläutert (lesen Sie auf Seite 43, wie man sie wählt). Welche Art von Wiedergabe in den drei Modi erzielt werden kann, hängt von der Art der verwendeten Signalquelle (DVD, usw.) ab.

  • Seite 46: Movie-Modi (Surround-Modus)

    Bei diesen Modi verwendet der Receiver automatisch das geeignete Format für die Signalquelle (zum Beispiel ,Dolby Digital‘ oder DTS). Bei Zwei-Kanal-Signalquellen erzeugen diese vier Modi Surround-Kanäle. Weiters gibt es sechs original Klangmodi von PIONEER, die DSP (Digital Signal Processing = Digitalsignalverarbeitung) verwenden, um verschiedene Arten von Raumumgebungen wie unten beschrieben zu kreieren.

  • Seite 47: Music-Modi (Surround-Modus)

    Format für die Signalquelle (zum Beispiel ,Dolby Digital‘ oder DTS). Bei Zwei-Kanal-Signalquellen erzeugen diese ersten zwei Modi Surround-Kanäle. Weiters gibt es fünf original Klangmodi von PIONEER, die DSP (Digital Signal Processing) einsetzen, um verschiedene Arten von Klangumgebungen wie unten beschrieben zu kreieren.

  • Seite 48: Einstellung Des Effekts Eines Hörmodus

    Grundlegende Bedienung Einstellung des Effekts eines Hörmodus Die DSP (Digital Signal Processing) Hörmodi verfügen zusätzlich über Klangverarbeitung, um eine bestimmte Atmosphäre oder einen bestimmten Effekt (Erklärung hierzu siehe vorhergehende Seiten) zu betonen. Sie können diesen Effekt im gewählten Modus verstärken oder verringern. Die DSP MOVIE-Modi sind: ACTION, SCI-FI, DRAMA, MUSICAL, MONOFILM, 5/7-D THEATER.

  • Seite 49: Wiedergabe Mit Acoustic Cal Eq

    Grundlegende Bedienung Wiedergabe mit ACOUSTIC CAL EQ Tonspuren können mit ACOUSTIC CAL EQ automatisch wiedergegeben werden, wenn diese Funktion bei AUTO SURROUND SETUP (Seite 13) oder manuell (Seite 87) zugeordnet wurde. Hierzu die nachfolgenden Schritte ausführen. 1 Drücken Sie auf die ACOUSTIC EQ- Taste.

  • Seite 50: Wiedergabe Im Midnight-Modus

    Grundlegende Bedienung Wiedergabe im MIDNIGHT-Modus Diese nützliche Funktion ermöglicht ausgezeichnete Surround-Klangeffekte auch bei niedriger Lautstärke. Sie ist bei allen Surround-Klangsignalquellen möglich und sorgt für eine Wiedergabe, bei der die leiseren Töne hörbar sind, selbst wenn ein Soundtrack mit geringer Lautstärke wiedergegeben wird. Diese Funktion kann nur verwendet werden, wenn die Gesamtlautstärke unter –20 dB liegt.

  • Seite 51: Einstellung Von Bässen Und Höhen

    Grundlegende Bedienung Einstellung von Bässen und Höhen Sie können die niedrigen (Bass) und hohen (Treble) Frequenzen einstellen. Die TONE-Taste kann auch zur Überbrückung der Klangfarbenschaltkreise verwendet werden. 1 Drücken Sie auf RECEIVER. 2 Drücken Sie an der Fernbedienung oder an der Frontplatte auf die TONE-Taste, um den Receiver auf den Einstellungsmodus der Klangfarben zu schalten.

  • Seite 52: Wiedergabe Im Audio Scaler-Modus

    Grundlegende Bedienung Wiedergabe im Audio Scaler-Modus Verwenden Sie dies, um CD und DVD sowie andere digitale Soundtracks mit einem grösseren Dynamikumfang zu hören und damit eine genauere Audiowiedergabe zu erzielen. 1 Drücken Sie auf RECEIVER. 2 Drücken Sie auf die HI-BIT-Taste an der Fernbedienung oder HI-BIT/HI- SAMPLING-Taste an der Frontplatte.

  • Seite 53: Surround-Modus Für Hintere Kanäle

    Verfügung; für ein Stereosignal müssen Sie den NEO:6 MOVIE/MUSIC SURROUND-Modus oder einen original Klangmodus von Pioneer wählen (siehe Seiten 46 und 47). VIRTL SB AUTO: wie oben, doch ob der virtuelle hintere Surround-Klang mit einem der PRO LOGIC II (oder PRO LOGIC) Modi erhältlich ist, hängt davon ab, ob die...

  • Seite 54: Einstellung Und Wiedergabe Im Dual Mono-Modus

    Grundlegende Bedienung Einstellung und Wiedergabe im Dual Mono-Modus Die Dual Mono-Einstellung kann nur bei Dolby Digital und selbst aufgenommenen Discs verwendet werden, die mit Dual Mono-Software codiert sind. Dual Mono-Software wird normalerweise dazu verwendet, zwei verschiedene Mono-Tonspuren zu kombinieren, die von einer DVD einzeln oder zusammen wiedergegeben werden können. Mit dieser Einstellung können Sie wählen, welchen Kanal in der Dual Mono-Einstellung Sie hören möchten.

  • Seite 55: Video-Auswahl

    Grundlegende Bedienung Video-Auswahl Mit dieser Funktion können Sie eine Klangsignalquelle hören, während Sie auf Ihrem TV-Gerät eine andere Videoquelle sehen. Die Klangsignalquelle wird auf die übliche Weise laut Erklärung auf Seite 43 eingestellt. Dann ändern Sie den Videoeingang mit der VIDEO SEL-Taste. 1 Drücken Sie auf RECEIVER.

  • Seite 56: Verwendung Des Tuners

    Verwendung des Tuners Verwendung des Tuners Automatische und Manuelle Sendereinstellung Die folgenden Schritte beschreiben die Einstellung von FM- und AM-Radiosendungen mittels der automatischen (Suchlauf) und der manuellen (Rasterschritt) Einstellfunktionen. Falls Sie die genaue Frequenz des gewünschten Senders wissen, lesen Sie „Direkte Senderwahl“ auf der folgenden Seite. 1 Drücken Sie auf die TUNER-Taste.

  • Seite 57: Direkte Senderwahl

    Verwendung des Tuners Direkte Senderwahl Die folgenden Schritte beschreiben, wie Sie mittels der Fernbedienung eine bestimmte Frequenz direkt einstellen können. 1 Drücken Sie auf die TUNER-Taste. Dies wählt für den Receiver den Tunermodus und schaltet die Fernbedienung auf den Tunerbetriebsmodus. 2 Drücken Sie auf die BAND-Taste, um den Empfangsbereich zu wählen (FM oder AM).

  • Seite 58: Verwendung Des Tuners

    Verwendung des Tuners Speichern häufig verwendeter Sender Die folgenden Schritte beschreiben, wie Sie bis zu 30 Radiosender in 3 Klassen (für jeweils 10 Sender) speichern können. Beim Speichern von FM-Frequenzen speichert der Receiver auch den MPX-Modus (STEREO oder MONO) und den RF ATT-Modus. 1 Stellen Sie den gewünschten Sender ein.

  • Seite 59: Benennen Gespeicherter Sender

    Verwendung des Tuners Benennen gespeicherter Sender Sie können für jeden Festsender im Speicher des Receivers (siehe vorhergehende Seite) einen Namen mit bis zu vier Zeichen eingeben. Sie können diesen Namen beliebig wählen. Z. B. könnten Sie JAZZ für diesen Sender eingeben, und wenn Sie ihn hören, erscheint der Name anstelle der Frequenzzahl am Display.

  • Seite 60: Aufruf Gespeicherter Sender

    Verwendung des Tuners Aufruf gespeicherter Sender 1 Drücken Sie auf die TUNER-Taste. Dies wählt die TUNER-Funktion für den Receiver und schaltet die Fernbedienung auf den TUNER- Betriebsmodus. PRO LOGIC Neo :6 LOUDNESS MIDNIGHT TONE DNR STEREO MONO TUNED RF ATT AUTO DIGITAL DTS ES EX...

  • Seite 61: Einleitung Zu Rds

    Verwendung des Tuners Einleitung zu RDS Radio-Daten-System, auch als RDS bekannt, ist ein System, das FM-Radiosender verwenden, um Zuhörern verschiedene Informationen zu geben-zum Beispiel den Namen eines Senders und welche Art von Sendung ausgestrahlt wird. Diese Information erscheint am Display als Text und Sie können zwischen den gezeigten Informationsarten wechseln.

  • Seite 62: Suche Nach Rds-Programmen

    Verwendung des Tuners Suche nach RDS-Programmen Eine der nützlichsten Funktionen von RDS ist die Möglichkeit, nach einer bestimmten Art von Radioprogramm zu suchen. Sie können nach allen Programmtypen suchen (laut Liste auf Seite 61). 1 Stellen Sie einen FM-Sender ein. Lesen Sie hierzu „Automatische und Manuelle Sendereinstellung“...

  • Seite 63: Grundlagen Von Eon (Enhanced Other Network-Information)

    Verwendung des Tuners Grundlagen von EON (Enhanced Other Network- Information) Wenn EON eingeschaltet ist, springt der Receiver auf eine EON-verbundene Sendung, wenn diese beginnt, selbst wenn eine andere Receiver-Funktion als der Tuner verwendet wird. Es kann nicht in Gebieten verwendet werden, in denen keine EON-Informationen übertragen werden, und wenn FM-Radiosender keine PTY-Daten übertragen.

  • Seite 64: Löschen Aller Sender Vom Rds- Oder Eon-Suchlauf

    Verwendung des Tuners Löschen aller Sender vom RDS- oder EON-Suchlauf Der Receiver registriert automatisch eine Identifikationsmarkierung (als PI-Code bezeichnet) für jeden Sender, den Sie in die Speicherklassen eingeben und der RDS- oder EON-Daten empfangen kann. Wenn Sie die derzeit gespeicherten Sender vom RDS- und EON-Suchlauf ausschliessen möchten, ist dies durch Löschen der PI-Codes möglich.

  • Seite 65: Fernsteuerung Anderer Komponenten

    Fernsteuerung anderer Komponenten Displays & Controls Fernsteuerung anderer Komponenten Einstellung der Fernbedienung auf die Ansteuerung anderer Komponenten Zusätzlich zum Receiver können Sie nach entsprechender Programmierung über die mitgelieferte Fernbedienung andere Komponenten (VCR, TV, DVD, CD, usw.) ansteuern. Wenn Ihre Komponente(n) im Speicher der Fernbedienung aufgeführt ist (sind), führen Sie einfach die nachstehend beschriebenen Schritte aus.

  • Seite 66: Programmierung Von Signalen Anderer Fernbedienungen (Learning-Modus)

    Fernsteuerung anderer Komponenten Programmierung von Signalen anderer Fernbedienungen (LEARNING-Modus) Sind für Ihre Komponente(n) keine vorprogrammierten Codes verfügbar oder funktionieren die verfügbaren vorprogrammierten Codes nicht richtig, können Sie mit diesem Verfahren Signale von der Fernbedienung (den Fernbedienungen) Ihrer anderen Komponente(n) einprogrammieren. Mittels dieser Schritte kann man auch zusätzliche Bedienvorgänge in die Fernbedienung eingeben, die mit den gespeicherten Einstellungen erfolgreich eingerichtet wurden (siehe Seite 65).

  • Seite 67: Verwendung Der Fernbedienung Mit Anderen Komponenten

    Fernsteuerung anderer Komponenten Verwendung der Fernbedienung mit anderen Komponenten CD/MD/CD-R/VCR/DVD/LD/DVD-Recorder/Kassettendeck-Bedienvorgänge Taste(n) Funktion Komponenten CD/MD/CD-R/VCR/DVD/ Drücken Sie diese Taste, um die Komponenten zwischen STANDBY SOURCE  LD/DVD-Recorder/ und ON zu schalten. Kassettendeck Drücken Sie auf diese Taste, um zum Beginn des aktuellen Stücks ...

  • Seite 68: Kabel-Tv/Satelliten-Tv/Tv-Bedienvorgänge

    Fernsteuerung anderer Komponenten Taste(n) Funktion Komponenten DVD/LD/DVD-Recorder/ Navigieren von Menüs/Optionen. und ENTER Grundlegende Wiedergabeoptionen. Doppelkassette 1. Deck Kabel-TV/Satelliten-TV/TV-Bedienvorgänge Taste(n) Funktion Komponenten Drücken Sie diese Taste, um TV-Gerät, Satelliten-TV oder Kabel-TV TV Kable-TV/Satelliten-TV/TV zwischen STANDBY und ON zu schalten. TV INPUT Drücken Sie diese Taste, um den TV-Eingang zu ändern.

  • Seite 69: Einstellung Der Direktfunktion

    Fernsteuerung anderer Komponenten Einstellung der Direktfunktion Die Direktfunktion wird nur dann verwendet, wenn eine externe Videoquelle an Ihr TV-Gerät angeschlossen ist (eine Videoquelle, die nicht über den VSX-AX3 geführt wird). In diesem Beispiel bezeichnen wir dies als „externes Videodeck“. Sie möchten ein externes Videodeck mit der Fernbedienung dieses Geräts ansteuern, und Sie haben ihm daher eine Funktionstaste zugeordnet (im Beispiel die VCR 2-Taste).

  • Seite 70: Nutzung Weiterer Funktionen

    Nutzung weiterer Funktionen Nutzung weiterer Funktionen Aufnahmen von Audio-/Videokomponenten Im Folgenden wird erläutert, wie Sie von einer Komponente auf eine andere Komponente aufnehmen können, wenn diese an den Receiver angeschlossen sind. Beachten Sie bitte, dass ein analoger Recorder (wie z. B. ein VCR) nicht von einer Signalquelle aufnehmen kann, die nur über eine digitale Verbindung angeschlossen ist.

  • Seite 71: Lautsprecher B-Einstellung

    Nutzung weiterer Funktionen Lautsprecher B-Einstellung Stereowiedergabe in einem anderen Raum (SECOND ZONE) Diese Einstellung ermöglicht es, das Tonsignal über ein Lautsprecherpaar wiederzugeben, das unabhängig vom Hauptlautsprecher-System mit dem Receiver verbunden ist (Lautsprecher A). Sie können SECOND ZONE wählen und die Lautsprecher, die an die hinteren Surround-Anschlüsse angeschlossen sind, als B-Lautsprechersystem verwenden, d.

  • Seite 72: Lautsprechertaste (Speakers)

    Nutzung weiterer Funktionen Lautsprechertaste (SPEAKERS) Wenn beim Setup von SURRBACK SYSTEM (siehe Seite 37) die Position NORMAL SYSTEM gewählt wurde, werden die Surround-Lautsprecher als Teil des Lautsprechersystems A verwendet; in diesem Fall dient diese Taste lediglich zum Ein- und Ausschalten. Wenn Sie SECOND ZONE in der SURRBACK SYSTEM-Einstellung (siehe Seite 37) gewählt haben, schaltet diese Taste durch das A (Haupt-) Lautsprechersystem, das B-Lautsprechersystem (die hinteren Surround-Lautsprecher agieren als separate zweite Zone), beide Lautsprechersysteme und auf aus.

  • Seite 73: Nutzung Weiterer Funktionen

    Nutzung weiterer Funktionen Anschluss zusätzlicher Verstärker Die Ausgangsleistung dieses Receivers ist zwar mehr als ausreichend für den Heimgebrauch, bietet aber die Möglichkeit zum Zuschalten zusätzlicher Verstärker für jeden Kanal Ihres Systems. Stellen Sie die nachstehend abgebildeten Anschlüsse her, um zusätzliche Verstärker zu den Lautsprechern hinzuzufügen. Bevor Sie Anschlüsse durchführen oder ändern, schalten Sie die Stromversorgung aus und ziehen das Netzkabel aus der Steckdose.

  • Seite 74: Das Pioneer Sr-System: Bedienung Anderer Pioneer-Komponenten

    Das PIONEER SR-System: Bedienung anderer PIONEER- Komponenten Über ein optionales Steuerkabel können Sie andere PIONEER-Komponenten bedienen, indem Sie einfach die Fernbedienung des Receivers auf den Fernbedienungssensor an der Frontplatte des Receivers richten. Daraufhin führt der Receiver die Steuersignale der Fernbedienung über den CONTROL OUT-Anschluss den anderen Geräten...

  • Seite 75: Mehrfachbedienung

    5 verschiedenen Bedienvorgängen für jede MULTI CONTROL-Taste programmieren können. Dabei ist ein Programmieren des Stromversorgungs-Einschaltbefehls für diesen Receiver und jeder anderen Pioneer- Komponente nicht erforderlich. Diese Komponenten schalten sich beim Ausführen einer Mehrfachbedienung automatisch ein. (Durch das Programmieren von Pioneer-Videokomponenten wird ein Pioneer-TV automatisch eingeschaltet.) Memo: •...

  • Seite 76: Ausführung Der Mehrfachbedienung

    Gerät einzuschalten (wie oben erklärt). 2 Drücken Sie auf die DVD/LD-Taste und dann auf SOURCE , um Ihren DVD-Player einzuschalten (wenn es sich um kein PIONEER-Produkt handelt). 3 Drücken Sie auf die DVD/LD-Taste und dann auf  (Wiedergabe), um die Wiedergabe des DVD- Players zu starten.

  • Seite 77: Ausschalten Des Systems

    Gehen Sie wie folgt vor, um die SYSTEM OFF-Funktion zu verwenden. Die SYSTEM OFF-Funktion ermöglicht mit nur einem Tastendruck an der Fernbedienung das Stoppen und/ oder Ausschalten des Receivers und der anderen Komponenten. Die meisten PIONEER-Komponenten schalten sich automatisch aus. Der Receiver selbst schaltet sich ebenfalls automatisch aus.

  • Seite 78: Rücksetzung Der Fernbedienung

    Nutzung weiterer Funktionen Rücksetzung der Fernbedienung Löschen der Mehrfachbedienung 1 Halten Sie die REMOTE SETUP-Taste gleichzeitig mit 8 länger als 3 Sekunden gedrückt. Die LED-Beleuchtung blinkt 3-mal und alle Einstellungen für die Mehrfachbedienung werden gelöscht. Löschen von erlernten Fernbedienungsbefehlen 1 Halten Sie die REMOTE SETUP-Taste gleichzeitig mit 9 länger als 3 Sekunden gedrückt.

  • Seite 79: Rücksetzung Des Hauptgeräts

    Nutzung weiterer Funktionen Rücksetzung des Hauptgeräts Mit den folgenden Bedienvorgängen können Sie wieder die Standardeinstellungen des Geräts herstellen. Den Receiver in den STANDBY-Modus schalten. 1 Während Sie die TONE-Taste gedrückt halten, drücken Sie ca. drei Sekunden lang auf die STANDBY/ON- Taste.

  • Seite 80: Feineinstellung Ihres Systems

    Feineinstellung Ihres Systems Feineinstellung Ihres Systems THX CINEMA-Einstellung Mit dieser Einstellung können Sie wählen, welche Decodierungsmethode der Receiver bei 2-Kanal-Signalquellen für THX CINEMA verwendet. Weitere Informationen über Decodierungsformate (Wiedergabeformate) finden Sie unter „Erklärungen zu Technologien“ ab Seite 94. 1 Schalten Sie den Receiver und Ihr TV- Gerät ein, drücken Sie an der Fernbedienung auf RECEIVER.

  • Seite 81: Zuordnung Der Digitaleingänge

    Feineinstellung Ihres Systems Zuordnung der Digitaleingänge Wenn Sie Ihre digitalen Geräte nicht entsprechend den Standardeinstellungen für die Digitaleingänge angeschlossen haben (siehe Seiten 17, 19 und 22), müssen Sie nachstehendes Verfahren ausführen. Dies ist notwendig, um den Receiver anzuweisen, welches digitale Gerät an welchen Anschluss angeschlossen ist, sodass die Tasten an der Fernbedienung mit dem übereinstimmen, was Sie angeschlossen haben.

  • Seite 82: Neubenennung Einer Funktion

    Feineinstellung Ihres Systems Neubenennung einer Funktion Verwenden Sie die FUNCTION RENAME-Funktion, um die Anzeige am Receiver und die OSDs für verschiedene Funktionen (DVD, usw.) umzubenennen. Sie könnten z. B. VCR1/DVR in DVR-7000 umbenennen. Für diese spezielle Einstellung ist es praktischer, die Steuertasten an der Frontplatte zu verwenden als jene der Fernbedienung. Verwenden Sie den MULTI JOG-Regler anstelle der -Tasten und verwenden Sie die ENTER-Taste an der Frontplatte.

  • Seite 83: Expert-Systemeinstellungen

    EXPERT-Systemeinstellungen EXPERT-Systemeinstellungen EXPERT-Einstellung Die nachfolgend beschriebenen Einstellungen können nur dann vorgenommen werden, wenn die grundlegenden Eingabeschritte vorgenommen wurden. Aus diesem Grund müssen entweder die Einstellungen unter AUTO SETTING auf Seite 13 oder das NORMAL- Einstellung auf Seite 38 durchgeführt werden, bevor diese Einstellungen eingegeben werden können. Diese Einstellungen dienen dazu, Ihren Surround-Klang noch weiter zu verbessern.

  • Seite 84: Überschneidungsfunktion (Crossover Network)

    EXPERT-Systemeinstellungen Überschneidungsfunktion (Crossover Network) Die Überschneidungsfrequenz ist jener Punkt, an dem der Receiver die hohen und tiefen Töne (die Frequenzen) unter den Lautsprechern aufteilt. Bestimmte Basstöne werden vom Subwoofer wiedergegeben, wenn Sie für ihn YES (oder PLUS) gewählt haben, oder von den Front-Lautsprechern, wenn Sie für diese LARGE gewählt haben. Diese Einstellung legt die Eckfrequenz zwischen den Basstönen, die von dem wie oben eingestellten Lautsprecher wiedergegeben werden, und den Basstönen für den gesamten Soundtrack fest, die von allen verwendeten Lautsprechern wiedergegeben werden.

  • Seite 85: Kanal-Feineinstellungen (Fine Channel Level)

    EXPERT-Systemeinstellungen Kanal-Feineinstellungen (Fine Channel Level) Die folgenden Schritte beschreiben, wie Sie den Klangausgangspegel Ihrer Lautsprecher genauer abgleichen können als mit der NORMAL-Einstellung (siehe Seite 38). Die richtige Lautsprecherbalance ist für hochwertigen Surround-Klang äusserst wichtig, und je besser die Lautsprecherbalance ist, desto besseren Surround-Klang können Sie erzielen.

  • Seite 86: Verzögerungszeit-Feineinstellungen (Fine Channel Delay)

    EXPERT-Systemeinstellungen Verzögerungszeit-Feineinstellungen (Fine Channel Delay) Die folgenden Schritte beschreiben, wie Sie die Verzögerungszeit Ihrer Lautsprecher genauer einstellen können als mit der NORMAL-Einstellung (siehe Seite 38). Eine geringfügige Verzögerung in der Wiedergabe bestimmter Lautsprecher ist erforderlich, um gute Klangtiefe, Klangtrennung sowie effektiven Surround-Klangeffekt zu erzeugen.

  • Seite 87: Akustische Kalibrierfunktion (Acoustic Calibration Eq)

    EXPERT-Systemeinstellungen Akustische Kalibrierfunktion (Acoustic Calibration EQ) Bei diesem Receiver können Sie zwischen zwei Arten von ACOUSTIC CAL EQ-Equalizerkurven wählen: ALL CH ADJUST und FRONT ALIGN, wobei die Erstgenannte die Lautsprecher individuell abgleicht und die Zweitgenannte die Lautsprecher entsprechend den Front-Lautsprechern abgleicht. Mit den hier erwähnten Funktionen können Sie den Equalizer nach Ihrem persönlichen Geschmack einstellen.
  • Seite 88 EXPERT-Systemeinstellungen Zum Starten des Vorgangs verwenden Sie DATA COPY, um die ALL CH ADJUST- oder FRONT ALIGN- Einstellungen in CUSTOM 1 oder CUSTOM 2 einzufügen. Wenn nötig, führen Sie die Schritte 1-5 auf Seite 83 aus, um zum hier erwähnten Startpunkt zu kommen. 1 ACOUSTIC CAL EQ sollte gewählt sein, wenn nicht, wählen Sie es mit den -Tasten und drücken auf...
  • Seite 89 EXPERT-Systemeinstellungen Dieses Beispiel gilt für CUSTOM 1 oder CUSTOM 2. Im folgenden Beispiel und in 1 Wählen Sie mit den -Tasten den Abbildungen wird ALL CUSTOM 1 oder CUSTOM 2. Drücken CH ADJUST verwendet. Sie auf ENTER. 2 Wählen Sie mit den -Tasten ALL CH ADJUST oder FRONT ALIGN und drücken Sie auf ENTER.
  • Seite 90 EXPERT-Systemeinstellungen 5 Ändern Sie mit den -Tasten die Frequenz. Wenn Sie den gewünschten Pegel erreicht haben, drücken Sie auf ENTER. Stellen Sie die Frequenzen in einem Bereich von –6 dB bis +6 dB in Schritten von 0,5 dB ein. Wenn OVER am Display erscheint, haben Sie die Pegel zu hoch eingestellt.
  • Seite 91 EXPERT-Systemeinstellungen Um die DATA CHECK-Funktion zu verwenden, folgen Sie den nachstehenden Schritten. 1 Wählen Sie mit den -Tasten DATA CHECK. Drücken Sie auf ENTER. 2 Wählen Sie entweder ALL CH ADJUST oder FRONT ALIGN als die Daten, die Sie überprüfen möchten. Drücken Sie auf ENTER.

  • Seite 92: Baß-Spitzenpegel (Bass Peak Level)

    EXPERT-Systemeinstellungen Baß-Spitzenpegel (Bass Peak Level) Der LFE-Kanal (Low Frequency Effect = Niederfrequenzeffekt) in Dolby Digital- und DTS-Programmen kann sehr konzentrierte ultratiefe Basstöne produzieren, die möglicherweise die Fähigkeiten Ihres Lautsprechersystems übersteigen. Die folgenden Schritte beschreiben, wie Sie den Spitzenpegel des LFE-Kanals begrenzen können. Wenn Sie von der vorhergehenden Seite fortfahren, sollte BASS PEAK LEVEL gewählt sein.

  • Seite 93: Dynamikbereich-Steuerung (Dynamic Range Control)

    EXPERT-Systemeinstellungen Dynamikbereich-Steuerung (Dynamic Range Control) Mit dieser Funktion können Sie selbst bei geringer Lautstärke reichhaltige Surround-Klangeffekte bei Dolby Digital- und DTS-Signalquellen geniessen. Dies wird durch Kompression des Dynamikumfangs erreicht. Der Dynamikumfang ist die Differenz zwischen den lautesten und leisesten Tönen in jedem einzelnen Signal. Durch Kompression des Bereichs werden die Töne so wiedergegeben, dass die leiseren hörbar sind und die lauteren nicht verzerrt oder zu dominant sind.

  • Seite 94: Technische Erläuterungen Und Störungssuche

    Technische Erläuterungen und Störungssuche Technische Erläuterungen und Störungssuche Dolby Dolby Digital Dolby Digital ist ein diskretes digitales Surround-Format, das für Mehrkanal-Surroundklang verwendet wird. Es wurde nach dem Dolby Surround System und dem Dolby Pro Logic Surround System entwickelt. Dolby Digital ist ein hochwertiges digitales Klangformat, das bei vielen neuen Kinofilmen eingesetzt wird.

  • Seite 95: Dts-Es

    Sie viel näher zu den Lautsprechern. Aufgrund dieser Unterschiede fehlt oft die Dynamik und Emotion, die uns in einem guten Film mitreissen. Nun haben sich Pioneer und THX gemeinsam der Aufgabe gewidmet, Ihnen herrlichen Kinoklang in Ihr Heim zu bringen.

  • Seite 96: Fehlersuche

    Komponente nicht richtig funktioniert, prüfen Sie die folgenden Punkte. Manchmal liegt das Problem an einer anderen Komponente. Überprüfen Sie die anderen Komponenten und elektrischen Geräte, die benutzt werden. Falls die Störung auch nach Überprüfen der folgenden Liste nicht behoben werden kann, wenden Sie sich für Reparaturen bitte an Ihre nächste autorisierte PIONEER-Kundendienststelle. Problem Problem Lösung...
  • Seite 97 Technische Erläuterungen und Störungssuche Problem Ursache Lösung Einstellung Der Einstellungsbildschirm • Die Ausgangsbuchsen sind nicht richtig • Überprüfen Sie alle Anschlüsse (siehe erscheint nicht. angeschlossen. Seiten 16, 17, 20 und 22). • Das TV-Gerät ist nicht an die MONITOR • Schliessen Sie das TV-Gerät an die OUT-Buchse angeschlossen.
  • Seite 98 Technische Erläuterungen und Störungssuche Lösung Problem Ursache Keine Klangwiedergabe vom • Der Subwoofer ist auf NO eingestellt. • Ändern Sie die Einstellung auf YES Subwoofer. oder PLUS (siehe Seite 39). • Die Ausgangseinstellung des • Stellen Sie die Ausgangseinstellung Subwoofers ist zu niedrig. auf den gewünschten Pegel ein (siehe Seiten 41 und 85).
  • Seite 99 Technische Erläuterungen und Störungssuche Ursache Lösung Prolem Weitere Audioprobleme Die Subwoofer-Ausgabe ist • Die Einstellungen leiten das Signal vom • Um dem Subwoofer ein stärkeres sehr niedrig. Subwoofer weg. Signal zuzuführen, stellen Sie ihn auf PLUS ein oder wählen SMALL für die Front-Lautsprecher (siehe Seite 39).
  • Seite 100 Technische Erläuterungen und Störungssuche Ursache Lösung Problem Video Keine Bildwiedergabe bei • Falsche Anschlüsse. • Überprüfen Sie, dass die Komponente korrekt Wahl einer Funktion. angeschlossen ist (siehe Seiten 16 und 17). • Die Eingabesignalquelle ist nicht • Drücken Sie auf die korrekte korrekt gewählt.
  • Seite 101 Technische Erläuterungen und Störungssuche Problem Ursache Lösung Fernbedienung Fernbedienung ist nicht • Die Batterien der Fernbedienung sind • Tauschen Sie die Batterien aus (siehe möglich. erschöpft. Seite 7). • Zu grosse Entfernung oder ungünstiger • Bedienung innerhalb von 7m und Richtwinkel für die Bedienung.

  • Seite 102: Vorprogrammierte Marken-Codes

    6017, 6018, 6019 MED I ON 5097 3067, 3068, 3069 6020, 6021 Hersteller Code MITSUBISHI 5098, 5099 3070, 3071, 3072 6022, 6023 PIONEER 1001, 1002, 1003 MIVAR 5100 KENDO 3073 6024, 6025, 6026 DENON 1004 5101, 5102 KENWOOD 3074, 3075, 3076...

  • Seite 103: Technische Daten

    Technische Erläuterungen und Störungssuche Technische Daten FM-Tuner Dauerleistung (DIN) Vorne....100 W + 100 W (DIN 1 kHz, THD 1%, 8 Ω) Frequenzbereich ........87,5 MHz bis 108 MHz Mitte........100 W (DIN 1 kHz, THD 1%, 8 Ω) Nutzbare Empfindlichkeit Surround ..100 W + 100 W (DIN 1 kHz, THD 1%, 8 Ω) ..........
  • Seite 104 Veröffentlicht von Pioneer Corporation. Urheberrechtlich geschützt © 2003 Pioneer Corporation. Alle Rechte vorbehalten. <ARC7484-A> <TNMWF/03E00001> Printed in <ARB7287-A>...

Diese Anleitung auch für:

Vsx-ax3-k

Inhaltsverzeichnis
