Dip-Schalter-Einstellung für die DMX-Steuerung
Schalten Sie den DIP-Schalter für den DMX-Modus auf AN.
DMX-Geräte müssen ihre eigene "Adresse" besitzen, um DMX-Signale empfangen zu können.

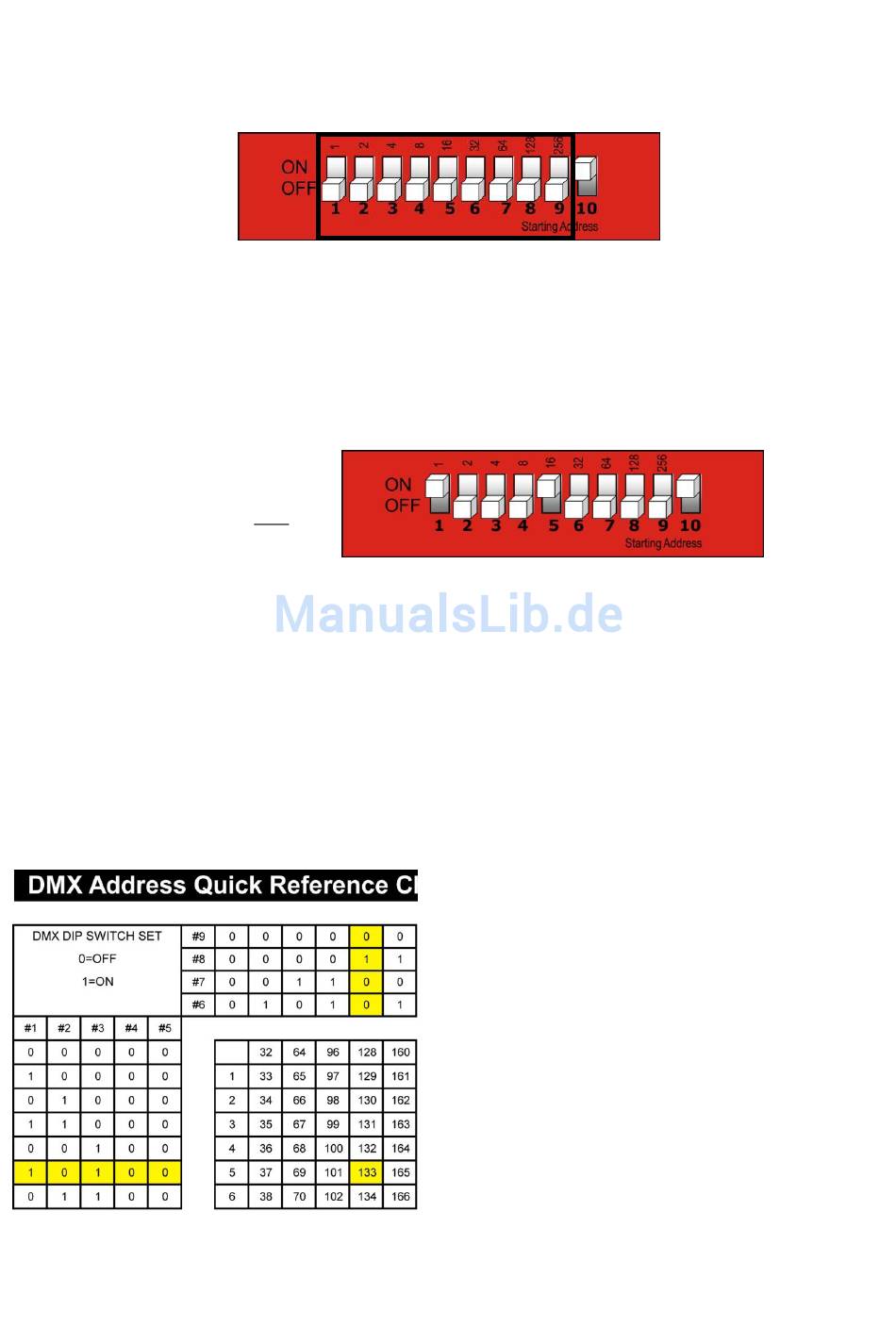

Die Adressen an der Steuerung werden festgelegt, indem die entsprechenden DIP-Schalter #1 - #9
umgelegt werden.
Die DMX-Adresse berechnet sich aus der Summe der DIP-Schalter-Werte.
Eine Standard-DMX-Adresse für einen Showtech Disco Star mit 4 Kanälen ist die Folgende:
Beispiel
Disco Star Address-Wert DMX Dip-Schalter "ON"
Gerät 5
Schalter
#1
#5
Gesamtsumme
Erklärung: Da jede Einheit 4 Kanäle besitzt, rückt jede Adresse um 4 Werte hoch (Siehe Adresswerte oben)
Nachdem alle Adressen festgelegt wurden, fügen Sie die Werte der DMX-DIP-Schalter hinzu, um für jedes
Gerät die richtige Adresse zu erhalten (DMX DIP-Schalter "AN") Legen Sie auf jedem Gerät die
entsprechenden DIP-Schalter um.
Beispiel:
1. Wenn Sie einem Disco Star die DMX-Adresse 133 geben möchten, müssen Sie zuerst diese Zahl auf der
DMX-Tabelle finden. (Siehe Seite 12)
2. Schauen Sie dann links (Dip-Schalter #1-#5) in der Zeile der Zahl 133 nach.
Auf der Tabelle sehen Sie #1=AN, #2=AUS, #3=AN, #4=AUS, #5=AUS.
3. Schauen Sie nun auf der oberen Seite der Tabelle (Dip-Schalter #6-#9) in der Spalte der Zahl 133
nach.
Auf der Tabelle sehen Sie #6=AN, #7=AUS, #8=AN, #9=AUS.
17
Wert
1
16 +
17
#1 , #5
11
