Inhaltszusammenfassung für HP f200

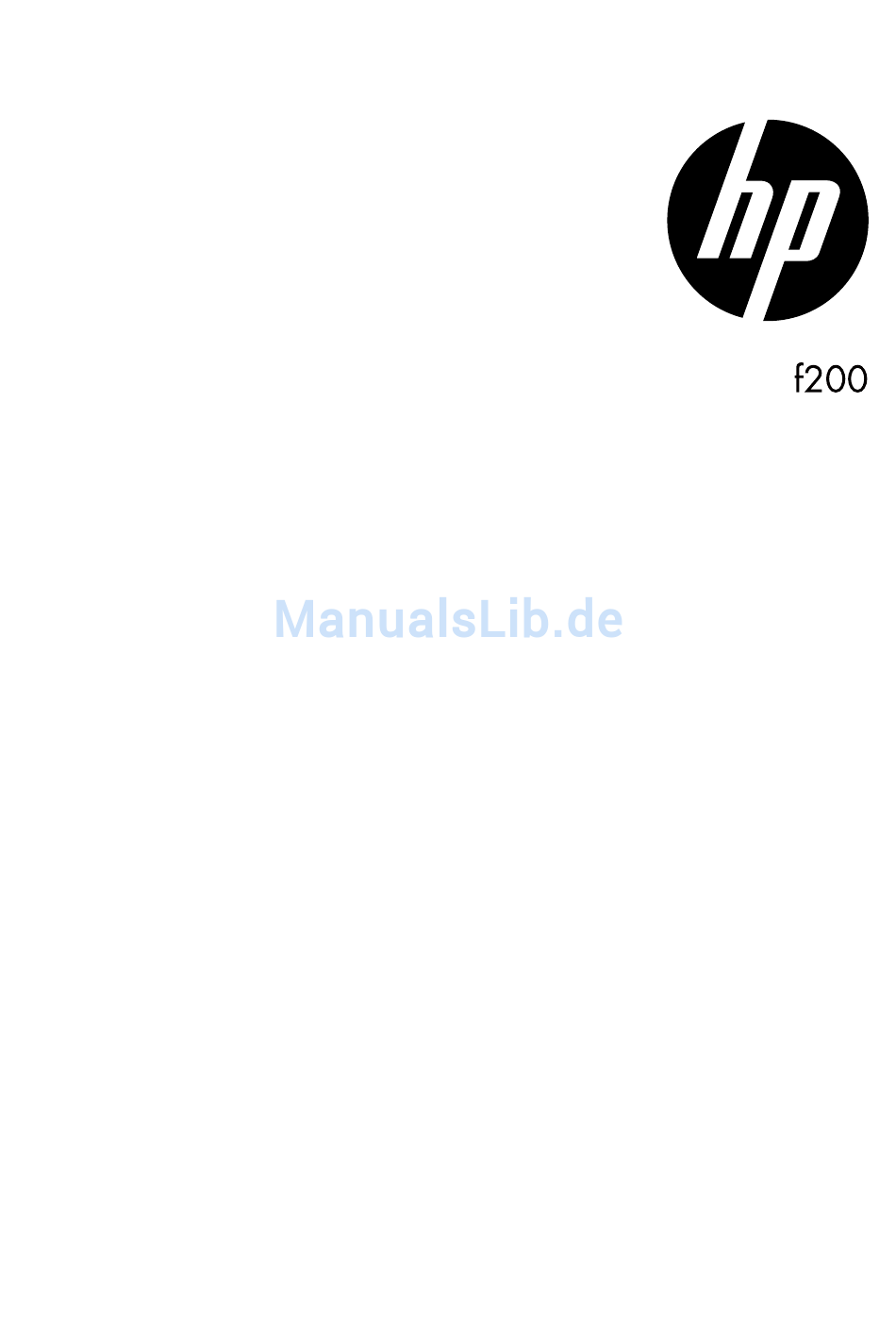

- Seite 1 Auto-Camcorder Benutzerhandbuch...
-
Seite 2: Inhaltsverzeichnis
Inhalt Über diese Anleitung ............3 FCC-Erklärung ..............3 WEEE-Hinweis ..............3 CE-Richtlinienhinweis............4 Hinweise zur Installation............4 Achtung ................5 Einleitung ..............6 Merkmale..............6 Lieferumfang .............6 Produktübersicht ............7 Erste Schritte ..............8 SD-Karte einstecken ..........8 Im Fahrzeug installieren ..........9 2.2.1 An der Windschutzscheibe montieren..9 2.2.2 Geräteposition anpassen......9 Netzanschluss ............10 Gerät ein- / ausschalten .......... - Seite 3 3.1.2 Sonstige Videotypen aufnehmen...13 3.1.3 Notfallaufnahme........14 3.1.4 Der Aufnahmebildschirm.......15 3.1.5 LED-Licht verwenden......16 3.1.6 Schnappschuss aufnehmen ....16 Videos und Fotos wiedergeben .......17 3.2.1 Videos wiedergeben ........18 3.2.2 Fotos anzeigen..........18 3.2.3 Der Wiedergabebildschirm ....19 3.2.4 Dateien löschen ........20 Einstellungen anpassen..........21 Menü verwenden .............21 Menübaum ..............22 Technische Daten ............25 ...
-
Seite 4: Über Diese Anleitung
Über diese Anleitung Der Inhalt dieses Dokuments dient Informationszwecken und kann ohne Vorankündigung geändert werden. Wir haben alle Mühen unternommen, die Richtigkeit und Vollständigkeit dieser Bedienungsanleitung zu gewährleisten. Dennoch übernehmen wir keine Haftung für jegliche Fehler und Auslassungen. Der Hersteller behält sich das Recht vor, technische Daten ohne Vorankündigung zu ändern. -
Seite 5: Ce-Richtlinienhinweis
Ihrem Entsorgungsbetrieb. Das Recycling von Materialien hilft bei der Schonung natürlicher Ressourcen und gewährleistet eine für die menschliche Gesundheit und Umwelt sichere Art der Wiederverwertung. CE-Richtlinienhinweis Dieses Gerät stimmt mit den vom Rat beschlossenen Anforderungen in den Gemeinschaftsrichtlinien über die Angleichung der Rechts- und Verwaltungsvorschriften der Mitgliedstaaten zur elektromagnetischen Verträglichkeit (2004/108/EG);... -
Seite 6: Achtung
Achtung Verwenden Sie nur das zugelassene Ladegerät. Niemals eigenhändig demontieren. Akku niemals kurzschließen. Akku sachgemäß entsorgen. Setzen Sie den Akku keinen offenen Flammen aus, es besteht Explosionsgefahr. ... -
Seite 7: Einleitung
1 Einleitung Vielen Dank für den Kauf dieses fortschrittlichen Fahrzeugrekorders. Dieses Gerät ist spezifisch zur Echtzeitvideo- und Audioaufnahme während der Fahrt entwickelt. Merkmale Full-HD-Kamera (1920 x 1080 bei 30 Bildern/s) 2,4-Zoll-LCD-Farbbildschirm Weitwinkelobjektiv Leistungsstarke für Einsatz schlechten Lichtbedingungen ... -
Seite 8: Produktübersicht
Produktübersicht Ansicht von oben und unten Ansicht von vorne Ansicht von der Seite (links und rechts) Ansicht von hinten Element Element Halterungssockel Reset-Taste Speicherkartenschlitz Weitwinkelobjektiv Ein-/Austaste Lautsprecher Halterungssockel LCD-Panel Mikrofon Aufwärtstaste ( Zurück-Taste ( Abwärtstaste ( USB-Anschluss Enter-Taste ( HDMI-Anschluss LED-Licht Hinweis: Drücken Sie zum Bedienen des Gerätes die entsprechenden Tasten (6, 13 –... -
Seite 9: Erste Schritte
2 Erste Schritte SD-Karte einstecken Stecken Sie die Speicherkarte so ein, dass die goldenen Kontakte in Richtung Geräterückseite zeigen. Drücken Sie die Speicherkarte so weit hinein, dass sie einrastet. So entfernen Sie die Speicherkarte Drücken Sie sanft auf die Kante der Karte, die Speicherkarte wird ausgeworfen. -
Seite 10: Im Fahrzeug Installieren
Im Fahrzeug installieren 2.2.1 An der Windschutzscheibe montieren Bringen Sie das Gerät an der Halterungsbasis an. Drehen und befestigen Sie Fahrzeughalterung und Halterungsbasis, damit das Gerät sicher an Ort und Stelle verbleibt. Positionieren Sie den Saugnapf an der Windschutzscheibe, wobei der Saugnapf flach aufliegt. -
Seite 11: Netzanschluss
Netzanschluss Verwenden Sie zur Stromversorgung des Gerätes und zum Aufladen des integrierten Akkus ausschließlich das mitgelieferte Fahrzeug-Netzteil. Verbinden Sie ein Ende des Fahrzeug-Netzteils mit dem USB-Anschluss des Gerätes. Schließen Sie das andere Ende des Fahrzeug-Netzteils an den Zigarettenanzünder Ihres Fahrzeugs an. Sobald der Fahrzeugmotor gestartet wird, schaltet sich das Gerät automatisch ein. -
Seite 12: Gerät Ein- / Ausschalten
Gerät ein- / ausschalten 2.4.1 Automatisches Ein- / Ausschalten Sobald der Fahrzeugmotor gestartet wird, schaltet sich das Gerät automatisch ein. Falls die Automatische Aufnahme-Funktion aktiviert ist, startet die Aufnahme automatisch direkt nach dem Einschalten des Gerätes. Siehe Automatische Aufnahme einstellen auf Seite 12. Sobald der Fahrzeugmotor ausgeschaltet wird, speichert das Gerät die Aufnahme und schaltet sich innerhalb von 10 Sekunden aus. -
Seite 13: Grundeinstellungen
Grundeinstellungen Wir empfehlen Ihnen, vor dem Einsatz des Gerätes die Automatische Aufnahme-Funktion zu aktivieren und Datum und Uhrzeit richtig einzustellen. 2.5.1 Automatische Aufnahme einstellen So aktivieren Sie, dass die Aufnahme automatisch nach dem Einschalten des Gerätes startet: Drücken Sie zum Aufrufen des Bildschirmmenüs die -Taste. -
Seite 14: Fahrzeugrekorder Verwenden
3 Fahrzeugrekorder verwenden Videos aufnehmen 3.1.1 Videos während der Fahrt aufnehmen Wenn der Fahrzeugmotor gestartet wird und die Automatische Aufnahme-Funktion aktiviert ist, schaltet sich das Gerät automatisch ein und die Aufnahme beginnt. Die Aufnahme stoppt automatisch, sobald der Motor abgeschaltet wird. -
Seite 15: Notfallaufnahme
3.1.3 Notfallaufnahme Drücken Sie während der Videoaufnahme die -Taste, wenn das Video fortlaufend in einer Datei gespeichert werden soll, bis die Kapazität der Speicherkarte erschöpft ist bzw. die Aufnahme manuell beendet wird. Drücken Sie zum Beenden der Aufnahme -Taste. Hinweis: Falls die Kollisionserkennung-Funktion aktiviert ist und eine Kollision erkannt wird, löst das Gerät automatisch die Notfallaufnahme aus. -
Seite 16: Der Aufnahmebildschirm
3.1.4 Der Aufnahmebildschirm Element Beschreibung Dauer Zeigt die Aufnahmedauer. Zeigt das aktuelle Datum und Zeit Aufnahmedatum und die Uhrzeit Anweisungssymbol Drücken Sie zum Aufrufen des (Menü) Bildschirmmenüs die -Taste. Zeigt die verbleibende Akku Akkuleistung. Anweisungssymbol Drücken Sie zum Beenden der (Stopp) Aufnahme die -Taste. -
Seite 17: Led-Licht Verwenden
3.1.5 LED-Licht verwenden Mit dem LED-Licht können Sie bei ungenügender Beleuchtung zusätzliches Licht bereitstellen Gehen Sie zum Aktivieren des LED-Lichts wie folgt vor: Drücken Sie zum Aufrufen des Bildschirmmenüs die -Taste. Wählen Sie mit den Tasten die Option Zusatzleuchte, drücken Sie dann die -Taste. -
Seite 18: Videos Und Fotos Wiedergeben
Videos und Fotos wiedergeben Falls gerade eine Aufnahme erfolgt, können Sie diese mit der -Taste beenden. Der Bereitschaftsbildschirm wird angezeigt. Drücken Sie zum Aufrufen des Bildschirmmenüs die -Taste. Wählen Sie mit den Tasten die Dateikategorie, die Sie durchsuchen möchten; drücken Sie Rufen Sie mit den Tasten die nächste oder vorherige Datei auf;... -
Seite 19: Videos Wiedergeben
3.2.1 Videos wiedergeben So geben Sie Videos wieder: Falls gerade eine Aufnahme erfolgt, können Sie diese mit der -Taste beenden. Drücken Sie zum Aufrufen des Bildschirmmenüs die -Taste. Wählen Sie mit den Tasten die Option Dateiwiedergabe, drücken Sie die -Taste. Wählen Sie mit den Tasten die Option Video oder Notfall, drücken Sie dann... -
Seite 20: Der Wiedergabebildschirm
3.2.3 Der Wiedergabebildschirm Videowiedergabebildschirm Fotowiedergabebildschirm Beschreibung Element Zeigt das Aufnahmedatum und Datum und Zeit die Uhrzeit an. Mit der -Taste kehren Sie Anweisungssymbol zum Dateiauswahlbildschirm (Zurück) zurück. Mit der -Taste rufen Sie das Anweisungssymbol vorherige Video/Foto auf. (Vorheriges) Mit der -Taste rufen Sie das Anweisungssymbol nächste Video/Foto auf. -
Seite 21: Dateien Löschen
3.2.4 Dateien löschen So löschen Sie eine/mehrere Datei(en): Falls gerade eine Aufnahme erfolgt, können Sie diese mit der -Taste beenden. Drücken Sie zum Aufrufen des Bildschirmmenüs die -Taste. Wählen Sie mit den Tasten Option Dateilöschung, drücken Sie -Taste. Wählen Sie mit den Tasten Dateikategorie, drücken Sie die -Taste. -
Seite 22: Einstellungen Anpassen
4 Einstellungen anpassen Menü verwenden Sie können Videoaufnahme- und andere allgemeine Einstellungen über die Bildschirmmenüs anpassen. Falls gerade eine Aufnahme erfolgt, können Sie diese mit der Aufnahme taste beenden. Drücken Sie zum Aufrufen des Bildschirmmenüs die -Taste. Wählen Sie mit den Tasten eine Menüoption, drücken Sie zum Aufrufen des ausgewählten Menüs Wählen Sie mit den Tasten... -
Seite 23: Menübaum
Menübaum Einzelheiten zu Menüelementen und verfügbaren Menüoptionen entnehmen Sie bitte der nachstehenden Tabelle. Menüoption Beschreibung Verfügbare Optionen Zusatzleuchte Zum De-/Aktivieren Ein / Aus des LED-Lichts. Dateiwiedergabe Wählen Sie die Video / Notfall / Bild Dateikategorie, die Sie betrachten möchten. Datum/Zeit Zum Einstellen von Datum und Uhrzeit. - Seite 24 Menüoption Beschreibung Verfügbare Optionen Aufnahmeintervall Zum Einstellen der 3 min / 5 min Aufnahmedauer einzelner Videodateien. Bewegungserkennung Zum De-/Aktivieren Ein / Aus Bewegungserkennu ng. Falls diese Funktion aktiviert ist und das Gerät jegliche bewegliche Objekte erkennt, startet die Aufnahme automatisch. Kollisionserkennung Zum De-/Aktivieren Hohe Empfindlichkeit /...
- Seite 25 Menüoption Beschreibung Verfügbare Optionen auf Ihrer Region. Format Zum Formatieren Ja / Nein der Speicherkarte. Standard Zum Rücksetzen Ja / Nein aller Einstellungen auf die werkseitigen Standardeinstellung ...
-
Seite 26: Technische Daten
Technische Daten Element Beschreibung Bildsensor 1/3,2-Zoll-CMOS-Sensor 2592 (H) x 1944 (V) Effektive Pixel Unterstützt Micro SDHC, bis 32 GB, Klasse 4 Speichermedium oder höher LCD-Bildschirm 2,4-Zoll-LCD-Farb-TFT (112.000 Pixel) Weitwinkel-Fixfokus-Objektiv Objektiv F2,4, f = 3,0 mm Fokusbereich 1,5 m bis unendlich Auflösung: Full-HD (1920 x 1080), 30 Bilder/s HD (1280 x 720), 30 Bilder/s Videoclip... - Seite 27 Element Beschreibung Schnittstelle Mini-USB, Mini-HDMI (Typ C) Akku Integrierter 470-mAh-Lithium-Polymer-Akku Betriebstemperatur -10 ° – 60 °C Betriebsfeuchtigkeit 20 – 70 % relative Luftfeuchtigkeit Aufbewahrungstemp -20° – 80 °C eratur Abmessungen 67.8 x 62 x 30 mm Gewicht Ca. 85 g ...
- Seite 28 Copyright © 2013 Alle Rechte vorbehalten. Alle anderen in dieser Anleitung erwähnten Marken, Produkte und Firmennamen sind Marken ihrer jeweiligen Unternehmen. ...
