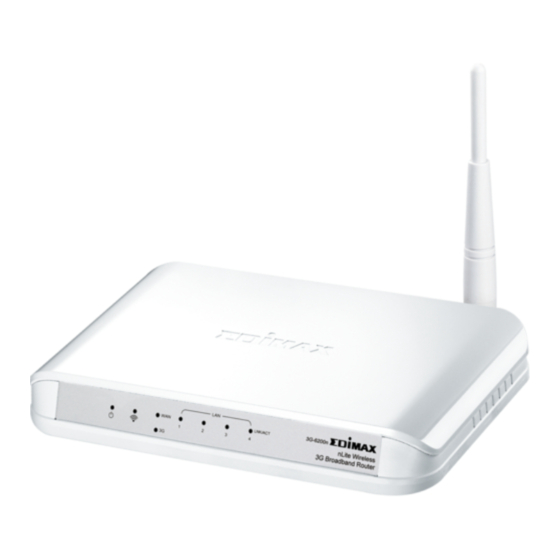

Edimax 3G-6200n Anleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Edimax 3G-6200n

Inhaltszusammenfassung für Edimax 3G-6200n

  • Seite 2 Č ý : Českého průvodce rychlou instalací naleznete na přiloženém CD s Č ý ovladači : Auf der beiliegend Treiber CD finden Sie deutsche Anleitung zur Schnellinstallation. ñ l : Incluido en el CD el G.R.I. en Español. ñ ç : Veuillez trouver l’français G.I.R ci-joint dans le CD ç...

  • Seite 3: Inhaltsverzeichnis

    Produkteinleitung ..................... 4 1 Einleitung： ......................6 1-1 Packungsinhalte ..................6 1-2 Vorderseite ....................6 1-3 Rückseite ..................... 7 p ...................... 8 e ..................8 : PC LAN IP-Konfiguration ................ 10 n ................13 G ............13 ( A ) Plug-and-Play, keine Einrichtung erforderlich........14 ( B ) PIN-Code oder Benutzername / Passwort erforderlich: .......
  • Seite 4 Garantie des Autors vertrieben. Wir bieten Ihnen an (gültig für mindestens drei Jahre) gegen Übernahme der Kosten für die physikalische Lieferung eine Kopie des jeweiligen Quellcodes zur Verfügung zu stellen. Bitte wenden Sie sich an Edimax : Edimax Technology co., Ltd, NO. 3, Wu-Chuan 3rd RD Wu-Ku-Industrial Park, Taipei Hsien,...

  • Seite 5: Produkteinleitung

    Produkteinleitung Danke für den Kauf des Edimax 3G-6200n / 3G-6400n Wireless 3G-Breitbandrouters! Dieser kostengünstige Router ist die beste Lösung für Benutzer, die mobil sein wollen, in kleinen Büros oder in Heimbüros arbeiten. Alle Computer und N e t z w e r k g e r ä t e k ö n n e n e i n e n e i n z i g e n d r a h t l o s e n 3 G - M o d e m - o d e r xDSL/Kabelmodem-Internetanschluss mit hoher Geschwindigkeit gemeinsam benutzen.

  • Seite 6: Einleitung

    □ Schnellanleitung (1 Stk.) □ Mehrsprachige Schnellanleitungen und Benutzerhandbuch CD-ROM (1 Stk.) □ 12 V Netzteil (1 Stk.) □ Ethernetkabel (1 Stk.) □ Zubehörteile 1-2 Vorderseite 3G-6200n / 3G-6400n Lichtstatus Beschreibung Router ist eingeschaltet WAN ist angeschlossen WAN ist nicht angeschlossen...

  • Seite 7: Rückseite

    1-3 Rückseite BR-6400n BR-6200n Objektname Beschreibung Power Netzstecker, Verbindung mit Netzteil ON/OFF Aktivieren/Deaktivieren kabellose Signale Setzt Router werkseitigen Reset / WPS Standardeinstellungen zurück (alle Einstellungen löschen) oder startet die WPS-Funktion. Drücken Sie diese Taste und halten Sie sie für 20 Sekunden gedrückt, um alle Einstellungen zu löschen, und drücken Sie die Taste weniger als 5 Sekunden, um die WPS-Funktion zu starten...

  • Seite 8: E T Z W E R K - S E T U P

    2. Verbinden Sie ein weiteres Ethernetkabel von einem beliebigen LAN-Anschluss (1-4) am Router mit der Ethernet-Buchse am PC. 3. Führen Sie die SIM-Karte in die 3G/3.5G-Modemkarte ein und schließen die Modemkarte an einen der USB-Anschlüsse des 3G-6200n / 3G-6400n an. Am 3G-6200n / 3G-6400n blinkt der entsprechende USB-LED-Anzeiger.
  • Seite 9 Wenn Sie auch mit dem xDSL/Kabelmodem auf das Internet zugreifen können, befolgen Sie bitte die folgenden Anweisungen: Verbinden Sie das Ethernetkabel vom WAN-Port des Routers aus mit dem LAN-Port des Modems. Verbinden Sie ein weiteres Ethernetkabel von einem beliebigen LAN-Port (1~4) am Router mit der Ethernet-Netzwerkbuchse am PC.

  • Seite 10: Pc Lan Ip-Konfiguration

    PC LAN IP-Konfiguration Konfigurieren Sie die LAN-Einstellung des PCs so, dass diesem automatisch eine IP-Adresse vom Router zugewiesen wird. Gehen Sie wie folgt vor. Klicken Sie auf “Start” in der Taskleiste und wählen Sie “Systemsteuerung”, um diese zu öffnen. Klicken Sie oben links auf “Zur klassischen Ansicht wechseln”, um weitere Einstellungssymbole einzublenden…...
  • Seite 11 Suchen Sie nach dem Symbol “Netzwerkverbindung” und doppelklicken Sie darauf, um die Einstellung der Netzwerkverbindung zu öffnen. Sie sehen ein Symbol “LAN-Verbindung”. Klicken Sie auf das Symbol und rechtsklicken Sie anschließend darauf, um das Untermenü zu öffnen. Klicken Sie auf “Eigenschaften”, um die IP-Einstellungen zu öffnen.
  • Seite 12 Wählen Sie “Internetprotokoll (TCP/IP)” und klicken Sie auf “Eigenschaften” Stellen sie sicher, dass die in blau markierten Parameter “IP-Adresse automatisch beziehen” und “DNS-Serveradresse automatisch beziehen” markiert sind. Klicken Sie auf “OK”, um das Fenster zu schließen.

  • Seite 13: I N T E R N E T K O N F I G U R A T I O N

    Modemkarten verlangen, dass Sie die Modemkarte an den PC anschließen und den Treiber/das Dienstprogramm installieren, bevor Sie ihn an den 3G-6200n / 3G-6400n anschließen (für alle PCs, die über 3G-6200n / 3G-6400n aufs Internet zugreifen müssen, ist dieses Verfahren einmal durchzuführen). Wenn Sie immer noch keine Verbindung zum Internet herstellen können, benutzen Sie bitte die verdrahtete...

  • Seite 14: B ) Pin-Code Oder Benutzername / Passwort Erforderlich

    Schließen Sie die USB-3G/3.5G-Modemkarte an 3G-6200n / 3G-6400n an und überzeugen Sie sich davon, dass der entsprechende USB-LED-Anzeiger des 3G-6200n / 3G-6400n leuchtet. Dann können Sie mit dem Web-Browser aufs Internet zugreifen. ( B ) PIN-Code oder Benutzername / Passwort erforderlich: Wenn Sie immer noch nicht aufs Internet zugreifen können, geben Sie bitte die...
  • Seite 15 Die Hauptseite wird geöffnet; klicken Sie auf “Quick Setup (Schnelleinrichtung)”, um die Internetverbindung zu konfigurieren. Wählen Sie ‘(GMT) Greenwich Mean Time: (Ihr Land oder Stadt), und klicken Sie dann auf die Schaltfläche “Next (Weiter)”.
  • Seite 16 Überprüfen Sie bitte die Authentifikationsmethode, die Sie benutzen möchten. Die meisten Telefongesellschaften verlangen, dass Sie den PIN-Code eingeben. Überprüfen Sie bitte 'SIM' und geben den PIN-Code ein, der Ihnen von der Telefongesellschaft gegeben wurde. Die meisten der hier aufgeführten Optionen sind optional, und Sie brauchen diese Informationen nicht angeben, wenn Sie sie nicht von der Telefongesellschaft bekommen haben.

  • Seite 17: C ) Treiber / Dienstprogramm, Der/Das Vom Pc Benötigt Wird

    Wenn Ihnen die Telefongesellschaft Benutzername/Passwort gegeben hat, suchen Sie bitte das Feld für Benutzername/Passwort und tragen diese dort ein. Dann klicken Sie auf die Schaltfläche 'APPLY'. Warten Sie 1 Minute (damit 3G-6200n / 3G-6400n neu hochgefahren wird), dann können Sie aufs Internet zugreifen.
  • Seite 18 3. Klicken Sie bitte auf “Cancel (Abbrechen)”, um die Meldung des Wizard für die  gefundene neue Hardware zu löschen.     ...
  • Seite 19 4. Gehen Sie bitte zu “My computer”, dort sehen Sie den BandLuxe C100S. Klicken Sie  doppelt auf das Gerät.    5. Das Programm im Adapter bereitet die Installation des Treibers und Dienstprogramms  für den Adapter vor.   ...
  • Seite 20 6. Klicken Sie auf “Next (Weiter)”.        7. Wählen Sie bitte “I accept the terms in the license agreement (Ich akzeptiere die  Bestimmungen der Lizenzvereinbarung)", und klicken Sie auf “Next (Weiter)".   ...
  • Seite 21 8. Wenn Sie den Zielordner ändern wollen, klicken Sie bitte auf "Change (Ändern)".  Klicken Sie auf “Next (Weiter)", um fortzufahren.        9. Klicken Sie auf “Install (Installieren)”.   ...
  • Seite 22 10. Das System installiert den Treiber und das Dienstprogramm des Adapters.      11. Die Installation war erfolgreich. Klicken Sie auf "Finish (Fertig stellen)", um den  Installtionswizard zu schließen.   ...
  • Seite 23 12. Das Dienstprogramm des C100S startet automatisch.  Wählen Sie bitte “MENU”.      13. Klicken Sie auf “Setting (Einrichtung)”.   ...
  • Seite 24 14. Wählen Sie “Auto connect on startup (Automatische Verbindung beim Anschalten)”.    15. Stecken Sie den C100S in den USB‐Anschluss des 3G‐Routers.  16. Der USB‐Adapter erhält die IP‐Adresse automatisch vom ISP. Sie können den Status  des 3G‐6200n / 3G‐6400n auf der Webseite überprüfen (z.B.: 192.168.2.1).   ...
  • Seite 25   17. Jetzt können Sie sich erfolgreich mit dem Internet verbinden.     ...
  • Seite 26   Hinweis: Wenn Ihre SIM‐Karte die Eingabe des PIN‐Codes verlangt, gehen Sie bitte ins  Web‐Management des 3G‐Routers. Wählen Sie auf der WAN‐Einstell‐Webseite 3G/3.5G  aus. Geben Sie den PIN‐Code des Adapters ein.     ...

  • Seite 27: R O U T E R K O N F I G U R A T I O N - P P P O E

    2-3-2 – – ü ü ö ö 1. Geben Sie die voreingestellte IP-Adresse des Routers: “192.168.2.1” in den Webbrowser Ihres PCs ein und drücken Sie die “Eingabe”-Taste. 2. Der nachfolgende Anmeldebildschirm wird angezeigt. Geben Sie den “Benutzernamen” und das “Kennwort” ein und klicken Sie zum Anmelden auf “OK”.
  • Seite 28 3. Die Hauptseite wird angezeigt, klicken Sie auf “Quick Setup” Das folgende Beispiel ist für die “PPPoE” WAN-Einstellung. 4. Wählen Sie ‘(GMT) Greenwich Mean Time: (Ihr Land oder Stadt) und klicken Sie auf die Schaltfläche “Next (Weiter)”. 5. Wählen Sie “PPPoE xDSL”, damit das System zum nächsten Schritt wechselt.
  • Seite 29 6. Geben Sie “Benutzernamen” und “Kennwort” ein, die Sie von Ihrem Internetdienstanbieter erhalten haben, und lassen Sie die anderen frei. (“Service Name” kann frei bleiben) Klicken Sie auf “OK”, um die Einstellung zu speichern und starten Sie den Router anschließend neu. 7.

  • Seite 30: R O U T E R K O N F I G U R A T I O N - K A B E L M O D E M

    2-3-3 1. Das folgende Beispiel ist für das Vereinigte Königreich (UK). Klicken Sie auf “Quick Setup”. 2. Wählen Sie ‘(GMT) Greenwich Mean Time: “London”. Klicken Sie auf die Schaltfläche “Next (Weiter)”.
  • Seite 31 3. Wählen Sie “Cable Modem (Kabelmodem)”, damit das System zum nächsten Schritt wechselt. 4. Geben Sie den ”Host Name (Hostnamen)” und die “MAC Address (MAC-Adresse)” ein. (Der “Host Name” kann frei bleiben) Die MAC-Adresse wird von Ihrem Internetdienstanbieter bereitgestellt (z. B. NTL). Oder Sie klicken auf die Schaltfläche “Clone Mac Address (MAC-Adresse klonen)”, wenn Sie die MAC-Adresse des Computers verwenden.

  • Seite 32: Erweitertes Setup

    3 Erweitertes Setup 3-1 Verwaltungkennwort ändern Das Standardkennwort für diesen Router lautet 1234, und es wird bei der Anmeldungsaufforderung angezeigt, wenn der Zugriff über den Webbrowser erfolgt. Wenn Sie das voreingestellte Kennwort nicht ändern, besteht ein Sicherheitsrisiko, da es jeder sehen kann. Um das Kennwort zu ändern, gehen Sie bitte wie folgt vor: Klicken Sie bitte auf das Menü...

  • Seite 33: Firmware-Upgrade

    3-2 Firmware-Upgrade Die von diesem Router verwendete Systemsoftware wird als ‘Firmware’ bezeichnet. Wie auch bei anderen Anwendungen wird Ihr Computer durch das Überschreiben einer alten Anwendung mit einer neuen Anwendung mit neuen Funktionen ausgestattet. Sie können diese Firmware-Upgradefunktion auch verwenden, um Ihrem Router neue Funktionen zu ermöglichen oder Bugs des Routers zu beheben.

  • Seite 34: System-Reset

    aufgefordert, den Dateinamen der Firmware-Upgradedatei anzugeben. Bitte laden Sie sich die neueste Firmwaredatei von unterer Website herunter und verwenden Sie diese für das Upgrade des Routers. Wenn eine Firmware-Upgradedatei ausgewählt ist, klicken Sie bitte auf die Schaltfläche ‘Apply (Übernehmen)’. Der Router wird das Firmware-Upgrade automatisch durchführen.

  • Seite 35: Sicherheit Drahtlosnetzwerk

    3-4 Sicherheit Drahtlosnetzwerk Es ist sehr wichtig, dass Sie die Sicherheitseinstellungen für das Drahtlosnetzwerk richtig konfigurieren! Wenn nicht, haben Hacker und böswillige Benutzer ohne Ihre Einwilligung Zugriff auf Ihr Netzwerk und wertvolle Daten. Das ist ein ernsthaftes Sicherheitsproblem. Um die Sicherheitseinstellungen des drahtlosen Netzwerks zu konfigurieren, klicken sie bitte auf das Menü...
  • Seite 36 Pre-shared Wählen Sie bitte den Typ des Pre-Shared Key aus, Sie Key Format : können ein Kennwort wählen (8 oder mehr alphanumerische Zeichen, bis zu 63), oder Hex (64 Zeichen von 0-9 und a-f). Pre-shared Bitte geben Sie hier das WPA-Kennwort ein. Key : Aus Sicherheitsgründen ist es nicht empfehlenswert, ein Wort zu wählen, das in einem Wörterbuch zu finden ist.
  • Seite 37 ä ö ä ä ö ä Dieses Gerät wurde getestet und entspricht den Bestimmungen für digitale Geräte der Klasse B nach Teil 15 der FCC-Bestimmungen. Diese Grenzwerte bieten angemessenen Schutz vor Funkstörungen beim Betrieb des Geräts in einer Wohngegend. Dieses Gerät erzeugt und nutzt Hochfrequenzenenergie und kann diese ausstrahlen.
  • Seite 38 Dänemark, Finnland, Frankreich, Deutschland, Griechenland, Irland, Italien, Luxemburg, Bulgarien, Zypern, Tschechien, Estland, Ungarn, Lettland, Litauen, Malta, Polen, Rumänien, der Slowakei, Slowenien, den Niederlanden, Portugal, Spanien, Schweden und Großbritannien bestimmt. Die ETSI-Version dieses Geräts ist auch für den Gebrauch in den folgenden EFTA-Mitgliedsstaaten autorisiert: Island, Liechtenstein, Norwegen und Schweiz.

Diese Anleitung auch für:

3g-6400n
