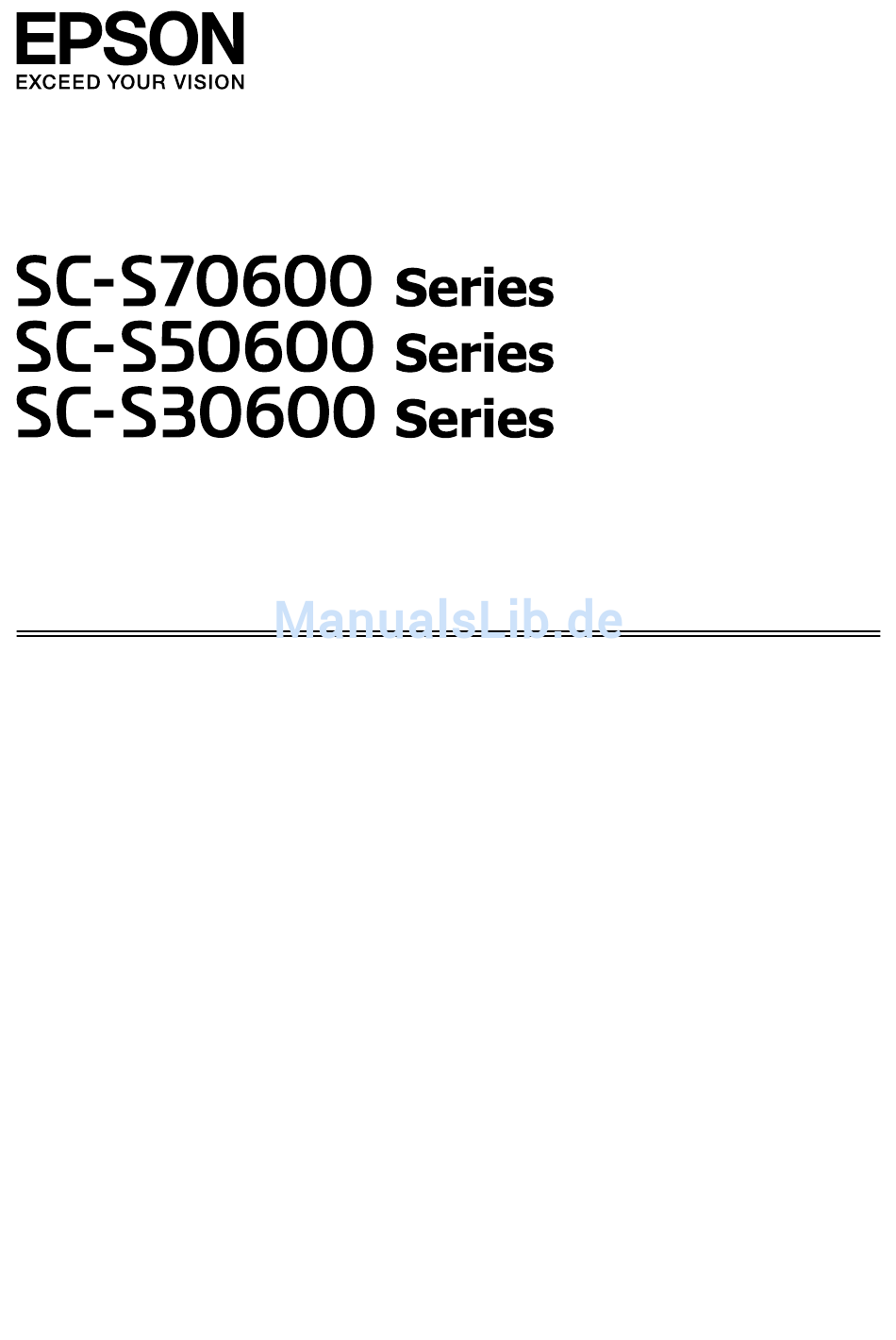

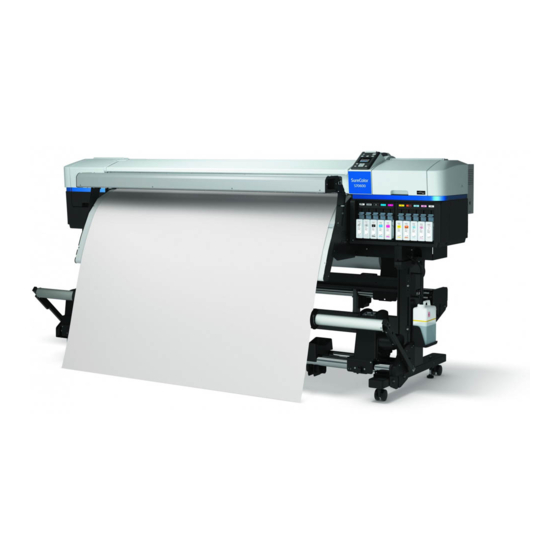

Seite 1 Benutzerhandbuch NPD4674-03 DE...
Seite 2 Schäden infolge von Nichtbeachtung der Bedienungs- und Wartungsanleitungen von Seiko Epson Corporation. Die Seiko Epson Corporation haftet nicht für Schäden oder Störungen durch Einsatz von Optionen oder Zubehör, wenn dieses nicht originale Epson-Produkte sind oder keine ausdrückliche Zulassung der Seiko Epson Corporation als Epson Approved Products haben.
Seite 3: Inhaltsverzeichnis
Druckbereich......87 Wenn Sie den Drucker nicht verwenden..26 SC-S70600 series/SC-S50600 series..87 Hinweise zur Handhabung von SC-S30600 series.
Seite 4 Regelmäßig ausgewechselte Teile... . . 123 Bevor Sie sich an Epson wenden... . 171 Hilfe für Anwender in Nordamerika..172 Hilfe für Anwender in Europa.
Seite 5: Einführung
EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Einführung ❏ Benutzen Sie die Computeranlage nicht in der Einführung Nähe potenzieller elektromagnetischer Störfelder wie z. B. Lautsprecher oder Basisstationen von schnurlosen Telefonen. ❏ Die Art der Stromquelle muss mit den Angaben Wichtige auf dem Etikett des Geräts übereinstimmen.
Seite 6: Informationen Zum Umgang Mit Tintenpatronen
EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Einführung ❏ In den folgenden Fällen müssen Sie das Gerät Hinweise zu diesem vom Netz trennen und eine Wartung durch qualifiziertes Servicepersonal vornehmen lassen: Handbuch Netzkabel oder -stecker ist beschädigt, Flüssigkeit ist in das Gerät eingedrungen, das Gerät ist heruntergefallen oder das Gehäuse wurde...
Seite 7: Druckerteile
Zusätzliche Heizung zum trocknen der Ausdrucke Mit dem zusätzlichen Heizung zum trocknen der Ausdrucke kann die Tinte nach dem Drucken schneller ge- trocknet werden. Separat erhältlich für SC-S70600 series. U Installationshandbuch für das zusätzliche Heizung zum trocknen der Ausdrucke Nachheizung Mit der Nachheizung kann die Tinte nach dem Drucken schneller getrocknet werden.
Seite 8 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Einführung Rollenkernhalter Setzen Sie den gebrauchten Rollenkern zur Aufnahme des Mediums auf diese Halter. Es gibt zwei Auflagen: eine links und eine rechts. „Einlegen von Medien“ auf Seite 67 Spanner Mit dem Spanner wird die Spannung aufrechterhalten, damit das Medium beim Aufnehmen nicht durchhängt.
Seite 9 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Einführung Tintenpatrone/Wechselpatrone Die Anzahl der von jedem Typ installierten Patronen ist vom ausgewählten Farbmodusoption abhängig. SC-S70600 series: 8 Farben/10 Farben SC-S50600 series: 4 Farben/5 Farben Verwenden Sie Im 8- oder 4-Farbmodus auch Ersatzpatronen, um alle Steckplätze zu füllen.
Seite 10: Vorderteil (Sc-S30600 Series)
EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Einführung Vorderteil (SC-S30600 series) Wartungsabdeckung (links) Öffnen Sie diese Abdeckung zur Reinigung des Bereiches um den Druckkopf. Im Druckerbetrieb normalerwei- se geschlossen. „Reinigen des Druckkopfbereiches“ auf Seite 97 Nachheizung Mit der Nachheizung kann die Tinte nach dem Drucken schneller getrocknet werden.
Seite 11 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Einführung Rollenauflage Legen Sie das Medium beim Herausnehmen der Aufnahmerolle vorübergehend auf diesen Auflagen ab. Es gibt zwei Auflagen: eine links und eine rechts. Schalter Auto Wählen Sie mit diesem Schalter die Richtung der automatischen Aufnahme. Wählen Sie Off, um die automati- sche Aufnahme zu deaktivieren.
Seite 12 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Einführung USB-Anschluss Zum Anschließen des USB-Kabels. Wartungsabdeckung (rechts) Öffnen Sie diese Abdeckung zur regelmäßigen Wartung. Im Druckerbetrieb normalerweise geschlossen. „Regelmäßige Reinigung“ auf Seite 97 Medienladehebel Stellen Sie den Medienladehebel nach dem Einlegen des Mediums nach unten, um das Medium zu sichern.
Seite 13: Innenseite (Sc-S70600 Series, Sc-S50600 Series)
Insgesamt werden zehn Rollen verwendet; die Rollen mit starkem Andruck sind die beiden äußeren. Sie sorgen für den Andruck der Kanten des Mediums bei der Verwendung von transparentem Film und während des Tinten-Layerings. „Positionieren der Druckrollen und des Mediums (SC-S70600 series, SC-S50600 series)“ auf Seite 35 Tinten-Layering U „Hohe Druckqualität“ auf Seite 24...
Seite 14 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Einführung Druckrollen (schwach) Insgesamt werden zehn Rollen verwendet; davon sorgen alle Rollen für schwachen Andruck bis auf die beiden äußeren. Sie sorgen für den Andruck des Mediums während des normalen (d. h. nicht bei transparentem Film und nicht beim Tinten-Layering).
Seite 15: Innenseite (Sc-S30600 Series)
EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Einführung Innenseite (SC-S30600 series) Die Druckqualität kann sich verschlechtern, wenn eines der folgenden Teile verschmutzt ist. Reinigen oder ersetzen Sie diese Teile regelmäßig entsprechend den Beschreibungen in den jeweiligen nachfolgenden Abschnitten. Druckkopf Der Druckkopf druck durch Bewegen nach links und rechts und gleichzeitigem Tintenausstoß. Es wird empfohlen, den Bereich um diese Einheit einmal pro Woche zu reinigen.
Seite 16: Rückseite
EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Einführung Abstreiferreiniger Der Abstreiferreiniger entfernt Tinte vom Abstreifer. Es handelt sich um Verbrauchsmaterial; etwa alle sechs Monate auswechseln. „Ersetzen des Abstreifers und des Abstreiferreinigers“ auf Seite 113 Deckel Wenn nicht gedruckt wird, schützen diese Deckel die Druckkopfdüsen vor dem Austrocknen. Es wird empfohlen, diese Einheit einmal pro Woche zu reinigen.
Seite 17: Lan-Anschluss
EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Einführung Rollenhalter Setzen Sie das Medium auf diese Halter. Es gibt die gleichen Teile links und rechts. Rollenhalter-Feststellschraube Mit diesen Schrauben werden die Rollenhalter gesichert, sobald das Medium eingelegt ist. Es gibt die gleichen Teile links und rechts.
Seite 18 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Einführung Datenleuchte Statusleuchte (grün/rot) Status Leuchtet Leuchtet (grün) Der Drucker ist über 1000base-T ange- schlossen. Blinkt Der Drucker empfängt Daten über eine 1000base-T-Verbindung. Leuchtet Leuchtet (rot) Der Drucker ist über 100base-TX ange- schlossen. Blinkt Der Drucker empfängt Daten über eine...
Seite 19: Bedienfeld
EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Einführung Drücken Sie diese Taste zum Aufrufen des Menüs Bedienfeld Medien-Setup, das Menüpunkte enthält wie Rest- medien, Medium Auswählen, Einstellungen An- passen und Medienliste Drucken. Diese Taste ist während des Druckens deaktiviert. „Das Menü Medien-Setup“ auf Seite 132 Anzeige Zeigt den Druckerstatus, Menüs, Fehlermeldungen...
Seite 20: Beschreibung Der Anzeige
EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Einführung ❏ Drücken Sie diese Taste zum Aufrufen des Menüs Wenn der Medienladehebel in einer abgesenkten Position ist und die Taste d gedrückt wird, wird das Wartung, das Menüpunkte enthält wie Düsentest, Medium zugeführt. Beim Drücken der Taste u wird Reinigung, Druckkopfwartung, Abfalltintenzäh-...
Seite 21 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Einführung Zeigt Druckerstatus, Betrieb und Fehlermeldungen „Wenn eine Meldung angezeigt wird“ auf Sei- te 145 1 Statusanzeigen Der Tintenpatronenstatus wird wie folgt ange- Heizungstemperatur zeigt. Diese Anzeige enthält von links nach rechts die Temperatureinstellungen für Vorheizung, Walzen- : Bereit zum Drucken.
Seite 22 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Einführung Resttintenbehälter-Status Zeigt die ungefähre verfügbare Kapazität des Rest- tintenbehälters. Wenn der Resttintenbehälter fast 2 Tintenfarbcodes voll ist oder ein Fehler auftritt, ändert sich die An- SC-S70600-Series zeige wie unten dargestellt. Normal Warnung oder Fehler...
Seite 23: Funktionen
EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Einführung : Das Trocknungsgebläse ist nicht akti- Funktionen viert. Um das Gebläse zu starten, wäh- len Sie Ein für Zusatztrockner im Setup-Menü. Dieser Großformat-Farbtintenstrahldrucker unterstützt Rollenmedien mit einer Breite von 1626 mm (64 Zoll). Die Hauptfunktionen dieses Druckers „Das Menü...
Seite 24: Hohe Druckqualität
Überragende Hohe Druckqualität Bedienerfreundlichkeit Weiche Übergänge, hochgetreue Farbwiedergabe Das Gerät SC-S70600 series ist für hellfarbige Tinten Einfache Medieninstallation und Aufnahme Da für die Rollen- und Rollenkernhalter keine ausgerüstet (light black, light cyan und light magenta), Spindeln erforderlich sind, entfällt das Anbringen von was die Körnigkeit für weichere Übergänge reduziert,...
Seite 25: Hinweise Zu Verwendung Und Aufbewahrung
EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Einführung Wartungsfreundlichkeit Hinweise zu Verwendung Druckqualität kann nur durch tägliche Wartung sichergestellt werden. Die Konstruktion dieses und Aufbewahrung Druckers lässt viel Raum für die Wartung, die dadurch im Handumdrehen erledigt ist. In diesem Dokument sind die Tinten white (Weiß)
Seite 26: Wenn Sie Den Drucker Nicht Verwenden
EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Einführung ❏ Wenn Sie den Drucker einsetzen, beachten Sie ❏ Wenn der Drucker eingeschaltet ist, ziehen Sie den unter „Technische Daten“ angegebenen nicht den Netzstecker und trennen Sie nicht die Betriebstemperatur- und Feuchtigkeitsbereich. Stromversorgung mit der Haussicherung.
Seite 27: Hinweise Zur Handhabung Von Tintenpatronen
EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Einführung ❏ Falls Sie für eine lange Zeit nicht drucken und Hinweise zur Handhabung von keine Vorspeicherwartung durchführen, schalten Tintenpatronen Sie den Drucker mindestens einmal alle sieben Tage ein. Beachten Sie die folgenden Punkte zur Handhabung Wenn Sie über einen längeren Zeitraum nicht...
Seite 28: Handhabung Von Medien
EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Einführung ❏ Lassen Sie die Tintenpatronen in dem Drucker. ❏ Tintenpatronen nicht zerlegen oder verändern. Die Tinte im Drucker trocknet sonst aus und der Das einwandfreie Drucken könnte sonst nicht Drucker funktioniert nicht mehr möglich sein.
Seite 29: Handhabung Von Medien Nach Dem Drucken
EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Einführung ❏ Bei Nichtgebrauch sollten Medien aus dem ❏ Es wird empfohlen, den Drucker eingeschaltet zu Drucker herausgenommen, aufgewickelt und in lassen, wenn Schmuckfarbentintenpatronen der Originalverpackung aufbewahrt werden. Die installiert sind. Wenn der Drucker ausgeschaltet Qualität von längere Zeit im Drucker...
Seite 30: Anwenden Der Mitgelieferten Software
Softwarename Zusammenfassung EPSON LFP Remote Panel EPSON LFP Remote Panel 2 wird zur Firmware-Aktualisierung von einem Computer aus und zum Kopieren der im Drucker-Setup erstellten Medieneinstellungsbank auf einen Computer verwendet. „Starten von EPSON LFP Remote Panel 2“ auf Seite 32 „Beenden von EPSON LFP Remote Panel 2“...
Seite 31 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Einführung Softwarename Zusammenfassung EpsonNet Config Mit dieser Software können Sie vom Computer aus verschiedene Netzwerkeinstellungen für den Drucker konfigurieren. Das ist nützlich, weil Sie so Adressen und Namen mit der Tastatur eingeben können.
Seite 32: Starten Von Epson Lfp Remote Panel 2
EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Einführung Deinstallieren der Starten von EPSON LFP Remote Panel 2 Software Starten Sie EPSON LFP Remote Panel 2, nachdem Sie geprüft haben, dass der Drucker Bereit anzeigt. Wichtig: ❏ Melden Sie sich bei einem „Computer Windows administrator Das Programm kann mit einer der folgenden (Computeradministrator)“-Konto an (ein...
Seite 33 Wenn Sie den Epson-Kommunikationstreiber erneut installieren, starten Sie den Computer neu. Mac OS X Im Folgenden wird beschrieben, wie Sie EPSON LFP Remote Panel 2 entfernen können. Beenden Sie EPSON LFP Remote Panel 2. Ziehen Sie den gesamten Ordner EPSON Remote Panel 2 aus dem Ordner Applications (Programme) in den Trash (Papierkorb).
Seite 34: Standardbedienung
EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Standardbedienung Standardbedienung Wichtig: ❏ Medien erst kurz vor dem Drucken einlegen. Die Druckrollen können ein im Drucker zurückgelassenes Medium zerknittern. Außerdem kann das Medium wellig werden Einlegen und Wechseln oder sich wölben, was Staus verursachen und dazu führen kann, dass der Druckkopf auf...
Seite 35: Positionieren Der Druckrollen Und Des Mediums
Tinten-Layering U „Hohe Druckqualität“ auf Position der Druckrollen. Seite 24 „Positionieren der Druckrollen und des Mediums (SC-S70600 series, SC-S50600 series)“ auf Seite 35 Hinweis: ❏ Wenn Druckrollen mit schwachem Andruck bei transparentem Film eingesetzt werden, können die Verwenden von SC-S30600 series Druckrollen Spuren auf dem Druckbereich „Einlegen von Medien (SC-S30600 series)“...
Seite 36: Positionieren Der Druckrollen Nach Medienbreite
EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Standardbedienung Positionieren der Druckrollen nach Medienbreite Sie können die Positionierung der Druckrollen durch Öffnen der vorderen Abdeckung überprüfen. Dieser Abschnitt enthält Anleitungen für die Positionierung nach Medienbreite. * Transparenter Film und Tinten-Layering werden nicht unterstützt Wenn die Druckrollen innerhalb der schwarzen Markierungen verschoben werden und der Medienladehebel gesenkt wird, sichern die Rollen das Medium.
Seite 37 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Standardbedienung ❏ Die rechte Kante des Mediums muss innerhalb der Quadrate von entsprechend der Medienbreite passieren.
Seite 38: Einlegen Von Medien (Sc-S70600 Series, Sc-S50600 Series)
EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Standardbedienung Schalten Sie den Drucker ein, indem Sie die Einlegen von Medien Taste P drücken. (SC-S70600 series, SC-S50600 series) Wichtig: Wenn Schmuckfarbentinten installiert Das Verfahren zum Einlegen von Medien variiert je sind, wird die Zirkulation automatisch nachdem, ob Sie die mitgelieferte durchgeführt, um einer Ansammlung von...
Seite 39 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Standardbedienung Beispiel für die Einstellung von Medien mit Platzieren Sie die Medien vorübergehend auf einer Breite von 64 cm die Rollenauflagen, je nach Art der Abrollung (siehe nachstehend). Druckbare Seite Außen Druckbare Seite Innen...
Seite 40 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Standardbedienung Heben Sie das Medium durch Anheben des Heben Sie das Medium durch Anheben des Hubhebels auf der linken Druckerseite in Hubhebels auf der rechten Druckerseite in Position und setzen Sie dann den Rollenhalter Position und setzen Sie dann den Rollenhalter fest ein.
Seite 41 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Standardbedienung Sichern Sie den Rollenhalter durch Anziehen Wichtig: der Rollenhalterschraube, bis sie sich nicht Sobald Teil A nicht mehr sichtbar ist, die mehr dreht. Kurbel nicht mehr drehen. Nichtbeachtung dieser Vorsichtsmaßnahme könnte den Rollenhalter beschädigen.
Seite 42 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Standardbedienung Ziehen Sie das Medium heraus und setzen Sie Gehen Sie zur Druckervorderseite und öffnen es in den Drucker ein. Sie die vordere Abdeckung. Legen Sie das Medium so ein, dass es innerhalb der Quadrate passiert, die die festgelegte Position angeben, die in Schritt 5 justiert wurden.
Seite 43 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Standardbedienung Druckbare Seite Innen: Drücken Sie die Taste d. Wenn transparenter Film eingelegt ist oder während des Tinten-Layerings Tinten-Layering U „Hohe Druckqualität“ auf Seite 24 ❏ Nur Druckrollen mit starkem Andruck verwenden. ❏ Es wird empfohlen, die Rollen innerhalb von 10 mm von der linken und rechten Medienkante zu positionieren.
Seite 44 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Standardbedienung „Verwenden der Aufrolleinheit“ auf Richten Sie die weißen Linien der Platte mit Seite 67 den weißen Linien der Walze aus und drücken Sie auf die Platten herunter, um sie in dieser Position zu sichern und ein Abheben zu verhindern.
Seite 45: Verwenden Der Optionalen Medieneinzugseinheit Für Schwere Rollen
EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Standardbedienung Schließen Sie die vordere Abdeckung. Entfernen Sie die Medienhalteplatten, falls installiert. Verwenden der optionalen Medieneinzugseinheit für schwere Rollen In diesem Abschnitt wird anhand des SC-S70600 series beschrieben, wie Medien bei installierter optionaler Medieneinzugseinheit für schwere Rollen Schalten Sie den Drucker ein, indem Sie die eingelegt werden.
Seite 46 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Standardbedienung Beispiel für die Einstellung von Medien mit Wichtig: einer Breite von 64 cm Wenn der Kurbelgriff am rechten Rollenhalter nicht sichtbar ist, drehen Sie den Halter nach vorne bis zum Anschlag. Das Medium kann nicht richtig eingelegt werden, wenn der Kurbelgriff nicht sichtbar ist.
Seite 47 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Standardbedienung Setzen Sie den linken Rollenhalter ganz ein. Wichtig: Sichern Sie dann den Rollenhalter durch Wenn der Rollenhalter nicht ausreichend Anziehen der Rollenhalterschraube, bis sie sich in den Rollenkern eingeschoben ist, nicht mehr dreht.
Seite 48 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Standardbedienung Drehen Sie mit der Kurbel, bis Teil A in der Stellen Sie den Medienladehebel nach oben. Abbildung unten vollständig eingesetzt ist. Ziehen Sie das Medium heraus und setzen Sie es in den Drucker ein.
Seite 49 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Standardbedienung Ziehen Sie das Medium gerade heraus, bis die Hinweis: Kante das Etikett auf der oberen Seite der Schwere und schwer abzurollende Medien Nachheizung passiert hat. können durch Drücken des Transportschalters am linken Rollenhalter eingezogen werden.
Seite 50 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Standardbedienung Stellen Sie die Druckrollen ein. Das Verfahren zur Positionierung der Druckrolle variiert bei normalem Drucken, wenn transparenter Film eingelegt wird und beim Tinten-Layering. Normales Drucken ❏ Druckrollen mit schwachem Andruck verwenden. Verschieben Sie die Druckrollen mit starkem Andruck nach rechts oder links, bis sie die Enden berühren.
Seite 51 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Standardbedienung Bringen Sie die Medienhalteplatten an. Richten Sie die weißen Linien der Platte mit den weißen Linien der Walze aus und drücken Positionieren Sie die Platten zuerst so, dass die Sie auf die Platten herunter, um sie in dieser Medienkanten in der Mitte der runden Löcher...
Seite 52: Einlegen Von Medien (Sc-S30600 Series)
EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Standardbedienung Schließen Sie die vordere Abdeckung. Entfernen Sie die Medienhalteplatten, falls installiert. Einlegen von Medien (SC-S30600 series) Das Verfahren zum Einlegen von Medien variiert je nachdem, ob Sie die Medieneinzugseinheit oder das optionale Rollensystem für schwere Medien Schalten Sie den Drucker ein, indem Sie die verwenden.
Seite 53 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Standardbedienung Legen Sie das Medium je nachdem wie es Heben Sie das Medium durch Anheben des gerollt ist auf die Rollenauflagen (siehe unten), Hubhebels auf der linken Druckerseite in und positionieren Sie es entsprechend der Position und setzen Sie dann den Rollenhalter Markierung auf dem Etikett.
Seite 54 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Standardbedienung Heben Sie das Medium durch Anheben des Sichern Sie den Rollenhalter durch Anziehen Hubhebels auf der rechten Druckerseite in der Rollenhalterschraube, bis sie sich nicht Position und setzen Sie dann den Rollenhalter mehr dreht.
Seite 55 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Standardbedienung Wichtig: Hinweis: Sobald Teil A nicht mehr sichtbar ist, die Schwere und schwer abzurollende Medien Kurbel nicht mehr drehen. können durch Drücken des Transportschalters Nichtbeachtung dieser am linken Rollenhalter eingezogen werden. Vorsichtsmaßnahme könnte den Druckbare Seite Außen...
Seite 56 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Standardbedienung Druckbare Seite Innen: Drücken Sie die Taste Gehen Sie zur Druckervorderseite und öffnen Sie die vordere Abdeckung. Halten Sie das Medium in der Mitte und stellen Sie den Medienladehebel nach oben. Ziehen Sie das Medium gerade heraus, bis die...
Seite 57 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Standardbedienung Bringen Sie die Medienhalteplatten an. Richten Sie die weißen Linien der Platte mit den weißen Linien der Walze aus und drücken Positionieren Sie die Platten zuerst so, dass die Sie auf die Platten herunter, um sie in dieser Medienkanten in der Mitte der runden Löcher...
Seite 58 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Standardbedienung Schließen Sie die vordere Abdeckung. Entfernen Sie die Medienhalteplatten, falls installiert. Verwenden der optionalen Medieneinzugseinheit für schwere Rollen In diesem Abschnitt wird beschrieben, wie Medien bei installierter optionaler Medieneinzugseinheit für schwere Rollen eingelegt werden.
Seite 59 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Standardbedienung Legen Sie das Medium so auf ein Hebegerät, Richten Sie das Medium und die Rollenhalter dass es der Art entspricht, wie es abgerollt wird aus. (siehe unten) und positionieren Sie das Medium mit dem Hebegerät entsprechend der Heben oder senken Sie das Hebegerät, bis der...
Seite 60 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Standardbedienung Um sicherzustellen, dass der Rollenhalter weit Wichtig: genug in den Rollenkern eingesetzt ist, drücken Wenn die Rollenhalterschraube lose ist, Sie den Mittelbereich auf der Seite des kann sich der Rollenhalter während des Rollenhalters zweimal in Richtung Rollenende.
Seite 61 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Standardbedienung Stellen Sie den Medienladehebel nach oben. Ziehen Sie das Medium über die Druckrollen hinaus und fixieren Sie es durch Absenken des Medienladehebels. Prüfen Sie, dass die linke Medienkante über der Mitte des Quadrats auf dem Vorheizungsetikett steht.
Seite 62 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Standardbedienung Halten Sie das Medium in der Mitte und stellen Stellen Sie den Medienladehebel nach unten, Sie den Medienladehebel nach oben. um das Medium zu fixieren. Um sofort zu drucken, fahren Sie mit Schritt 20 fort.
Seite 63: Anzeigen Und Ändern Von Medieneinstellungen
EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Standardbedienung Richten Sie die weißen Linien der Platte mit Schließen Sie die vordere Abdeckung. den weißen Linien der Walze aus und drücken Sie auf die Platten herunter, um sie in dieser Position zu sichern und ein Abheben zu verhindern.
Seite 64: Wechseln Von Medien
EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Standardbedienung ❏ Ausgewähltes Medium Wählen Sie die gewünschte Option und drücken Sie Z. Zeigt die Parameter für die Medieneinstellungen wie folgt an. Drücken Sie die Taste y zur Anzeige des Fensters in Schritt 2 und drücken Sie dann RIP-Einstellungen: Medieneinstellungen auf erneut y.
Seite 65: Schneiden Von Medien
EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Standardbedienung Sie können die Restmedien-Menge vor dem Schneiden von Medien Herausnehmen des Mediums aus dem Drucker an der Medienkante drucken und dann diesen Wert beim Schneiden Sie das Medium mit einem nächsten Einlegen des Mediums als genaue Angabe handelsüblichen Messer ab, wenn der Druck...
Seite 66: Entfernen Von Medien
❏ Wenn Sie die Aufrolleinheit verwenden, stellen Sie den Auto-Schalter an der Aufrolleinheit auf Off, bevor Sie das Medium mit dem Manual-Schalter über der Schneidnut positionieren. ❏ Falls Sie die Geräte SC-S70600 series oder Entfernen Sie die Medienhalteplatten. SC-S50600 series verwenden und keine zusätzlichen Ausdrucke vornehmen möchten, stellen Sie den Medienladehebel nach oben, um eine Verformung der Druckrollen zu vermeiden.
Seite 67: Verwenden Der Aufrolleinheit
EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Standardbedienung Verwenden der Wichtig: Beachten Sie, dass die automatische Aufrolleinheit Aufrolleinheit möglicherweise nicht wie erwartet funktioniert, wenn Tinten-Layering mit den Geräten SC-S70600 series oder SC-S50600 series verwendet wird, und dadurch die Druckqualität Einlegen von Medien abnimmt.
Seite 68 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Standardbedienung Setzen Sie den linken Halter in den Rollenkern Wichtig: ein. Drücken Sie immer die Taste d, um das Medium bis zum Rollenkernhalter zu Schieben Sie den Halter hinein, bis Teil A in transportieren. Wird das Medium von der Abbildung unten vollständig eingesetzt ist.
Seite 69 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Standardbedienung Informationen zum Aufrollen mit der gedruckten Stellen Sie den Auto-Schalter auf Off und Seite innen finden Sie im Abschnitt U „Aufrollen drücken Sie den Manual-Schalter auf mit der bedruckten Seite nach innen“ auf Seite um das Medium einmal um den Rollenkern zu wickeln.
Seite 70: Aufrollen Mit Der Bedruckten Seite Nach Innen
EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Standardbedienung Senken Sie die Spannleiste. Transportieren Sie mit der Taste d das Medium, bis die Aufnahmerolle anfängt, sich zu drehen. Wichtig: Die Aufrolleinheit funktioniert nicht, wenn die Spannleiste angehoben ist. Aufrollen mit der bedruckten Seite...
Seite 71 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Standardbedienung Stellen Sie den Auto-Schalter auf Off und Senken Sie die Spannleiste. drücken Sie den Manual-Schalter auf um das Medium einmal um den Rollenkern zu wickeln. Prüfen Sie, dass das Medium befestigt ist, ohne locker zu sein.
Seite 72: Anbringen Von Gegengewichten
EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Standardbedienung Transportieren Sie mit der Taste d das Wichtig: Medium, bis die Aufnahmerolle anfängt, sich Bringen Sie immer jeweils drei Gegengewichte zu drehen. links und rechts an. Das Aufrollen wird nicht ordnungsgemäß ausgeführt, wenn nur auf einer...
Seite 73: Verwenden Der Optionalen Aufrolleinheit Für Schwere Medien
EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Standardbedienung Lösen Sie die linke Senken Sie die Rolle ab auf die Rollenauflage. Rollenkernhalter-Feststellschraube und entfernen Sie den Rollenkernhalter von der Rolle. Verwenden der optionalen Aufrolleinheit für schwere Medien Senken Sie die Rolle ab auf die Rollenauflage.
Seite 74: Vor Dem Drucken
EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Standardbedienung ❏ Prüfen Sie die Resttintenmenge: Führen Sie das Hebegerät zwischen Medium und Aufrolleinheit ein und stellen Sie die Höhe Wenn Tinte während des Druckens verbraucht so ein, dass die Aufnahmerolle gestützt wird. ist, kann der Druck fortgesetzt werden, sobald die betroffene Patrone ersetzt worden ist.
Seite 75: Speichern Optimaler Einstellungen Für Das
EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Standardbedienung ❏ Vorschubgeschwindigk. Speichern optimaler Einstellungen für das Weitere Informationen zu diesen Elementen siehe U „Das Menü Medien-Setup“ auf Seite 132. aktuelle Medium (Druckmedieneinstellung Empfohlene Werte für führende Medientypen In diesem Abschnitt sind die empfohlenen Eine Vielzahl von Medieneinstellungen kann für das...
Seite 76: Speichern Von Einstellungen
EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Standardbedienung Wählen Sie mit den Tasten d/u den Adhesive Menüpunkt Einstellungen Anpassen und Vinyl Banner Canvas drücken Sie Z. Transpa- renter Film Wählen Sie mit d/u eine Vorheizung Medieneinstellungsbank-Nummer zwischen 1 und 30 und drücken Sie dann Z.
Seite 77 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Standardbedienung ❏ Ziehen Sie das Medium vor der Stellen Sie den Vorschub manuell ein, wenn Sie meinen, dass das Problem mit der automatischen Vorschubeinstellung an die vorgeschriebene Vorschubeinstellung nicht vollständig gelöst werden Position. Falls das Medium nicht weit genug konnte.
Seite 78: Druckkopfjustage
❏ Bi-D Druckkopfjustage Für den bidirektionalen Druck auswählen. Aufgrund des kleinen Abstandes zwischen Druckkopf ❏ Zweikopf (nur SC-S70600 series, SC-S50600 series) und Medium kann das Auftreffen der Tinte bei den verschiedenen Tintenfarben durch Feuchtigkeit, Temperatur, vom Druckkopf verursachte Fliehkräfte Auszuwählen, wenn Körnung und...
Seite 79: Heizen & Trocknen
EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Standardbedienung Wählen Sie eine andere Option für Heizen & Trocknen Walzenabstand. Die automatische Druckkopfjustage ist möglicherweise nicht Stellen Sie die Temperatur der Heizungen ein oder verfügbar, wenn die Option 2.0 für schalten Sie das Gebläse für das zusätzliche Heizung Walzenabstand im Setup-Menü...
Seite 80: Medien-Ansaugung
EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Standardbedienung Medien-Ansaugung Drücken Sie die Taste y, um zum Menü „Einstellungen Anpassen“ zurückzukehren. Während des Druckvorgangs hält der Drucker durch Ansaugung den richtigen Abstand zwischen Medium Rollentyp und Druckkopf ein; die Stärke variiert mit dem Medientyp.
Seite 81: Verlassen Der Menüs
EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Standardbedienung Wählen Sie die gewünschte Option und Zusatztrockner ist standardmäßig Ein; in dieser drücken Sie Z. Einstellung wird der Ventilator automatisch eingeschaltet, wenn der Druck beginnt. Drücken Sie die Taste y, um zum Menü...
Seite 82: Druckkopfjustage (Manuelle Justage)
EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Standardbedienung (2) Wählen Sie mit r/l eine Heizung. Von Hinweise zur richtigen Justage Der Zustand der Medien ist für die richtige links erscheinen die Optionen Vorheizung, Druckkopfjustage von Bedeutung. Walzenheizung und Nachheizung. Beachten Sie folgende Punkte beim Positionieren von (3) Wählen Sie nach Auswahl der Heizung mit...
Seite 83 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Standardbedienung Wählen Sie mit den Tasten d/u Linienmuster In den folgenden Einstellungen verwendete Tasten oder Blockmuster aus und drücken Sie dann die Taste Z. Wenn Blockmuster ausgewählt wurde, werden White (Weiß) (nur SC-S70600 series, SC-S50600 series) und Yellow (Gelb) Justagemuster nicht gedruckt.
Seite 84: Vorschubeinstellung (Manuelle Vorschubeinstellung)
EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Standardbedienung ❏ Die Vorschubeinstellung variiert mit dem Ein Bildschirm zur Eingabe von Werten wird verwendeten Medium. Legen Sie das Medium, für angezeigt. Geben Sie mithilfe der Tasten d/u das eine Vorschubeinstellung erforderlich ist, die in Schritt 10 notierte Musternummer ein unter den Bedingungen ein, die dem aktuellen und drücken Sie die Taste Z.
Seite 85: Verwenden Eines Testmusters
EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Standardbedienung ❏ Führen Sie keine Vorschubeinstellung bei Wählen Sie mit d/u eine Medienbereichen durch, die vorgeschoben und Medieneinstellungsbank-Nummer zwischen 1 dann aufgewickelt wurden, wenn Sie SC-S70600 und 30 und drücken Sie dann Z. series oder SC-S50600 series einsetzen. Medien,...
Seite 86: Vorschubeinstellung Während Des Druckens
EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Standardbedienung Vorschubeinstellung während Hinweis: Der neue Wert wird gelöscht, wenn: des Druckens ❏ der Medienladehebel nach oben gestellt wird In den folgenden Einstellungen verwendete Tasten ❏ der Drucker ausgeschaltet wird ❏ die Vorschubeinstellung im Menü Medien-Setup geändert wird.
Seite 87: Druckbereich
EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Standardbedienung Druckbereich SC-S70600 series/SC-S50600 series Der druckbare Bereich hängt davon ab, ob Druckrollen mit starkem oder schwachem Andruck beim Einrichten des Mediums verwendet werden. Bei Verwendung von Druckrollen mit schwachem Andruck (normaler Druck) Der graue Bereich in der Abbildung unten zeigt den Druckbereich. Der Pfeil kennzeichnet die Transportrichtung.
Seite 88 ❏ Wenn Prüfung Mediumformat auf AUS steht und die Druckrollen nicht ordnungsgemäß positioniert sind, kann außerhalb des linken und rechten Randes der Mediums gedruckt werden. Außerhalb der Medienkanten verwendete Tinte hinterlässt Flecken innen im Drucker. „Einlegen von Medien (SC-S70600 series, SC-S50600 series)“ auf Seite 38...
Seite 89: Bei Der Verwendung Von Druckrollen Mit Starkem Andruck (Bei Verwendung Von Transparentem Film Oder Bei Tinten-Layering)
EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Standardbedienung Bei der Verwendung von Druckrollen mit starkem Andruck (bei Verwendung von Transparentem Film oder bei Tinten-Layering) Der druckbare Bereich ist der Bereich ohne die Ränder, die durch die Positionierung der Druckrollen konfiguriert sind. (Siehe den grauen Bereich in der nachstehenden Abbildung.) Der Pfeil kennzeichnet die Transportrichtung.
Seite 90: Sc-S30600 Series
EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Standardbedienung SC-S30600 series Der graue Bereich in der Abbildung unten zeigt den Druckbereich. Der Pfeil kennzeichnet die Transportrichtung. Positionen variieren entsprechend der für Prüfung Mediumformat eingestellten Option, wie unten gezeigt. (Rechte Medienkante) Ein für Prüfung Mediumformat: Die rechte Medienkante.
Seite 91 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Standardbedienung Der Anhaltspunkt für die rechte Standardreferenzkante ist die längste Markierung des Etiketts auf der Nachheizung. Wenn die Medienhalteplatten im Bereich von 5 mm zur linken und rechten Kante des Mediums angebracht sind, werden Sie als Medienkante erkannt.
Seite 92: Wartung
EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Wartung Wartung Wartungsarten und Häufigkeit Es ist notwendig, eine ordnungsgemäße Wartung mit der entsprechenden Häufigkeit durchzuführen, um die Druckqualität aufrechtzuerhalten. Versäumnis von geeigneter Wartung führt zu einer kürzeren Produktlebensdauer. Lesen Sie diesen Abschnitt und führen Sie Wartung entsprechend durch.
Seite 93: Ersetzen Von Verbrauchsmaterialien
Wenn Tintenflecken auf dem Medium auftreten „Ersetzen des Spülkissens“ auf Seite 115 Sonstige Wartung Führen Sie die folgenden Wartungsvorgänge nach Bedarf aus. Ein Sternchen (*) kennzeichnet Wartungsaufgaben, die nur dann durchgeführt werden müssen, wenn Schmuckfarbentinten mit dem SC-S70600 series oder SC-S50600 series verwendet werden.
Seite 94 Falls der Drucker längere Zeit nicht verwendet (und ausgeschaltet) wird. (Vorspeicherwartung durchgeführt) Die Richtlinien für den Lagerungszeitraum variieren je nach eingesetztem Druckermodell. ❏ SC-S70600 series(10-Farbmodus), SC-S50600 series (5-Farbmodus): 7 Tage oder länger ❏ SC-S70600 series (8-Farbmodus): 2 Wochen oder länger ❏...
Seite 95: Vorbereitung Und Hinweise
EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Wartung ❏ Ein Metallfach (im Lieferumfang des Druckers Vorbereitung und enthalten) Hinweise Zur Ablage von gebrauchten Reinigungsstäbchen und Abstreifern, Abstreiferreinigern und aus dem Drucker entfernten Spülkissen. Was Sie benötigen Wichtig: Halten Sie die folgenden Artikel bereit, bevor Sie mit Gebrauchte Reinigungsstäbchen und andere...
Seite 96: Bewegen Des Druckkopfes
EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Wartung ❏ Deckel und Düsenoberflächen vor Alkohol oder Verwenden von Tintenreiniger Wasser schützen. Die Tinte gerinnt, wenn sie mit Wasser oder Alkohol gemischt wird. Verwenden Sie Tintenreiniger zum Reinigen um den Druckkopf und um die Deckel herum und zum ❏...
Seite 97: Regelmäßige Reinigung
EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Wartung Befeuchten Sie das Reinigungsstäbchen mit Positionieren Sie den Druckkopf für die Tintenreiniger. Wartung und öffnen Sie die linke Wartungsabdeckung. Achten Sie darauf, dass kein Tintenreiniger vom Reinigungsstäbchen tropft. „Bewegen des Druckkopfes“ auf Seite 96 Schütten Sie Tintenreiniger in einen Behälter,...
Seite 98 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Wartung Führen Sie mit dem Reinigungsstäbchen mit aus Schritt 2 durch. Je nach Druckermodell sind 2 Druckköpfe vorhanden. Wichtig: Beachten Sie folgende Punkte beim Abwischen, um Schäden am Druckkopf zu vermeiden. ❏ Befeuchten Sie das Reinigungsstäbchen mit...
Seite 99: Reinigen Um Die Deckeln
EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Wartung (2) Benutzen Sie ein mit Tintenreiniger befeuch- Reinigen um die Deckeln tetes Reinraum-Wischtuch zum Abwischen des Reinigungswischers, und entfernen Tinte, Gehen Sie folgendermaßen vor, um die einzelnen Fusseln und Staub gründlich. Teile zu reinigen.
Seite 100 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Wartung Wenn der Abstreifer abgenutzt oder Reinigen Sie den Abstreifer vorne und hinten verschlissen ist, wird empfohlen, ihn durch eine mit einem Reinigungsstäbchen. neuen zu ersetzen. „Ersetzen des Abstreifers und des Abstreiferreinigers“ auf Seite 113 Wenn anhaftende Tinte, Fusseln und Staub nicht entfernt mit einem Reinigungsstäbchen...
Seite 101 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Wartung Reinigen Sie die Anschlusspunkte mit einem Führen Sie die Schritte 1 bis 4 durch und Reinigungsstäbchen. entfernen Sie Tinte, Fusseln und Staub von den Deckeln. Wichtig: Vermeiden Sie starken Druck mit einem Reinigungsstäbchen auf die Kanten oder den Bereich um die Deckel.
Seite 102: Reinigen Der Abstreiferschiene
EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Wartung (3) Halten Sie das Reinigungsstäbchen, um Tinte Reinigen der Abstreiferschiene abzuwischen, die an den in der Abbildung ge- zeigten Bereichen haftet (im inneren und vor- Entfernen Sie den Abstreiferreiniger. deren Bereich). Halten Sie den Reiniger wie in der Abbildung gezeigt und ziehen Sie ihn aus dem Drucker heraus.
Seite 103: Reinigen Des Inneren Des Druckers
EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Wartung Wenn sich die Tinte verfestigt hat und nicht Bringen Sie den Abstreiferreiniger an. entfernt werden kann, wird empfohlen, den Abstreiferreiniger durch einen neuen zu Drücken Sie auf den Anschlusspunkt bis Sie ein ersetzen.
Seite 104 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Wartung Vorsicht: ❏ Heizungen und Medienhalteplatten können heiß sein. Alle notwendigen Vorsichtsmaßnahmen beachten. Nichtbeachtung der erforderlichen Vorsichtsmaßnahmen kann zu Verbrennungen führen. ❏ Achten Sie darauf, dass Sie sich beim Öffnen oder Schließen der Frontabdeckung nicht die Hand einklemmen.
Seite 105 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Wartung Walzenheizung Medienhalteplatte Entfernen Sie Fusseln und Staub vorsichtig aus Entfernen Sie das Medienhalteplatten und der Walzennut. wischen Sie Flecken von der Vorder- und Rückseite ab. Falls Klebstoff von Medien mit Kleber auf der Rückseite erstarrt und dort bleibt, kann der Druckkopf das Medium berühren.
Seite 106: Reinigen Des Spülkissens
EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Wartung Öffnen Sie die linke Wartungsabdeckung. Positionieren Sie den Druckkopf für die Wartung und öffnen Sie die rechte Wischen Sie Fusseln und Staub mit einer Büste Wartungsabdeckung. oder einem weichen Tuch ab, das in Wasser getaucht und gut ausgewrungen wurde.
Seite 107 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Wartung Schließen Sie die Wartungsabdeckung und drücken Sie zwei Mal die Taste Z. Die Menüs werden geschlossen, wenn der Druckkopf in seine Ausgangsposition zurückgekehrt ist.
Seite 108: Checkliste Für Regelmäßige Reinigung
EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Wartung Checkliste für regelmäßige Reinigung Drucken Sie diese Seite zur Kontrolle von Wartungsaufgaben. Zu reinigendes Bauteil Gereinigt am Erläuterung ❏ Um den Druckkopf Verfestigte Tinte ist schwierig zu entfernen. Wir empfehlen deshalb „Reinigen des Druck- die Reinigung am Ende jedes kopfbereiches“...
Seite 109: Wartung
EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Wartung Zu reinigendes Bauteil Gereinigt am Erläuterung ❏ Spülkissen Reinigen Sie es, wenn Düsenverstopfungen auch nach der „Reinigen des Spülkis- Reinigung rund um den Druckkopf sens“ auf Seite 106 und um die Deckel nicht entfernt...
Seite 110: Ersetzen Von Verbrauchsmaterialien
EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Wartung Ersetzen von Wichtig: Es wird empfohlen, ausschließlich originale Verbrauchsmaterialien Epson-Tintenpatronen zu verwenden. Epson kann die Qualität und Zuverlässigkeit von Tinte von Drittanbietern nicht garantieren. Fremdprodukte können Schäden verursachen, die Ersetzen und Schütteln von...
Seite 111 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Wartung Setzen Sie die Patrone mit dem farbigen Etikett Wichtig: nach vorne vollständig hinein. Da herausgenommene Tintenpatronen an der Tintenversorgungsöffnung mit Tinte Achten Sie darauf, dass die Farbe der Patrone bedeckt sein können, achten Sie beim...
Seite 112: Entsorgen Von Abfalltinte
EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Wartung Abfalltintenzähler Entsorgen von Abfalltinte Der Drucker verfolgt mithilfe des Abfalltintenzählers die Abfalltintenmenge und zeigt eine Meldung an, Wann Abfalltinte entsorgt werden wenn der Zähler den Warnbereich erreicht. Wenn Sie sollte den Anweisungen der Meldung folgen und den Resttintenbehälter ersetzen, wird der...
Seite 113: Ersetzen Des Resttintenbehälters
EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Wartung Ersetzen des Resttintenbehälters Wichtig: ❏ Achten Sie darauf zu prüfen, dass der Entfernen Sie den Resttintenbehälter aus der Abfalltintenschlauch in die Öffnung Resttintenbehälter-Halterung. des Resttintenbehälters eingeführt ist. Wenn der Schlauch nicht in den Behälter eingeführt ist, wird die Tinte...
Seite 114 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Wartung Entfernen Sie den Abstreiferreiniger. Nehmen Sie den Abstreifer heraus. Halten Sie den Reiniger wie in der Abbildung Halten Sie den Abstreifer am Anschlusspunkt, gezeigt und ziehen Sie ihn aus dem Drucker kippen Sie ihn nach links und ziehen Sie ihn heraus.
Seite 115: Ersetzen Des Spülkissens
EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Wartung Warten Sie, bis keine Tinte mehr von der Beim Schließen der Wartungsabdeckung wird Unterseite des Spülkissens tropft. Entfernen Sie das Setup-Menü beendet. das Kissen und legen Sie es dann in das Metallfach. Wenn die Taste Z einmal gedrückt wird, bewegt sich der Abstreifer zur Innenseite.
Seite 116: Entsorgung Von Gebrauchten Verbrauchsmaterialien
EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Wartung Entsorgung von Spülkissen U „Entsorgung“ auf Seite 116 Entsorgung von gebrauchten Verbrauchsmaterialien Entsorgung Gebrauchte Resttintenbehälter und tintenbefleckte Abstreifer, Abstreiferreiniger, Spülkissen und Medien nach dem Druckvorgang sind Industrieabfälle. Diese Abfälle sind gemäß den lokalen Gesetzen und Vorschriften zu entsorgen.
Seite 117: Checkliste Für Auswechseln Der Verbrauchsmaterialien
EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Wartung Checkliste für Auswechseln der Verbrauchsmaterialien Drucken Sie diese Seite zur Kontrolle von Wartungsaufgaben. Kaufen Sie Verbrauchsmaterial nach, wenn das im Lieferumfang des Druckers enthaltene Wartungskit vollständig aufgebraucht wurde oder Resttintenbehälter ersetzt werden müssen.
Seite 118 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Wartung Zu ersetzendes Bauteil Gereinigt am Erläuterung Setzen Sie einen neuen Resttintenbehäl- Resttintenbehälter ter ein, wenn die Abfalltinte die Linie am aktuellen Resttintenbehälter erreicht hat. * Lassen Sie die Abfalltinte im Resttintenbehälter zur Entsorgung. Nicht in einen anderen Behälter umfüllen.
Seite 119: Sonstige Wartung
EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Wartung Ausdrucken blasse oder fehlende Farben Sonstige Wartung vorhanden sind oder auftreten werden. Verwenden Sie Düsenmuster drucken bei Prüfen auf verstopfte Düsen Medien, die für Autom. Düsentest nicht geeignet sind, oder wenn Sie meinen, Autom. Düsentest würde zu lange dauern.
Seite 120: Druckkopfreinigung
EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Wartung Druckkopfreinigungsstufe Prüfen Sie das Düsenmuster. Sie können aus drei Stufen der Druckkopfreinigung wählen. Beispiel saubere Düsen Wählen Sie zuerst Ausführen (Leicht). Wenn im Muster nach einer Druckkopfreinigung immer noch blasse oder fehlende Segmente auftreten, versuchen Sie es erneut mit Ausführen (Mittel) oder Ausführen...
Seite 121: Tintenzirkulation Und Tintenauffrischung
Sie mit Schritt 5 fort. „Das Menü Wartung“ auf Seite 140 Ausgewählte Düsen Wählen Sie diese Option, wenn nur einige der Wenn bei SC-S70600 series oder SC-S50600 series nur nummerierten Muster (Düsenreihen) im bei einem Druckkopf eine Düsenverstopfung vorliegt, gedruckten Prüfergebnis blasse oder fehlende die nicht durch Druckkopf Waschen behoben werden Segmente enthalten.
Seite 122: Langzeit-Lagerung (Wartungsvorgänge Vor Der Lagerung)
Wählen Sie Tintenzirkulation. länger (Alle Farben) * Wenn das Lagerungsintervall kurz ist, können Sie Tintenauffrisch Vorspeicherwartung nur für Schmuckfarbentinten Wählen Sie für SC-S70600 series WH, MS ausführen. Tintenauffrisch. Wählen Sie für SC-S50600 series WH, WH Tintenauffrisch. SC-S50600 series (4 Farben) Intervall...
Seite 123: Vorgänge Vor Der Vor Der Lagerung
Die Druckkopf-Nutzungsdauer variiert mit den „Hinweise zur Handhabung von Betriebsbedingungen. Entscheiden Sie, ob der Tintenpatronen“ auf Seite 27 Druckkopf ausgewechselt werden muss, anhand der Qualität der Druckergebnisse. Informationen zum Auswechseln von Bauteilen erhalten Sie von Ihrem Händler oder dem Epson Support.
Seite 124 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Wartung Der Bauteilestatus kann durch Auswahl von Statusblatt Drucken im Einstellungsmenü ausgedruckt werden. „Das Menü Druckerstatus“ auf Seite 142...
Seite 125: Verwenden Des Bedienfeldmenüs
EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Verwenden des Bedienfeldmenüs Verwenden des Bedienfeldmenüs Menübedienung Die Menüs werden wie nachfolgend dargestellt verwendet.
Seite 126: Menüliste
Punkten finden Sie auf den Referenzseiten. Mit einem Sternchen gekennzeichnete Einstelloptionen und -Werte weisen auf die folgenden Druckermodelle hin. *1: Nur SC-S70600 series und SC-S50600 series unterstützt *2: Nur SC-S50600 series unterstützt *3: Nur SC-S30600 series unterstützt *4: Nur SC-S70600 series unterstützt...
Seite 127 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Verwenden des Bedienfeldmenüs Menü Einstellung Parameter Medien-Setup Restmedien „Das Menü Me- Restmedien-Setup Ein, Aus dien-Setup“ auf Seite 132 Länge 1,0 bis 999,5 m (3 bis 3000 ft) Restmedien-Warnung 1 bis 15 m (4 bis 50 ft) Restmed.-Länge Drucken...
Seite 128 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Verwenden des Bedienfeldmenüs Menü Einstellung Parameter Heizen & Trocknen Heizungstemperatur Vorheizung/Walzenheizung: 30 °C bis 50 °C (86 °F bis 122 °F) Nachheizung: 30 °C bis 55 °C (86 °F bis 131 °F) Trock.zeit Pro Durchg.
Seite 129 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Verwenden des Bedienfeldmenüs Menü Einstellung Parameter Drucker-Setup Seitenrand (Rechts) 3 bis 25 mm (0,12 bis 1,00 Zoll) „Menü Dru- Seitenrand (Links) 3 bis 25 mm (0,12 bis 1,00 Zoll) cker-Setup“ auf Seite 137 Druckstartposition 0 bis 800 mm (0,00 bis 32,00 Zoll) Prüfung Mediumformat...
Seite 130 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Verwenden des Bedienfeldmenüs Menü Einstellung Parameter Wartung Düsentest Drucken „Das Menü Reinigung Wartung“ auf Sei- te 140 Alle Düsen Ausführen (Leicht), Ausführen (Mittel), Ausführen (Stark) Head 1/Head 2 , Head 1 Head 2 Ausgewählte Düsen Ausführen (Leicht), Ausführen (Mittel), Ausführen (Stark)
Seite 131 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Verwenden des Bedienfeldmenüs Menü Einstellung Parameter Netzwerk-Setup Einstell. IP-Adresse „Das Menü Auto Netzwerk-Setup“ auf Seite 142 Bedienfeld –IP: 000.000.000.000 — 255.255.255.255 –SM: 000.000.000.000 — 255.255.255.255 –DG: 000.000.000.000 — 255.255.255.255 Bonjour Ein, Aus Statusblatt Drucken Drucken Einstell.
Seite 132: Das Menü Im Detail
Das Menü im Detail Mit einem Sternchen gekennzeichnete Einstelloptionen und -Werte weisen auf die folgenden Druckermodelle hin. *1: Nur SC-S70600 series und SC-S50600 series unterstützt *2: Nur SC-S50600 series unterstützt *3: Nur SC-S30600 series unterstützt *4: Nur SC-S70600 series unterstützt Das Menü...
Seite 133: Einstellungen Anpassen
EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Verwenden des Bedienfeldmenüs Einstellungen Anpassen Einstellung Parameter Erläuterung Aktuelle Einstellungen Einstellungen für das aktuell ausgewählte Medium ändern. Die verfüg- baren Optionen hängen davon ab, ob RIP-Einstellungen oder eine Me- dieneinstellungsbank ausgewählt ist. Weitere Informationen zu den ver- fügbaren Optionen finden Sie weiter unten in den Einträgen für RIP-Ein-...
Seite 134 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Verwenden des Bedienfeldmenüs Einstellung Parameter Erläuterung Spannungsmessung Regelmäßig Wählen Sie Regelmäßig oder Nach Jeder Seite, wenn der Drucker für optimale Ergebnisse die Medien-Spannung während des Druckens auto- Nach Jeder Sei- matisch überwachen und anpassen soll, oder Aus, um die automatische Spannungseinstellung zu deaktivieren.
Seite 135 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Verwenden des Bedienfeldmenüs Einstellung Parameter Erläuterung Druckkopfjustage Autom.(Uni-D) Wählen Sie Druckkopfjustage, um den Druckkopf bei körnigen oder un- scharfen Druckergebnissen wieder auszurichten. Die automatische Jus- Autom.(Bi-D) tage richtet den Druckkopf automatisch anhand von Daten aus, die von einem Sensor während des Testmusterdrucks gesammelt werden.
Seite 136 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Verwenden des Bedienfeldmenüs Einstellung Parameter Erläuterung Medien-Ansaugung 0 bis 10 Die Ansaugung ist erforderlich, um den richtigen Abstand zwischen Me- dium und Druckkopf einzuhalten. Übermäßige Ansaugung kann den Ab- stand zwischen Druckkopf und dünnen oder flexiblen Medien vergrö- ßern und dadurch die Druckqualität verringern oder den normalen Me-...
Seite 137: Menü Drucker-Setup
EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Verwenden des Bedienfeldmenüs Medienliste Drucken Parameter Erläuterung Drucken Druckt den Inhalt der Medieneinstellungsbanken 1 bis 30. Menü Drucker-Setup kennzeichnet Standardeinstellungen. Einstellung Parameter Erläuterung Seitenrand (Rechts) 3 bis 25 mm (0,12 Wählen Sie die Breite des rechten Randes für in den Drucker eingelegte bis 1,00 Zoll) Medien.
Seite 138 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Verwenden des Bedienfeldmenüs Einstellung Parameter Erläuterung Warnoptionen Wählen Sie, ob der Drucker automatisch (Ein) ode nicht automatisch (Aus) ein Abheben des Mediums während des Druckvorgangs erkennt. Falls Ein ausgewählt ist, stoppt der Druckvorgang wenn ein Abheben des Mediums erkennt wird, um eine Kopfberührung zu vermeiden.
Seite 139 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Verwenden des Bedienfeldmenüs Einstellung Parameter Erläuterung Düsenmuster drucken Wählen Sie die Häufigkeit für den Druck eines Düsentestmusters: Nie (Aus) oder einmal alle 1 bis 10 Seiten. Periodische Testmuster werden 1 bis 10 Seiten nicht augedruckt, während Aus ausgewählt ist. Um alle 1–10 Seiten ein Testmuster am oberen Seitenrand zu drucken, wählen Sie einen Wert...
Seite 140: Das Menü Wartung
Sie alle oder ausgewählte Düsen. Durch Auswäh- (Stark) len von Alle Düsen werden alle Düsen gereinigt (SC-S30600 series) Head 1 oder alle Düsen des ausgewählten Druckkopfes (SC-S70600 series und Head 2 SC-S50600 series). Wählen Sie Ausgewählte Düsen, um nur bestimmte Düsenreihen zu reinigen.
Seite 141 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Verwenden des Bedienfeldmenüs Einstellung Parameter Erläuterung Führen Sie diese Option aus, wenn Sie ungleichmäßige Farben (Berei- Tintenzirkulation che mit ungleichmäßiger Dichte) im Druckergebnis bei Schmuckfarben- tinten feststellen. „Tintenzirkulation und Tintenauffrischung“ auf Seite 121 Wählen Sie diese Option, falls ungleichmäßige Farben (Bereiche mit un- WH,MS Tintenauffrisch.
Seite 142: Das Menü Tintenstand
EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Verwenden des Bedienfeldmenüs Das Menü Tintenstand Einstellung Erläuterung Sie können den Tintenstand jeder Tintenpatrone sehen. Wenn Sie eine Tintenpatrone ersetzen, wird die restliche Tintenmenge automatisch zurückgesetzt. Das Menü Druckprotokolle Diese Menüpunkte dienen der Protokollierung von Verbrauchsmaterialien.
Seite 143: Das Menü Einstellungen
EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Verwenden des Bedienfeldmenüs Einstellung Parameter Erläuterung Einstell. IP-Adresse Auto Wählen Sie, ob IP-Adressen automatisch (Auto) oder manuell (Bedienfeld) mit DHCP bezogen werden sollen. Geben Sie bei Bedienfeld IP: XXX.XXX.XXX.XXX Auswahl von Bedienfeld eine IP-Adresse, Subnetzmaske und die Standard-Gateway-Adresse ein.
Seite 144: Das Menü Alle Einst. Zurücks
EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Verwenden des Bedienfeldmenüs Einstellung Parameter Erläuterung Einheit: Temperatur °C Wählen Sie die Temperatureinheit zur Anzeige im Bedienfeld. °F Warntoneinstellung Aktivieren (Ein) oder deaktivieren Sie (Aus) den Signalton beim Auftreten von Fehlern. Warnlampeneinstellung Aktiviert (Ein) oder deaktiviert (Aus) die Warnlampe beim Auftre- ten von Fehlern.
Seite 145: Fehlersuchanleitung
EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Fehlersuchanleitung Fehlersuchanleitung Wenn eine Meldung angezeigt wird Wird eine der folgenden Meldungen angezeigt, lesen und befolgen Sie die nachstehenden Anweisungen. Meldungen Maßnahme Leere Abfalltintenflasche bereit- Der Resttintenbehälter wird voll. Neuen Resttintenbehälter bereithalten. halten. „Optionen und Verbrauchsmaterialien“ auf Seite 160 ❏...
Seite 146 Firmware-Update fehlgesch. Drucker dann wieder ein. Drucker neu starten. Verwenden Sie EPSON LFP Remote Panel 2 zur erneuten Aktualisierung der Firmware. Wenn diese Meldung im LCD-Feld erneut erscheint, wenden Sie sich an Ihren Händler oder den Epson Support. Nutzungsdauer des Druck-kopfes Der Druckkopf muss regelmäßig ersetzt werden.
Seite 147 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Fehlersuchanleitung Meldungen Maßnahme Mediumsensorfehler Drücken Sie W, um die Meldung von der Anzeige zu löschen. Problem mit geladenem Medium Wenn die Meldung bei einer automatischen Druckkopfjustage, automatischen oder Ausdruck. Vorschubeinstellung oder einem automatischen Düsentest angezeigt wird, prüfen Sie Dokumentation zu Einzelheiten le- Folgendes.
Seite 148: Wenn Eine Wartungsanforderung/Serviceanforderung Auftritt
Maßnahme Wartungsanforderung Eine Druckerkomponente hat bald das Ende ihrer Nutzungsdauer erreicht. Bald Teileersatz/Jetzt Teileersatz Wenden Sie sich an Ihren Händler oder den Epson Support und teilen Sie den XXXXXXXX Wartungsanforderungscode mit. Sie können die Wartungsanforderungen erst löschen, wenn die Komponente ersetzt worden ist.
Seite 149: Fehlerbehebung
EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Fehlersuchanleitung Fehlerbehebung Wird der USB-Hub korrekt erkannt? Stellen Sie sicher, dass der USB-Hub vom Computer korrekt erkannt wird. Wenn ja, trennen Sie den USB-Hub vom Computer und verbinden Sie den Com- Sie können nicht drucken (weil puter direkt mit dem Drucker.
Seite 150: Die Ausdrucke Entsprechen Nicht Ihren Erwartungen
Verwenden Sie eine Originaltintenpatrone Die Düsen sind ggf. verstopft. Drucken Sie nach der von Epson? Druckkopfreinigung erneut ein Testmuster. Der Drucker ist für die Verwendung mit Epson-Tin- tenpatronen konzipiert. Bei Verwendung von Fremd- „Druckkopfreinigung“ auf Seite 120 hersteller-Tintenpatronen werden Ausdrucke mögli- cherweise blass oder das gedruckte Bild wird verän-...
Seite 151 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Fehlersuchanleitung Der Ausdruck wird nicht korrekt auf Ist Datenbreite für Kopfbewegung eingestellt? dem Medium positioniert. Die Auswahl von Datenbreite für Kopfbewegung im Setup-Menü erhöht die Druckgeschwindigkeit, Ist das Medium korrekt eingelegt und sind verringert aber leicht die Druckqualität. Wählen Sie die Ränder richtig?
Seite 152: Düsenverstopfungen Können Nicht Beseitigt Werden
EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Fehlersuchanleitung Die bedruckte Oberfläche ist Durch Druckrollen gesichert abgewetzt oder verschmutzt. Bereiche sind verschmutzt. Ist das Medium zu dick oder zu dünn? Sind die Druckrollen verschmutzt? Prüfen Sie die Medieneigenschaften auf Kompatibili- Reinigen Sie die Druckrollen.
Seite 153: Horizontale Linien Oder Streifen Ungleichmäßiger Farbe (Streifenbildung)
EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Fehlersuchanleitung Wenn das Problem durch das richtige Werden die Medien ordnungsgemäß Installieren der Medienhalteplatte nicht gehandhabt? behoben wird, führen Sie Folgendes aus. Wenn folgende Punkte beim Umgang mit Medien nicht beachtet werden, können kleine Mengen Staub und Fusseln auf der Medienoberfläche haften...
Seite 154: Flecken Durch Druckkopfberührung
EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Fehlersuchanleitung Falls das Problem durch die oben genannten Beheben von Unterschieden bei der Maßnahmen nicht behoben wird, führen Sie Trocknungszeit von Tinten Folgendes aus. Beim bidirektionalen Drucken kann die Druckkopfbewegung zu Unterschieden bei der Überprüfen der MicroWeave-Einstellungen (M/...
Seite 155 Einstellungswert von 5, bis sich die Dru- ckergebnisse verbessert haben. Vorheizung: 30, Walzenheizung: 30, Nach- heizung: 40 • Wenn Sie SC-S70600 series oder SC-S50600 „Das Menü Medien-Setup“ auf Sei- series einsetzen und das Problem durch die te 132 Anpassung der Medien-Spannung nicht be-...
Seite 156 Gegengewichte nicht ordnungsgemäß Medien-Spannung an. angebracht wurden, kann sich das Medium beim Aufrollen bewegen, was zu Falten und • Bei Verwendung von SC-S70600 series oder Erhebungen führen kann. SC-S50600 series Überprüfen Sie, ob die folgenden Maßnahmen 1) Legen Sie den Einstellungswert vorüber- korrekt ausgeführt wurden: Befestigung der...
Seite 157: Medium
EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Fehlersuchanleitung Einstellen der Medien-Ansaugung Versuchen Sie es mit der Einstellung von Aus für die Spannungsmessung in den Medien können wegen mangelnder Einstellungsmenüs. Medien-Ansaugung aufsteigen. Bei manchen Medien kann mit der automatischen Spannungseinstellung keine geeignete Spannung Stellen Sie die Medien-Ansaugung aufrechterhalten werden und übermäßiger Durch-...
Seite 158 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Fehlersuchanleitung Öffnen Sie die vordere Abdeckung. Wichtig: Entfernen Sie zuerst die Medienhalteplatten, bevor Sie den Druckkopf bewegen. Der Kontakt mit verformten Medienhalteplatten könnte den Druckkopf beschädigen. Stellen Sie den Medienladehebel nach oben. Schalten Sie den Drucker aus.
Seite 159: Sonstige
EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Fehlersuchanleitung Legen Sie das Medium neu ein und setzen Sie den Druck fort. „Einlegen von Medien (SC-S70600 series, SC- S50600 series)“ auf Seite 38 „Einlegen von Medien (SC-S30600 series)“ auf Seite 52 Sonstige Heizungen schalten aus oder die optionale Zusätzliche Heizung zum...
Seite 160: Anhang
EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Anhang Anhang Optionen und Verbrauchsmaterialien Für diesen Drucker sind die folgenden Optionen und Verbrauchsmaterialien erhältlich (ab Juli 2013). Neueste Informationen finden Sie auf der Website von Epson. Tintenpatronen Druckermodell Produkt Teilenummer SC-S70600 Tintenpatronen Black (Schwarz)
Seite 161 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Anhang Druckermodell Produkt Teilenummer SC-S70670 Tintenpatronen Black (Schwarz) T7151 Cyan T7152 Magenta T7153 Yellow (Gelb) T7154 Light Cyan T7155 Light Magenta T7156 Light Black T7157 Orange T7158 White (Weiß) T715A Metallic Silver (Metal- T715B...
Seite 162 Yellow (Gelb) T6904 * Epson empfiehlt den Einsatz von Original-Epson-Tintenpatronen. Epson kann die Qualität oder Zuverlässigkeit der Tinten von Drittherstellern nicht garantieren. Fremdprodukte können Schäden verursachen, die von der Epson-Garantie ausgenommen sind, und können unter bestimmten Bedingungen fehlerhaftes Verhalten des Druckers bewirken.
Seite 163 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Anhang Sonstige Produkt Teilenummer Erläuterung Cleaning cartridge (Reinigungs- T6990 Zur Verwendung bei Druckkopfreinigung, Wartungsvor- patrone) gängen vor der Lagerung usw. Wartungskit T7241 Enthält die zur Druckerwartung erforderlichen Reini- gungsstäbchen, Handschuhe, Abstreifer, Abstreiferreini- ger, Spülkissen und Reinigungswischer.
Seite 164: Unterstützte Medien
EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Anhang Unterstützte Medien Bewegen und Transportieren des Die folgenden Medien können mit dem Drucker Druckers verwendet werden. Die Druckqualität hängt zu einem großen Teil von In diesem Abschnitt wird beschrieben, wie das Typ und Qualität des Mediums ab. Wählen Sie ein Produkt bewegt und transportiert wird.
Seite 165: Aufstellen Nach Dem Bewegen
Transport Entriegeln Sie die Laufrollenverriegelungen am Bevor Sie den Drucker transportieren, wenden Sie linken und rechten Ständerbein und drehen Sie sich an Ihren Händler oder den Epson Support. die Einsteller ganz nach oben. Bewegen Sie den Drucker. Wichtig: Bewegen Sie den Drucker in Innenräumen über kurze Entfernungen und auf ebenen...
Seite 166: Tabelle Bezüglich Der Verbindung Von
EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Anhang Tabelle bezüglich der Verbindung von MicroWeave-Einstellung (M/W) und Streifenbildung Sehen Sie sich die folgenden Abbildungen an, bevor Sie in der Tabelle nachschlagen. * Geschwindigkeit ist die Vorschubgeschwindigkeit des Mediums (ips). Beispiel für Streifenbildung Beispiel für ungleichmäßigen Farbton...
Seite 167 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Anhang SC-S50600 series Auflösung Anzahl M/W-Stu- Ergebnis Empfehlung (dpi) schwin- Durch- dig- läufe keit Banner Streifenbildung weniger wahrscheinlich Ungleichmäßiger Farbton weniger wahr- scheinlich, aber Streifenbildung wahr- scheinlicher 720×720 ✓ Streifenbildung weniger wahrscheinlich Ungleichmäßiger Farbton weniger wahr-...
Seite 168: Systemvoraussetzungen
EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Anhang Systemvoraussetzungen Druckerspezifikationen 1 A (100 bis 120 V~) Nennstrom (#3 Es wird auf die Dokumentation der RIP-Software 0,5 A (200 bis 240 V~) verwiesen. Leistungsaufnahme (Insgesamt für Nummern 1 und 2) Drucken: Etwa 800 W...
Seite 169 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Anhang Druckerspezifikationen Tintendaten Betriebstemperatur und Luftfeuchtigkeit Spezielle Tintenpatronen Pigmenttinte SC-S70600 series: Metallic Silver (Metallisch-silber), Light Black, Black (Schwarz), Cyan, Magenta, Yellow (Gelb), Orange, Light Cyan, Light Magenta, White (Weiß) SC-S50600 series: White (Weiß), Black (Schwarz), Cy-...
Seite 170: Normen Und Genehmigungen
EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Anhang Normen und Genehmigungen Sicherheit UL 60950-1 CSA C22.2 Nr. 60950-1 Niederspannungs- EN 60950-1 richtlinie 2006/95/ FCC, Abschnitt 15, Unterabschnitt B, Klas- se A CAN/CSA-CEI/IEC CISPR 22 Klasse A AS/NZS CISPR 22 Klasse A...
Seite 171: Wo Sie Hilfe Bekommen
Informationen zur Fehlerbehebung in der Produktdokumentation lösen können, wenden Sie sich an den Epson-Kundendienst. Wenn der Die Website für technischen Support von Epson bietet Epson-Kundendienst für Ihr Land nachfolgend nicht Ihnen Hilfe bei Problemen, die sich nicht anhand der aufgeführt ist, wenden Sie sich an den Fachhändler, Informationen zur Problemlösung in der...
Seite 172: Hilfe Für Anwender In Nordamerika
Support erhältlich ist, können ohne vorherige Informationsquellen: Ankündigung geändert werden. Ihr Fachhändler Bevor Sie den Epson-Support anrufen, sollten Sie die folgenden Informationen bereit halten: Vergessen Sie nicht, dass Ihr Fachhändler Ihnen ❏ Produktname häufig beim Identifizieren und Beheben von Problemen behilflich sein kann.
Seite 173: Hilfe Für Anwender In Singapur
Wo Sie Hilfe bekommen ❏ Fragen zur Produktverwendung oder bei Epson Helpdesk Problemen Der Epson Helpdesk ist als letzte Sicherheit gedacht, ❏ Fragen zu Reparaturservice und Gewährleistung um zu gewährleisten, dass unsere Kunden bei Problemen einen Ansprechpartner haben. Das Fachpersonal des Helpdesk kann Ihnen bei der Hilfe für Anwender in Thailand...
Seite 174: Hilfe Für Anwender In Hong Kong
Wo Sie Hilfe bekommen ❏ Häufig gestellte Fragen (FAQ), Fragen zum Hilfe für Anwender in Hong Kong Verkauf, Fragen per E-Mail Anwender werden gebeten, sich an Epson Hong Kong Epson-Hotline Limited zu wenden, um technischen Support und andere Kundendienstleistungen zu erhalten.
Seite 175: Hilfe Für Anwender In Indien
EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Wo Sie Hilfe bekommen Epson Trading (M) Sdn. Bhd. Standort Telefonnummer Faxnummer Hauptsitz. Chennai 044-30277500 044-30277575 Kolkata 033-22831589/90 033-22831591 Telefon: 603-56288288 Hyderabad 040-66331738/39 040-66328633 Fax: 603-56288388/399 Cochin 0484-2357950 0484-2357950 Coimbatore 0422-2380002 Epson Helpdesk ❏ Verkaufsanfragen und Produktinformationen...
Seite 176 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Wo Sie Hilfe bekommen Unser Hotline-Team kann Sie telefonisch bei folgenden Problemen unterstützen: ❏ Verkaufsanfragen und Produktinformationen ❏ Fragen zur Produktverwendung oder bei Problemen ❏ Fragen zu Reparaturservice und Gewährleistung...
Seite 177: Softwarelizenzbedingungen
EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Softwarelizenzbedingungen Softwarelizenzbedingungen Open Source-Softwarelizenzen Bonjour This printer product includes the open source software programs which apply the Apple Public Source License Version1.2 or its latest version ("Bonjour Programs"). We provide the source code of the Bonjour Programs pursuant to the Apple Public Source License Version1.2 or its latest version until five (5) years after the discontinuation of same model of this printer product.
Seite 178 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Softwarelizenzbedingungen 1.6 "Modifications" mean any addition to, deletion from, and/or change to, the substance and/or structure of the Original Code, any previous Modifications, the combination of Original Code and any previous Modifications, and/ or any respective portions thereof. When code is released as a series of files, a Modification is: (a) any addition to or deletion from the contents of a file containing Covered Code;...
Seite 179 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Softwarelizenzbedingungen 2.3 Distribution of Executable Versions. In addition, if You Externally Deploy Covered Code (Original Code and/ or Modifications) in object code, executable form only, You must include a prominent notice, in the code itself as well as in related documentation, stating that Source Code of the Covered Code is available under the terms of this License with information on how and where to obtain such Source Code.
Seite 180 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Softwarelizenzbedingungen 8. NO WARRANTY OR SUPPORT. The Covered Code may contain in whole or in part pre-release, untested, or not fully tested works. The Covered Code may contain errors that could cause failures or loss of data, and may be incomplete or contain inaccuracies.
Seite 181 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Softwarelizenzbedingungen (c) automatically without notice from Apple if You, at any time during the term of this License, commence an action for patent infringement against Apple; provided that Apple did not first commence an action for patent infringement against You in that instance.
Seite 182: Andere Softwarelizenzen
EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Softwarelizenzbedingungen Les parties ont exigé que le présent contrat et tous les documents connexes soient rédigés en anglais. EXHIBIT A. "Portions Copyright (c) 1999-2003 Apple Computer, Inc. All Rights Reserved. This file contains Original Code and/or Modifications of Original Code as defined in and that are subject to the Apple Public Source License Version 2.0 (the 'License').
Seite 183 EPSON SC-S70600 series/SC-S50600 series/SC-S30600 series Benutzerhandbuch Softwarelizenzbedingungen Altered versions — including, but not limited to, ports to new operating systems, existing ports with new graphical interfaces, versions with modified or added functionality, and dynamic, shared, or static library versions not from Info-ZIP — must be plainly marked as such and must not be misrepresented as being the original source or, if binaries, compiled from the original source.

Diese Anleitung auch für:

Sc-s50600 series Sc-s30600 series

Epson SC-S70600 Series Benutzerhandbuch

Copyright und Marken

Einführung

Standardbedienung

Wartung

Verwenden des Bedienfeldmenüs

Fehlersuchanleitung

Anhang

Wo Sie Hilfe Bekommen

Softwarelizenzbedingungen

Quicklinks

Verwandte Anleitungen für Epson SC-S70600 Series

Inhaltszusammenfassung für Epson SC-S70600 Series

Diese Anleitung auch für:

Inhaltsverzeichnis
