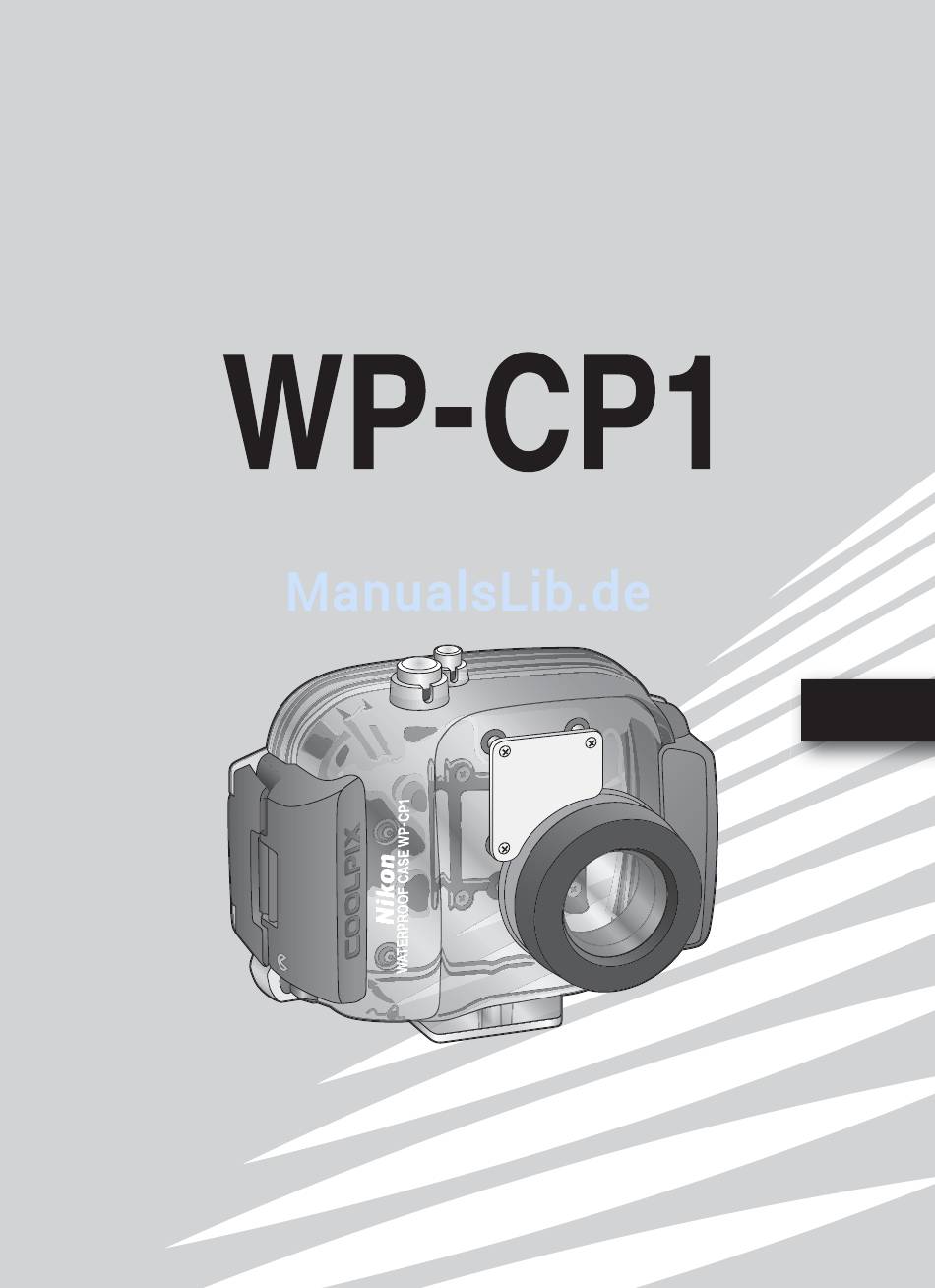

- Seite 1 UNTERWASSERGEHÄUSE Benutzerhandbuch...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Bitte lesen Sie diese Sicherheitshinweise vor der Inbetriebnahme Ihres Nikon-Pro- dukts aufmerksam durch, um Schäden am Produkt zu vermeiden und möglichen Verletzungen vorzubeugen. Halten Sie diese Sicherheitshinweise für alle Personen griffbereit, die dieses Produkt benutzen werden. Die in diesem Abschnitt beschriebenen Warnhinweise und Vorsichtsmaßnahmen... - Seite 3 Sie das Unterwassergehäuse in den Hän- 1 m ein. den halten Wenn Sie das Unterwassergehäuse WP-CP1 beim Sprung ins Wasser in den Händen halten, kann das Gehäuse gegen Ihren Körper schlagen und zu Verletzungen führen. Verwenden Sie das Produkt nur bis maxi- mal 40 m Wassertiefe Verwenden Sie das Unterwassergehäu-...
-
Seite 4: Achtung
Händen halten und setzen Sie das Unterwassergehäuse keinen starken Vibrationen aus. Anderenfalls kann es zu einer Beschädigung der Kamera kommen. Maximale Wassertiefe Das Unterwassergehäuse WP-CP1 wurde für Wassertiefen bis 40 m getestet. Bei größeren Wassertiefen kann das Gehäuse undicht werden, zerbersten oder sich verformen, wodurch die Kamera beschädigt wird. - Seite 5 Temperatur Setzen Sie das Unterwassergehäuse keinen hohen Temperaturen aus wie sie beispielsweise in einem geschlossenen Fahrzeug, in der Nähe eines Heizkörpers, am Strand oder in der direk- ten Sonne auftreten. Durch die Erhitzung kann das Gehäuse weich werden oder sich verfor- men und dadurch die Kamera beschädigen.
-
Seite 6: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise ..................i Achtung ......................iii Hinweise......................vi Einführung Der Packungsinhalt ..................1 Das Unterwassergehäuse WP-CP1 in der Übersicht ........2 Übersicht ......................4 Überprüfen der Dichtigkeit Schritt 1 Schritt 1 Schritt 1 Einsetzen der Kamera in das Gehäuse Schritt 2... -
Seite 7: Hinweise
Auf diesen Webseiten erhalten Sie aktuelle Produktinformationen, Tipps und Antworten auf häufi g gestellte Fragen (FAQ) sowie allgemeine Informationen zu Fotografi e und digitaler Bildverarbeitung. Diese Webseiten werden regelmäßig aktualisiert. Ergänzende Informatio- nen erhalten Sie bei der Nikon-Vertretung in Ihrer Nähe. Weitere Informationen erhalten Sie unter http://nikonimaging.com/... -
Seite 8: Einführung
Einführung Vielen Dank für Ihr Vertrauen in Nikon-Produkte. Das WP-CP1 ist ein Unterwasserge- häuse, mit dem Sie bei Wassertiefen bis 40 m und unter ungünstigen Witterungsbedin- gungen wie Dunst oder Regen fotografi eren können. Dieses Handbuch beschreibt, wie Sie mit einer kompatiblen Nikon-Digitalkamera und dem Unterwassergehäuse fotogra- fi... -
Seite 9: Das Unterwassergehäuse Wp-Cp1 In Der Übersicht
Das Unterwassergehäuse WP-CP1 in der Übersicht Auslöser ( Ein-/Ausschalter ( Verschluss Diffusorplatte 6, 9, 11) Riegel Objektivfenster 6, 9, 11) O-Ring/Nut für O-Ring ( Führungen für Kamera ( Vordere Gehäusehälfte Hintere Gehäusehälfte Dichtungsmanschette ( 10, 17) O-Ring - Dichtung (... - Seite 10 MENU-Taste ( Funktionswählrad ( Taste zum Auszoomen (W/ Wiedergabetaste Taste zum Einzoomen (T / ) ( Monitorfenster Löschtaste Öse für Tragerie- Stativgewinde men ( Verschluss-Entriege- lungstaste ( Multifunktionswähler ( Unterwassergehäuse Multifunktionswähler der Kamera : Die Tasten haben dieselbe Funktion wie die entsprechenden Tasten an der Kamera. Ein- zelheiten entnehmen Sie bitte dem Handbuch der Kamera.
-
Seite 11: Übersicht
Übersicht Verwenden des WP-CP1 Verwenden des WP-CP1 Führen Sie die folgenden Schritte durch, wenn Sie das Unterwassergehäuse verwenden wollen: Überprüfen der Dichtigkeit 6–7) Schritt 1 Schritt 1 Schritt 1 Wichtig Um eine Beschädigung der Kamera durch Wasser zu vermeiden, sollten Sie unbedingt die Dichtigkeit des Gehäuses prüfen, bevor Sie die... - Seite 12 O-Ring überprüfen und sicherstellen, dass das Gehäuse richtig verschlossen ist ( 10). Sollten Sie die Ursache für die Undichtigkeit nicht ermitteln können, müssen Sie das Gehäuse zu Ihrem Fach- händler oder zum Nikon-Kundendienst bringen. Fotografi eren 13–14) Schritt 4 Schritt 4 Schritt 4 1.
-
Seite 13: Schritt 1 Überprüfen Der Dichtigkeit
Überprüfen der Dichtigkeit Schritt 1 Schritt 1 Schritt 1 Wichtig Bevor Sie die Kamera in das Unterwassergehäuse einsetzen, sollten Sie überprü- fen, ob die Kamera einwandfrei funktioniert, und sicherstellen, dass das Gehäu- se dicht ist. Wenn Sie die Dichtigkeit des Gehäuses vor der Verwendung nicht überprüfen, besteht die Gefahr eines irreparablen Schadens an der Kamera. - Seite 14 Sie den O-Ring kontrollie- ren ( 10, 17–18). Sollten Sie die Ursache für die Undichtigkeit nicht ermitteln können, müssen Sie das Gehäuse zu Ihrem Fachhändler oder zum Nikon- Kundendienst bringen. Trocken Sie das Unterwassergehäuse nach dem Dichtigkeitstest gründlich, bevor Sie die Kamera einsetzen.
-
Seite 15: Schritt 2 Einsetzen Der Kamera In Das Gehäuse
Einsetzen der Kamera in das Gehäuse Schritt 2 Schritt 2 Schritt 2 1. Vorbereiten der Kamera Setzen Sie Akkus oder Batterien und eine Speicherkarte in die Kamera ein Überprüfen Sie die Ladekapazität des Akkus bzw. der Batterien und die Anzahl der verbleibenden Aufnahmen. -
Seite 16: Einsetzen Der Kamera
2. Einsetzen der Kamera Schalten Sie die Kamera aus Öffnen Sie den Verschluss des Gehäuses Drücken Sie auf die Verschluss-Entriegelungstaste ( ), schieben Sie dann den Riegel nach vorne ( ) und klappen Sie den Verschluss auf ( ). Öffnen Sie das Gehäuse Öffnen des Gehäuses Öffnen Sie das Gehäuse niemals bei Sprühregen oder Nebel oder wenn sich Sand in der Luft befi... -
Seite 17: Einlegen Des Trockenmittels
Verschließen nicht stört. Wenn Sie das Trockenmittel falsch einsetzen, kann dies zu Undichtigkeit führen. Austauschen des Trockenmittels Das Trockenmittel verliert bei Gebrauch seine Fä- higkeit, Feuchtigkeit zu binden. Nikon empfi ehlt deshalb, bei jeder Verwendung des Unterwasserge- häuses ein neues Trockenmittel einzulegen ( 19). -
Seite 18: Schließen Des Gehäuses
5. Schließen des Gehäuses Klappen Sie das Gehäuse zu Klappen Sie das Gehäuse langsam zu und achten Sie darauf, dass der O-Ring nicht verrutscht und dass Sie nicht Ihre Finger einklemmen. Verriegeln Sie das Gehäuse Wenn sich die vordere und hintere Gehäusehälfte des Unterwassergehäuses leicht berühren, das Ge- häuse aber noch nicht ganz geschlossen ist ( ), klappen Sie den beweglichen Teil des Verschlusses... -
Seite 19: Schritt 3 Erneutes Überprüfen Der Dichtigkeit
Trocken Sie die Kamera und das Gehäuse sorgfältig und prüfen Sie, ob der O-Ring und die Dichtung des Gehäuses intakt sind. Sollten Sie die Ursache für die Undichtigkeit nicht ermitteln kön- nen, müssen Sie das Gehäuse zu Ihrem Fachhändler oder zum Nikon-Kundendienst bringen. -
Seite 20: Schritt 4 Fotografi Eren
Fotografi eren Schritt 4 Schritt 4 Schritt 4 1. Einschalten der Kamera Drücken Sie den Ein-/Ausschalter des Unterwasserge- häuses. Die Betriebsbereitschaftsanzeige der Kamera leuchtet auf und der Monitor wird eingeschaltet. 2. Einstellen der Kamera Der Skizze können Sie entnehmen, welche Bedienelemente des Unterwasserge- häuses den Bedienelementen der Kamera entsprechen. -
Seite 21: Fotografi Eren
3. Fotografi eren Halten Sie die Kamera aufnahmebereit Halten Sie das Unterwassergehäuse ruhig mit beiden Händen. Freies Bildfeld und Blitzfenster Achten Sie darauf, dass Sie beim Fotografi eren nicht aus Versehen einen Finger oder einen Gegenstand vor das Objektiv oder die Diffusorplatte halten. Wählen Sie den Bildausschnitt Wählen Sie den Bildausschnitt mit den Zoomtasten des Unterwassergehäuses. -
Seite 22: Schritt 5 Reinigen Des Unterwassergehäuses
Reinigen des Unterwassergehäuses Schritt 5 Schritt 5 Schritt 5 Spülen Sie das Unterwassergehäuse unter klarem Wasser ab Das Unterwassergehäuse sollte unbedingt direkt nach der Verwendung gereinigt werden. Reinigen Sie das Gehäuse in einem Gefäß mit frischem Wasser(kein Meerwasser), bevor Sie das Gehäuse öffnen und die Kamera herausnehmen. - Seite 23 Wischen Sie das Gehäuse trocken Trocknen Sie das Gehäuse mit einem weichen, tro- ckenen Tuch sorgfältig ab. Verwenden Sie keinesfalls ein Tuch, auf dem sich Salzrückstände befi nden könnten. Lassen Sie das Gehäuse an einem geeigneten Ort trocknen Bewahren Sie das Gehäuse an einem gut belüfteten Ort auf, der keiner direkten Sonneneinstrahlung ausgesetzt ist.
-
Seite 24: Pfl Egeanleitung
Pfl egeanleitung Pfl ege des O-Rings Zur Abdichtung des Unterwassergehäuses WP-CP1 wird ein O-Ring eingesetzt. Unsach- gemäße Behandlung des O-Rings kann zu Undichtigkeit führen. Überprüfen Sie den Zu- stand des O-Rings vor jeder Verwendung wie beschrieben. Prüfen Sie nach jedem Öffnen des Unterwassergehäuses, ob sich irgendwelche Fremdkörper auf dem O-Ring befi... - Seite 25 Fetten Sie den O-Ring Wenn der O-Ring nicht sorgfältig eingefettet ist, kann er reißen oder brüchig werden. Geben Sie des- halb, wenn die Unterseite des O-Rings trocken wirkt, einen Tropfen des Dichtungsfetts für den O-Ring auf Ihren Zeigefi nger und verteilen das Dichtungsfett auf dem Ring, indem Sie ihn vorsichtig unter leich- ter Dehnung zwischen Daumen und Zeigefi...
-
Seite 26: Aufbewahrung
O-Ring-Set WP-OG1 (bestehend aus O-Ring WP-O1 und Dichtungsfett O-Ring-Set WP-G1 für O-Ring) Trockenmittel Silikagel-Trockenmittel WP-S1 Inspektion Nikon empfi ehlt, das Unterwassergehäuse mindestens einmal pro Jahr zwecks Inspektion zum Nikon-Kundendienst zu bringen. Bitte beachten Sie, dass dieser Service kostenpfl ichtig ist.
