Betriebsanleitung
Hausanschlussverstärker
Beschreibung
Multimediafähiger Hausan-
schlussverstärker für kleinere
bis mittelgroße Gebäudeein-
heiten . Alle wichtigen Funktions-
einheiten wie Vorwärtsverstärker,
Diplexfilter, Rückkanalverstärker
und die zugehörigen Stellglieder
sind vollständig auf der Leiter-
platte implementiert.
Einfache Migration des
3 3
3 3
Rückkanales „TV-Band I"
oder „Rückkanal 65 MHz"
alternativ wählbar, Rückkanal
schaltbar: „aktiv" oder
„passiv". Anpassen der RK-
Verstärkung durch schaltbare
Dämpfungsglieder am
Eingang und Ausgang
Deutsch: Seite 1
Aufbau
3 3
3 3
•
Erhöhte Langzeitstabilität
durch diskrete, schaltbare
Dämpfungs- und Entzer-
rerglieder (d.h. Verzicht
auf Drehregler)
•
Kompaktes, integriertes
Trafo-Netzteil mit fest
verschraubter Kunstoff-
haube als Berührungs-
schutz.
•
Maximaler Betriebspegel
110 dBµV
English: page 5

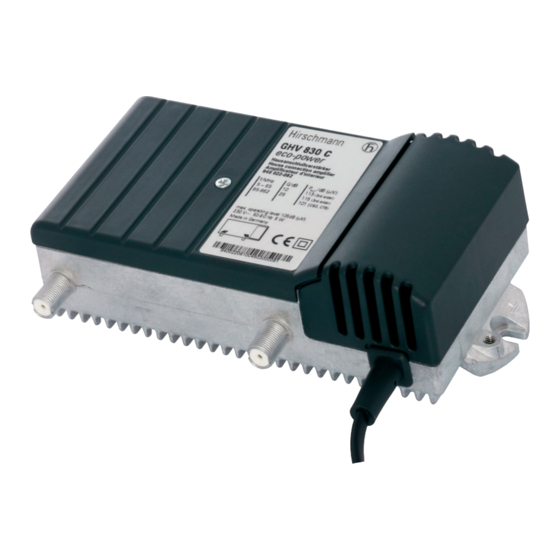

GHV 820 C
Best.-Nr.
940 020-062
GHV 830 C
Best.-Nr.
940 022-062
eco-power
DIN ISO 9001
Gehäuse:
3 3
3 3
•
Abnehmbarer Deckel mit
Zentralschraube ermög-
licht komfortables Kon-
figurieren
•
Das Grundgehäuse aus
Druckguss reduziert die
Bauteiletemperaturen und
erhöht somit die Lebens-
dauer und Zuverlässigkeit.
•
HF-Anschlüsse: F-Buch-
sen
Erfüllt die Normen
3 3
3 3
EN 60065
EN 50 083-1
EN 50083-2, Klasse A
EN 50083-3 Güteklasse 2
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Hirschmann GHV 820 C
Inhaltszusammenfassung für Hirschmann GHV 820 C
- Seite 1 Betriebsanleitung GHV 820 C Best.-Nr. Hausanschlussverstärker 940 020-062 GHV 830 C Best.-Nr. 940 022-062 eco-power DIN ISO 9001 Beschreibung Multimediafähiger Hausan- Aufbau Gehäuse: schlussverstärker für kleinere • • Erhöhte Langzeitstabilität Abnehmbarer Deckel mit bis mittelgroße Gebäudeein- durch diskrete, schaltbare Zentralschraube ermög- heiten .
-
Seite 2: Sicherheitsanforderungen
Ent- neten Entsorgung zuzuführen. sorgungsvorschriften Ihres Landkreises/ Einstellmöglichkeiten Die Hausanschlussverstärker GHV 820 C/830 C Einstellungen werden wie folgt vorgenommen: verfügen über folgende Einstellmöglichkeiten: 1. Abnehmen des Gehäusedeckels (Abb. 1): Nach Lösen der Zentralschraube (a) wird der... - Seite 3 2. Einstellelemente Beispiele: Dämpfung, Entzerrung und Rückkanalkonfigu- Pegelabsenkung am Eingang - Stellung der ration kann durch Umstecken der Jumper Dämpfungsglieder: verändert werden (siehe Abb. 2). Die Jumper 0 dB 4 dB 14 dB werden senkrecht auf “0 dB” gesetzt oder waagrecht auf den gewünschten Wert gesteckt.
-
Seite 4: Technische Daten
Die technischen Daten sind, sofern nicht anders gekennzeichnet, über die Frequenz und die Exemplarstreuung gemittelte, typische Kennwerte und unter- liegen den branchenüblichen Toleranzen. Alle Angaben und Darstellungen entsprechen dem gültigen Stand zum Zeitpunkt der Drucklegung. Druckfehler, Irrtümer und Änderungen vorbehalten. Hirschmann Multimedia Electronics GmbH Stuttgarter Str. 45 - 51 D-72654 Neckartenzlingen Phone +49 (0) 180 32 32-341 www.hirschmann-multimedia.de... - Seite 5 Operating Instructions GHV 820 C Order code House connecting amplifier 940 020-062 GHV 830 C Order code 940 022-062 eco-power DIN ISO 9001 Description Multimedia capability house reverse channel amplification Housing: connecting amplifier for use in (C/N) by means of adjustable •...
-
Seite 6: Safety Requirements
Safety Requirements a minimum cross-section of 4 mm . There is a CAUTION: Observe the safety requirements connection point at the earthing screw at the of EN 50 083 -1 right wall bracket. Equipotential bonding The complete system must be provided with NOTE: The unit must not be exposed to equipotential bonding by means of a... - Seite 7 2. Adjuster elements (Fig. 2) Examples: Level attenuation, line equalization and return Level adjuster at the input - position of the channel configuration can be changed by jumper elements: means of jumper elements (shown in fig. 2). 0 dB 4 dB 14 dB The jumper elements are set horizontal on “0 dB”...
-
Seite 8: Technical Data
Unless nothing to the contrary is stated the technical data are typical characteristics averaged across the frequency range and the manufacturing tolerance and are subject to the usual tolerances. All the data, specification and representations correspond to the state valid at the moment of printing. Hirschmann Multimedia Electronics GmbH Stuttgarter Str. 45 - 51...
