Verwandte Anleitungen für SOUNDMASTER DISC 180
Inhaltszusammenfassung für SOUNDMASTER DISC 180

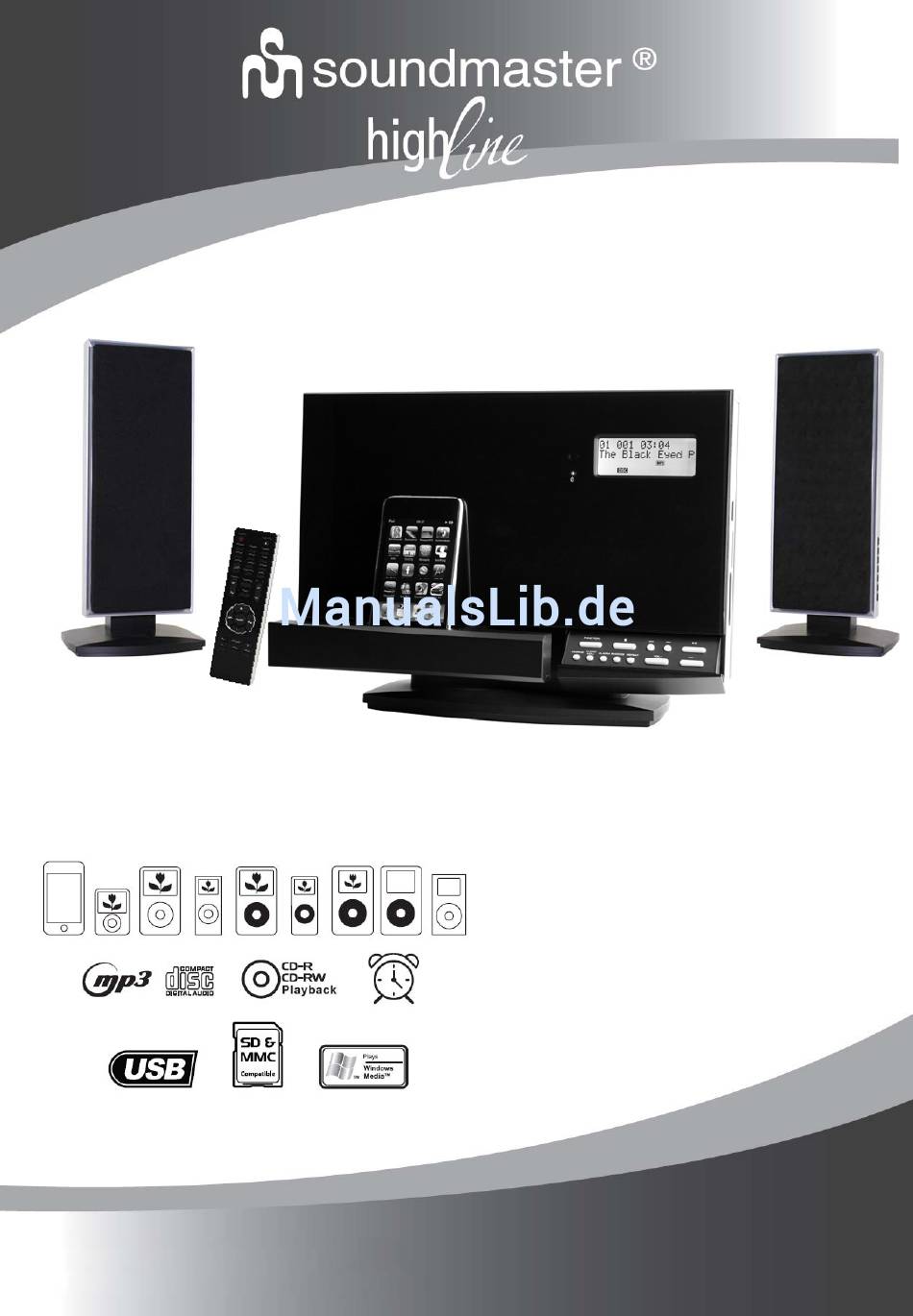

- Seite 1 DEUTSCH ENGLISH FRANÇAIS NEDERLANDS ESPAÑOL DISC 180...
-
Seite 2: Inhaltsverzeichnis
Inhaltsangabe Sicherheitshinweise ............... MP3 & WMA-CD Betrieb ............21 Sicherheitshinweise/vorkehrungen, Umweltschutz....2 Titel-,Albumwiederholung / Programmiertes Abspielen ..22 Sicherheitshinweisevorkehrungen, Umweltschutz....3 SD/MMC Speicherkarten / USB Betrieb........23 Gerät auspacken ..............4 Radio Betrieb................24 Hauptinstallation..............5 Hauptinstallation Gerät / Lautsprecher / Ein-/Ausschalten ..6 Weitere Funktionen..............25 Hauptinstallation iPod / UKW Antenne / Fernbedienung .. -
Seite 3: Sicherheitshinweise/Vorkehrungen, Umweltschutz
DEUTSCH Dieses Symbol zeigt an, dass im Inneren des Gerätes gefährliche Spannungen vorhanden sind, und einen Stromschlag verursachen können. Dieses Symbol weist auf wichtige Bedienungs- und Wartungsanweisungen bezüglich des Geräts hin. VORSICHT – UNSICHTBARE LASERSTRAHLUNG TRITT AUS, WENN DER DECKEL GEÖFFNET, UND DIE SICHERHEITSVERRIEGELUNG NEIDERGEDRÜCKT WIRD. -
Seite 4: Sicherheitshinweisevorkehrungen, Umweltschutz
Hiermit erklärt Wörlein GmbH, herausziehen. Blitzschläge können das Gerät Gewerbestraße 12, 90556 Cadolzburg, dass beschädigen. sich das Gerät DISC 180 / S 180 in Übereinstimmung mit den grundlegenden Aufstellung Anforderungen und den übrigen einschlägigen * Stellen Sie das Gerät horizontal auf eine Bestimmungen der Richtlinie 1999/5/EC geeignete Fläche und lassen Sie um das... -
Seite 5: Gerät Auspacken
DEUTSCH Gerät auspacken Entnehmen Sie vorsichtig alle mitgelieferten Teile von der Verpackung und entfernen Sie alle Verpackungsmaterialien. Überprüfen Sie, ob das untenstehende Equipment vorhanden ist: Falls irgendein Equipment fehlen sollte, kontaktieren Sie bitte Ihren Händler. Wir empfehlen Ihnen die Originalverpackung inkl. -
Seite 6: Hauptinstallation
Der Artikel DISC 180 mit Funklautsprecher wird mit einer Frequenz von 2.4GHz betrieben. Die Betriebsentfernung beträgt in einer Wohnung oder Haus etc. ca. 30 Meter. Wie mit allen Funkanlagen /- geräte so auch mit den DISC 180 wird der Empfang z. B. durch atmosphärische Störungen, Stahlbetongebäude etc. beeinträchtigt. -
Seite 7: Hauptinstallation Gerät / Lautsprecher / Ein-/Ausschalten
DEUTSCH Hauptinstallation 1. Gerät + Lautsprecher an einen geeigneten Platz aufstellen 2. Verbinden Sie die Anlage bzw. Lautsprecher mit Ihrer Netzsteckdose. * Der kleine Netzadapter ist passend für das Hauptgerät & die zwei großen Adapter für die Funklautsprecher 3. Schalten Sie das Hauptgerät und anschließend die Lautsprecher ein. * Das Gerät startet automatisch mit den UKW Radio Modus. -
Seite 8: Hauptinstallation Ipod / Ukw Antenne / Fernbedienung
Hauptinstallation 4. Korrekten iPod Docking Adapter verwenden Stellen Sie sicher, dass Sie den richtigen iPod Adapter für das Docking Ihres iPod´s verwenden! FALSCHE HANDHABUNG BESCHÄDIGT DAS GERÄT UND IHREN iPod. Im Lieferumfang sind 8 verschiedene, abnehmbare Adapter inklusive. 1. Drücken Sie die Taste OPEN an der linken Seite des Hauptgerätes, um die iPod Vorrichtung zu öffnen. -
Seite 9: Bedienelemente
DEUTSCH Bedienelemente Hauptgerät 1. CD Auswurf Taste 14. DC Netzanschluss 2. Fernbedienung Sensor 15. Funktionstaste 3. LCD Anzeige 16. STOP ■ 4. Standby/Betrieb Taste 17. Titelsprung rückwärts 5. Betriebs LED 18. Titelsprung vorwärts 6. iPod Docking Fach 19. Wiedergabe/Pause 7. Kontrolltasten Fach 20. -
Seite 10: Lautsprecher
Bedienelemente 1. STANDBY/Betrieb Taste 6. Wiedergabe/Pause 2. Lautstärke + 7. Verbindungstaste 3. Lautstärke – 8. Betriebs LED 4. Titelsprung vorwärts 9. Stumm LED 5. Titelsprung rückwärts 10. LINK LED Lautsprecher LED Indikator Leuchtet ● Leuchtet nicht ○ Blinkt ☼ Link LED Grün = Rot = Grün/rot... - Seite 11 DEUTSCH Bedienelemente 1. STANDBY/Betrieb Taste 2. Titelprogrammierung 3. Dimmer Taste 4. Zufallswiedergabe 5. Titelwiederholung 6. Snooze/Schlummertaste 7. ALARM 1 Taste 8. STEREO/MONO Taste 9. Uhrzeiteinstelltaste 10. SCROLL vorwärts Taste (Festsender +) 11. Funktionstaste 12. SCROLL rückwärts Taste (Festsender -) 13. Menu Taste 14.
-
Seite 12: Fernbedienung
Betriebsanleitung * Stellen Sie sicher, dass die UKW Lautstärkeregelung Wurfantenne komplett ausgezogen ist. Um Lautstärke zu erhöhen oder zu vermindern * Stellen Sie sicher, dass Sie die Batterien drücken Sie die Taste VOL + oder VOL – an: (nicht inklusive) in die Fernbedienung * Fernbedienung eingelegt haben. -
Seite 13: Equalizer / Bass / Stummschaltung
DEUTSCH Betriebsanleitung EQ (Equalizer / Klangverstärker) DBBS (Dynamic Bass Boost / Bassverstärker) (Bedienung nur über die Fernbedienung) (Bedienung nur über die Fernbedienung) * Drücken Sie die EQ Taste an der * Drücken Sie die Taste DBBS an der Fernbedienung um folgende Equalizer / Fernbedienung, um Bassverstärker zu Klangverstärker Typen anzuwählen: aktivieren. -
Seite 14: Kompatible Speichermedien
Kompatible Speichermedien Dieses Gerät unterstützt Musik von CD´s, USB und SD/MMC Speicher Karten. Unterstützte CD Typen • CD audio • CD-R • CD-RW Unterstützte Speicherkarten Formate • Secure Digital (SD) • Mini SD (nur mit Adapter) • Micro SD (nur mit Adapter) •... -
Seite 15: Kompatible Audio Formate / Cd Einlegen
DEUTSCH Kompatible Audio Formate * Das Gerät unterstützt die Wiedergabe von Chinesische Schrift kann nicht dargestellt CD-Audio (original gespielte CD´s), aber abgespielt werden. Die Dateiendung MP3 und WMA. Die Formate DRM und AAC sollte wie folgt lauten: .mp3, .MP3, .wma oder von iTunes, ATRAC und Songs von einigen .WMA. -
Seite 16: Speichermedien (Usb/Sd)
Speichermedien (USB –SD/MMC) in das Gerät einschieben Speicherkarten korrekt anschließen & entfernen * Fügen Sie die Speicherkarte vorsichtig und behutsam an den Speicherkarten Slot. Die Steckverbindung passt nur in einer Richtung. * Entfernen Sie die Speicherkarte behutsam durch herausziehen aus den Speicherkarten Slot. -
Seite 17: Ipod Betrieb
DEUTSCH iPod Betrieb Sie können Ihren iPod mit einem passenden Adapter (im Lieferumfang inklusive) an das iPod Docking am Gerät anschließen. Mit der Fernbedienung lässt sich der iPod steuern. Stellen Sie sicher, dass Sie den richtigen iPod Adapter für das Docking Ihres iPod´s verwenden! FALSCHE HANDHABUNG BESCHÄDIGT DAS GERÄT UND IHREN IPOD. -
Seite 18: Ipod Adapter
iPod Betrieb Hinweis: Der iPod Akku wird jedes Mal aufgeladen, wenn der iPod an der Docking Station angeschlossen und das Gerät eingeschalten ist. -
Seite 19: Normale Wiedergabe
DEUTSCH CD Betrieb Normale Wiedergabe Wiedergabe kurz unterbrechen (Pause): * Drücken Sie die Taste PLAY/PAUSE Wiedergabe kurz zu unterbrechen CD starten: * Drücken Sie die Taste erneut um Wiedergabe 1. Drücken Sie die Taste FUNCTION bis „CD“ fortzusetzen. in der LCD Anzeige erscheint 2. -
Seite 20: Titelwiederholung / Zufallswiedergabe
CD Betrieb Titelwiederholung Zufallswiedergabe Die Titelwiederholfunktion ermöglicht Ihnen den Die Zufallswiedergabe ermöglicht Ihnen alle aktuell gespielten Titel oder das komplette Songs auf dem Medium (CD/USB/SD) in einer Medium (CD/USB/SD) zu wiederholen. Die willkürlichen Reihenfolge abzuspielen. Die Wiederholfunktion kann während der Zufallswiedergabe kann während der Titelwiedergabe aktiviert werden. -
Seite 21: Programmiertes Abspielen
DEUTSCH CD Betrieb Programmiertes Abspielen 6. Wiederholen Sie die Schritte 4-5 bis Ihre Sie können bis zu 20 verschiedene Titel in einer gewünschten oder max. 20 Titel gespeichert beliebigen Reihenfolge programmieren und sind. abspielen. 7. Drücken Sie die Taste PLAY/PAUSE programmiertes Abspielen zu starten. -
Seite 22: Mp3 & Wma-Cd Betrieb
MP3 & WMA CD Betrieb 2. Drücken Sie die Taste z.B. 5x um den 5. CD starten: 1. Drücken Sie die Taste FUNCTION bis „CD“ Titel von dem Album 3 anzuwählen. in der LCD Anzeige erscheint 2. Fügen Sie eine CD mit Beschriftung zu Ihnen zeigend in den CD Slot ein. -
Seite 23: Titel-,Albumwiederholung / Programmiertes Abspielen
DEUTSCH MP3 & WMA CD Betrieb Aktuelles Album wiederholen: 1. Starten Sie das gewünschte Album 2. Drücken Sie 3x die Taste REPEAT an der 1. Drücken Sie die PROG. Taste an der Fernbedienung Fernbedienung. * Der Indikator erscheint in der LCD-Anzeige * Das 1. -
Seite 24: Sd/Mmc Speicherkarten / Usb Betrieb
SD/MMC Speicherkarten Betrieb / USB Betrieb Wiedergabe von einer SD/MMC Wiedergabe von einem USB-Stick Speicherkarte: 1. Drücken Sie die Taste FUNCTION bis 1. Drücken Sie die Taste FUNCTION bis „USB“ in der LCD-Anzeige erscheint. „CARD“ in der LCD-Anzeige erscheint. 2. Schieben Sie vorsichtig und behutsam den 2. -
Seite 25: Radio Betrieb
DEUTSCH Radio Betrieb * Drücken Sie die Taste FUNCTION bis „FM“ in Senderspeicherung: der LCD-Anzeige erscheint. Sie können bis zu 20 beliebige Sender abspeichern: WICHTIG für den besten UKW Empfang: Um einen optimalen Empfang von UKW 1. Stellen Sie Ihren gewünschten Sender ein. Sendern zu erreichen, muss die UKW Zum Beispiel FM 103.5Mhz Wurfantenne komplett ausgezogen sein. -
Seite 26: Weitere Funktionen
Weitere Funktionen Uhrzeit einstellen 2. Wählen Sie mit der Taste Wenn Sie den Netzstecker an Ihre gewünschten Alarm (Alarm 1 oder 2) und Netzsteckdose anschließen erscheint „12:00“ in drücken anschließend die der LCD-Anzeige. Die Uhrzeit kann nur im ENTER Taste. „Set Alarm“... - Seite 27 DEUTSCH Weitere Funktionen 7. Drücken Sie die ENTER Taste um * Drücken Sie die SLEEP Taste wiederholt um Weckmodus zu wählen. folgende Einschlafzeit zu aktivieren: Sleep aus 15 Minuten 30 Minuten 45 Minuten 60 Minuten 90 Minuten Sleep aus 8. Drücken Sie eine der Tasten oder Ihren gewünschten Weckmodus einzustellen.
-
Seite 28: Alarm Einstellen / Alarm Aktivieren - Deaktiveren
Lautsprecher mit Hauptgerät verbinden & weitere Lautsprecher verknüpfen Ihr DISC-180 ist bereits von der Fabrik fertig installiert und mit dem im Lieferumfang * Wenn Sie den rechten Lautsprecher erhaltenen Lautsprecher verbunden. Weitere verbunden haben, erscheint in der Anzeige: Lautsprecher erhalten Sie bei Ihrem Fachmarkt, wo Sie Ihren DISC-180 erhalten haben. -
Seite 29: Zusätzliche Lautsprecher Verbinden
DEUTSCH Lautsprecher mit Hauptgerät verbinden & weitere Lautsprecher verknüpfen 4. Nun müssen Sie wählen, ob Sie die Lautsprecher als Master Lautsprecher oder Slave Lautsprecher benutzen wollen. Master Lautsprecher Konkrete Erläuterung Master/Salve * Alle verbundenen Master Lautsprecher Lautsprecher, siehe rechts. empfangen dieselbe eingestellte Lautstärke * LCD-Anzeige „Set as master?“... -
Seite 30: Externes Gerät Anschließen / Kopfhöreranschluss
Externes Gerät anschließen / Kopfhöreranschluss Dieses System ist mit einer AUX IN Eingangsbuchse ausgestattet, welches Ihnen erlaubt ein zusätzliches Gerät (z. B. MP3 Player) anzuschließen. AUX IN 1. Schließen Sie ein im Fachhandel erhältliches AUX-Kabel 3.5mm Klinke in die AUX IN Buchse an. 2. -
Seite 31: Wandmontage
DEUTSCH Wandmontage WICHTIG: Suchen Sie eine geeignete und sichere Anbaustelle. Zubehör für Wandmontage: * 3 Stück Wandmontage-Halterungen * 8 Stück M4 Schrauben (4mm Durchmesser) * 12 Stück Befestigungsschrauben zur Wand (nicht inklusive) Hinweis: Das Hauptgerät ist zusätzlich mit der Wandhalterung VESA 75 kompatibel. Diese Wandhalterung erhalten Sie im Fachmarkt. -
Seite 32: Problembehandlung
Problembehandlung Allgemein Keine Funktion * Überprüfen Sie, ob alle Netzteile korrekt angeschlossen sind. Das System reagiert nicht auf Tastendruck * Der eingebaute Mikroprozessor hat eine Fehlfunktion Ziehen Sie den Netzstecker und schließen diesen nach 1 Minute wieder an. Betrieb mit der Fernbedienung ist nicht möglich * Kontrollieren Sie die Batterie bzw. -
Seite 33: Technische Daten
DEUTSCH Technische Daten 1. Allgemein * Stromversorgung: 100-240V~50/60Hz * Kraftbedarf Hauptgerät: 9V 1.5A * Kraftbedarf Lautsprecher: 15V 2A * Maße Hauptgerät: 321 (B) x 100 (T) x 223 (H) mm * Gewicht Hauptgerät: 1.88kg * Maße Lautsprecher: 158 (B) x 118 (T) x 345 (H) mm * Gewicht Lautsprecher: 1.7kg 2.
