- Seite 1 MultiSync LCD 1810 User’s Manual LCD1810.PM5 98.7.27, 2:36 AM...
- Seite 2 - EN 60950 Council Directive 89/336/EEC: - EN 55022 - EN 61000-3-2 - EN 61000-3-3 - EN 50082-1 (IEC 801-2) (IEC 801-3) (IEC 801-4) and marked with NEC Europe Ltd. Ismaning Office Steinheilstraße 4-6 D-85737 Ismaning, Germany LCD1810.PM5 98.7.27, 2:36 AM...
-
Seite 3: Safety Instruction
NEC is a registered trademark of NEC Corporation. ErgoDesign, IPM, OSM and ColorControl are trademarks of NEC Home Electronics, Ltd. MultiSync is a registered trademark of NEC Technologies, Inc in U.S., and of NEC Home Electronics, Ltd in Canada, U.K., Germany, France, Spain, Italy, Austria, Benelux, Switzerland, Denmark, Finland, Norway and Saudi Arabia. - Seite 4 For the Customer to use in U.S.A or Canada. Canadian Department of Communications Compliance Statement DOC: This Class B digital apparatus meets all requirements of the Canadian Interference-Causing Equipment Regulations. Cet appareil numérique de la classe B respecte toutes les exigences du Règlement sur le matériel brouiller du Canada.
- Seite 5 can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures: Reorient or relocate the receiving antenna. Increase the separation between the equipment and receiver.
- Seite 6 TCO'95 Congratulations! You have just purchased a TCO'95 approved and labelled product! Your choice has provided you with a product developed for professional use. Your purchase has also contributed to reducing the burden on the environment and also, to the further development of environmentally adapted electronics products.
- Seite 7 computers. The labelling scheme was developed as a joint effort by the TCO (The Swedish Confederation of Professional Employees), Naturskyddsforeningen (The Swedish Society for Nature Conservation) and NUTEK (The National Board for Industrial and Technical Development in Sweden). The requirements cover a wide range of issues: environment, ergonomics, usability, emission of electrical and magnetic fields, energy consumption and electrical and fire safety.
-
Seite 8: Environmental Requirements
TCO'95 is a co-operative project between TCO (The Swedish Confederation of Professional Employees), Naturskyddsforeningen (The Swedish Society for Nature Conservation) and NUTEK (The National Board for Industrial and Technical Development in Sweden). Environmental Requirements Brominated flame retardants Brominated flame retardants are present in printed circuit boards, cables, wires, casings and housings. - Seite 9 Mercury** Mercury is sometimes found in batteries, relays and switches and back- light system. Mercury damages the nervous system and is toxic in high doses. TCO'95 requirement states that batteries may not contain more than 25 ppm (parts per million) of mercury. It also demands that no mercury is present in any of the electrical or electronics components concerned with the display unit except the back-light system.
- Seite 10 Deutsch LCD1810.PM5 98.7.16, 6:34 AM...
-
Seite 11: Vorstellung Des Nec Multisync Lcd

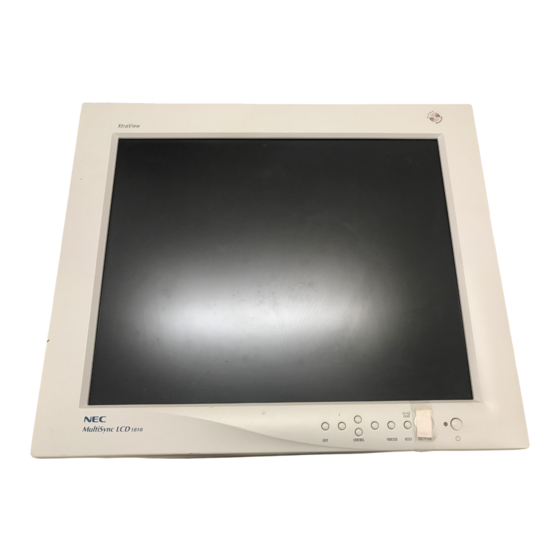

Vorstellung des NEC MultiSync LCD D - 1 1810 Vorstellung des NEC MultiSync LCD 1810 Herzlichen Glückwunsch zum Kauf Ihres NEC MultiSync LCD 1810 Farbmonitors. Weitwinkel-Technologie Diese Technologie ermöglicht die Betrachtung des Bildes (Hoch- und Querformat) aus jedem beliebigen Winkel (160 Grad) des Raumes. Der Betrachtungswinkel beträgt nach oben, unten, links und rechts volle 160°. - Seite 12 D - 2 Vorstellung des NEC MultiSync LCD 1810 Farbeinstellungsmenü (ColorControl System) Über das ColorControl System können die Farben Ihres Bildschirmes exakt eingestellt und die Farbintensität einer Vielzahl von Anforderungen angepaßt werden. OSM (On Screen Manager) Der On Screen Manager erlaubt eine direkte, menügesteuerte Einstellung individueller Bildparameter.
- Seite 13 Der Monitor kann an der Wand oder zur Benutzung an umliegenden Arbeitsplätzen an einem Arm installiert werden. BNC/D-Sub Der MultiSync LCD1810 bietet zwei Signaleingange an. Dies ermöglicht es einen Rechner über das mitgelieferte D-Sub-Signalkabel, den zweiten Rechner über das optionale BNC-Signalkabel anzuschließen. Durch Tastendruck vorne an den Bedienungselementen können Sie...
- Seite 14 LCD Monitors: Netzkabel MultiSync LCD Monitor mit 1810 Videosignalkabel - 16 Pin VGA auf BNC - und AC-Adapter. – NEC MultiSync LCD (Modell LA-1831JMW) 1810 – AC-Netzkabel. – Videosignalkabel – 15 Pin Mini D-SUB auf 15 Pin Mini D-SUB – Bedienerhandbuch.
-
Seite 15: Empfehlungen Zur Benutzung
Empfehlungen zur Benutzung D - 5 Empfehlungen zur Benutzung Um eine optimale Leistungsfähigkeit Ihres LCD Farbmonitors zu 1810 gewährleisten, sollten die nachfolgend aufgeführten Punkte bei der Aufstellung Ihres neuen Gerätes beachtet werden: • ÖFFNEN SIE DEN MONITOR NICHT. Im Inneren des Gerätes befinden sich keine Teile, die vom Benutzer selbst gewartet werden können. - Seite 16 D - 6 Empfehlungen zur Benutzung • Benutzen Sie den Monitor nur in sauberer und trockener Umgebung. • Transportieren Sie den Monitor mit äußerster Vorsicht. Bewahren Sie das Verpackungsmaterial für einen möglicherweise erneuten Transport auf. • Der Netzstecker ist das wichtigste Teil beim Abtrennen des Monitors vom Netz.
- Seite 17 Empfehlungen zur Benutzung D - 7 • Wenn das Gerät bei Bedienung entsprechend des Bedienerhandbuches nicht ordnungsgemäß funktioniert. DAMIT AUGEN, NACKEN- UND SCHULTERMUSKULATUR BEIM ARBEITEN AM BILDSCHIRM ENTLASTET WERDEN, BEACHTEN SIE BEIM AUFSTELLEN UND EINSTELLEN IHRES MONITORS BITTE DIE NACHFOLGEND AUFGEFÜHRTEN HINWEISE: •...
-
Seite 18: Installation
D - 8 Installation Installation Um den MultiSync LCD Monitor an Ihr System anzuschliesen, 1810 führen Sie bitte folgende Instruktionen aus: 1. Den Computer ausschalten. Falls Sie das mitgelieferte Videosignalkabel verwenden, fahren Sie bei 2. fort Falls Sie ein BNC-Kabel (nicht im Lieferumfang) verwenden, fahren Sie bei 3. - Seite 19 Installation D - 9 3. Schließen Sie das BNC-Kabel an die entsprechenden Anschlüsse auf der Rückseite Ihres Monitors an. Schließen Sie das rote BNC- Kabel an den auf dem Monitor mit R gekennzeichneten BNC- Anschluß, das grüne BNC-Kabel an den mit G (/Sync) gekennzeichneten BNC-Anschluß...
- Seite 20 D - 10 Installation Abdeckung fur Anschlüße Abbildung A.1 Abbildung A.2 LCD1810.PM5 98.7.16, 6:34 AM...
- Seite 21 Installation D - 11 Abdeckung fur Anschlüße Abbildung B.1 Abbildung B.2 Abbildung D.1 Abbildung C.1 Steckdose Netzteil Abbildung F.1 Abbildung E.1 Power Button = Einschaltknopf LCD1810.PM5 98.7.16, 6:34 AM...
- Seite 22 D - 12 Installation Transportschrauben Lösen Sie die beiden rechts im Diagramm abgebildeten Transportschrauben. (Abbildung SS.1) (Die Schrauben kommen nicht heraus. Drehen Sie die Schrauben bis sie vollständig lose sind.) Wenn die Schrauben richtig gelöst wurden, kommt beim Anheben des Gerätes lediglich der Bildschirm nach oben (Beziehen Sie sich auf Abb.
- Seite 23 Installation D - 13 Bildschirmdrehung Vor dem Drehen muß der Bildschirm in die höchste Stellung gebracht werden, um zu vermeiden, daß der Bildschirm auf dem Schreibtisch aufschlägt oder Sie sich Ihre Finger klemmen. Um den Bildschirm zu drehen, fassen Sie den Schirm mit beiden Händen und drehen diesem im Uhrzeigersinn, wenn Sie vom Breitformat auf das Hochformat schwenken wollen, und umgekehrt, wenn Sie vom Hochformat in das Breitformat schwenken wollen.
- Seite 24 D - 14 Installation Schraubendreher mit Philips-Kopf Abb.SS.1 Kabelabdeckung Ausreichend Restkabel Anheben, dann Rückwand lassen entfernen Abb. CM.1 Abb. CM.2 Option 1 Stand- oder Armbefestigung Kabelführung des Signalkabels LCD1810.PM5 98.7.16, 6:34 AM...
- Seite 25 Installation D - 15 Anschluß des mitgelieferten Videosignalkabels (Forts.) Option 2 Stand or Wall Mount Stand or Wall Mount Option 3 Stand- oder Armbefestigung Option 4 Stand or Wall Mount Anschluß des optionalen BNC-Signalkabels (BNC-Kabel gehört nicht zum Lieferumfang) LCD1810.PM5 98.7.16, 6:34 AM...
- Seite 26 D - 16 Installation Abb RL.2 Abb RL.1 Abb R.1 Abb RL.3 Abb R.2 Abb TS.1 LCD1810.PM5 98.7.16, 6:35 AM...
- Seite 27 Installation D - 17 Abnehmen des Monitorfußes für die Montage Vorbereiten des Monitors für verschiedene Montagezwecke: 1. Trennen Sie alle Kabel ab. 2. Halten Sie den Monitor an jeder Seite fest und heben Sie ihn so weit wie möglich an (Abb. R.1). 3.
-
Seite 28: Bedienungselemente
D - 18 Bedienungselemente Bedienungselemente BNC/D-SUB: Ermöglicht den Anschluß von 2 Rechnern an den Monitor. Der eine Rechner benutzt das mitgelieferte D-sub-Kabel, der zweite Rechner das BNC-Kabel. OSM Bedienungselemente Mit den sich vorne am Gerät befindlichen OSM Bedienungselementen werden die nachfolgend aufgeführten Funktionen ausgeführt: Um auf OSM Zugriff nehmen zu können, betätigen Sie die Steuerungstasten ( , , ) oder die PROCEED bzw. - Seite 29 Bedienungselemente D - 19 Hauptmenü Untermenü PROCEED Diese Taste hat keine Aktiviert Auto Adjust Funktion. (automatische Einstellung) und die ALL RESET- Funktion. RESET Setzt alle Parameter Setzt alle Parameter des hervorgehobenen des hervorgehobenen Steuermenüs auf die Steuermenüs auf die Werkseinstellung Werkseinstellung zurück.
- Seite 30 D - 20 Bedienungselemente Positionsregler H. POSITION Steuert die Bildbreite innerhalb des LCD-Anzeigebereiches. V. POSITION Steuert die Bildhöhe innerhalb des LCD-Anzeigebereiches. AUTO Stellt automatisch die horizontale und vertikale Bildposition innerhalb des LCD-Anzeigebereiches ein. Bildeinstellungsregler H. SIZE Stellt die Bildbreite durch Erhöhen oder Verringern dieser Einstellung ein.
- Seite 31 Bedienungselemente D - 21 Werkzeuge OSM H. POS. OSM V. POS. Sie können entscheiden, wo das OSM Window auf dem Bildschirm erscheinen soll. Die Wahl des OSM-Platzes ermöglicht Ihnen die manuelle Einstellung der Position (links, rechts, oben oder unten) des OSM-Steuerungsmenüs. ALL RESET Das Anwählen von ALL RESET ermöglicht Ihnen die Rückstellung aller OSM-Einstellungen auf die werkseitig...
- Seite 32 D - 22 Technische Daten Technische Daten MultySync LCD 1810 Anzeige: 46 cm (18.1 Zoll) sichtbarer Bereich; Aktiv Matrix Dünnfilm Transistor (TFT) LCD-Anzeige; 0.28 mm Dot Pitch max. Auflösung 1280 x 1024; 200 cd/m Leuchtstärke; Kontrast 150:1. Eingangssignal: Video Analog 0,7 Vp-p/75 Ohm Sync Separate Sync.
- Seite 33 Entspricht die interpolierte Auflösung nicht exakt einem Vielfachen der physikalischen Auflösung, können bei der mathematischen Interpolation, gleiche Linien dicker als andere erscheinen. ** von NEC empfohlene Auflösung bei 75 Hz für optimale Bildqualität. *** Der aktive sichtbare Bereich ist abhängig vom Eingangssignal. Technische Änderungen vorbehalten.
- Seite 34 Bild zu sehen und es erscheint jetzt der “Geist” dieses Bildes, so schalten Sie den Monitor für eine Stunde lang aus, um das Bild zu löschen. HINWEIS: Wie bei allen PC-Displaygeräten empfiehlt NEC die regelmäßige Benutzung eines Bildschirmschoners während der Arbeitspausen. LCD1810.PM5 98.7.16, 6:36 AM...
- Seite 35 Fehlersuche/Abhilfe D - 25 Störung Notwendige Überprüfungen Das Bild ist unstabil, - Das Signalkabel muß fest an der/den Display-Karte/ unscharf oder Computer angeschlossen sein. scheint unscharf - Nutzen Sie den OSM-Menüpunkt Image Adjust und oder scheint zu stellen Sie das Bild mit Hilfe des schwimmen Feinabstimmungsreglers ein, bis es scharf und klar ist.
- Seite 36 Appendix LCD1810.PM5 98.7.27, 2:36 AM...
- Seite 37 App. A PIN ASSIGNMENTS A - 1 App. A PIN ASSIGNMENTS MINI D-SUB 15 P Pin No. 1810 GREEN BLUE NO-CONNECTION GROUND GROUND GROUND GROUND +5V (DDC) GROUND GROUND H.SYNC, H/V.SYNC V.SYNC LCD1810.PM5 98.7.27, 2:36 AM...
- Seite 38 App. B Preset Signal Timing A - 2 App. B Preset Signal Timing Preset Resolution Vertical Horizontal Pixel Frequency (Hz) Frequency (kHz) Frequency (MHz) 640 x 400 56.43 24.83 21.05 640 x 480 59.99 31.47 25.18 640 x 350 70.09 31.47 25.18 640 x 400...
- Seite 39 LA-1831JMW Printed in Japan 78133821 LCD1810.PM5 98.7.27, 2:37 AM...
