INSTANDHALTUNG UND WARTUNG

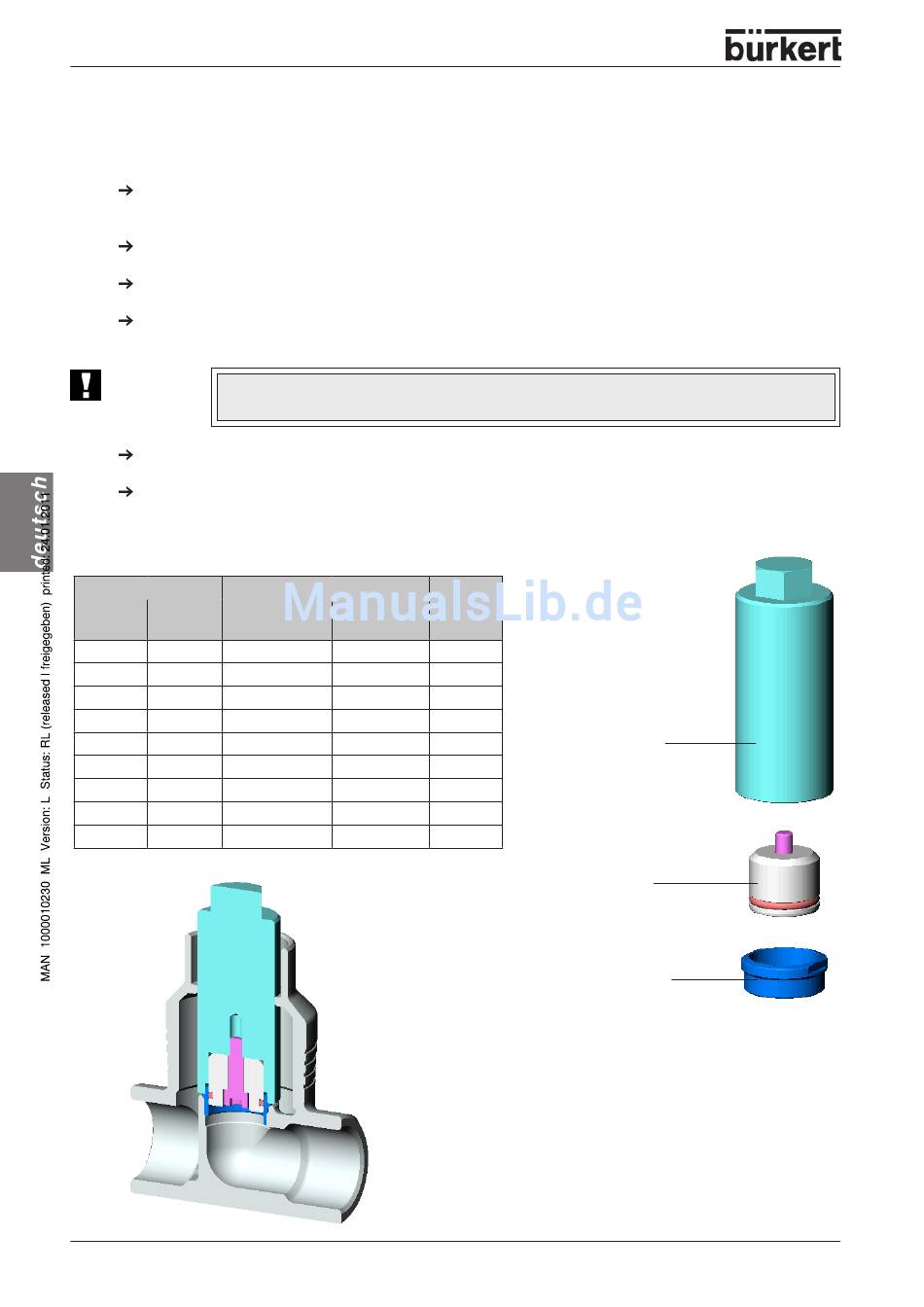

Austausch des Ventilsitzes

Schrauben Sie den alten Gehäusesitz mit Hilfe des Montagewerkzeuges und einem Schrauben-
schlüssel aus.
Säubern Sie Gewinde und Dichtfläche im Gehäuse mit Preßluft.
Wählen Sie den Werkzeugeinsatz aus und schrauben Sie ihn in das Montagewerkzeug ein.
Stecken Sie den neuen Sitz auf das Montagewerkzeug, schmieren Sie das Gewinde mit hoch-
temperaturfestem Schmierstoff z.B. Klüberpaste UH1 96-402.
ACHTUNG!
Verwenden Sie bei spezifischen Anwendungen, z.B. Sauerstoff-, Analyseanwendungen
nur zugelassene Schmierstoffe.
Setzen Sie den aufgesteckten Sitz von Hand in das Gehäusegewinde und schrauben Sie ihn ein.
Ziehen Sie ihn mit Hilfe eines Drehmomentschlüssels auf das angegebene Drehmoment an.
Anzugsmomente für Sitzmontage
Verschraubung
Sitz Gehäuse Unbeschichtete
DN 4-15 DN 15
DN 20 DN 20
DN 25 DN 25
DN 32 DN 32
DN 40 DN 40
DN 50 DN 50
DN 65 DN 65
DN 80 DN 80
DN 100 DN 100
18 - 2012
Anzugsmomente
Beschichtete
Sitze Sitze
25 20
35 28
50 40
80 65
100 85
120 120
150 150
180 180
220 220
Toleranz
+ 3
+ 3
+ 5
+ 5
Montagewerkzeug
+ 8
+ 8
+ 10
+ 10
+ 10
Werkzeugeinsatz
(je nach Sitznennweite)
Ventilsitz
