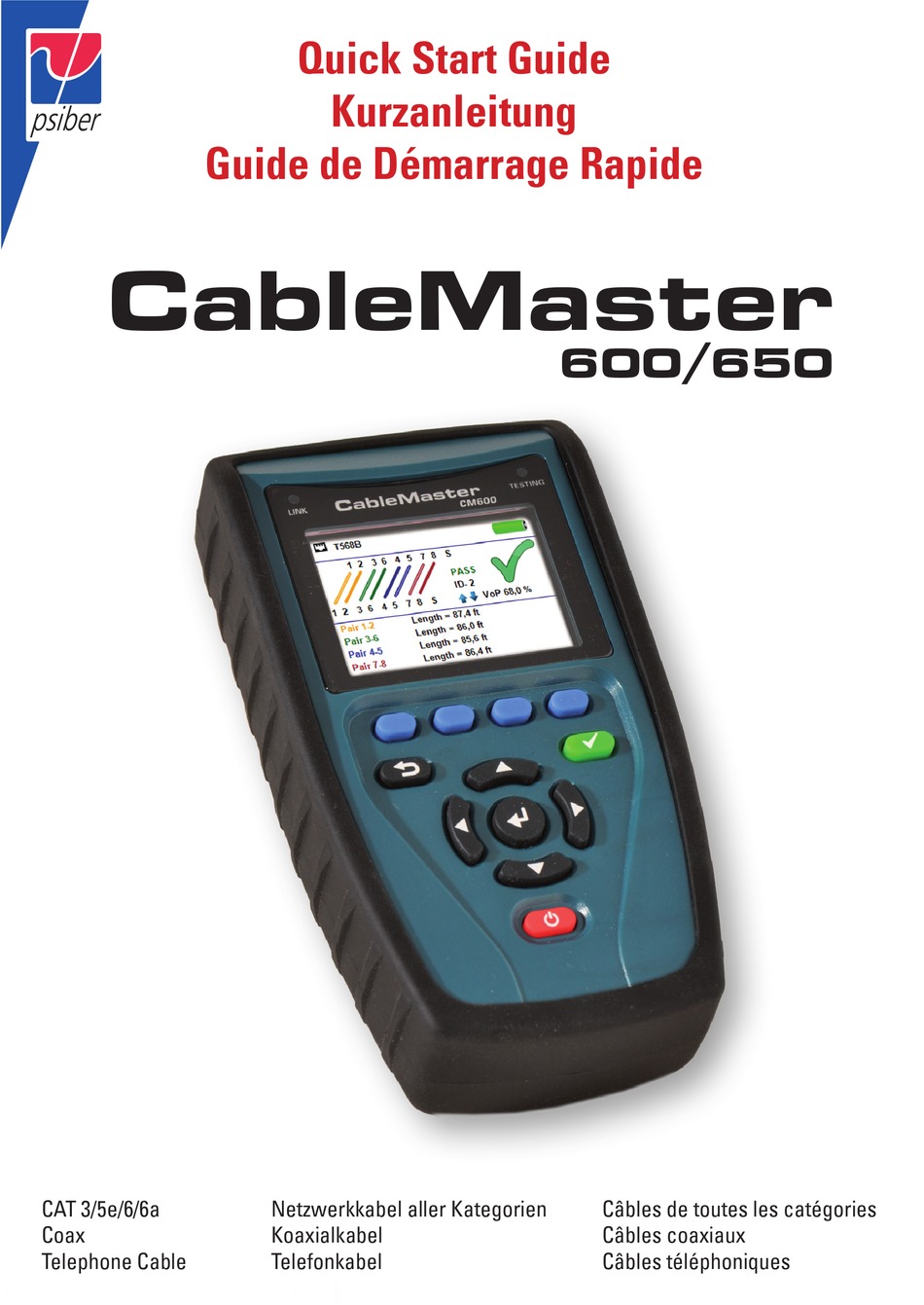

- Seite 1 Quick Start Guide Kurzanleitung Guide de Démarrage Rapide CableMaster 600/650 CAT 3/5e/6/6a Netzwerkkabel aller Kategorien Câbles de toutes les catégories Coax Koaxialkabel Câbles coaxiaux Telephone Cable Telefonkabel Câbles téléphoniques...
- Seite 2 English Network Cable Test Coax Cable Test Telephone Cable Test Soft keys perform the function on the display above each button. Back Test Enter Direction cursors to move in LCD display On/Off RJ45 jack Micro USB Port F-connector Jack...
- Seite 3 English How to Perform a Cable Test • Power on the CableMaster 600/650. • Connect a network, coax, or telephone cable to the appropriate connector on the top of the CableMaster 600/650. (Warning! Do not plug an RJ11 cable directly into the CableMaster 600/650! A standard RJ11 cable will damage the CableMaster 600/650’s RJ45 jack.
- Seite 4 English Network / PoE Detection • Power on the CableMaster 600/650. • Connect the CableMaster 600/650 to a switch or active network jack. • Use the left or right arrow buttons to select the Network/PoE icon and press the enter button or press the Network/POE soft key. •...
- Seite 5 English Link Light • Power on the CableMaster 600/650. • Connect the CableMaster 600/650 to an active Network cable or port. • Press the Network/Poe soft key then press the Link Light soft key. • The Link Light will automatically begin upon entering the Link Blink menu. •...
-
Seite 6: Tone Generator
English Tone Generator • Power on the CableMaster 600/650. • Use the left or right arrow buttons to select the tone generator icon press the enter button. • The CableMaster 600/650 will automatically activate the tone generator upon entering the tone generator menu. •... - Seite 7 English Setup • Press the setup softkey to enter the setup menu. • Use the up and down buttons to select a setting. • Use the left and right arrow buttons to change the selected setting. • Press the save soft key to save changes.
- Seite 8 Deutsch Netzwerk-Kabeltest Koaxial-Kabeltest Telefon-Kabeltest Funktionstasten aktivieren die über der Taste angezeigte Funktion Zurück Test Eingabe/ zum Navigieren Richtungstasten auf dem Bildschirm Ein/Aus RJ45-Buchse Micro USB Port F-Stecker...
-
Seite 9: Einen Kabeltest Durchführen
Deutsch Einen Kabeltest durchführen • Schalten Sie den CableMaster 600/650 ein. • S chließen Sie ein Netzwerk-, Koaxial- oder Telefonkabel an den entsprechenden Ausgang an der Oberseite des CableMaster 600/650 an. Warnung! Stecken Sie niemals ein RJ11-Kabel direkt in den CableMaster 600/650. Ein Standard RJ11-Kabel beschädigt die RJ45-Buchse des CableMaster 600/650. Verwenden Sie in diesem Fall das im Lieferumfang des CableMaster 600/650 enthaltene RJ-Testkabel (CA012). - Seite 10 Deutsch Netzwerk-/PoE-Test • Schalten Sie den CableMaster 600/650 ein. • V erbinden Sie den CableMaster 600/650 mit einem Switch oder einer aktiven Netzwerkbuchse. • V erwenden Sie Links/Rechts-Pfeiltasten, um auf das Netzwerk-/PoE Symbol zu gehen und drücken dann die Eingabetaste oder die Taste Netzwerk-/PoE • D er CableMaster 600/650 erkennt automatisch die maximale und die aktuelle Verbindungsgeschwindigkeit, PoE-Klasse und min./max. PoE-Spannung und zeigt diese auf dem Bildschirm an. • W ollen Sie lediglich einen Netzwerk-Test durchführen, drücken Sie die Taste PoE.
-
Seite 11: Link Light
Deutsch Link Light • Schalten Sie den CableMaster 600/650 ein. • V erbinden Sie den CableMaster 600/650 mit einem Switch oder einer aktiven Netzwerkbuchse. • D rücken Sie die Taste Netzwerk-/PoE und im Anschluss die Taste Link Light. • D ie Link-LED fängt automatisch an zu blinken, sobald das Menü Link Light aufgerufen wird. • D ie Link-LED über dem LCD-Bildschirm blinkt mit der gleichen Blinkrate wie die Port-LED. • V erwenden Sie die Auf/Ab-Pfeiltasten, um die Sendefrequenz an die Switch-Eigenschaften anzupassen. - Seite 12 Deutsch Tongenerator • Schalten Sie den CableMaster 600/650 ein. • V erwenden Sie die Links/Rechts-Pfeiltasten, um auf das Symbol Tongenerator zu gehen und drücken Sie die Eingabetaste. • D er CableMaster 600/650 aktiviert den Tongenerator automatisch, sobald das Menü Tongenerator aufgerufen wird. • S chließen Sie Ihr Kabel entweder an die RJ45-Buchse oder den F-Stecker auf der Oberseite des CableMaster 600/650 an. • Z um Wechseln zwischen Netzwerk- und Koaxial-Kabeln drücken Sie die Taste RJ45/Koax. • V erwenden Sie die Auf/Ab-Pfeiltasten, um zwischen vier möglichen Tonmustern zu wählen.
- Seite 13 Deutsch Setup • Drücken Sie die Taste Setup, um das Menü Setup aufzurufen. • M it den Auf/Ab-Pfeiltasten blättern Sie durch das Setup Menü und wählen die entsprechende Option aus. • V erwenden Sie die Rechts-Pfeiltaste, um die gewünschte Einstellung anzuzeigen Mit den Auf/Ab-Pfeiltasten ändern Sie die gewünschte Einstellung. • D urch Drücken der Speichertaste übernehmen Sie Ihre Änderungen oder machen Sie mit der Links-Pfeiltaste eine gewählte Einstellung rückgängig. • Z um Zurücksetzen des Gerätes auf die Werkseinstellungen drücken Sie die Taste.
- Seite 14 France Test de Câbles Réseaux Test de Câbles Coaxiaux Test de Câbles Téléphoniques Les touches vont activer la fonction affichée à l’écran au dessus de la touche Retour Test Entrée Touches flèchées pour naviguer à l’écran LCD Marche/Arrêt Prise RJ45 Port USB Micro Fiche F...
- Seite 15 France Effectuer un test de câble • Allumez le CableMaster 600/650. • B ranchez un câble réseau, coaxial ou téléphonique sur la prise appropriée en haut du CableMaster 600/650. (Avertissement! N’insérez pas de câble RJ11 directement dans le CableMaster 600/650. Un câble RJ11 standard va endommager la prise RJ45 du CableMaster 600/650. Utilisez le cordon de test RJ (CA012) qui est inclus dans le contenu de la livraison du CableMaster 600/650.
- Seite 16 France Test de réseau / PoE • Allumez le CableMaster 600/650. • R accordez le CableMaster 600/650 à un switch ou une prise de réseau actif. • S ervez-vous des touches flechées gauche/droite pour choisir l’icône Réseau/PoE et confirmez en appuyant sur la touche d’entrée ou la touche Réseau/PoE. • L e CableMaster 600/650 va automatiquement détecter et afficher la vitesse maximale de liaison, la vitesse actuelle de liaison, classe de PoE et tensions de PoE min/max.
- Seite 17 France Link Light (LED des ports d’équipements actifs) • Allumez le CableMaster 600/650. • Raccordez le CableMaster 600/650 à un câble ou port de réseau actif. • A ppuyez sur la touche Réseau/PoE et puis sur la touche Link Light. • L e Link Light commence automatiquement dès que le menu Link Blink est lancé. • L a LED de liaison au-dessus de l’écran LCD clignotera à la même cadence que la DEL du port. • S ervez-vous des touches fléchées haut/bas pour modifier la fréquence émise pour répondre aux caractéristiques du switch.
- Seite 18 France Générateur de tonalité • Allumez le CableMaster 600/650. • S ervez-vous des touches fléchées gauche ou droite pour sélectionner l’icône du générateur de tonalité et pressez la touche d’entrée. • L e CableMaster 600/650 va automatiquement activer le générateur de tonalité dès que le menu Générateur de tonalité est lancé. • B ranchez votre câble ou sur la prise RJ45 ou connecteur coaxial situé en haut du CableMaster 600/650. • P our permuter entre les câbles réseaux et coaxiaux, pressez la touche câble coaxial/Réseaux. • S ervez-vous des touches fléchées haut/bas pour choisir entre quatre tonalités. • S ervez-vous des touches fléchées gauche/droite pour sélectionner sur quelle broche ou paire la tonalité sera émise. • U tilisez un dépisteur de tonalité le long du câble ou à son extrémité pour entendre une tonalité...
- Seite 19 France Setup • S ervez-vous des touches fléchées haut/bas pour naviguer entre les paramètres. • Servez-vous de la touche fléchée droite pour sélectionner un paramètre. • Servez-vous des touches fléchées haut/bas pour modifier le paramètre choisi. • Pressez la touche d’entrée pour accepter vos modifications ou • S ervez-vous de la touche fléchée gauche pour désélectionner un paramètre. • Pour restaurer les valeurs par défaut, pressez la touche “Par défaut”. • Pour afficher les fichiers, pressez la touche “Fichiers”. Application logicielle CableMaster 600/650 Rendez-vous sur http://emea.psiberdata.com/download pour installer le logiciel du CableMaster 600/650 et apprendre comment télécharger vos résultats de test vers votre ordinateur.
- Seite 20 EuRoPE / M. EAST Psiber Data GmbH Lise-Meitner-Str. 3 82152 Krailling Germany Phone: +49 (89) 8913 6060 e-mail: info@psiber-data.com www.psiberdata.com ASiA / PACifiC Psiber Data Pte. Ltd. 3 Science Park Drive #03-09 The Franklin Singapore Science Park 1, Singapore 118223 Phone: +65-6569-6019 e-mail: asiasales@psiber-data.com www.psiberdata.com AMERiCAS...
