Bedienungsanleitung für
Drehstromzähler
Typ ISKRA MT691
Bitte beachten Sie!!!
Diesen Zähler gibt es in folgenden
Ausführungen:
- Einrichtungszähler, Eintarif
- Einrichtungszähler, Zweitarif
- Zweirichtungszähler , Einspeisung
swa Netze GmbH
Hoher Weg 1
Bedienungsanleitung Iskra MT691 – Elektronischer Haushaltszähler
86152 Augsburg
1)
2)
3)
Stand: 18.08.2017
Werbung
Verwandte Anleitungen für Iskra MT691
Inhaltszusammenfassung für Iskra MT691
- Seite 1 Bedienungsanleitung Iskra MT691 – Elektronischer Haushaltszähler Bedienungsanleitung für Drehstromzähler Typ ISKRA MT691 Bitte beachten Sie!!! Diesen Zähler gibt es in folgenden Ausführungen: - Einrichtungszähler, Eintarif - Einrichtungszähler, Zweitarif - Zweirichtungszähler , Einspeisung swa Netze GmbH Hoher Weg 1 86152 Augsburg...
- Seite 2 Bedienungsanleitung Iskra MT691 – Elektronischer Haushaltszähler Zusatzinformationen für die Nutzung Ihres Elektronischen Haushaltszählers ISKRA MT691 Anzeige Die Anzeige erfolgt über ein zweizeiliges LCD Display. 1 Tarifkennzeichnung Bei der Verwendung als Eintarifzähler: 1.8.0 Bei der Verwendung als Zweitarifzähler: 1.8.1 / 1.8.2 Bei der Verwendung als Zweirichtungszähler: 1.8.0 / 2.8.0...

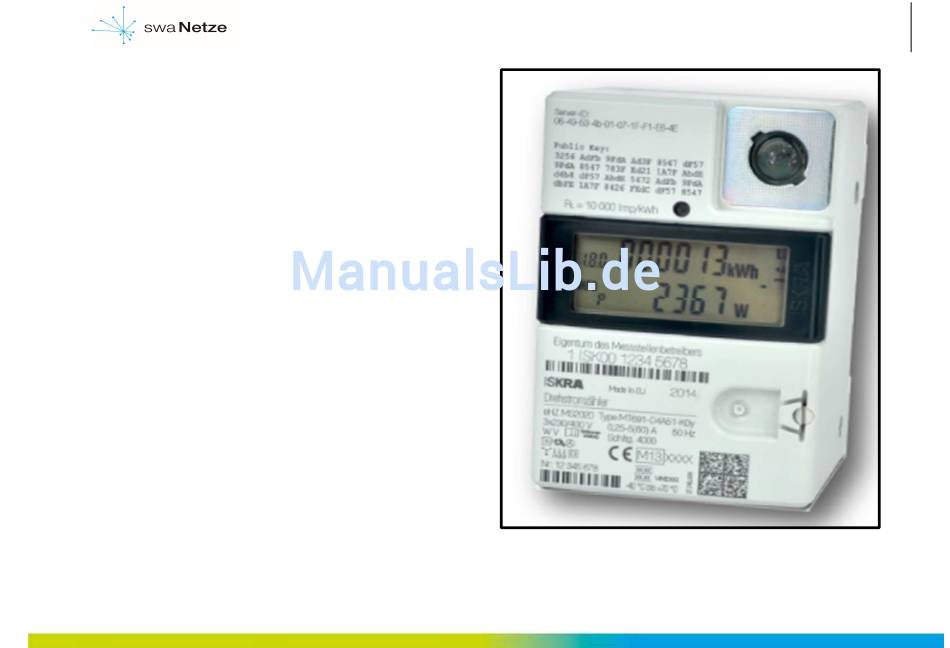

- Seite 3 Bedienungsanleitung Iskra MT691 – Elektronischer Haushaltszähler Display Tarifmerkmale Je nach Ausführung besitzt der Zähler folgende Tarife: 1.8.0 Bezug Eintarif (siehe Foto) 1.8.1 / 1.8.2 Bezug HT / Bezug NT 1.8.0 / 2.8.0 Bezug / Lieferung (Einspeisung) Zählernummer Ihre Zählernummer finden Sie unterhalb des Aufdruckes „Eigentum des Netz-/Messstellenbetreibers“.
- Seite 4 Bedienungsanleitung Iskra MT691 – Elektronischer Haushaltszähler Bedienung des Zählers Der Zähler verfügt über einen optischen Sensor. (siehe Bild) Mit Hilfe einer Taschenlampe können die Zusatzfunktionen des Zählers aktiviert werden. Die Vorgehensweise wird im weiteren Verlauf beschrieben. Anforderung der PIN für Ihren Zähler Zur Freischaltung der verbrauchshistorischen Werte über die...
-
Seite 5: Ausblenden Der Historischen Displayzeile
Bedienungsanleitung Iskra MT691 – Elektronischer Haushaltszähler Displaytest PIN Eingabe Um die PIN einzugeben leuchten Sie bitte mit einer Taschenlampe auf den Optischen Sensor. Nach dem Displaytest erscheint auf dem Display die PIN Abfrage und alle Anzeigeelemente werden angezeigt. Zur Eingabe der PIN leuchtet man erneut auf den Optischen Sensor –... - Seite 6 Bedienungsanleitung Iskra MT691 – Elektronischer Haushaltszähler Anzeige/Darstellung der Historischen Werte Um die historischen Werte abzufragen bitte 5s den Optischen Sensor mit einer Taschenlampe anleuchten. Durch kurzes an- und ableuchten erscheinen die einzelnen (Vor-) Werte des jeweiligen Zeitraums. Um die historischen Werte wieder zu verlassen bitte wieder 5s auf den Sensor leuchten oder durch wiederholtes Anleuchten einmal durch die gesamten Werte springen.
- Seite 7 Bedienungsanleitung Iskra MT691 – Elektronischer Haushaltszähler Ausblenden der historischen Werte (2. Displayzeile) Nach 2 Minuten wird die 2.Zeile wieder automatisch deaktiviert. Zum erneuten Anzeigen verfährt man wie oben beschrieben. Bei Fragen E-Mail an: messdatenmanagement@swa-netze.de swa Netze GmbH Hoher Weg 1 86152 Augsburg Stand: 18.08.2017...
