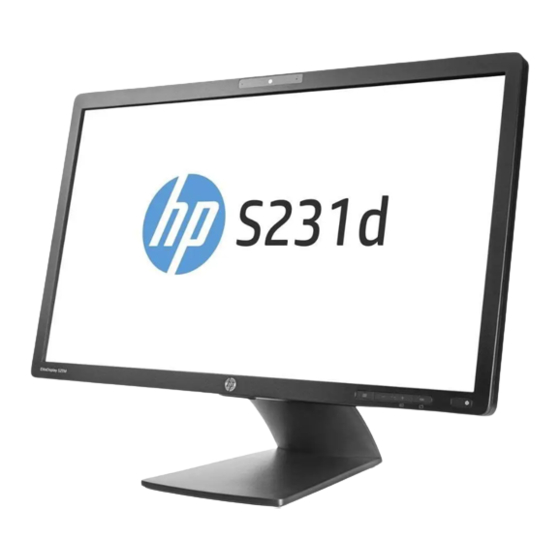

- Seite 1 HP EliteDisplay S231d IPS-Monitor mit LED-Hintergrundbeleuchtung Benutzerhandbuch...
- Seite 2 Hewlett-Packard („HP“) haftet – ausgenommen für die Verletzung des Lebens, des Körpers, der Gesundheit oder nach dem Produkthaftungsgesetz – nicht für Schäden, die fahrlässig von HP, einem gesetzlichen Vertreter oder einem Erfüllungsgehilfen verursacht wurden. Die Haftung für grobe Fahrlässigkeit und Vorsatz bleibt hiervon unberührt.
- Seite 3 Über dieses Handbuch Dieses Handbuch enthält Informationen über Monitoreigenschaften, das Einrichten des Monitors und technische Daten. VORSICHT! Diese Kennzeichnung weist darauf hin, dass die Nichteinhaltung der Anweisungen zu Verletzungen oder zum Tod führen kann. ACHTUNG: Diese Kennzeichnung weist darauf hin, dass die Nichteinhaltung der Anweisungen zu Geräteschäden oder Datenverlust führen kann.
- Seite 4 Über dieses Handbuch...
-
Seite 5: Inhaltsverzeichnis
Komponenten auf der Rückseite ......................4 Anschließen der Monitorkabel ......................5 Einschalten des Monitors ........................8 Verbinden mit einem HP-Notebook und Installieren von Treibern ............9 Aufladen des HP-Notebooks ......................12 Anschließen optionaler USB-Geräte ....................12 Bedienelemente auf der Vorderseite ....................13 Einstellen des Monitors ........................ - Seite 6 S231d ..........................25 Eingabe eines benutzerdefinierten Modus ..................26 Ruhe-Timer-Dienstprogramm ......................26...
-
Seite 7: Produktmerkmale
Sicherheitsschlitz an der Monitorrückseite zur Aufnahme eines optionalen Kabelschlosses ● Kabelführungskomponente für Kabelverlegung ● OSD (On-Screen Display)-Menü in mehreren Sprachen zum bequemen Einrichten und Einstellen des Bildschirms ● HP Display Assistant zum Anpassen der Monitoreinstellungen und Aktivieren der Funktion zum Diebstahlschutz HP LCD-Monitor... - Seite 8 HP MyRoom-Software für den persönlichen Online-Kontakt mit Kollegen ● Energiesparfunktion für einen verringerten Stromverbrauch ● Intelligentes Asset Control-Management ● Informationen zu Sicherheitsbestimmungen, Zertifizierungen und Zulassungsbestimmungen für dieses Produkt sind im Referenzhandbuch für HP LCD-Monitore auf der im Lieferumfang dieses Modells enthaltenen Disc zu finden Kapitel 1 Produktmerkmale...
-
Seite 9: Aufstellen Des Monitors
Aufstellen des Monitors Achten Sie vor dem Aufstellen des Monitors darauf, dass die Stromzufuhr zum Monitor, zum Computer und zu den Peripheriegeräten unterbrochen ist. Gehen Sie anschließend wie folgt vor: Aufklappen des Monitorstandfußes Heben Sie den Monitor aus dem Karton, und legen Sie ihn mit der Vorderseite auf eine ebene Fläche. -
Seite 10: Komponenten Auf Der Rückseite
Über diesen Anschluss wird das Gleichstrom-Netzkabel an den Monitor angeschlossen. Netzstromanzeige Gleichstromausgang Ermöglicht die Verbindung des Monitors über ein Gleichstromkabel mit einem HP-Notebook, um das Notebook aufzuladen oder mit Strom zu versorgen (bis zu 90 Watt). DisplayPort Über diesen Anschluss wird das DisplayPort-Kabel mit dem Monitor verbunden. -
Seite 11: Anschließen Der Monitorkabel
HINWEIS: Nur bestimmte HP-Notebook-Modelle sind mit dem Gleichstromausgang und der Ladefunktion kompatibel. Anschließen der Monitorkabel Stellen Sie den Monitor an einer geeigneten und gut belüfteten Stelle in der Nähe des Computers auf. Entfernen Sie den Kabelführungsclip vom Standfuß, indem Sie den Clip an beiden Seiten nach außen ziehen (1) und dann vom Standfuß... - Seite 12 Verbinden Sie das runde Ende des Netzteilkabels mit dem Gleichstromeingang an der Rückseite des Monitors. Verbinden Sie das dreigliedrige Buchsenende des Netzkabels mit dem Netzteil und das Steckerende mit einer elektrischen Steckdose. HINWEIS: Das Gehäuse von Geräten mit 90 Watt Gleichstromausgang muss die Anforderungen von IEC60950–1 erfüllen.
- Seite 13 Videosignal wird dann über das VGA-Kabel eingespeist. Bei angeschlossenem VGA-Kabel sind die Port-Replikator-Funktionen deaktiviert. Wenn der Monitor in Verbindung mit einem HP-Notebook verwendet werden soll, müssen Sie ein Ende des mitgelieferten USB-Kabels mit dem Computer und das andere Ende mit dem USB- Upstream-Anschluss am Monitor verbinden.
-
Seite 14: Einschalten Des Monitors
Nichtbenutzung des Monitors stets den Bildschirmschoner aktivieren oder den Monitor ausschalten. Einbrennschäden können bei allen LCD-Bildschirmen entstehen. Monitore mit einem „eingebrannten Bild“ sind von der HP-Garantie nicht abgedeckt. * Ein längerer Zeitraum sind 12 Stunden Nichtbenutzung am Stück. HINWEIS: Wenn sich der Monitor nach dem Drücken der Netztaste nicht einschaltet, ist... -
Seite 15: Verbinden Mit Einem Hp-Notebook Und Installieren Von Treibern
Verbinden mit einem HP-Notebook und Installieren von Treibern Um den Monitor in Verbindung mit einem HP-Notebook zu verwenden, verbinden Sie beide Geräte mit dem USB-Kabel, und installieren Sie die USB- und LAN-Treiber. Das Videosignal wird dann über das USB-Kabel eingespeist. Bei Verwendung des USB-Kabels sind außerdem sämtliche Port- Replikator-Funktionen aktiviert. - Seite 16 HINWEIS: Wenn das AutoPlay-Fenster nicht aufgeht, öffnen Sie den Windows Explorer, navigieren Sie zum Laufwerk HP S231d und wählen Sie es aus. Fahren Sie anschließend mit dem nächsten Schritt fort. Doppelklicken Sie auf die Datei SETUP. Wählen Sie die gewünschte Sprache aus, und klicken Sie auf die Pfeil-Schaltfläche.
- Seite 17 Farbe oder ein SS-USB-Symbol gekennzeichnet. Der Monitor lässt sich auch über einen USB 2.0-Anschluss betreiben, jedoch mit geringeren Datenübertragungsraten. Wenn Sie ein Notebook an den HP S231d-Monitor nach Abschluss der erstmaligen Software- Installation anschließen, kann das AutoPlay-Fenster wieder erscheinen. Es ist nicht notwendig, dass Sie die Treiber-Software jedes Mal, wenn Sie den HP S231d-Monitor anschließen, neu installieren.
-
Seite 18: Aufladen Des Hp-Notebooks
HINWEIS: Das Ladesystem liefert eine Leistung von maximal 90 Watt. HP-Notebooks, die mehr als 90 Watt erfordern, können vom System nicht aufgeladen werden. Es werden nur Notebooks von HP unterstützt. Zum Aufladen Ihres HP-Notebooks verbinden Sie das eine Ende des mitgelieferten Gleichstromkabels mit dem Stromausgang (OUT-Anschluss) am Monitor und das andere Kabelende mit dem Stromeingang am Notebook. -
Seite 19: Bedienelemente Auf Der Vorderseite
Die automatische Optimierung funktioniert nur, wenn das aktive Videosignal vom VGA-Eingang empfangen wird. Ein-/Aus-Schalter Dient zum Ein- und Ausschalten des Bildschirms. HINWEIS: Für eine Simulation des OSD-Menüs nutzen Sie die Mediothek von HP unter http://www.hp.com/go/sml. Bedienelemente auf der Vorderseite... -
Seite 20: Einstellen Des Monitors
Einstellen des Monitors Ihr Monitormodell kann anders aussehen als das in den folgenden Abbildungen gezeigte Modell. Kippen Sie den Monitorbildschirm nach vorne oder hinten, so dass Sie bequem auf den Bildschirm schauen können. Drehen Sie den Monitorbildschirm nach links oder rechts, um einen optimalen Sichtwinkel zu erhalten. - Seite 21 Passen Sie die Stellhöhe des Monitorbildschirms an die jeweiligen Bedingungen Ihres Arbeitsplatzes an, um ein bequemes Arbeiten zu ermöglichen. Die Oberkante des Bildschirmrahmens sollte nicht über der Augenhöhe liegen. Für Benutzer mit optischer Brille kann ein niedrig positionierter und nach hinten geneigter Bildschirm vorteilhaft sein. Es empfiehlt sich, während der Arbeit die Monitorposition der sich ändernden Arbeitshaltung anzupassen.
- Seite 22 HINWEIS: Um Informationen im Hochformat anzuzeigen, können Sie die auf der Software- und Dokumentations-CD enthaltene Software HP Display Assistant installieren. Das OSD-Menü kann ebenfalls gedreht und in eine Hochformatsposition gebracht werden. Rufen Sie zum Drehen des OSD-Menüs das OSD-Menü auf, indem Sie die Menü...
-
Seite 23: Abnehmen Des Monitorstandfußes
Abnehmen des Monitorstandfußes Sie können den Standfuß vom Monitorbildschirm abnehmen, um den Monitor an der Wand, auf einem Schwenkarm oder an einer anderen Montagevorrichtung anzubringen. ACHTUNG: Bevor Sie mit der Demontage des Monitors beginnen, stellen Sie sicher, dass der Monitor ausgeschaltet ist und das Netzkabel und alle anderen Signalkabel abgezogen sind. Ziehen Sie außerdem alle am Monitor angeschlossenen USB-Kabel ab. -
Seite 24: Montieren Des Monitors
Montieren des Monitors Der Monitorbildschirm kann an einer Wand, einem Schwenkarm oder anderen Montagevorrichtungen montiert werden. HINWEIS: Dieses Gerät ist für die Befestigung an einer UL- oder CSA-zertifizierten Wandhalterung vorgesehen. Nehmen Sie den Monitorbildschirm vom Standfuß ab. Siehe hierzu „Abnehmen des Monitorstandfußes“... -
Seite 25: Installieren Eines Sicherungskabels
Position der Produktetiketten Auf den Produktetiketten des Monitors sind die Ersatzteil-, die Produkt- und die Seriennummer angegeben. Geben Sie diese Nummern an, wenn Sie sich wegen des Monitors mit HP in Verbindung setzen. Die Produktetiketten befinden sich auf der Rückseite des Bildschirms. -
Seite 26: Verwendung Der Webcam
Zum Erstellen von Videonotizen für einen erweiterten visuellen Kalender und zur gemeinsamen Nutzung. ● Zur Initiierung von Live-Videochats mit HP MyRoom oder anderen kompatiblen Softwareprogrammen. ● Zum Importieren von Live-Videos in ein Programm zum Erstellen von Filmen, um sie zu speichern, zu versenden, auf Festplatte aufzuzeichnen oder für das Webstreaming. -
Seite 27: Webcam-Fehlerbehebung
Webcam-Fehlerbehebung Probleme mit der Webcam können diverse Ursachen haben. Möglicherweise liegt das Problem an den Treibern oder der Software, die versucht, auf die Webcam zuzugreifen. Bevor Sie sich mit HP in Verbindung setzen: ● Laden Sie den neusten Treiber für Ihr Monitormodell herunter. -
Seite 28: Verwendung Von Hp Myroom
Verwendung von HP MyRoom HP MyRoom ist Ihr Online-Meetingraum. Hier können Sie "persönlich" mit Ihren Geschäftskollegen in Verbindung bleiben und dank hilfreicher Tools zusammenarbeiten. Installieren von HP MyRoom von der CD So installieren Sie HP MyRoom: Legen Sie die CD, die im Lieferumfang des Monitors enthalten ist, in das CD-ROM-Laufwerk des Computers ein. -
Seite 29: Weitere Informationen
Falls die Informationen im Handbuch oder im Referenzhandbuch für HP LCD-Monitore sich nicht auf Ihre Fragen beziehen, können Sie zu Support-Informationen kommen. Um Informationen über den Support in den USA zu erhalten, gehen sie auf http://www.hp.com/go/contactHP. Um Informationen über weltweiten Support zu erhalten, gehen Sie auf... -
Seite 30: Technische Daten
Technische Daten HINWEIS: Alle technischen Daten erfüllen die typischen Vorgaben an Hersteller von HP Komponenten; die tatsächliche Leistung kann je nach Modell variieren. EliteDisplay S231d Tabelle 6-1 EliteDisplay S231d – Technische Daten Bildschirmtyp 58,4 cm, Breitbildformat 23 Zoll, Breitbildformat Sichtbarer Bereich... -
Seite 31: Erkennen Von Voreingestellten Bildschirmauflösungen
Lieferumfang enthalten) ein Ethernet- Anschluss (Kabel nicht im Lieferumfang enthalten) Für die neuesten oder zusätzliche Spezifikationen zu diesem Produkt gehen Sie zu http:// www.hp.com/go/quickspecs/ und suchen Sie nach Ihrem Displaymodell, um die modellspezifischen QuickSpecs zu finden. Tabelle 6-2 Stromversorgung, Netzteil/Modell... -
Seite 32: Eingabe Eines Benutzerdefinierten Modus
Tabelle 6-3 Voreingestellte Modi (Fortsetzung) 1680 x 1050 65,29 59,954 1920 × 1080 67,50 60,00 Tabelle 6-4 High-Definition-Videoformate Voreinstell Timing-Name Pixelformat Horiz.-Freq. (kHz) Vert.-Freq. (Hz) 720p50 1280 x 720 37,5 720p60 1280 x 720 1080p60 1920 x 1080 67,5 1080p50 1920 x 1080 56,25 Eingabe eines benutzerdefinierten Modus...
