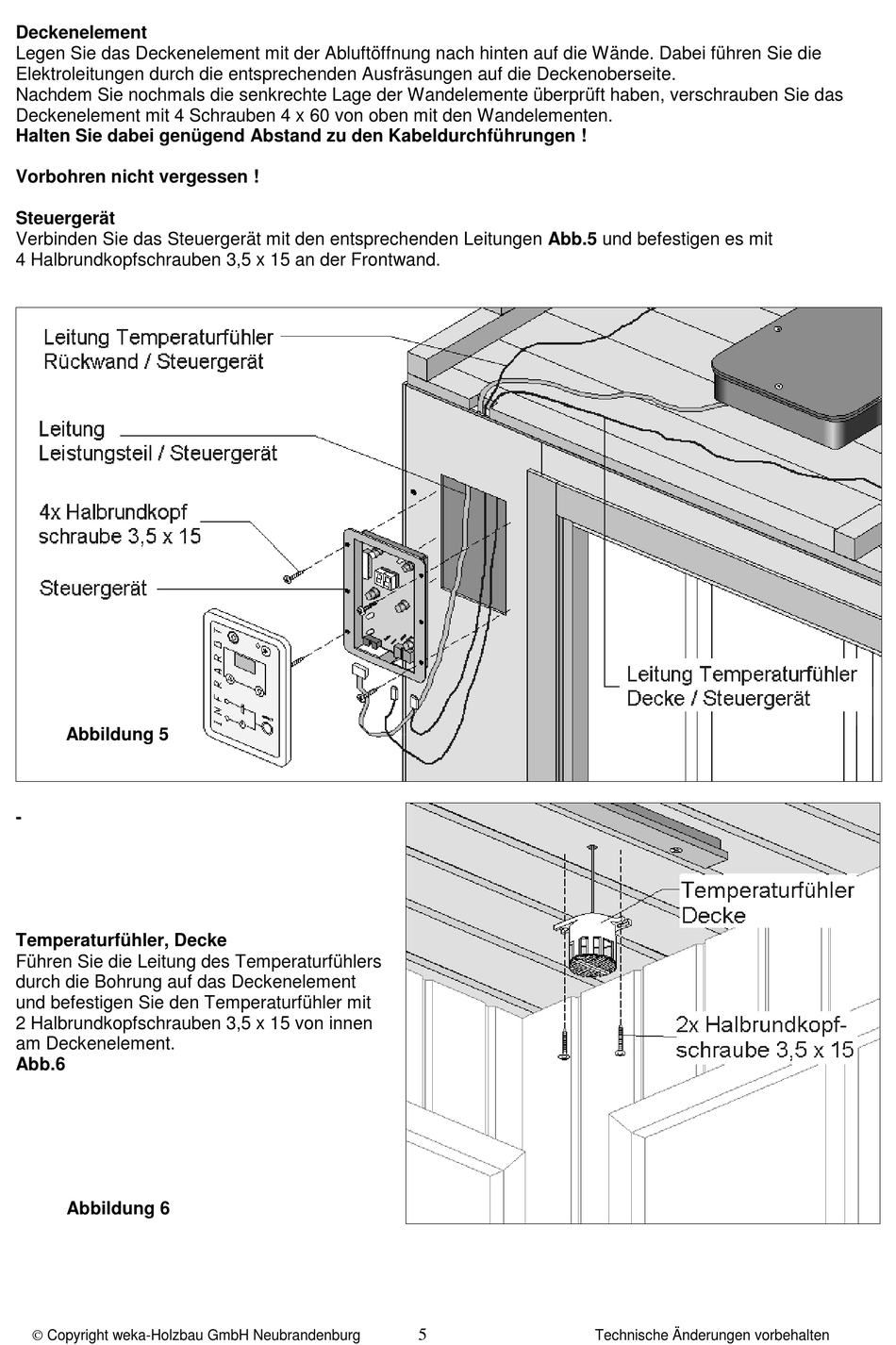

Deckenelement
Legen Sie das Deckenelement mit der Abluftöffnung nach hinten auf die Wände. Dabei führen Sie die
Elektroleitungen durch die entsprechenden Ausfräsungen auf die Deckenoberseite.
Nachdem Sie nochmals die senkrechte Lage der Wandelemente überprüft haben, verschrauben Sie das
Deckenelement mit 4 Schrauben 4 x 60 von oben mit den Wandelementen.
Halten Sie dabei genügend Abstand zu den Kabeldurchführungen !
Vorbohren nicht vergessen !
Steuergerät
Verbinden Sie das Steuergerät mit den entsprechenden Leitungen Abb.5 und befestigen es mit
4 Halbrundkopfschrauben 3,5 x 15 an der Frontwand.
Abbildung 5
-
Temperaturfühler, Decke
Führen Sie die Leitung des Temperaturfühlers
durch die Bohrung auf das Deckenelement
und befestigen Sie den Temperaturfühler mit
2 Halbrundkopfschrauben 3,5 x 15 von innen
am Deckenelement.
Abb.6
Abbildung 6
