Montage Der Giebel Und Dachträgerwinkel - Arrow ED86 Montageanleitung

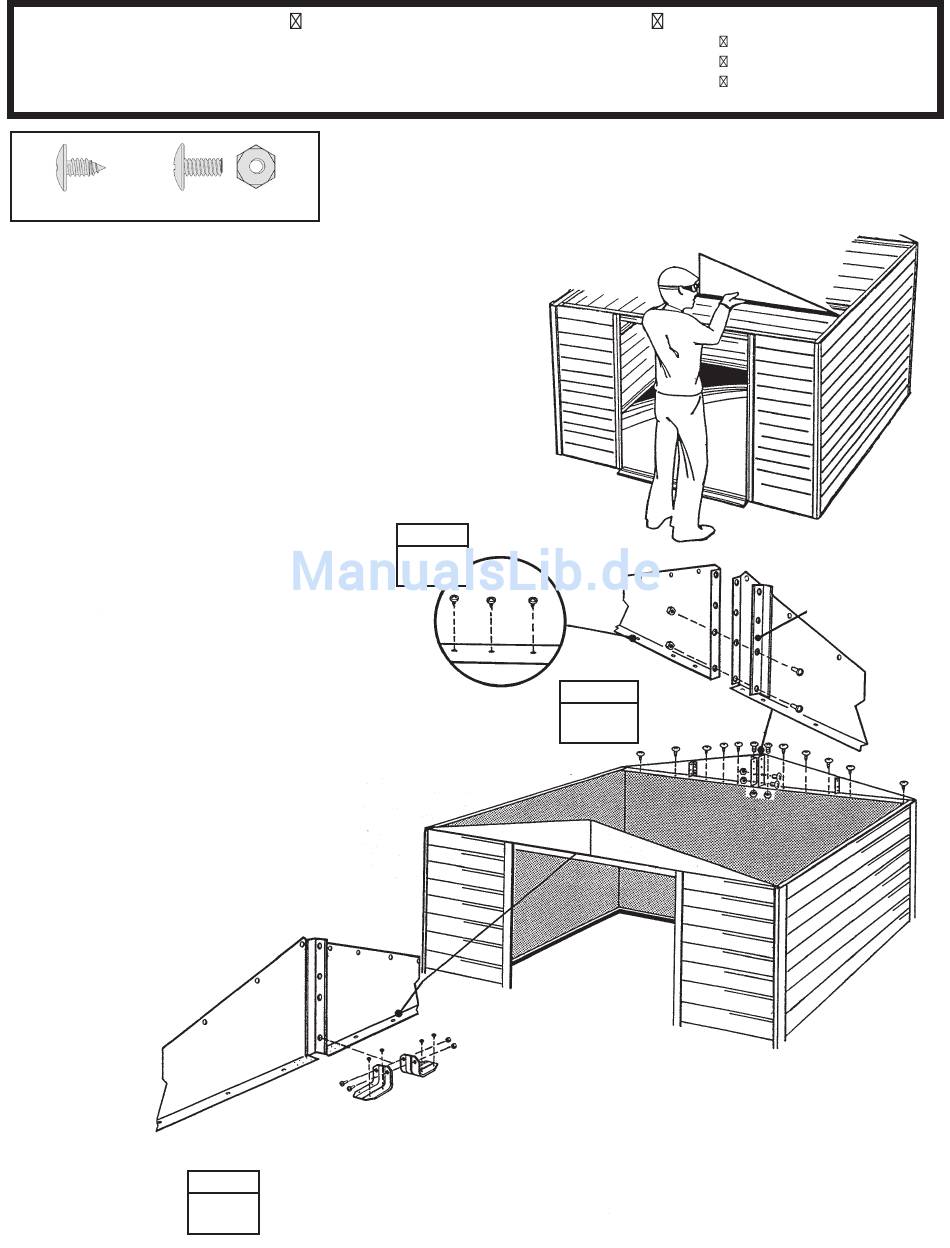

Schritt 12
KG21 ctr
(24)
1
Einen rechten und einen linken
Giebel anheben und unter dem
Dachrahmen an der Ecke mit selbst-
schn. Schrauben an die Türlauf-
schiene schrauben.
Hinweis: Am vorderen Giebel die
zwei Schrauben am nähesten zum
mittleren Giebelschenkel weglassen.
Am hinteren Giebel eine Schraube
und Mutter am überlappenden
hinteren Dachrahmen benutzen.
2
Die linken und rechten Giebel mit
zwei Schrauben und Muttern nur wo
gezeigt mit einem Dachträgerwinkel
verbinden.
Schritt 1 & 2 für die andere Seite des
Gebäudes wiederholen.
3
Die Laufschienenträger wie
gezeigt an der vorderen Giebel-
gruppe befestigen.
Hierzu benötigen Sie folgende Teile
Montage der Giebel und
Dachträgerwinkel
(7)
SCHRITT
3
SCHRITT
1
Giebel
SCHRITT
Laufschienenträger 6228
21
linke Giebelgruppen (2)
rechte Giebelgruppen (2)
6658 Dachträgerwinkel (2)
2
6658 Dachträgerwinkel
