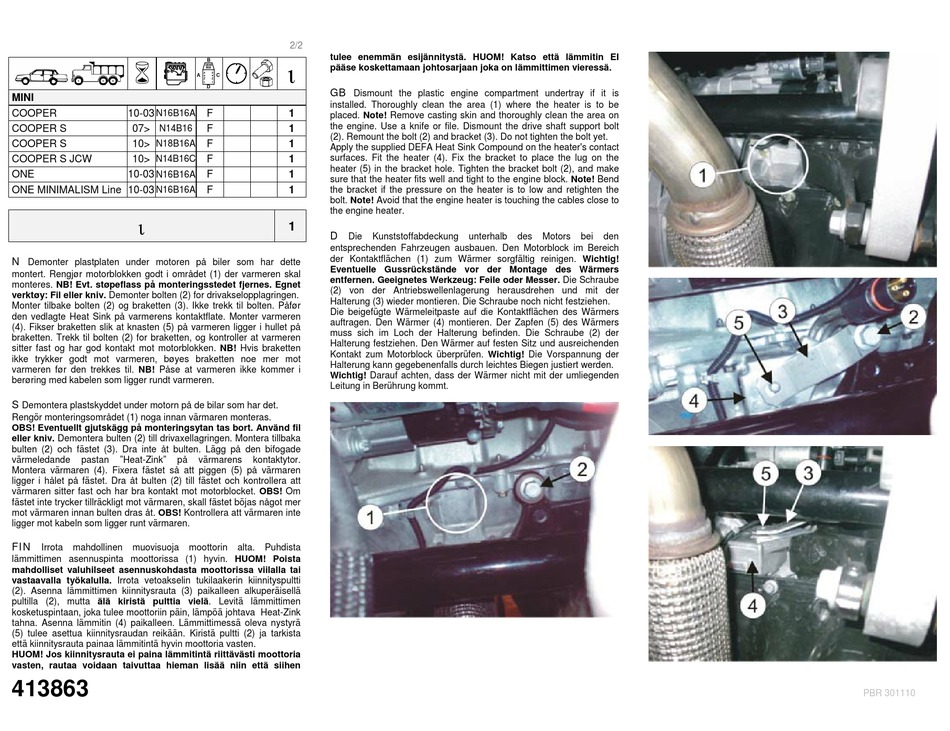

DEFA WarmUP Montageanleitung Seite 2


MINI
COOPER 10-03 N16B16A
COOPER S 07>
N14B16
COOPER S 10> N18B16A
COOPER S JCW 10> N14B16C
ONE 10-03 N16B16A
ONE MINIMALISM Line 10-03
N16B16A

N
Demonter plastplaten under motoren på biler som har dette
montert. Rengjør motorblokken godt i området (1) der varmeren skal
monteres. NB! Evt. støpeflass på monteringsstedet fjernes. Egnet
verktøy: Fil eller kniv. Demonter bolten (2) for drivakselopplagringen.
Monter tilbake bolten (2) og braketten (3). Ikke trekk til bolten. Påfør
den vedlagte Heat Sink på varmerens kontaktflate. Monter varmeren
(4). Fikser braketten slik at knasten (5) på varmeren ligger i hullet på
braketten. Trekk til bolten (2) for braketten, og kontroller at varmeren
sitter fast og har god kontakt mot motorblokken. NB! Hvis braketten
ikke trykker godt mot varmeren, bøyes braketten noe mer mot
varmeren før den trekkes til. NB! Påse at varmeren ikke kommer i
berøring med kabelen som ligger rundt varmeren.
S
Demontera plastskyddet under motorn på de bilar som har det.
Rengör monteringsområdet (1) noga innan värmaren monteras.
OBS! Eventuellt gjutskägg på monteringsytan tas bort. Använd fil
eller kniv. Demontera bulten (2) till drivaxellagringen. Montera tillbaka
bulten (2) och fästet (3). Dra inte åt bulten. Lägg på den bifogade
värmeledande pastan "Heat-Zink" på
Montera värmaren (4). Fixera fästet så att piggen (5) på värmaren
ligger i hålet på fästet. Dra åt bulten (2) till fästet och kontrollera att
värmaren sitter fast och har bra kontakt mot motorblocket. OBS! Om
fästet inte trycker tillräckligt mot värmaren, skall fästet böjas något mer
mot värmaren innan bulten dras åt. OBS! Kontrollera att värmaren inte
ligger mot kabeln som ligger runt värmaren.
FIN
Irrota mahdollinen muovisuoja moottorin
lämmittimen asennuspinta moottorissa (1) hyvin. HUOM! Poista
mahdolliset valuhilseet asennuskohdasta moottorissa viilalla tai
vastaavalla työkalulla. Irrota vetoakselin tukilaakerin kiinnityspultti
(2). Asenna lämmittimen kiinnitysrauta (3) paikalleen alkuperäisellä
pultilla (2), mutta älä kiristä pulttia vielä. Levitä lämmittimen
kosketuspintaan, joka tulee moottoriin päin, lämpöä johtava Heat-Zink
tahna. Asenna lämmitin (4) paikalleen. Lämmittimessä oleva nystyrä
(5) tulee asettua kiinnitysraudan reikään. Kiristä pultti (2) ja tarkista
että kiinnitysrauta painaa lämmitintä hyvin moottoria vasten.
HUOM! Jos kiinnitysrauta ei paina lämmitintä riittävästi moottoria
vasten, rautaa voidaan taivuttaa hieman lisää niin että siihen
413863
2/2
tulee enemmän esijännitystä. HUOM! Katso että lämmitin EI

B
GEAR pääse koskettamaan johtosarjaan joka on lämmittimen vieressä.
BOX
A C
2
2
1 1
GB
D
Dismount the plastic engine compartment undertray if it is
installed. Thoroughly clean the area (1) where the heater is to be
F 1
placed. Note! Remove casting skin and thoroughly clean the area on
the engine. Use a knife or file. Dismount the drive shaft support bolt
F 1
(2). Remount the bolt (2) and bracket (3). Do not tighten the bolt yet.
F 1
Apply the supplied DEFA Heat Sink Compound on the heater's contact
surfaces. Fit the heater (4). Fix the bracket to place the lug on the
F 1
heater (5) in the bracket hole. Tighten the bracket bolt (2), and make
F 1
sure that the heater fits well and tight to the engine block. Note! Bend
F 1
the bracket if the pressure on the heater is to low and retighten the
bolt. Note! Avoid that the engine heater is touching the cables close to
the engine heater.
1
D
Die Kunststoffabdeckung
entsprechenden Fahrzeugen ausbauen. Den Motorblock im Bereich
der Kontaktflächen (1) zum Wärmer sorgfältig reinigen. Wichtig!
Eventuelle Gussrückstände vor der Montage des Wärmers
entfernen. Geeignetes Werkzeug: Feile oder Messer. Die Schraube
(2) von der Antriebswellenlagerung herausdrehen und mit der
Halterung (3) wieder montieren. Die Schraube noch nicht festziehen.
Die beigefügte Wärmeleitpaste auf die Kontaktflächen des Wärmers
auftragen. Den Wärmer (4) montieren. Der Zapfen (5) des Wärmers
muss sich im Loch der Halterung befinden. Die Schraube (2) der
Halterung festziehen. Den Wärmer auf festen Sitz und ausreichenden
Kontakt zum Motorblock überprüfen. Wichtig! Die Vorspannung der
Halterung kann gegebenenfalls durch leichtes Biegen justiert werden.
Wichtig! Darauf achten, dass der Wärmer nicht mit der umliegenden
Leitung in Berührung kommt.
värmarens kontaktytor.
alta. Puhdista
unterhalb des Motors bei den
PBR 301110
