E528DE_04.DOC

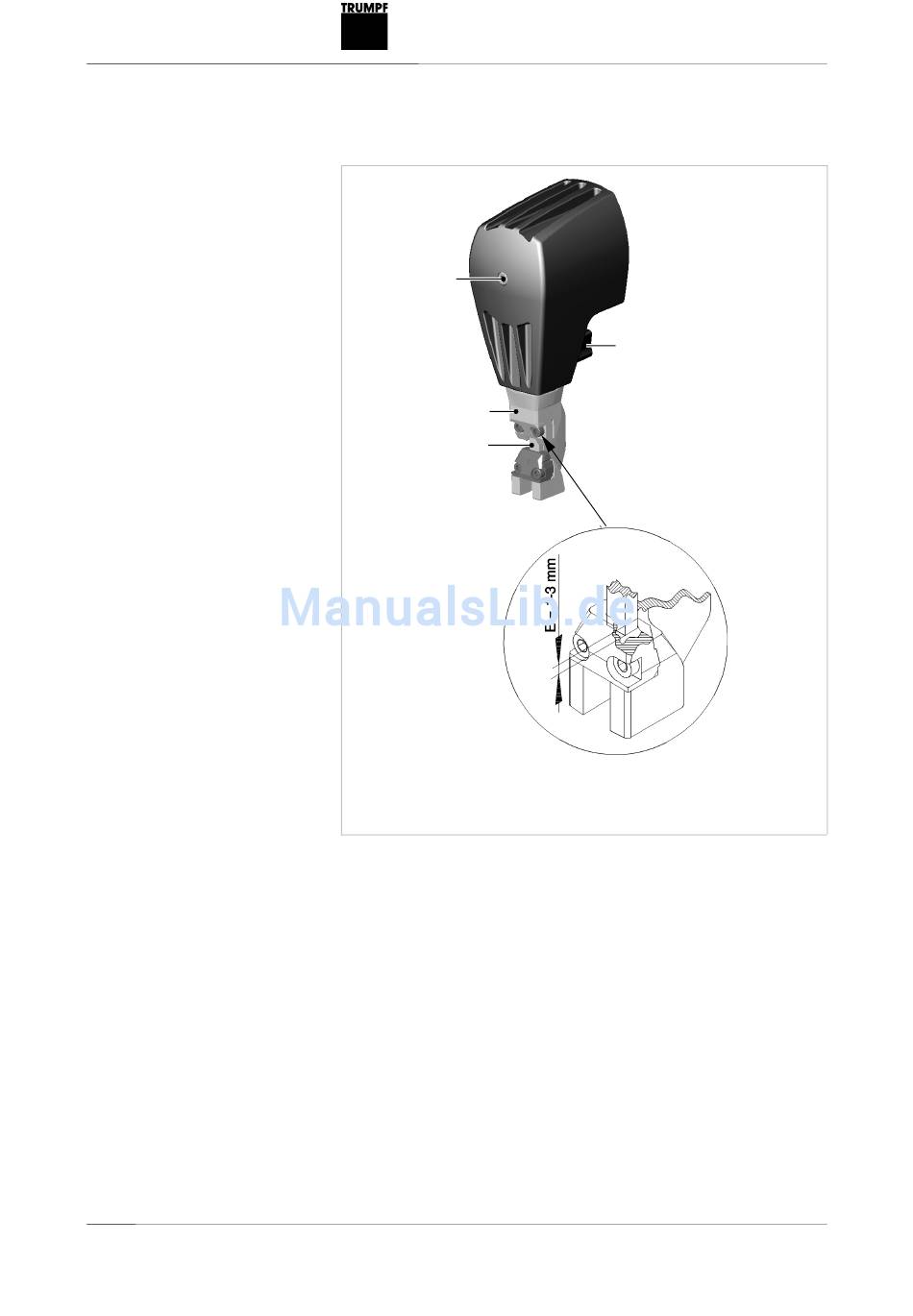

3.3 Eintauchtiefe des Stempels prüfen
1
2
3
1 Exzenterwelle
2 Matrizenträger
3 Stempel
Eintauchtiefe des Stempels
Die Eintauchtiefe des Stempels in die Matrize soll 1 bis 3 mm
betragen.
1. Exzenterwelle (1) drehen, bis der Stempel (3) seine maximale
Eintauchtiefe hat.
2. Verriegelung (4) öffnen.
3. Matrizenträger (2) so oft um 360° drehen, bis die Stempel-Ein-
tauchtiefe von 1-3 mm erreicht ist. Eine Umdrehung (360°)
entspricht einer Höhenverstellung von 1,75 mm.
4. Verriegelung (4) schließen.
4
4 Verriegelung
E Eintauchtiefe
Fig. 38378
Einstellarbeiten
9
