BEDIENUNG
Allgemeine Hinweise

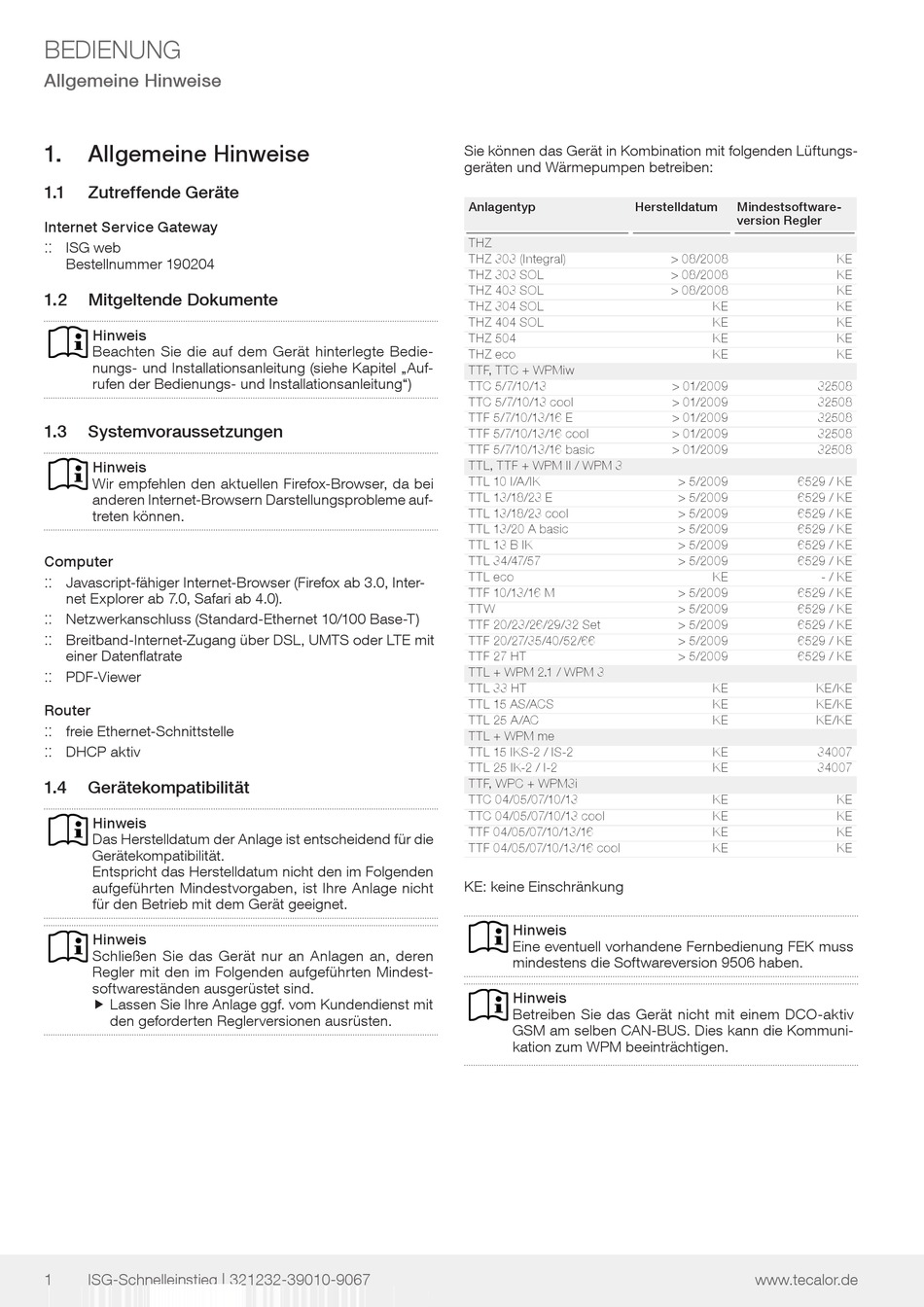

1. Allgemeine Hinweise
1.1 Zutreffende Geräte

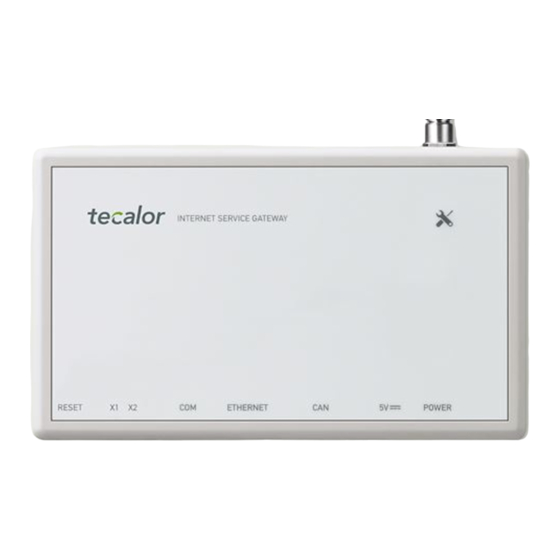

Internet Service Gateway
:: ::
ISG web
Bestellnummer 190204
1.2 Mitgeltende Dokumente
Hinweis
Beachten Sie die auf dem Gerät hinterlegte Bedie-
nungs- und Installationsanleitung (siehe Kapitel „Auf-
rufen der Bedienungs- und Installationsanleitung")
1.3 Systemvoraussetzungen
Hinweis
Wir empfehlen den aktuellen Firefox-Browser, da bei
anderen Internet-Browsern Darstellungsprobleme auf-
treten können.
Computer
:: ::
Javascript-fähiger Internet-Browser (Firefox ab 3.0, Inter-
net Explorer ab 7.0, Safari ab 4.0).
:: ::
Netzwerkanschluss (Standard-Ethernet 10/100 Base-T)
:: ::
Breitband-Internet-Zugang über DSL, UMTS oder LTE mit
einer Datenflatrate
:: ::
PDF-Viewer
Router
:: ::
freie Ethernet-Schnittstelle
:: ::
DHCP aktiv
1.4 Gerätekompatibilität
Hinweis
Das Herstelldatum der Anlage ist entscheidend für die
Gerätekompatibilität.
Entspricht das Herstelldatum nicht den im Folgenden
aufgeführten Mindestvorgaben, ist Ihre Anlage nicht
für den Betrieb mit dem Gerät geeignet.
Hinweis
Schließen Sie das Gerät nur an Anlagen an, deren
Regler mit den im Folgenden aufgeführten Mindest-
softwareständen ausgerüstet sind.
f Lassen Sie Ihre Anlage ggf. vom Kundendienst mit f
den geforderten Reglerversionen ausrüsten.
1 ISG-Schnelleinstieg | 321232-39010-9067
Sie können das Gerät in Kombination mit folgenden Lüftungs-
geräten und Wärmepumpen betreiben:
Anlagentyp Herstelldatum
THZ
THZ 303 (Integral)
THZ 303 SOL
THZ 403 SOL
THZ 304 SOL
THZ 404 SOL
THZ 504
THZ eco
TTF, TTC + WPMiw
TTC 5/7/10/13
TTC 5/7/10/13 cool
TTF 5/7/10/13/16 E
TTF 5/7/10/13/16 cool
TTF 5/7/10/13/16 basic
TTL, TTF + WPM II / WPM 3
TTL 10 I/A/IK
TTL 13/18/23 E
TTL 13/18/23 cool
TTL 13/20 A basic
TTL 13 B IK
TTL 34/47/57
TTL eco
TTF 10/13/16 M
TTW
TTF 20/23/26/29/32 Set
TTF 20/27/35/40/52/66
TTF 27 HT
TTL + WPM 2.1 / WPM 3
TTL 33 HT
TTL 15 AS/ACS
TTL 25 A/AC
TTL + WPM me
TTL 15 IKS-2 / IS-2
TTL 25 IK-2 / I-2
TTF, WPC + WPM3i
TTC 04/05/07/10/13
TTC 04/05/07/10/13 cool
TTF 04/05/07/10/13/16
TTF 04/05/07/10/13/16 cool
KE: keine Einschränkung
Hinweis
Eine eventuell vorhandene Fernbedienung FEK muss
mindestens die Softwareversion 9506 haben.
Hinweis
Betreiben Sie das Gerät nicht mit einem DCO-aktiv
GSM am selben CAN-BUS. Dies kann die Kommuni-
kation zum WPM beeinträchtigen.
Mindestsoftware-
version Regler
> 08/2008 KE
> 08/2008 KE
> 08/2008 KE
KE KE
KE KE
KE KE
KE KE
> 01/2009 32508
> 01/2009 32508
> 01/2009 32508
> 01/2009 32508
> 01/2009 32508
> 5/2009 6529 / KE
> 5/2009 6529 / KE
> 5/2009 6529 / KE
> 5/2009 6529 / KE
> 5/2009 6529 / KE
> 5/2009 6529 / KE
KE - / KE
> 5/2009 6529 / KE
> 5/2009 6529 / KE
> 5/2009 6529 / KE
> 5/2009 6529 / KE
> 5/2009 6529 / KE
KE KE/KE
KE KE/KE
KE KE/KE
KE 34007
KE 34007
KE KE
KE KE
KE KE
KE KE
