Montageanleitung

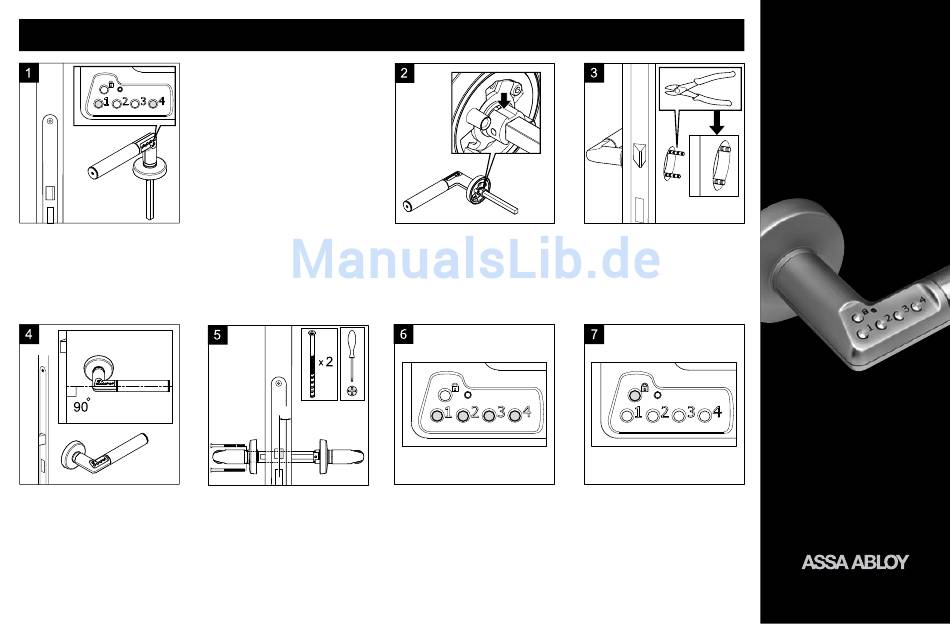

Bringen Sie den Außendrücker (mit Tasten-
feld) an der Tür an. Halten sie den Drücker
während der Montage in waagerechter
Position.
Vor der Montage
Vor Montage der Garnitur an die Tür,
müssen Sie den Code Handle mit einem
Administrationscode aktivieren.
Der Code Handle wird ohne Administra-
tionscode ausgeliefert.
• Halten Sie den Code Handle waagerecht
mit dem Vierkant nach unten zeigend.
• Halten Sie gleichzeitig die Nummerta-
sten 1 und 4 gedrückt, bis die LED rot
blinkt.
• Lassen Sie die Tasten los. Die LED leuch-
tet nun dauerhaft grün.
• Geben Sie einen 6-stelligen Administrati-
onscode ein. Die LED blinkt schnell grün.
Der Administrationscode ist gültig.
Zum Ändern des Administrationscodes
wiederholen Sie die oben genannten
Anweisungen. Beachten Sie, dass beim
Ändern des Administrationscodes alle
Benutzercodes gelöscht werden.
B
B
Verschrauben Sie den Innen- und
Außendrücker miteinenader. Ziehen Sie die
Schrauben nur so fest an, dass die Drücker
leichtgängig sind und in die Waagrechte
zurückdrehen.
Mögliche Türblattdicke:
35-80 mm
B-Maß (s. Abb. 5):
min. 21 mm
B-Maß 14 mm - 21 mm:
Distanzring
verwenden
(im Lieferumfang).
Drehen Sie den Vierkant so, dass die Nut
nach oben zeigt (s. Abb. 2).
• Programmieren sie mindestens einen
Nutzercode (s. folgende Seite).
• Geben Sie den Nutzercode ein.
Der Code Handle wird entsperrt.
Bei falschem Code blinkt die LED abwech-
selnd rot-grün.
Bei richtigem Code bleibt der Drücker
entsperrt, sofern die Automatische Sperre
deaktiviert ist (s. folgende Seite).
Halten Sie den inneren Türdrücker an das
Türblatt. Stecken Sie die Befestigungs-
schrauben durch Rosette und Türblatt. Kür-
zen Sie die Schrauben an den Teilgewinden,
die max. 6 mm am Türblatt überstehen. Für
den Außendrücker ist eine Bohrung mit ei-
nem Durchmesser von 22 mm erforderlich.
Drücken sie die Vorhängeschloss-Taste.
Der Drücker wird gesperrt.

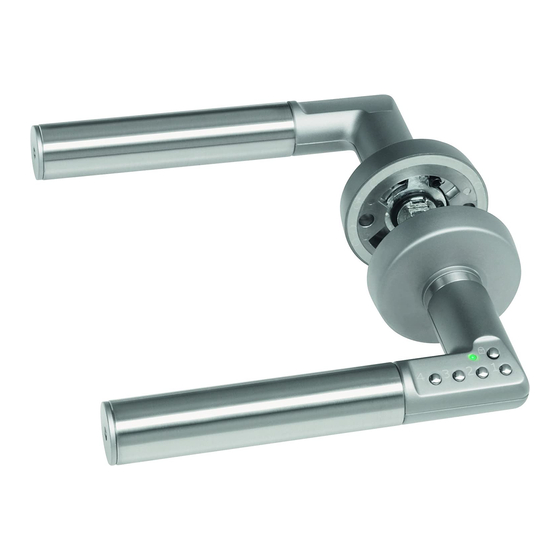

ASSA ABLoy
Code Handle
Montage- und
Bedienungsanleitung
ASSA ABLoy, the global leader
in door opening solutions.
