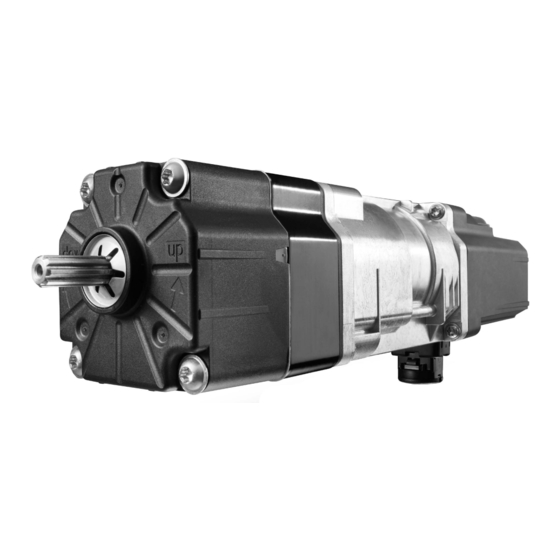

SOMFY J4 WT Kurzanleitung

J4 WT
DE - Kurzanleitung
Sicherheitshinweise
Achtung: Für die Sicherheit von Personen ist es wichtig, diese Anweisungen zu befolgen. Falsche Montage kann zu ernsthaften Verletzungen
führen. Diese Sicherheitshinweise sind aufzubewahren.
- Der Antrieb, das Drehmoment und die Laufzeit müssen auf die Gesamtanlage abgestimmt sein.
- Es darf nur Original Somfy Zubehör verwendet werden (Adapter, Lager, Stecker, ...).
- Errichten, Prüfen, in Betrieb setzen und Fehlerbehebung der Anlage darf nur von einer qualifi zierten Person durchgeführt werden.
- Der ordnungsgemäße Betrieb der Anlage ist nur bei fachgerechter Installation, Montage, ausreichender Stromversorgung und Wartung gewährleistet.
- Bei Anzeichen von Beschädigungen (z.B. Verschleiß, beschädigte Kabel und Federn oder verstellte Endlagen) darf die Anlage nicht benutzt werden.
- Vor Arbeiten an der Anlage sind alle Anschlussleitungen spannungslos zu schalten.
- Beachten sie die Montage- und Bedienungsanleitungen, insbesondere die Sicherheitshinweise des Herstellers der zu betreibenden Einrichtung.
Elektrischer Anschluß
Gefahr
Offen liegende Spannungsleitungen  Berührungsgefahr, Stromschlag
 Schalten Sie alle zu montierenden Anschlussleitungen spannungslos!  Treffen Sie Sicherheitsvorkehrungen gegen unbeabsichtigtes Einschalten.
Achtung: ● Dieses Produkt muss von einer fachlich qualifi zierten Person (Elektrofachkraft nach DIN VDE 1000-10) installiert werden.
● Die fachlich qualifi zierte Person muss alle im Installationsland geltenden Normen und Gesetze befolgen.
● Bei Drehrichtungsänderung muss die Umschaltverzögerung mind. 500 ms (spannungsfrei) betragen.
● Einschaltverzögerung des Antriebs: max. 200 ms
● Parallelschaltung: bis 3 Antriebe (max. Kabellänge 50m)
L = Phase 1 = N Neutralleiter / blau
N = Neutralleiter 2 = Auf / schwarz
= = Schutzleiter 3 = Ab / braun
= = Schutzleiter / gelb-grün
Stecker antriebsseitig
2
L
3
1 3
1
N
2
Endlageneinstellung
Werkseinstellung: Antrieb ist bereits in der unteren Endlage. Obere Endlage über Schaltfühler oder nach 120 von max 200 Umdrehungen.
Aktivieren des Einstellmodus
Führen Sie zum Aktivieren des Einstellmodus nur eine der
drei unten aufgeführten Aktionen durch:
 WT Taste (▲▼) am Einstellkabel 5s drücken.
Der Behang fährt kurz in AUF-Richtung.
oder
 AUF- und AB-Taste am Funkhandsender
(nur in Verbindung mit Soliris Mod/Var Slim
Receiver RTS ab Vers.B00) 8s gleichzeitig
drücken.
Der Behang fährt kurz in AUF-Richtung.
oder
Letzer Befehl muss AB-Richtung gewesen
sein und Position Behang mittig!

AUF- oder AB-Taste am vorhandenen Schalter
gleichzeitig mit dem Schaltfühler des Antriebs
für 5s drücken.
Der Behang fährt kurz in AUF-Richtung.
Antrieb zurücksetzen
Drücken Sie die AUF- und AB- Taste gleichzeitig bzw. die WT Taste am Einstellkabel ca. 15 Sekunden lang, bis der
Antrieb mit 2 Bewegungen bestätigt. Die aktuelle Position wird als untere Endlage gespeichert und die obere Endla-
ge ist durch den gedrückten Schaltfühler erreicht
© by Somfy GmbH Rev. 02-02/2012 vm
Verriegelte Schalter/
Taster/Steuerungen
▲▼
Umschaltverzögerung:
mind. 500 ms (spannungsfrei)
Antrieb
M
Obere Endlage
 Jetzt AUF-Taste drücken.
 Der Behang fährt an, stoppt kurz und fährt weiter in AUF-Richtung.
 AUF-Taste weiter betätigen, bis gewünschte obere Endlage erreicht ist.
 AB-Taste drücken.
 Die neue obere Endlage ist gespeichert und der Einstellmodus wird
automatisch verlassen.
 Soll gleichzeitig die untere Endlage neu eingestellt werden, muss der Ein-
stellmodus wieder neu aktiviert werden (siehe links).
Betätigt im Schritt  die oberste Lamelle den Schaltfühler, wird

die obere Endlage ca. 1 cm unterhalb des Schaltfühlers automa-
tisch gespeichert und der Einstellmodus automatisch verlassen.
Untere Endlage
 Jetzt AB-Taste drücken.
 Der Behang fährt an, stoppt kurz und fährt weiter in AB-Richtung.
 AB-Taste gedrückt halten, bis gewünschte untere Endlage erreicht ist.
 AUF-Taste drücken.
 Die neue untere Endlage ist gespeichert und der Einstellmodus
wird automatisch verlassen.
 Soll gleichzeitig die obere Endlage neu eingestellt werden, muss der
Einstellmodus wieder neu aktiviert werden (siehe links).
ca. 15 s
Technische Änderungen bleiben vorbehalten
J4 WT
Safety advices
Attention: For safety reasons, please read the this instruction carefully. Wrong assembly can lead to serious injuries. These safety advices are to be kept.
- The motor, torque and operating time must be adjusted according to the complete installation.
- Only Somfy original accessories should be used (adapters, brackets, connectors, power cable, etc.).
- Fitting, testing, commissioning and repair of the installation must only be carried out by qualifi ed personnel.
- Correct operation is only guaranteed if the installation and assembly have been carried out according to best practices, if the electrical supply is adequate
and if maintenance is carried out.
- The installation must not be used if it shows any signs of damage (for example wear, damaged cables and springs or ill adjusted end limits).
- Disconnect all the connection cables from the power supply before operating on the installation.
.
- Observe the assembly and use guidelines, in particular the safety instructions from the manufacturer of the device to be used.
Electrical wiring
Danger
230V~ Blank wiring  touch danger, electric shock
 Switch of all supply lines for the intended installation!  Fulfill all safety precautions to protect against unintentional switching on.
Attention: ● These product must be installed and programmed by a qualifi ed installer for whom these instructions are intended.
● The installer must comply with current standards and legislation in the country in which the product is being installed.
● During change of direction of rotation the switching delay must amount to at least 500 ms (unstressed).
● Starting delay of the motor: max. 200 ms
● Parallel connection: up to 3 motor (max. length ot the cable 50m)
L = Live
N = Neutral
= = Earth
Plug motor side
1 3
2
End limit settings
Factory settings: The motor is already in the lower end limit. Upper end limit with switching tracer or after 120 of max. 200 revolutions.
Activate the setting mode
For activating the setting mode use only one of the three
actions specifi ed down through:

Press the WT button (▲▼) on the setting tool
for 5s.
The blind drives briefl y in UP direction.
or
 Simultaneously press the UP and DOWN
button on the remote control (only with the
Soliris Mod/Var Slim Receiver RTS from
version.B00 on) for 8s.
The blind drives briefl y in UP direction
or
Last order must have been in down direction.
The blind position has to be centrically!

Simultaneously press the UP or DOWN button
on an existing switch together with the switching
tracer for 5s.
The blind drives briefl y in UP direction.
Reset the motor
ca. 15 s
bis Press the UP and DOWN button at the same time or the WT button of the setting tool approx. 15 s long, until the
2 X
motor confi rms with 2 movements. The current position is stored as lower end limit. The current position is stored
as lower end limit and the upper end limit is obtained with the mushroom
© by Somfy GmbH Rev. 02-02/2012 vm
EN - Summary instruction
Locked switches/
Switches/Controller
1 = N Neutral / blue
2 = Up / black ▲▼
3 = Down / braun
= = Earth / yellow-green
switch over delay:
min. 500 ms (unstressed)
2
Motor
L
3
M
1
N
Upper end limit
 Now press the UP button.
 The blind starts, stops briefly and continues drive into up direction.
 Keep the UP button pressed, until the desired upper end limit is reached.
 Briefl y press the DOWN button.
 The new upper end limit is programmed and the setting mode will
automatically be stopped.
 If also the lower end limit has to be set, the setting mode must activated
again (see left side).
If the mushroom is operated during step , the new upper end

limit is stored approx. 1 cm below the mushroom and the setting
mode will automatically be stopped
Lower end limit
 Now press the DOWN button.
 The blind starts, stops briefly and continues drive into down direction.
 Keep the DOWN button pressed, until the desired lower end limit is
reached.
 Briefl y press the UP button.
 The new lower end limit is programmed and the setting mode will
automatically be stopped.
 If also the upper end limit has to be set, the setting mode must
activated again (see left side).
Technical changes remain reserving
.
ca. 15 s
until
2 X
ca. 15 s
