testo 174H Kurzbedienungsanleitung

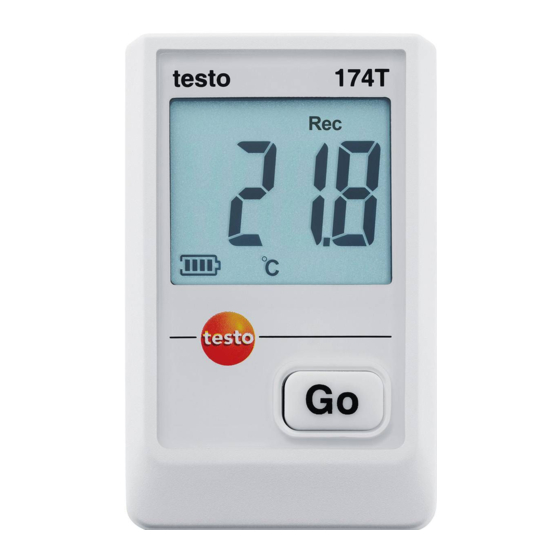

testo 174T, testo 174H
Kurz-Bedienungsanleitung
Bitte beachten!
Diese Kurz-Bedienungsanleitung dient zur zusätzlichen Orientierung vor
Ort. Zur Inbetriebnahme und Programmierung des Datenloggers lesen
Sie bitte die Bedienungsanleitung des Datenloggers.
Zur Programmierung des Datenloggers lesen Sie bitte die Bedienungs-
anleitung der Software.
Die Software ist als kostenloser registrierungspflichtiger Download im
Internet erhältlich: www.testo.com, International, Service&Support |
Download Center.
Normen
Dieses Produkt erfüllt laut Konformitätsbescheinigung die
Richtlinien gemäß 2004/108/EG.
testo 174T erfüllt die Richtlinien gemäß der Norm EN 12830.
Bitte beachten Sie, dass bei testo 174T nach EN 12830 eine regelmäßige Überprü-
fung gemäß EN 13486 (Empfehlung: jährlich) durchgeführt werden muss.
Garantie
24 Monate, Garantiebedingungen: siehe Internetseite
www.testo.com/warranty
Sicherheitshinweise
Lesen Sie bitte die nachfolgenden Sicherheitshinweise aufmerksam
durch:
Verwenden Sie das Produkt nur sach- und bestimmungsgemäß und
innerhalb der in den technischen Daten vorgegebenen Parameter.
Wenden Sie keine Gewalt an.
Messen Sie mit dem Gerät niemals an oder in der Nähe von span-
nungsführenden Teilen!
Halten Sie besonders die Auslesekontakte auf der Rückseite des
Datenloggers fern von spannungsführenden Teilen!
Führen Sie nur Wartungs- und Instandhaltungsarbeiten an diesem
Gerät durch, die in der Bedienungsanleitung beschrieben sind. Halten
Sie sich dabei an die vorgegebenen Handlungsschritte. Verwenden
Sie nur Original-Ersatzteile von Testo.
Entsorgen Sie leere Batterien entsprechend den gültigen gesetzlichen
Bestimmungen.
Führen Sie das Produkt nach Ende der Nutzungszeit der getrennten
Sammlung für Elektro- und Elektronikgeräte zu (lokale Vorschriften
beachten) oder geben Sie das Produkt an Testo zur Entsorgung
zurück.
Datenlogger entsichern
Der Datenlogger wird in gesichertem Zustand ausgeliefert.
1 Die beiden Riegel an der Unterseite der Wandhalterung nach außen
schieben.
2 Datenlogger aus der Wandhalterung schieben.
Technische Daten
Messgröße 174T: ..............................Temperatur (°C/°F)
174H: ..Temperatur (°C/°F) / Feuchte (%rF)
Fühlertyp 174T: ..........................................NTC intern
174H: ....NTC intern / Feuchtesensor intern
Anzahl der Messkanäle 174T:..............................................1 x intern
174H: ............................................2 x intern
Messbereich 174T: ....................................-30 bis +70 °C
174H: ..............-20 bis +70 °C / 0...100 %rF
....................(keine betauende Atmosphäre)
Genauigkeit 174T: ....................± 0,5 °C (-30 bis +70 °C)
174H: ....................± 0,5 °C (-20 bis +70 °C)
........................± 3 %rF (2 %rF bis 98 %rF)
....................................± 1 Digit+0,03 %rF/K
Auflösung 174T: ..................................................0,1 °C
174H:..................................0,1 °C / 0,1 %rF
Messtakt ........................1 min bis 24 h (frei wählbar)
Lagertemperatur ..............................................-40 bis +70 °C
Betriebstemperatur 174T: ....................................-30 bis +70 °C
174H: ....................................-20 bis +70 °C
Speicherkapazität ........................................16.000 Messwerte
Schutzart 174T: ....................................................IP 65
174H: ..................................................IP 20
Abmessungen in mm (LxBxH) ................................60 x 38 x 18,5 mm
Gewicht ................................................................35g
Batterietyp ....2 x 3 V-Knopfzelle (2 x CR 2032 Lithium)
Batteriestandzeit 174T: ......500 Tage
(15 Min. Messtakt, +25 °C)
174H:.......... 1 Jahr (15 Min. Messtakt, +25 °C)

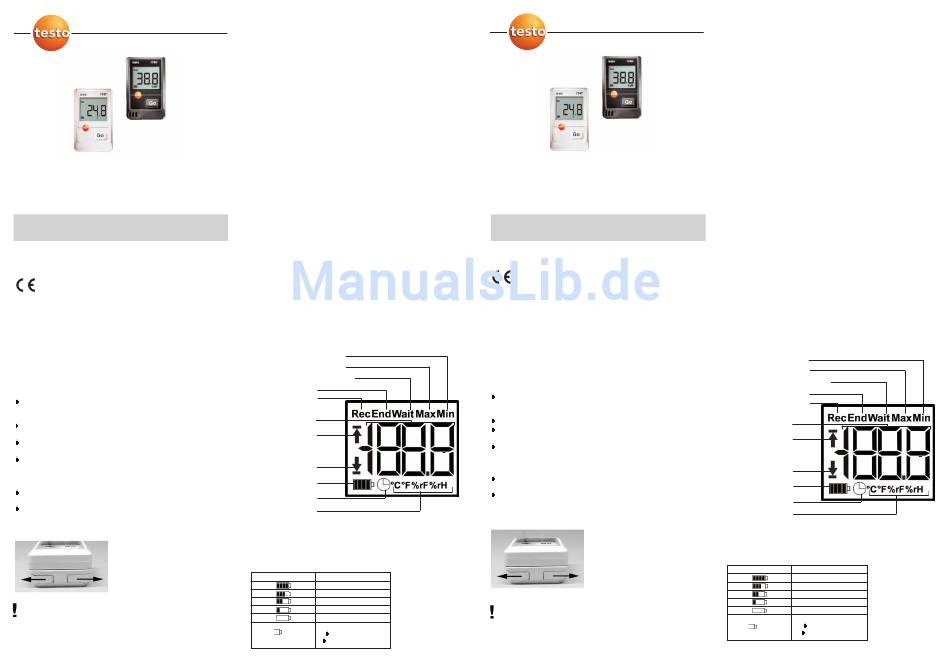

Display
Niedrigster gespeicherter Messwert
Höchster gespeicherter Messwert
Warten auf Start des Messprogramms
Messprogramm beendet
Messprogramm läuft
Messwerte
Oberer Alarmwert *
Unterer Alarmwert *
Batteriekapazität
Startkriterium: Datum/
Uhrzeit programmiert
Einheiten
* blinkt: programmierter Alarmwert wird angezeigt
leuchtet: programmierter Alarmwert wurde unter-/überschritten
Batteriekapazität
Symbol Kapazität
75 bis 100%
50 bis 75%
25 bis 50%
10 bis 25%
<10%
Lo Batterie leer
Daten auslesen
Batterie wechseln
0970 1744 de en fr es it pt 01
testo 174T, testo 174H
Quick instruction manual
Please note!
This quick instruction manual is used for additional orientation on site.
Please read the instruction manual of the data logger for the commissio-
ning and programming of the data logger.
Please read the instruction manual of the software to program the data
logger.
The software is available in the Internet as a free download requiring
registration: www.testo.com, International, Service&Support | Download
Center.
Standards
As declared in the certificate of conformity, this product com-
plies with Directive 2004/108/EC.
testo 174T complies with the directives in accordance with the standard
EN 12830.
Please note that with testo 174T in accordance with EN 12830 a regular
i
nspection as per EN 13486 must be performed (recommendation: annually).
Warranty
24 months, warranty conditions: see website www.testo.com/warranty
Safety instructions
Please read the following safety instructions with care:
Only use the product properly, for its intended purpose and within the
parameters specified in the technical data. Do not use any force.
Never use the instrument to measure on or near live parts.
Keep the read-out contacts on the rear of the data logger in particular
away from live parts!
Carry out only the maintenance and repair work on this instrument
that is described in the instruction manual. Follow the prescribed
steps exactly. Use only original spare parts from testo.
Dispose of spent batteries in accordance with the valid legal specifi-
cations.
At the end of its useful life, send the product to the separate collection
for electric and electronic devices (observe local regulations) or return
the product to testo for disposal.
Releasing data logger
The data logger is delivered secured.
1 Push both locks on the bottom of the wall bracket outwards.
2 Slide data logger out of the wall bracket.
Technical data
Parameter 174T: ............................Temperature (°C/°F)
174H: ..........................Temperature (°C/°F)
........................................../humidity (% RH)
Probe type 174T: ........................................Internal NTC
174H: ......................................Internal NTC/
..............................internal humidity sensor
No. of measurement 174T: ..........................................1 x internal
channels 174H: ..........................................2 x internal
Measuring range 174T: ......................................-30 to +70 °C
174H: ............-20 to +70 °C/0 to 100 % RH
..............................(no dewing atmosphere)
Accuracy 174T: ......................± 0.5 °C (-30 to +70 °C)
174H:......................± 0.5 °C (-20 to +70 °C)
................±3 % RH (2 % RH to 98 % RH)
................................± 1 digit + 0.03 % RH/K
Resolution 174T: ..................................................0.1 °C
174H: ................................0.1 °C / 0.1 %RH
Measuring cycle ..........1 min to 24 h (can be selected freely)
Storage temperature ................................................-40 to +70 °C
Operating temperature 174T: ......................................-30 to +70 °C
174H: ......................................-20 to +70 °C
Memory capacity ............................................16,000 readings
Protection class 174T: ....................................................IP 65
174H: ..................................................IP 20
Dimensions in mm (LxWxH) ..................................60 x 38 x 18,5 mm
Weight ................................................................35g
Battery type ....2 x 3 V button cell (2 x CR 2032 Lithium)
Battery life 174T:....500 days
(15 min meas. cycle, +25 °C)
174H: ...... 1 year
(15 min meas. cycle, +25 °C)
Display
Lowest saved reading
Highest saved reading
Wait for start of measurement program
Measurement program over
Measurement program running
Readings
Upper alarm value *
Lower alarm value *
Battery capacity
Start criterion: Date/
time programmed
Units
* flashes: programmed alarm value is shown
lights up: programmed alarm value is undershot/exceeded
Battery capacity
Icon Capacity
75 to 100%
50 to 75%
25 to 50%
10 to 25%
<10%
Battery empty
Lo
Read out data
Replace battery
