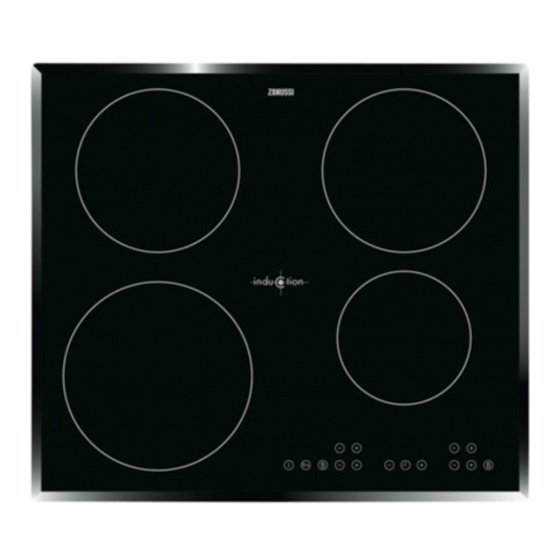

- Seite 1 Induktions-Glaskeramik-Kochfeld ZXE 64 BV Montage- und Gebrauchsanweisung...
- Seite 2 Sehr geehrte Kundin, sehr geehrter Kunde, lesen Sie bitte diese Gebrauchsanweisung sorgfältig durch und bewahren Sie sie zum späteren Nachschlagen auf. Geben Sie diese Gebrauchsanweisung an eventuelle Nachbesitzer des Ge- rätes weiter. Folgende Symbole werden im Text verwendet: Sicherheitshinweise Warnung! Hinweise, die Ihrer persönlichen Sicherheit dienen. Achtung! Hinweise, die zur Vermeidung von Schäden am Gerät dienen.
-
Seite 3: Inhaltsverzeichnis
Inhalt Gebrauchsanweisung ........Sicherheitshinweise . -
Seite 4: Gebrauchsanweisung
Gebrauchsanweisung Sicherheitshinweise Beachten Sie bitte diese Hinweise, da sonst bei auftretenden Schäden der Garantieanspruch entfällt. Bestimmungsgemäße Verwendung • Personen (einschließlich Kinder), die aufgrund ihrer physischen, sensori- schen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkennt- nis nicht in der Lage sind, das Gerät sicher zu benutzen, sollten dieses Gerät nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Per- son benutzen. -
Seite 5: Sicherheit Während Der Benutzung
Sicherheit während der Benutzung • Aufkleber und Folien von der Glaskeramik entfernen. • Am Gerät besteht beim unachtsamen Arbeiten Verbrennungsgefahr. • Kabel von Elektrogeräten dürfen nicht an die heiße Geräteoberfläche bzw. heißes Kochgeschirr gelangen. • Überhitzte Fette und Öle entzünden sich sehr schnell. Achtung! Brandgefahr! •... -
Seite 6: Gerätebeschreibung
Gerätebeschreibung Ausstattung Kochfeld Einkreis-Kochzone 1800 W Induktions-Kochzone 1400 W Induktions-Kochzone 2200 W Bedienfeld Einkreis-Kochzone 1200 W mit Powerfunktion 3100 W Ausstattung Bedienfeld Kochzonenanzeigen Kochstufenwahl Power-Funktion Timer-Funktion mit Kontrolllampe Anzeige Timer-Anzeige Verriegelung mit Kontrolllampe Timer Ein/Aus mit Kontrolllampe... -
Seite 7: Touch Control-Sensorfelder
Touch Control-Sensorfelder Das Gerät wird mit Touch Control-Sensorfeldern bedient. Funktionen wer- den durch Berühren der Sensorfelder gesteuert und von Anzeigen und akustischen Signalen bestätigt. Berührt werden die Sensorfelder von oben, ohne weitere Sensorfelder zu verdecken. Sensorfeld Funktion Ein / Aus Gerät ein- und ausschalten Einstellungen erhöhen Kochstufe erhöhen... -
Seite 8: Anzeigen
Anzeigen Anzeige Beschreibung Kochzone ist ausgeschaltet Warmhaltestufe Warmhaltestufe ist eingestellt Kochstufen Kochstufe ist eingestellt Ankoch-Automatik Ankoch-Automatik ist aktiv Fehler Fehlfunktion ist aufgetreten Topferkennung Kochgeschirr ist ungeeignet oder zu klein bzw. es ist kein Kochgeschirr aufgesetzt Restwärme Kochzone ist noch warm Kindersicherung Verriegelung/Kindersicherung ist eingeschaltet... -
Seite 9: Bedienung Des Gerätes
Bedienung des Gerätes Induktions-Kochzonen mit geeignetem Geschirr verwenden. Gerät ein- und ausschalten Bedienfeld Anzeige Kontrolllampe Einschalten 2 Sekunden leuchtet berühren Ausschalten 1 Sekunde berühren / keine erlischt Nach dem Einschalten muss innerhalb von ca. 10 Sekunden eine Kochstufe oder eine Funktion eingestellt werden, sonst schaltet sich das Gerät auto- matisch aus. -
Seite 10: Ankoch-Automatik Verwenden
Ankoch-Automatik verwenden Alle Kochzonen sind mit einer Ankoch-Automatik ausgestattet. Die Ankoch- Automatik stellt die Kochzone für eine bestimmte Zeit auf die volle Leistung und schaltet dann automatisch auf die eingestellte Kochstufe zurück. Schritt Bedienfeld Anzeige Stufe einstellen Kurz absetzen berühren berühren um die gewünschte Kochstufe einzustellen nach 3 Sekunden... -
Seite 11: Bedienfeld Verriegeln/Entriegeln
Bedienfeld verriegeln/entriegeln Das Bedienfeld kann mit Ausnahme des Sensorfeldes „Ein/Aus“ jederzeit verriegelt werden, um ein Verstellen der Einstellungen, z.B. durch Darüber- wischen mit einem Lappen, zu verhindern. Bedienfeld Anzeige Einschalten berühren (für 5 Sekunden) Ausschalten berühren vorher eingestellte Kochstufe Beim Ausschalten des Geräts wird die Verriegelung automatisch ausge- schaltet. -
Seite 12: Kindersicherung Verwenden
Kindersicherung verwenden Die Kindersicherung verhindert eine unerwünschte Benutzung des Gerätes. Kindersicherung einschalten Schritt Bedienfeld Anzeige/Signal Gerät einschalten (keine Koch- stufe einstellen) 4 Sekunden berühren Die Kindersicherung ist eingeschaltet. Kindersicherung ausschalten Schritt Bedienfeld Anzeige/Signal Gerät einschalten (keine Koch- stufe einstellen) 4 Sekunden berühren leuchtet Gerät ausschalten. -
Seite 13: Power-Funktion Ein- Und Ausschalten
Power-Funktion ein- und ausschalten Die Power-Funktion stellt der linken Induktions-Kochzone zusätzliche Leistung zur Verfügung, z.B. um eine große Menge Wasser schnell zum Ko- chen zu bringen. Die Power-Funktion wird für 10 Minuten aktiviert. Danach schaltet die In- duktions-Kochzone automatisch auf die Kochstufe 9 zurück. Bedienfeld Anzeige Einschalten... -
Seite 14: Timer Verwenden
Timer verwenden Funktion Voraussetzung Ergebnis nach Ablauf der Zeit Abschaltautomatik bei einer eingestellten akustisches Signal Kochstufe blinkt Kochzone schaltet Kurzzeitmesser bei nicht verwendeten akustisches Signal Kochzonen blinkt Wird zusätzlich zu einem eingestellten Kurzzeitmesser an dieser Kochzone eine Kochstufe eingestellt, wird die Kochzone nach Ablauf der eingestellten Zeit ausgeschaltet. -
Seite 15: Zeit Einstellen
Zeit einstellen Schritt Bedienfeld Anzeige Kochzone auswäh- Kontrolllampe der ausgewählten Koch- zone blinkt oder berühren Minuten Nach einigen Sekunden blinkt die Kontrolllampe langsamer. Die Zeit ist eingestellt. Die Zeit läuft rückwärts ab. Timer-Funktion ausschalten Schritt Bedienfeld Anzeige Kochzone auswäh- Kontrolllampe der ausgewählten Koch- zone blinkt schneller Verbleibende Zeit wird angezeigt berühren... -
Seite 16: Akustisches Signal Ausschalten
Akustisches Signal ausschalten Schritt Bedienfeld Akustisches Signal berühren Akustische Quittierung. Akustisches Signal verstummt. Automatische Abschaltung Kochfeld • Wird nach dem Einschalten des Kochfeldes nicht innerhalb von ca. 10 Se- kunden bei einer Kochzone eine Kochstufe eingestellt, schaltet das Koch- feld automatisch ab. •... -
Seite 17: Tipps Zum Kochen Und Braten
Tipps zum Kochen und Braten Acrylamidhinweis Nach neuesten wissenschaftlichen Erkenntnissen kann eine intensive Bräu- nung der Lebensmittel, speziell bei stärkehaltigen Produkten, eine gesund- heitliche Gefährdung durch Acrylamid verursachen. Daher empfehlen wir, möglichst bei niedrigen Temperaturen zu garen und die Speisen nicht zu stark zu bräunen. -
Seite 18: Tipps Zum Energiesparen
Topfgröße Induktions-Kochzonen passen sich der Größe des Geschirrbodens bis zu einer bestimmten Grenze automatisch an. Jedoch muss der magnetische Teil des Geschirrbodens je nach Kochzonengröße einen Mindest-Durch- messer haben. Kochzonen- Mindestdurchmesser durchmesser [mm] des Geschirrbodens [mm] Das Kochgeschirr muss zentriert auf den Kochzonen stehen. Tipps zum Energiesparen Kochgeschirr vor dem Einschalten der Kochzone aufsetzen. -
Seite 19: Anwendungsbeispiele Zum Kochen
Anwendungsbeispiele zum Kochen Die Angaben in folgender Tabelle sind Richtgrößen. Koch- Gar- Geeignet für Dauer Hinweise/Tipps stufe vorgang Nachwärme, Aus-Stellung Warm- Warmhalten von gegarten nach Bedarf Abdecken halten Speisen Sauce hollandaise, Schmel- Zwischendurch Schmelzen von Butter, 5-25 Min. umrühren Schokolade, Gelatine Stocken Schaumomelett, Eierstich 10-40 Min. -
Seite 20: Reinigung Und Pflege
Reinigung und Pflege Vorsicht! Verbrennungsgefahr durch Restwärme. Achtung! Scharfe und scheuernde Reinigungsmittel beschädigen das Ge- rät. Mit Wasser und Spülmittel reinigen. Achtung! Rückstände von Reinigungsmitteln beschädigen das Gerät. Rückstände mit Wasser und Spülmittel entfernen. Gerät nach jedem Gebrauch reinigen 1. Gerät mit einem feuchten Tuch und ein wenig Spülmittel abwischen. 2. -
Seite 21: Was Tun, Wenn
Was tun, wenn … Problem Mögliche Ursache Abhilfe Die Kochzonen lassen sich Seit dem Einschalten des Gerät wieder einschalten. nicht einschalten oder funkti- Geräts sind mehr als 10 Se- onieren nicht kunden vergangen Die Verriegelung ist einge- Verriegelung ausschalten schaltet (siehe Kapitel „Bedienfeld verriegeln/entriegeln“) Die Kindersicherung ist ein-... -
Seite 22: Entsorgung
Problem Mögliche Ursache Abhilfe blinkt Ungeeignetes Kochgeschirr Geeignetes Geschirr verwen- Kein Kochgeschirr auf der Kochgeschirr aufsetzen Kochzone Geschirrboden-Durchmes- Auf kleinere Kochzone wech- ser ist für die Kochzone zu seln klein Geeignetes Geschirr verwen- leuchtet Überhitzungschutz der Koch- Kochzone ausschalten. zone ist ausgelöst Kochzone wieder einschalten Automatische Abschaltung Kochzone ausschalten. -
Seite 23: Montageanweisung
Montageanweisung Sicherheitshinweise ACHTUNG! Unbedingt lesen. Die im Einsatzland geltenden Gesetze, Verordnungen, Richtlinien und Nor- men sind einzuhalten (Sicherheitsbestimmungen, sach- und ordnungsge- mäßes Recycling etc.). Die Montage darf nur von einer Fachkraft ausgeführt werden. Die Mindestabstände zu anderen Geräten und Möbeln sind einzuhalten. Der Berührungsschutz muss durch den Einbau gewährleistet sein, zum Bei- spiel Schubladen dürfen nur mit Schutzboden direkt unter dem Gerät mon- tiert sein. -
Seite 24: Dichtung Aufkleben
In der elektrischen Installation ist eine Einrichtung vorzusehen, die es er- möglicht, das Gerät mit einer Kontaktöffnungsweite von mind. 3 mm allpolig vom Netz zu trennen. Als geeignete Trennvorrichtungen gelten z.B. LS-Schalter, Sicherungen (Schraubsicherungen sind aus der Fassung herauszunehmen), FI-Schalter und Schütze. -
Seite 25: Montage
Montage... -
Seite 29: Typenschild
Typenschild ZXE64BV 949 592 939 55GADDAAU 230 V 50 Hz Induction 3,6 kW 6,6 kW ZANUSSI... -
Seite 30: Garantie/Kundendienst
Garantie/Kundendienst Deutschland Der Endabnehmer dieses Gerätes (Verbraucher) hat bei einem Kauf dieses Gerätes von einem Unternehmer (Händler) in Deutschland im Rahmen der Vorschriften über den Verbrauchsgüter- kauf gesetzliche Rechte, die durch diese Garantie nicht eingeschränkt werden. Diese Garantie räumt dem Verbraucher also zusätzliche Rechte ein. Dies vorausgeschickt, leisten wir, Electro- lux Vertriebs GmbH, gegenüber dem Verbraucher Garantie für dieses Gerät für den Zeit- raum von 24 Monaten ab Übergabe zu den folgenden Bedingungen: 1. -
Seite 31: Europäische Garantie
Europäische Garantie Für dieses Gerät besteht in den am Ende dieser Benutzerinformation aufgeführten Ländern eine Garantie von Electrolux für den Zeitraum, der in der Gerätegarantie oder andernfalls ge- setzlich festgelegt ist. Wenn Sie aus einem dieser Länder in ein anderes der aufgeführten Länder ziehen, wird die Gerätegarantie unter folgenden Voraussetzungen mit übertragen: •... - Seite 32 Ireland +353 1 40 90 753 Long Mile Road Dublin 12 Italia +39 (0) 434 558500 C.so Lino Zanussi, 26 - 33080 Porcia (PN) Latvija +37 17 84 59 34 Kr. Barona iela 130/2, LV-1012, Riga Žirmūnų 67, LT-09001 Vilnius...
- Seite 33 Suomi www.electrolux.fi Electrolux Service, S:t Göransgatan 143, Sverige +46 (0)771 76 76 76 S-105 45 Stockholm Tarlabaþý caddesi no : 35 Taksim Türkiye +90 21 22 93 10 25 Istanbul 129090 Ìîñêâà, Îëèìïèéñêèé ïðîñïåêò, 16, Ðîññèÿ +7 495 937 7837 ÁÖ...
-
Seite 35: Service
Service Wenn Sie einmal unsere Hilfe benötigen, erreichen Sie uns in Deutschland wie folgt: Bei Fragen zu Bedienung oder Ausstattung Ihres Gerätes Wenden Sie sich an die Zanussi Hausgeräte Infoline: Telefon: 0180 5 222 7 22 (0,12 Euro/Min)** Internet: www.zanussi.de Bei technischen Störungen... - Seite 36 867 200 975-M-090108-01 Änderungen vorbehalten...
