Verwandte Anleitungen für PCE Instruments PCE-A 420
Inhaltszusammenfassung für PCE Instruments PCE-A 420

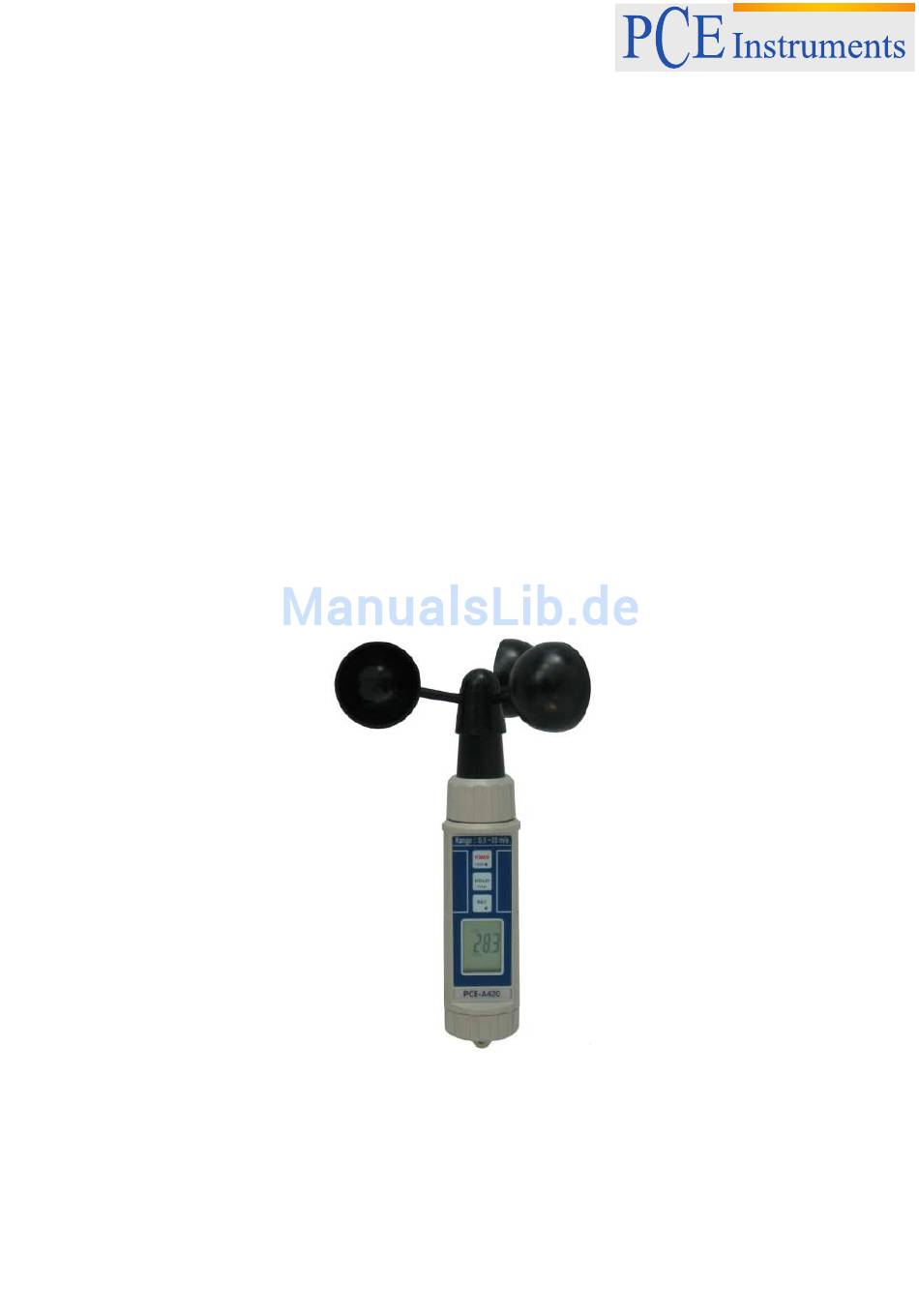

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Bedienungsanleitung HLK-Messgerät PCE-A 420 Version 1.1 16.06.2015...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Sicherheit ........................3 2. Technische Spezifikation ....................3 3. Beschreibung der Bedienelemente ................4 4. Installieren des Schalenkreuzes................... 4 5. Messvorgang ......................... 5 6. Einheitenwechsel......................5 7. Data Hold ........................5 8. Max/Min-Wert Speicherfunktion ................... 5 9. Daten-Speicherfunktion ....................6 10. -
Seite 3: Sicherheit
1. Sicherheit Bitte lesen Sie vor Inbetriebnahme des Gerätes die Bedienungsanleitung sorgsam durch. Schäden, die durch Nichtbeachtung der Hinweise in der Bedienungsanleitung entstehen, entbehren jeder Haftung. das Gerät darf nur im zugelassenen Temperaturbereich verwendet werden das Öffnen des Gerätegehäuses darf nur von Fachpersonal der PCE Deutschland GmbH vorgenommen werden das Gerät darf nie mit der Bedienoberfläche aufgelegt werden (z.B. -
Seite 4: Beschreibung Der Bedienelemente
3. Beschreibung der Bedienelemente 3-1 Schalenkreuz 3-2 Einschalten / Ausschalten (Speicher ▲) Taste 3-3 Data-Hold (Einheiten) Taste 3-4 REC ▼ Taste 3-5 LCD Display 3-6 Batteriefach – Abdeckung 4. Installieren des Schalenkreuzes Drehen Sie die Schraubkappe gegen den Uhrzeigersinn fest. -
Seite 5: Messvorgang
5. Messvorgang 1) Schalten Sie das Gerät mittels des Schalters (3-2) an 2) Halten Sie das Anemometer vertikal in die Luft, so dass das Schalenkreuz rotiert und im Display Windgeschwindigkeit anzeigt 6. Einheitenwechsel 1) Die voreingestellte Einheit ist „m/s“. Alternative Einheiten sind „km/h, Knoten, ft/min, und mph“ 2) Zum wechseln der Einheiten drücken Sie eine gewisse Zeit die Einheitentaste 3-3. -
Seite 6: Daten-Speicherfunktion
9. Daten-Speicherfunktion Das Gerät kann max. 100 Datensätze speichern. 1) Schalten Sie das Gerät ein. 2) Drücken Sie die „REC“ Taste (3-4) und „REC“ erscheint auf dem Display. 3) Drücken Sie dann die „Logger“ Taste (3-2) und das Display zeigt Ihnen: Verbrauchte Speicherplätze Restliche Speicherplätze 4) Um die Daten-Speicherfunktion zu beenden, drücken Sie 2 Sekunden lang die „REC“... -
Seite 7: 11. Löschen Der Gespeicherte Daten
11. Löschen der gespeicherte Daten 1) Schalten Sie das Gerät zuerst aus. 2) Halten Sie die „Rec“ Taste (3-4) und die „Ein“ Taste (3-2) gleichzeitig gedrückt . Wenn auf dem Display dann folgende Anzeige erscheint, lassen Sie beide Tasten los. 3) Drücken Sie die ▼...
