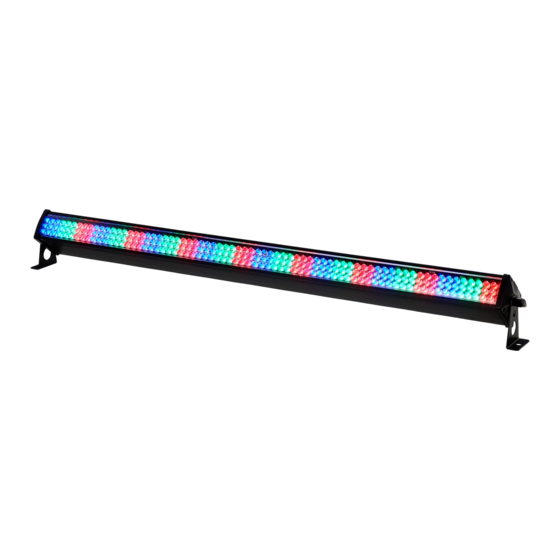

BAT.BAR 240 RGB
LED-scheinwerfer

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Varytec BAT.BAR 240 RGB

Inhaltszusammenfassung für Varytec BAT.BAR 240 RGB

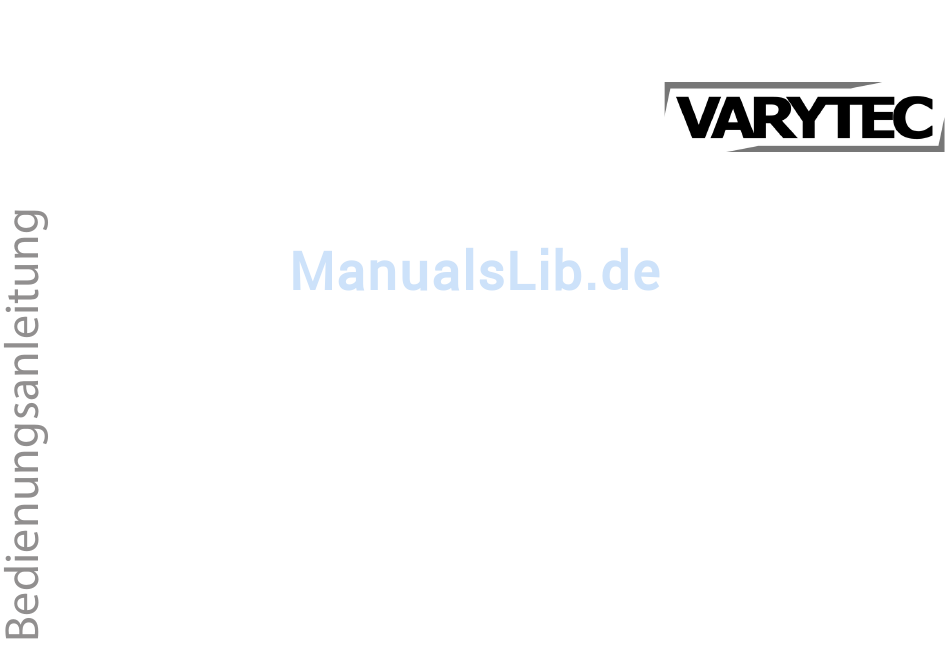

  • Seite 1 BAT.BAR 240 RGB LED-scheinwerfer...
  • Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 16.02.2018, ID: 385471...

  • Seite 3: Inhaltsverzeichnis

    Sicherheitshinweise..........................11 Leistungsmerkmale..........................19 Installation..............................20 4.1 Umgang mit Lithium-Batterien....................24 Inbetriebnahme............................26 Anschlüsse und Bedienelemente....................28 Bedienung..............................34 7.1 Gerät starten............................34 7.2 Bedienung am Gerät........................34 7.3 Bedienung per IR-Fernbedienung..................... 37 7.4 Menüübersicht..........................38 BAT.BAR 240 RGB LED-scheinwerfer...
  • Seite 4 7.6 Funktionen im 5-Kanal-DMX-Modus..................39 7.7 Funktionen im 8-Kanal-DMX-Modus..................40 7.8 Funktionen im 14-Kanal-DMX-Modus..................42 7.9 Funktionen im 24-Kanal-DMX-Modus..................44 7.10 Funktionen im 26-Kanal-DMX-Modus................... 46 Technische Daten............................ 49 Stecker- und Anschlussbelegungen....................51 Fehlerbehebung............................52 Reinigung..............................55 Umweltschutz............................56 BAT.BAR 240 RGB LED-scheinwerfer...
  • Seite 5 BAT.BAR 240 RGB LED-scheinwerfer...

  • Seite 6: Allgemeine Hinweise

    Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfü- gung steht, die das Gerät verwenden. Sollten Sie das Gerät verkaufen, achten Sie bitte darauf, dass der Käufer diese Anleitung erhält. Unsere Produkte unterliegen einem Prozess der kontinuierlichen Weiterentwicklung. Daher bleiben Änderungen vorbehalten. BAT.BAR 240 RGB LED-scheinwerfer...

  • Seite 7: Weitere Informationen

    Unsere Online-Ratgeber informieren Sie ausführlich über techni- Online-Ratgeber sche Grundlagen und Fachbegriffe. Zur persönlichen Beratung wenden Sie sich bitte an unsere Persönliche Beratung Fach-Hotline. Sollten Sie Probleme mit dem Gerät haben, steht Ihnen der Service Kundenservice gerne zur Verfügung. BAT.BAR 240 RGB LED-scheinwerfer...

  • Seite 8: Darstellungsmittel

    Die Beschriftungen für Anschlüsse und Bedienelemente sind durch eckige Klammern und Kur- sivdruck gekennzeichnet. Beispiele: Regler [VOLUME], Taste [Mono]. 1.3 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal- wörter, die in dieser Bedienungsanleitung verwendet werden. BAT.BAR 240 RGB LED-scheinwerfer...

  • Seite 9: Bedeutung

    HINWEIS! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zu Sach- und Umweltschäden führen kann, wenn sie nicht gemieden wird. Warnzeichen Art der Gefahr Warnung vor gefährlicher elektrischer Spannung. BAT.BAR 240 RGB LED-scheinwerfer...
  • Seite 10 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor schwebender Last. Warnung vor einer Gefahrenstelle. BAT.BAR 240 RGB LED-scheinwerfer...

  • Seite 11: Sicherheitshinweise

    Das Gerät darf nur von Personen benutzt werden, die über ausreichende physische, sensori- sche und geistige Fähigkeiten sowie über entsprechendes Wissen und Erfahrung verfügen. Andere Personen dürfen das Gerät nur benutzen, wenn sie von einer für ihre Sicherheit zustän- digen Person beaufsichtigt oder angeleitet werden. BAT.BAR 240 RGB LED-scheinwerfer...
  • Seite 12 Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen. Sie könnten die Teile verschlucken und daran ersticken! Lassen Sie Kinder nicht unbeaufsichtigt elektrische Geräte benutzen. BAT.BAR 240 RGB LED-scheinwerfer...
  • Seite 13 Schutzkontaktstecker. Nehmen Sie am Netzkabel und am Netzstecker keine Veränderungen vor. Bei Nichtbeachtung kann es zu einem elektrischen Schlag kommen und es besteht Brand- und Lebensgefahr. Falls Sie sich unsicher sind, wenden Sie sich an einen autorisierten Elektriker. BAT.BAR 240 RGB LED-scheinwerfer...
  • Seite 14 Augenverletzungen durch hohe Lichtintensität Blicken Sie niemals direkt in die Lichtquelle. WARNUNG! Gefahr eines epileptischen Anfalls Lichtblitze (strobe effects) können bei empfindlichen Menschen epileptische Anfälle auslösen. Empfindliche Menschen sollten es vermeiden, auf blinkendes Licht zu blicken. BAT.BAR 240 RGB LED-scheinwerfer...
  • Seite 15 Beachten Sie die Hinweise zum sachgemäßen Umgang mit Lithium-Batterien im vorliegenden Abschnitt. HINWEIS! Brandgefahr Decken Sie das Gerät oder die Lüftungsschlitze niemals ab. Montieren Sie das Gerät nicht direkt neben einer Wärmequelle. Halten Sie das Gerät von offenem Feuer fern. BAT.BAR 240 RGB LED-scheinwerfer...

  • Seite 16: Stromversorgung

    Schaden am Gerät und zu Verletzungen des Benutzers führen. Wenn Gewitter aufziehen oder wenn Sie das Gerät längere Zeit nicht benutzen wollen, trennen Sie es vom Netz, um die Gefahr eines elektrischen Schlags oder eines Brands zu verringern. BAT.BAR 240 RGB LED-scheinwerfer...
  • Seite 17 Achten Sie beim Einsetzen der Batterien oder Akkus auf die richtige Polarität. HINWEIS! Mögliche Schäden durch auslaufende Batterien Auslaufende Batterien oder Akkus können das Gerät dauerhaft beschädigen. Entfernen Sie die Batterien oder Akkus aus dem Gerät, wenn es längere Zeit nicht verwendet wird. BAT.BAR 240 RGB LED-scheinwerfer...
  • Seite 18 Sie das Gerät anschließend aus. Lagern Sie das Gerät bei einer Tem- peratur zwischen 10 °C und 32 °C in möglichst trockener Umgebung. Laden Sie die Akkus bei längerer Lagerung etwa alle drei Monate wieder auf 50 % auf. BAT.BAR 240 RGB LED-scheinwerfer...

  • Seite 19: Leistungsmerkmale

    über Tasten und Display am Gerät Stand-Alone-Betrieb mit statischen Farben Musiksteuerung Batterie- und Netzbetrieb möglich Akkupack und Infrarot-Fernbedienung im Lieferumfang enthalten Geeignet für den Einsatz in Clubs, Bars, Bühnen, Ausstellungen usw., durch Batteriebetrieb auch für den mobilen Einsatz BAT.BAR 240 RGB LED-scheinwerfer...

  • Seite 20: Installation

    Transport- bzw. Lagerungsverpackungen. WARNUNG! Verletzungsgefahr durch Herabfallen Stellen Sie sicher, dass die Montage den Normen und Vorschriften in Ihrem Land entspricht. Sichern Sie das Gerät immer durch eine zweite Befestigung, zum Bei- spiel ein Sicherheitsfangseil oder eine Sicherungskette. BAT.BAR 240 RGB LED-scheinwerfer...

  • Seite 21: Überhitzungsgefahr

    Die Umgebungstemperatur muss immer unter 40 °C liegen. HINWEIS! Verwendung von Stativen Wenn das Gerät auf ein Stativ montiert wird, achten Sie auf sicheren Stand und darauf, dass das Gewicht des Geräts die zulässige Tragkraft des Stativs nicht über- steigt. BAT.BAR 240 RGB LED-scheinwerfer...
  • Seite 22 Arbeiten Sie immer von einer stabilen Plattform aus, wenn Sie das Gerät installieren, bewegen oder Wartungsarbeiten daran durchführen. Dabei muss der Bereich unterhalb des Geräts abgesperrt sein. Das Sicherheitsfangseil muss durch einen der Befestigungswinkel geführt werden. BAT.BAR 240 RGB LED-scheinwerfer...

  • Seite 23: Batterien In Die Fernbedienung Einlegen

    Fernbedienung ein. Schieben Sie den Batteriehalter zurück in die Fernbedienung, bis er einrastet. Beim Versand sind die Batterien bereits in die Fernbedienung eingelegt und durch eine trans- parente Kunststofffolie vor Entladung geschützt. Entfernen Sie die Kunststofffolie vor der ersten Benutzung. BAT.BAR 240 RGB LED-scheinwerfer...

  • Seite 24: Umgang Mit Lithium-Batterien

    Bei sach- und fachgerechtem Umgang mit Lithium-Batterien besteht keine Gefahr. Lagern Sie Lithium-Batterien kühl und trocken, am besten in der Originalverpackung. Lithium-Batterien von Hitzequellen fernhalten (beispielsweise Heizkörper oder Sonnenein- strahlung). Lithium-Batterien sind hermetisch dicht. Versuchen Sie nie, Lithium-Batterien zu öffnen. BAT.BAR 240 RGB LED-scheinwerfer...
  • Seite 25 Ladegeräte benutzt werden. Nehmen Sie Lithium-Batterien vor der Entsorgung aus dem Gerät. Schützen Sie gebrauchte Lithium-Batterien vor Kurzschluss, beispielsweise durch Abkleben der Pole mit Klebeband. Brennende Lithium-Batterien dürfen nur mit Pulverlöschern bzw. mit anderen geeigneten Löschmitteln gelöscht werden. BAT.BAR 240 RGB LED-scheinwerfer...

  • Seite 26: Inbetriebnahme

    Inbetriebnahme Inbetriebnahme Stellen Sie alle Verbindungen her, solange das Gerät ausgeschaltet ist. Benutzen Sie für alle Verbindungen hochwertige Kabel, die möglichst kurz sein sollten. Verlegen Sie die Kabel so, dass sich keine Stolperfallen bilden. BAT.BAR 240 RGB LED-scheinwerfer...
  • Seite 27 DMX-Geräts. Verbinden Sie den Ausgang des ersten DMX-Geräts mit dem Eingang des zweiten und so weiter, um eine Reihenschaltung zu bilden. Stellen Sie sicher, dass der Ausgang des letzten DMX-Geräts in der Kette mit einem Widerstand (110 Ω, ¼ W) abge‐ schlossen ist. BAT.BAR 240 RGB LED-scheinwerfer...

  • Seite 28: Anschlüsse Und Bedienelemente

    Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente BAT.BAR 240 RGB LED-scheinwerfer...
  • Seite 29 3 [DMX IN] DMX-Eingang 4 [DMX OUT] DMX-Ausgang 5 [POWER] Hauptschalter. Schaltet das Gerät im Netzbetrieb ein und aus. 6 Display und Funktionstasten [MENU] Aktiviert das Hauptmenü und wechselt zwischen den Menüpunkten. Schließt ein geöffnetes Untermenü. BAT.BAR 240 RGB LED-scheinwerfer...
  • Seite 30 9 Hauptschalter. Schaltet das Gerät im Akkubetrieb ein und aus. 10 [BATTERY INDICATOR] Anzeige der verbleibenden Batteriekapazität. Alle LEDs leuchten: Ladevorgang ist beendet, alle eingesteckten Batterien sind voll aufgeladen LEDs blinken von links nach rechts: Ladevorgang BAT.BAR 240 RGB LED-scheinwerfer...
  • Seite 31 Anschlüsse und Bedienelemente Fernbedienung BAT.BAR 240 RGB LED-scheinwerfer...
  • Seite 32 15 Tasten zum Auswählen einer Farbe, [R], [G] oder [B] für die Grundfarben Rot, Grün und Blau. Benutzen Sie eine der Tasten, um die jeweilige Farbe zu- oder abzuschalten. Wenn die Farbe im Display erscheint, können Sie deren Inten- sität mit [UP] bzw. [DOWN] im Bereich von 0 bis 255 einstellen. BAT.BAR 240 RGB LED-scheinwerfer...
  • Seite 33 Anschlüsse und Bedienelemente 16 [STROBE] Ohne Funktion. 17 Ohne Funktion. 18 [SOUND 1], [SOUND 2] Tasten zum Aktivieren von Modus 1 bzw. 2 der Musiksteuerung. BAT.BAR 240 RGB LED-scheinwerfer...

  • Seite 34: Bedienung

    Jetzt können Sie die Nummer des ersten vom Gerät verwendeten DMX-Kanals (DMX-Adresse) einstellen. Wählen Sie mit [UP] und [DOWN] einen Wert zwischen 1 und 512 (Anzeige „A001“ … „A512“ ). Bestätigen Sie mit [ENTER]. Stellen Sie sicher, dass diese Nummer zur Konfiguration Ihres DMX-Controllers passt. BAT.BAR 240 RGB LED-scheinwerfer...

  • Seite 35: Musiksteuerung

    100 %) an und bestätigen Sie jeweils mit [ENTER], um zur nächsten Farbe im Menü zu wech- seln. Betriebsart Auto Drücken Sie [MENU], [UP] oder [DOWN] so oft, bis das Display „Auto“ anzeigt. Bestätigen Sie mit [ENTER]. BAT.BAR 240 RGB LED-scheinwerfer...

  • Seite 36: Geräteinfo

    Drücken Sie [MENU], [UP] oder [DOWN] so oft, bis das Display „Chnd“ anzeigt. Bestätigen Sie mit [ENTER]. Mit [UP] bzw. [DOWN] können Sie jetzt einen der folgenden DMX-Modi auswählen: „3Ch“ (drei Kanäle) „5Ch“ (fünf Kanäle) „8Ch“ (acht Kanäle) „14Ch“ (14 Kanäle) BAT.BAR 240 RGB LED-scheinwerfer...

  • Seite 37: Bedienung Per Ir-Fernbedienung

    Drücken Sie [MENU], [UP] oder [DOWN] so oft, bis das Display „rEno“ anzeigt. Bestätigen Sie mit [ENTER]. Wählen Sie mit [UP] und [DOWN] die Option „on“ , um das Gerät per IR-Fernsteuerung zu bedienen oder „oFF“ , wenn die Fernbedienung nicht benutzt werden soll. Bestätigen Sie mit [ENTER]. BAT.BAR 240 RGB LED-scheinwerfer...

  • Seite 38: Menüübersicht

    Bedienung 7.4 Menüübersicht BAT.BAR 240 RGB LED-scheinwerfer...

  • Seite 39: Funktionen Im 3-Kanal-Dmx-Modus

    Intensität Grün (0 % bis 100 %) 0…255 Intensität Blau (0 % bis 100 %) 7.6 Funktionen im 5-Kanal-DMX-Modus Kanal Wert Funktion Funktionsauswahl 0…7 Keine Automatik, Einstellung der Intensität mit den Kanälen 3…5 8…15 Stroboskop-Effekt 16…231 Auswahl einer vorprogrammierten automatischen Show BAT.BAR 240 RGB LED-scheinwerfer...

  • Seite 40: Funktionen Im 8-Kanal-Dmx-Modus

    Intensität Grün (0 % bis 100 %), wenn Kanal 1 = 0…7 0…255 Intensität Blau (0 % bis 100 %), wenn Kanal 1 = 0…7 7.7 Funktionen im 8-Kanal-DMX-Modus Kanal Wert Funktion Funktionsauswahl 0…7 Keine Automatik, Einstellung der Intensität mit den Kanälen 3…8 8…15 Stroboskop-Effekt BAT.BAR 240 RGB LED-scheinwerfer...
  • Seite 41 Intensität Rot (0 % bis 100 %), Segment 5…8, wenn Kanal 1 = 0…7 0…255 Intensität Grün (0 % bis 100 %), Segment 5…8, wenn Kanal 1 = 0…7 0…255 Intensität Blau (0 % bis 100 %), Segment 5…8, wenn Kanal 1 = 0…7 BAT.BAR 240 RGB LED-scheinwerfer...

  • Seite 42: Funktionen Im 14-Kanal-Dmx-Modus

    Intensität Blau (0 % bis 100 %), Segment 1…2, wenn Kanal 1 = 0…7 0…255 Intensität Rot (0 % bis 100 %), Segment 3…4, wenn Kanal 1 = 0…7 0…255 Intensität Grün (0 % bis 100 %), Segment 3…4, wenn Kanal 1 = 0…7 BAT.BAR 240 RGB LED-scheinwerfer...
  • Seite 43 Intensität Rot (0 % bis 100 %), Segment 7…8, wenn Kanal 1 = 0…7 0…255 Intensität Grün (0 % bis 100 %), Segment 7…8, wenn Kanal 1 = 0…7 0…255 Intensität Blau (0 % bis 100 %), Segment 7…8, wenn Kanal 1 = 0…7 BAT.BAR 240 RGB LED-scheinwerfer...

  • Seite 44: Funktionen Im 24-Kanal-Dmx-Modus

    Intensität Blau (0 % bis 100 %), Segment 3, wenn Kanal 1 = 0…7 0…255 Intensität Rot (0 % bis 100 %), Segment 4, wenn Kanal 1 = 0…7 0…255 Intensität Grün (0 % bis 100 %), Segment 4, wenn Kanal 1 = 0…7 BAT.BAR 240 RGB LED-scheinwerfer...
  • Seite 45 Intensität Rot (0 % bis 100 %), Segment 8, wenn Kanal 1 = 0…7 0…255 Intensität Grün (0 % bis 100 %), Segment 8, wenn Kanal 1 = 0…7 0…255 Intensität Blau (0 % bis 100 %), Segment 8, wenn Kanal 1 = 0…7 BAT.BAR 240 RGB LED-scheinwerfer...

  • Seite 46: Funktionen Im 26-Kanal-Dmx-Modus

    Intensität Blau (0 % bis 100 %), Segment 1, wenn Kanal 1 = 0…7 0…255 Intensität Rot (0 % bis 100 %), Segment 2, wenn Kanal 1 = 0…7 0…255 Intensität Grün (0 % bis 100 %), Segment 2, wenn Kanal 1 = 0…7 BAT.BAR 240 RGB LED-scheinwerfer...
  • Seite 47 Intensität Rot (0 % bis 100 %), Segment 6, wenn Kanal 1 = 0…7 0…255 Intensität Grün (0 % bis 100 %), Segment 6, wenn Kanal 1 = 0…7 0…255 Intensität Blau (0 % bis 100 %), Segment 6, wenn Kanal 1 = 0…7 BAT.BAR 240 RGB LED-scheinwerfer...
  • Seite 48 Intensität Rot (0 % bis 100 %), Segment 8, wenn Kanal 1 = 0…7 0…255 Intensität Grün (0 % bis 100 %), Segment 8, wenn Kanal 1 = 0…7 0…255 Intensität Blau (0 % bis 100 %), Segment 8, wenn Kanal 1 = 0…7 BAT.BAR 240 RGB LED-scheinwerfer...

  • Seite 49: Technische Daten

    Akku, 10,8 V, 1500 mAh) Sicherung 5 mm × 20 mm, 1 A, 250 V, flink Leistungsaufnahme 26 W Batterien (Fernbedienung) 2 Knopfzellen (LR1130/AG10, 1,5 V) Betriebszeit mit zwei Akku- ca. 3 h packs Schutzart IP20 BAT.BAR 240 RGB LED-scheinwerfer...
  • Seite 50 Technische Daten Abmessungen (B × H × T) 975 mm × 89 mm × 60 mm (ohne Füße) 975 mm × 120 mm × 60 mm (mit Füßen) Gewicht 1,6 kg BAT.BAR 240 RGB LED-scheinwerfer...

  • Seite 51: Stecker- Und Anschlussbelegungen

    Eine dreipolige XLR-Buchse dient als DMX-Ausgang, ein dreipoliger XLR-Stecker dient als DMX- Eingang. Die unten stehende Zeichnung und die Tabelle zeigen die Pinbelegung einer dazu passenden Kupplung. Belegung Masse (Abschirmung) Signal invertiert (DMX–, „Cold“) Signal (DMX+, „Hot“) BAT.BAR 240 RGB LED-scheinwerfer...

  • Seite 52: Fehlerbehebung

    Kabel und keine normalen Mikrofonkabel. Verbinden Sie den DMX-Eingang oder -Ausgang niemals mit Audiogeräten wie Mischpulten oder Verstärkern. Nachfolgend sind einige Probleme aufgeführt, die während des Betriebs vorkommen können. Hier finden Sie einige Vorschläge zur einfachen Fehlerbehebung: BAT.BAR 240 RGB LED-scheinwerfer...
  • Seite 53 Keine Reaktion auf den DMX-Con- 1. Überprüfen Sie, ob der DMX-Controller eingeschaltet troller ist. Überprüfen Sie die DMX-Anschlüsse und -Kabel auf korrekte Verbindung. 2. Überprüfen Sie die Adresseneinstellungen und die DMX-Polarität. 3. Probieren Sie einen anderen DMX-Controller aus. BAT.BAR 240 RGB LED-scheinwerfer...
  • Seite 54 Hochspannungskabeln liegen, die Schäden oder Störungen bei einem DMX-Schnittstellenschaltkreis ver- ursachen könnten. Sollten die hier gegebenen Hinweise nicht zum Erfolg führen, wenden Sie sich bitte an unser Service Center. Die Kontaktdaten finden Sie unter www.thomann.de. BAT.BAR 240 RGB LED-scheinwerfer...

  • Seite 55: Reinigung

    Die Lüftungsgitter des Geräts müssen regelmäßig von Verunreinigungen, wie Staub usw. gereinigt werden. Schalten Sie das Gerät vor der Reinigung aus und trennen Sie netzbetrie- bene Geräte vom Stromnetz. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder Lösungsmittel zur Reinigung verwenden! BAT.BAR 240 RGB LED-scheinwerfer...

  • Seite 56: Umweltschutz

    Vorschriften zur Entsorgung von Sondermüll entsorgt werden. Benutzen Sie dazu die vorhandenen Sammelstellen. Nehmen Sie Lithium-Batterien vor der Entsorgung aus dem Gerät. Schützen Sie gebrauchte Lithium-Batterien vor Kurzschluss, beispielsweise durch Abkleben der Pole mit Klebeband. BAT.BAR 240 RGB LED-scheinwerfer...
  • Seite 57 Fassung. Entsorgen Sie Ihr Altgerät nicht mit dem normalen Hausmüll. Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kom- munale Entsorgungseinrichtung. Beachten Sie dabei die in Ihrem Land geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung. BAT.BAR 240 RGB LED-scheinwerfer...
  • Seite 58 Notizen BAT.BAR 240 RGB LED-scheinwerfer...
  • Seite 60 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
