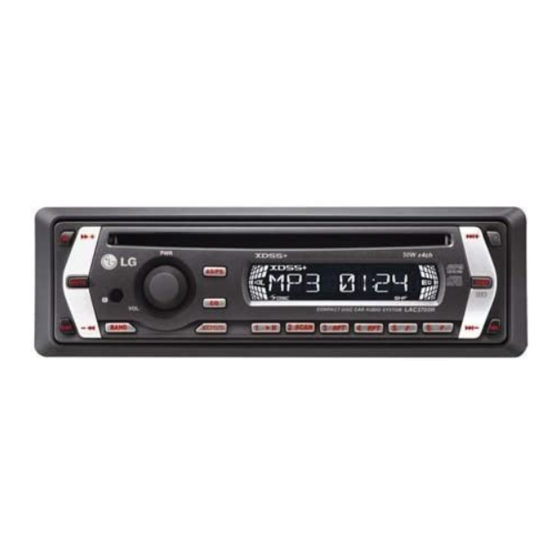

LG LAC3700R Handbuch
Vorschau ausblenden Andere Handbücher für LAC3700R:

Werbung

LAC3700R_GER_CI_NEW

Sicherheitshinweise

ACHTUNG: UM DIE GEFAHR EINES STROMSCHLAGES AUSZUSCHLIESSEN,
ENTFERNEN SIE DIE ABDECKUNG (ODER DIE RÜCKSEITE DES GEHÄUSES)
NICHT. IM GEHÄUSE BEFINDEN SICH KEINE TEILE, DIE VOM BENUTZER
REPARIERT WERDEN KÖNNEN. ÜBERLASSEN SIE ETWAIGE REPARATUREN
QUALIFIZIERTEM WARTUNGSPERSONAL.
Der Blitz mit der Pfeilspitze in dem gleichseitigen Dreieck warnt den Benutzer vor
gefährlichen Spannungen im Gehäuse des Gerätes, die die Gefahr
einesStromschlages in sich bergen können.
Das Ausrufungszeichen im gleichseitigen Dreieck weist den Benutzer aufwichtige
Betriebs- und Wartungs- bzw. Serviceanleitungen in derBegleitdokumentation des
Gerätes hin.
Richten Sie Ihre volle Aufmerksamkeit immer auf das Fahrzeug.
Lassen Sie sich niemals während der Fahrt ablenken und achten Sie stets auf das
Verkehrsgeschehen.
Einstellungen oder Bedienungen niemals während der Fahrt vornehmen.
Halten Sie das Fahrzeug unter Beachtung der Straßenverkehrsordnung vor der
Bedienung des Gerätes an.
Das Gerät nicht über mehrere Stunden bei sehr niedrigen bzw. hohen
Temperaturen verwenden (-10°C bis 60°C)
Um die Gefahr von Stromschlägen zu vermeiden, die Abdeckung oder Rückseite
des Gerätes niemals abnehmen.
Im Gerät befinden sich keine Bauteile, die vom Benutzer gewartet werden können.
Wartungsarbeiten stets von Fachpersonal durchführen lassen.
Um die Gefahr von Stromschlägen zu vermeiden, das Gerät niemals Tropf- und
Spritzwasser, Regen oder Feuchtigkeit aussetzen.
Das Gerät sollte auf Grund seiner hohen Gehäusetemperatur nur eingebaut in
einem Fahrzeug betrieben werden.
VORSICHT: Dieses Gerät besitzt ein Laser-System.
Um das Gerät richtig zu verwenden, lesen Sie dieses Handbuch sorgfältig durchund bewahren Sie es
zum späteren Nachschlagen auf. Setzen Sie sich zur Wartung mit einem zugelassenen Servicebetrieb in
Verbindung (siehe Service-abschnitt). Durch Bedienungen, Einstellungen oder Verfahren, die in diesem
Handbuch nicht erwähnt werden, kann gefährliche Strahlung freigesetzt werden. Um den direkten
Kontakt mit dem Laserstrahl zu vermeiden, darf das Gehäusenicht geöffnet werden. Ansonsten tritt eine
sichtbare Laserstrahlung ein.NIEMALS IN DEN LASER BLICKEN.
ACHTUNG
STROMSCHLAGGE-
FAHR NICHT ÖFFNEN
1

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für LG LAC3700R

  • Seite 1: Sicherheitshinweise

    LAC3700R_GER_CI_NEW Sicherheitshinweise ACHTUNG STROMSCHLAGGE- FAHR NICHT ÖFFNEN ACHTUNG: UM DIE GEFAHR EINES STROMSCHLAGES AUSZUSCHLIESSEN, ENTFERNEN SIE DIE ABDECKUNG (ODER DIE RÜCKSEITE DES GEHÄUSES) NICHT. IM GEHÄUSE BEFINDEN SICH KEINE TEILE, DIE VOM BENUTZER REPARIERT WERDEN KÖNNEN. ÜBERLASSEN SIE ETWAIGE REPARATUREN QUALIFIZIERTEM WARTUNGSPERSONAL.
  • Seite 2 • A defective or soiled disc inserted into unit can cause sound to drop out during playback. • Handle the disc by holding its inner and outer edges. • Do not touch the surface of the unlabeled side of the disc. Do not stick paper or tape etc.
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Sicherheitshinweise ........... .1-2 Inhaltsverzeichnis .
  • Seite 4: Bedienungsfeld

    Abnehmbares Bedienungsfeld 1 Setzen Sie die linke Seite des Bedienungsfeldes in die Nut ein. 2 Drücken Sie die rechte Seite des Bedienungsfeldes fest, bis ein Klicken zu hören ist. ACHTUNG • Bei nicht fest eingesetztem Bedienungsfeld funktionieren die Tasten u. U. nicht richtig. Drücken Sie in diesem Fall vorsichtig auf die Anzeige.
  • Seite 5: Fernbedienung (Optional)

    Fernbedienung (Optional) Ein/Aus [POWER] / [BAND] 10 Lautstärke auf / ab STUMM 11 Nummer [#] Auswahl [SEL] 12 Wiederholen [RPT] Quelle [SRC] 13 Speicherplatztaste [1-6] Wiedergabe/Pause B/X 14 Nummer [0-9] Anspielen [SCAN] 15 • CD Überspringen / Shuffle [SHF] Suchlauf M M? •...
  • Seite 6: Einbau

    Einbau Grundmontage Achten Sie vor dem Einbau darauf, dass sich der Zündschal- Biegen Sie die ter in der Stellung AUS befindet und klemmen Sie Klauen je nach Stärke des dieAutobatterie ab, um einen Kurzschluss zu vermeiden. Armaturen-bretts 1 Bauen Sie ein evtl. vorhandenes Autoradio aus. 2 Nehmen Sie alle nötigen Anschlüsse vor.
  • Seite 7: Anschlussdiagramm

    Anschlussdiagramm Achten Sie vor dem Anschließen darauf, dass sich der Zündschalter in der Stellung AUS befindet und klemmen Sie den Anschluss # der Autobatterie ab, um Kurzschlüsse zu vermeiden. Zu den Lautsprechern Zum Fahrzeug (Optional) (Optional) TELEFON STUMM (ORANGE) MASSE (-) (SCHWARZ) DIMMER (ROSA) DIMM-SCHALTER ZUR BATTERIE (+) (GELB)
  • Seite 8: Anschluss An Zusatzgeräte (Optional)

    Von der Antenne An die Farbkabel der Fahrzeugverdrahtung • SCHWARZ : Für den Anschluss an Masse. • ORANGE : Für den Anschluss an die Telefonleitung. • ROSA : Für den Anschluss an die Dimmerleitung. • ROT : Für den Anschluss an die Klemme, über die die Stromversorgung erfolgt, wenn der Zündschalter auf ACC gesetzt ist.
  • Seite 9: Grundfunktionen

    Grundfunktionen Gerät einschalten Drücken Sie MUTE/PWR (POWER auf der Fernbedienung) oder eine beliebige andere Taste. Hinweis Wenn Sie die CD in den CD-Schlitz einführen, wird das Gerät automatisch eingeschaltet. Gerät ausschalten Halten Sie die Taste MUTE/PWR (bzw. POWER auf der Fernbedienung) gedrückt. Quelle auswählen Drücken Sie zur Auswahl einer Quelle mehrmals die Taste SRC S Die Anzeigen leuchten in der folgenden Reihenfolge auf.
  • Seite 10 TA (Verkehrsdurchsagekennung) ALARM/SUCHLAUF TA ALARM: Falls ein neu eingestellter Sender nach fünf Sekunden keine TP-Informationen ausstrahlt, wird ein doppelter Signalton ausgegeben. TA SEEK (SUCHLAUF): Falls ein neu eingestellter Sender nach fünf Sekunden keine TP-Informationen ausstrahlt, sucht der Empfänger den nächsten Sender mit derselben Programmkettenkennung, der ebenfalls TP-Informationen ausstrahlt.
  • Seite 11: Bedienung Des Equalizers (Eq)

    Bedienung des Equalizers (EQ) Drücken Sie mehrmals auf EQ Bei jedem Drücken der Taste ändert sich der Modus wie folgt. POP t CLASSIC t ROCK t JAZZ t VOCAL t SALSA t SAMBA t USER1 t USER2 t OFF • POP : Optimiert für R&B, Soul und Country-Musik.
  • Seite 12: Radiobetrieb

    Radiobetrieb Radiosendungen hören 1 Drücken Sie die Taste SRC S S , um den Tuner auszuwählen. 2 Drücken Sie zur Auswahl des Frequenzbandes mehrmals die Taste BAND. Die Anzeigen leuchten in der folgenden Reihenfolge auf: FM1 t FM2 t FM3 t MW(AM) 3 Autom.
  • Seite 13: Rds-Funktion

    RDS-Funktion RDS-Anzeigeoptionen Im normalen RDS-Betrieb wird der Sendername angezeigt. Wenn Sie die DISP drücken, können Sie die unterschiedlichen Datentypen ansteuern: (CTtFREQUENCYtPTYtRTtPS) • CT (vom Sender übertragene Uhrzeit) • PTY (Programmartkennung) • RT (Radiotext) • PS (Programm-Servicename) • PI (Programmidentifizierung) • AF (Ausweichfrequenzen für das aktuelle Programm) •...
  • Seite 14: Cd-/Mp3-/Wma-Betrieb

    CD-/MP3-/WMA-Betrieb Wiedergabe von Audio-CDs und MP3-/WMA-Discs Mit diesem Gerät können CD-ROM-Aufnahmen im Format MP3/WMA, CD-R oder CD-RW abgespielt werden. Lesen Sie vor der Wiedergabe von MP3-/WMA-Aufnahmen bitte die Hinweise zu MP3-/ WMA-Aufnahmen auf Seite 2. Bei einem Wechsel der Eingangsquelle wird die CD-Wiedergabe angehalten (ohne Auswerfen der CD).
  • Seite 15: Schnell Zu Einer Datei Springen (Schritte +10/-10)

    Shuffle Alle Tracks/Dateien (SHF) bzw. der ausgewählte Ordner ( SHF) auf der Disc werden zufällig wiedergegeben. 1 Drücken Sie während der Wiedergabe auf SHF. – (bzw. SHF ) erscheint im Anzeigefenster. Halten Sie die Taste SHF während der Wiedergabe ca. zwei Sekunden gedrückt. –...
  • Seite 16: Störungsbehebung

    Störungsbehebung : Störung / : Ursache Der eingelegte Disc-Typ kann nicht : Behebung wiedergegeben werden. Ermitteln Sie den Disc-Typ. Gerät lässt sich nicht einschalten. / Gerät funktioniert nicht. Keine Tonausgabe. / Lautstärke Leitungen und Anschlüsse sind falsch lässt sich nicht erhöhen. angeschlossen.
