Kompensierung Aus (Standardeinstellung); Kompensierung An (Dynamisch) - X-Rite exact Benutzerhandbuch

X - R i t e e X a c t ™

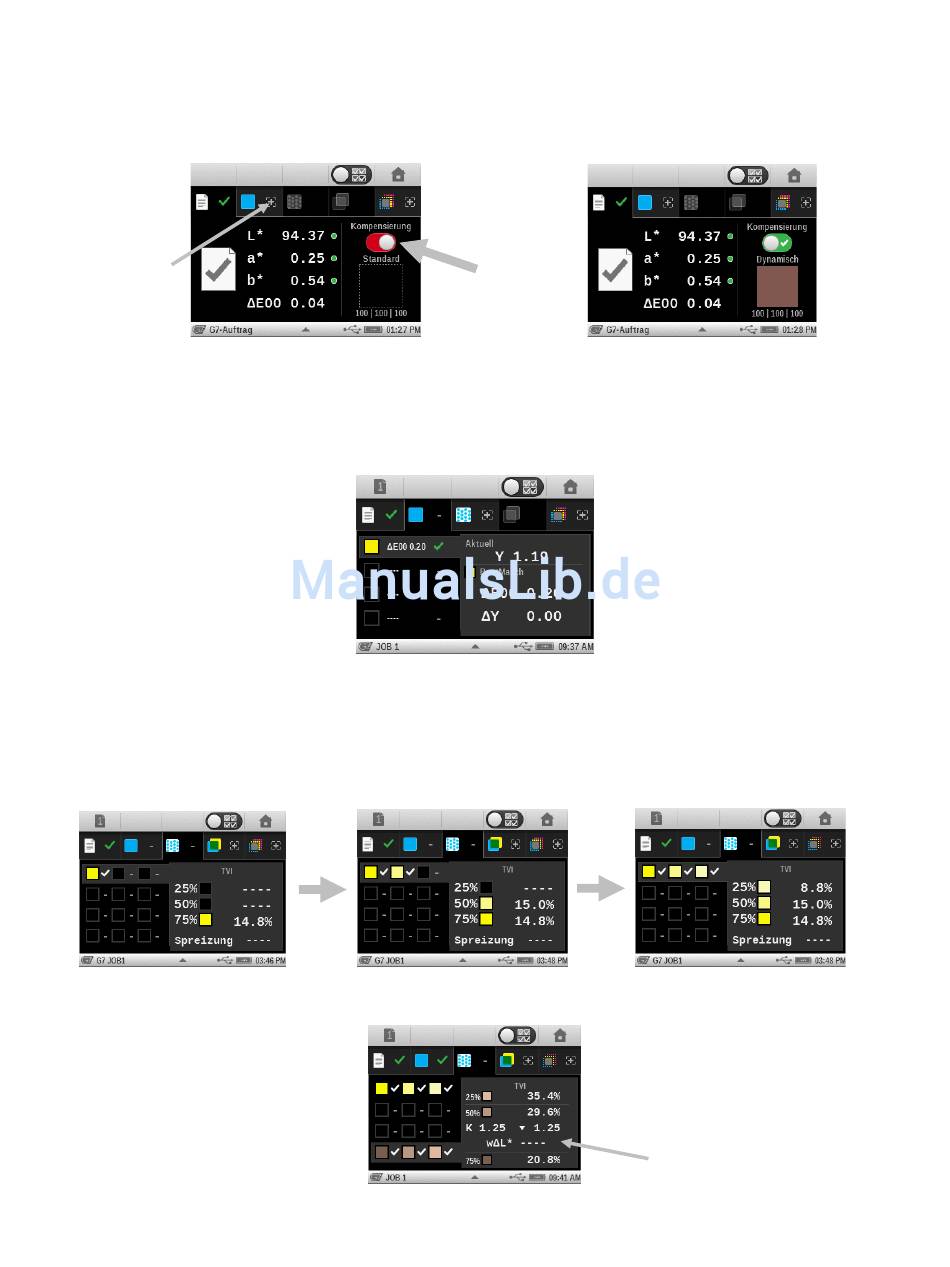

Sie können auch direkt auf das Symbol Kompensierung tippen, um die Kompensierung zu
aktivieren. Messen Sie dann das CMY-Feld 100, 100, 100.

Kompensierung aus (Standardeinstellung)

Das Plus-Symbol zeigt
Felder an, die noch
gemessen werden
müssen.
7. Messen Sie das erste Volltonfeld des Auftrags (im Beispiel ist das das gelbe Feld). Das grüne
Häkchen zeigt an, dass die Messwerte innerhalb der Toleranzen liegen. Ein gelbes Häkchen
zeigt an, dass die Messwerte innerhalb der Warntoleranzen liegen. Wenn hier ein rotes
Häkchen angezeigt wird, dann liegen die Messwerte außerhalb der Toleranzen. Ein weißes
Häkchen bedeutet, dass das Feld gemessen wurde, aber keine Toleranzen festgelegt wurden.
Tippen Sie auf den Schalter oben im Fenster, um weitere Informationen anzuzeigen.
8. Messen Sie die restlichen Volltonfelder.
9. Messen Sie nun die Raster-, Übereinanderdruck- oder Graubalancefelder, wie diese im Auftrag
festgelegt wurden. Tippen Sie auf den Schalter oben im Fenster, um weitere Informationen
anzuzeigen.
Beispielfelder:
Gelbe Rasterfelder mit 75%, 50% und 25%
Schwarzes Rasterfeld mit 75%
80
G e r ä t

Kompensierung an (dynamisch)

Attribute werden nur für G7-
Aufträge angezeigt
