Schrag SÖ 11 B Aufstell- Und Bedienungsanleitung

Schrag SÖ 11 B Aufstell- Und Bedienungsanleitung

Öldruckspeicherpumpe

Werbung

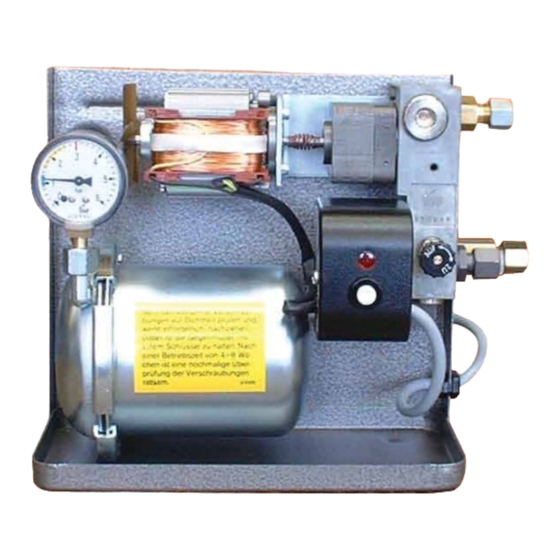

Öldruckspeicherpumpe SÖ 11 B
Aufstell- und Bedienungsanleitung
Lüftung auf allen Ebenen

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Schrag SÖ 11 B

  • Seite 1 Öldruckspeicherpumpe SÖ 11 B Aufstell- und Bedienungsanleitung Lüftung auf allen Ebenen...
  • Seite 2: Inhaltsverzeichnis

    8.1 Luftpolster 8.2 Ölfilterpatrpone mit Kunststoff-Filtereinsatz im Verteilerblock 8.3 Wartungen / Reperaturen am Rohrsystem 9. Störungen und deren Behebung 10. Reparatur 10.1 Druckbehälter 10.2 Federkupplung zwischen Motor und Zahnradpumpe 10.3 Zahnradpumpe 11. Ersatzteilversorgung 12. SCHRAG-Ersatzteilliste 13. Montagehinweis 14. Notizen 15. Allgemeine Geschäftsbedingen unter www.schrag.de...
  • Seite 3: Allgemeines Zu Öldruckspeicherpumpen

    Diese Tätigkeit sollte vor Beginn jeder Heizperiode durchgeführt werden. Das Luftpolster wird ganz einfach mit einer Autoluft- pumpe ergänzt. Durch die Verwendung einer SCHRAG-Ölauffang- wanne mit Sicherheitsabschaltung wird der Betrieb der Ölpumpen noch sicherer. So wird bei einem Leck in der Pumpenanlage die Stromzufuhr zu dieser sofort unterbrochen, damit nicht noch weiteres Öl...
  • Seite 4: Zentrale Ölversorgung

    2. Zentrale Ölversorgung 2.1 Einbau in ZÖV Die Öldruckspeicherpumpe muss in frostfreien, tro- Hinweis: ckenen Räumen und immer über einer Ölauffang- Anbau siehe Seite 6 wanne installiert werden. Der günstigste Einbauort liegt im Untergeschoss (geringe Geräusche, keine Beachten! Geruchsbelästigung, einfache Montage). Nach dem Entlüften sind alle Verschraubungen fest - Wandmontage mit Montageleiste: waagrecht, An- anzuziehen, wobei auf absolute Dichtheit zu achten...
  • Seite 5: Technische Daten

    3. Technische Daten Ölfördermenge (Entnahmemenge) max. l/h geeignete Ölsorten DIN 51603-1 (kein Bio-Öl) Nennaufnahme Ansaughöhe maximal Saugleitungsanschluss ∅ 8 Rücklaufleitungsanschluss ∅ 8 Druckleitungsanschluss ∅ 8 Obere Versorgungsgrenze Zulässiger Betriebsdruck Nennspannung Nennfrequenz Schutzart IP 22 Beachten! Ölleitungsanschlüsse und Rohr- und Schlauchverbindungen sind nur mit Schneidring-Verschraubungen zulässig.
  • Seite 6: Antrieb Und Steuerung

    3,8 bar fest eingestellt ist. Auf der Druckseite und der Saugseite des Verteilerblocks befindet sich jeweils ein Rückschlagventil. Beachten! - Pumpeneinheit und Verteilerblock nicht öffnen! - Defekte Druckeinheit zum Austausch an SCHRAG-Werks- reparatur einschicken. 4.3 Druckwächter Der Druckwächter übernimmt die Steuerung der Pumpe im Arbeitsbereich von ca. 1,6 bis 2,6 bar. Wenn der Druck unter 1,3 bar abfällt, unterbricht der Druckwächter die Stromzufuhr...
  • Seite 7: Druckbehälter

    5. Druckbehälter 5.1 Druckbehälter mit Luftpolster Der Druckbehälter hat ein permanentes Luftpolster mit ca. 0,9 - 1,1 bar, dieses wird durch eine heizölbeständige Membrane vom gespeicherten Ölvolumen abgetrennt. Bei richtigem Druck des Luftpolsters ist immer ein gewisses Ölvolumen unter Druck gespeichert und für die Verbraucher verfügbar;...
  • Seite 8: Anbau

    Leck kann eine Menge Heizöl austreten und Erdreich oder Gewässer verunreinigen. Die immensen Kosten dieser Umweltschäden muss der Ver- ursacher tragen. Als besondere Schutzmaßnahme empfiehlt SCHRAG den Einbau einer Ölauffangwanne mit Sicherheitsabschaltung, die schon bei geringen Mengen des ausgelaufenen Heizöls die Ölpumpe stillsetzt.
  • Seite 9: Schlauchleitungen Für Öldruckspeicherumpe Sö11

    Richig Falsch 6.4 Schlauchleitungen für Öl- druckspeicherpumpe SÖ 11 Schlauchleitungen haben entsprechende funktionelle Aufgaben zu erfüllen, da sie, au- ßer einer Kraftübertragung mittels Flüssigkeit (Hydrauliköl - Heizöl), fast durchweg auch Be- wegungen ausgesetzt sind. Druckschläuche sind einsetzbar als schwin- gungs- und geräuschdämpfende Ausgleichs- stücke zwischen vibrierenden und starren Systemen;...
  • Seite 10: Inbetriebnahme

    7. Inbetriebnahme Bei der Erstinbetriebnahme sollten sämtliche Absperrventile ge- öffnet und der Sicherheitshebel am Ölregler eingerastet sein. - Manometer muss im blauen Bereich stehen - Stecker in Schukosteckdose einstecken - rote Kontrolllampe leuchtet - Drucktaster solange drücken bis Kontrolllampe erlischt - Pumpe fördert Öl - Druckwächter übernimmt Automatikbetrieb und schaltet bei einem Druck von ca.
  • Seite 11: Wartung

    8. Wartung 8.1 Luftpolster Das Luftpolster mindestens 1x jährlich vor Beginn der Heizpe- riode kontrollieren. - Entleerungsventil öffnen - Manometer muss 0,9 - 1,1 bar anzeigen - evtl. Luftpolster mit Autoluftpumpe auf 1,1 bar ergänzen - Entleerungventil schließen - Starterknopf drücken bis Kontrolllampe erlischt 8.2 Ölfilterpatrone mit Kunststoff-Filtereinsatz im Verteilerblock Je nach Verschmutzungsgrad des Heizöls muss die feinma-...
  • Seite 12: Störungen Und Deren Behebung

    9. Störungen und deren Behebung • Fehler / Störung Anzeige - mögliche Ursache → Feststellung / Behebung • Pumpe fördert kein Öl Manometer zeigt blauen Bereich - rote Kontrolllampe leuchtet - Stromausfall (evtl. zeitweise) → Starterknopf drücken bis rote Kontrolllampe erlischt Manometer zeigt 0 bar - rote Kontrolllampe leuchtet - Luftpolster fehlt (evtl. Membrane undicht) → Luft bis 1,1 bar nachpumpen evtl.
  • Seite 13: Reparatur

    10. Reparatur 10.1 Druckbehälter Wenn die Membrane im Druckbehälter undicht ist, tritt Öl aus dem (gedrückten) Luftventil aus. - Netzstecker ziehen - Entleerungsventil öffnen - Öl mit Autoluftpumpe vollkommen aus dem Druckbehälter verdrängen - Druckbehälter von Verteiler abschrauben - Spannklammern (5 Stück) abziehen, Deckel abnehmen - Rollmembrane herausnehmen und auf Dichtheit prüfen, evtl.
  • Seite 14: Ersatzteilversorgung

    11. Ersatzteilversorgung Öldruckspeicherpumpe SÖ 11 B mit Membran-Ausdehnungsgefäß als Druckpuffer. Beachten! Die Zahnradpumpe kann nicht repariert werden, deshalb ist nur der Austausch der kompletten Druckeinheit möglich. Eine defekte Rollmembrane kann ausgetauscht werden und das Luftpolster ist über ein Ventil nachfüllbar. Achtung! Stellen Sie sicher, dass beim Betrieb und bei Servicearbeiten kein Öl unkontrolliert austreten kann und dass Gebäude-...
  • Seite 15: Schrag-Ersatzteilliste

    12. SCHRAG-Ersatzteilliste U 11 B Öldruckspeicherpumpe SÖ 11 B Pos. Artikelbenennung Bestell-Nr. Stück Konsole komplett 77705045 (U 11300) Haube 77705046 (U 11301) Montageleiste 77705038 (U 11069) Motor 77705020 (U 11034) Pumpenverteiler komplett 77705055 (U 11306) (enthält Pos. 06, 07, 08, 09 und 10)
  • Seite 16: Montagehinweis

    13. Montagehinweis Wandkonsole zur zusätzlichen Schalldämmung für Öldruckspeicherpumpe SÖ 11 B (U 11 327) 1. Abdeckhaube der Pumpe demontieren 2. 4 Befestigungsschrauben des Pumpenverteilerblocks herausdrehen 3. Komplettes Pumpenaggregat aus dem Pumpengehäuse herausnehmen 4. Pumpengehäuse mit Dämmkonsole verschrauben 5. Pumpenaggregat wieder einsetzen u. am Pumpenverteilerblock mit dem Gehäuse fest verschrauben 6.
  • Seite 17: Notizen

    14. Notizen .........................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
  • Seite 18 Notizen .........................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
  • Seite 20 SCHRAG GmbH Hauptstraße 118 D-73061 Ebersbach/Fils Telefon: +49 (0)7163 /17 - 0 Telefax: +49 (0)7163 /17 - 139 info@schrag.de www.schrag.de member of...
