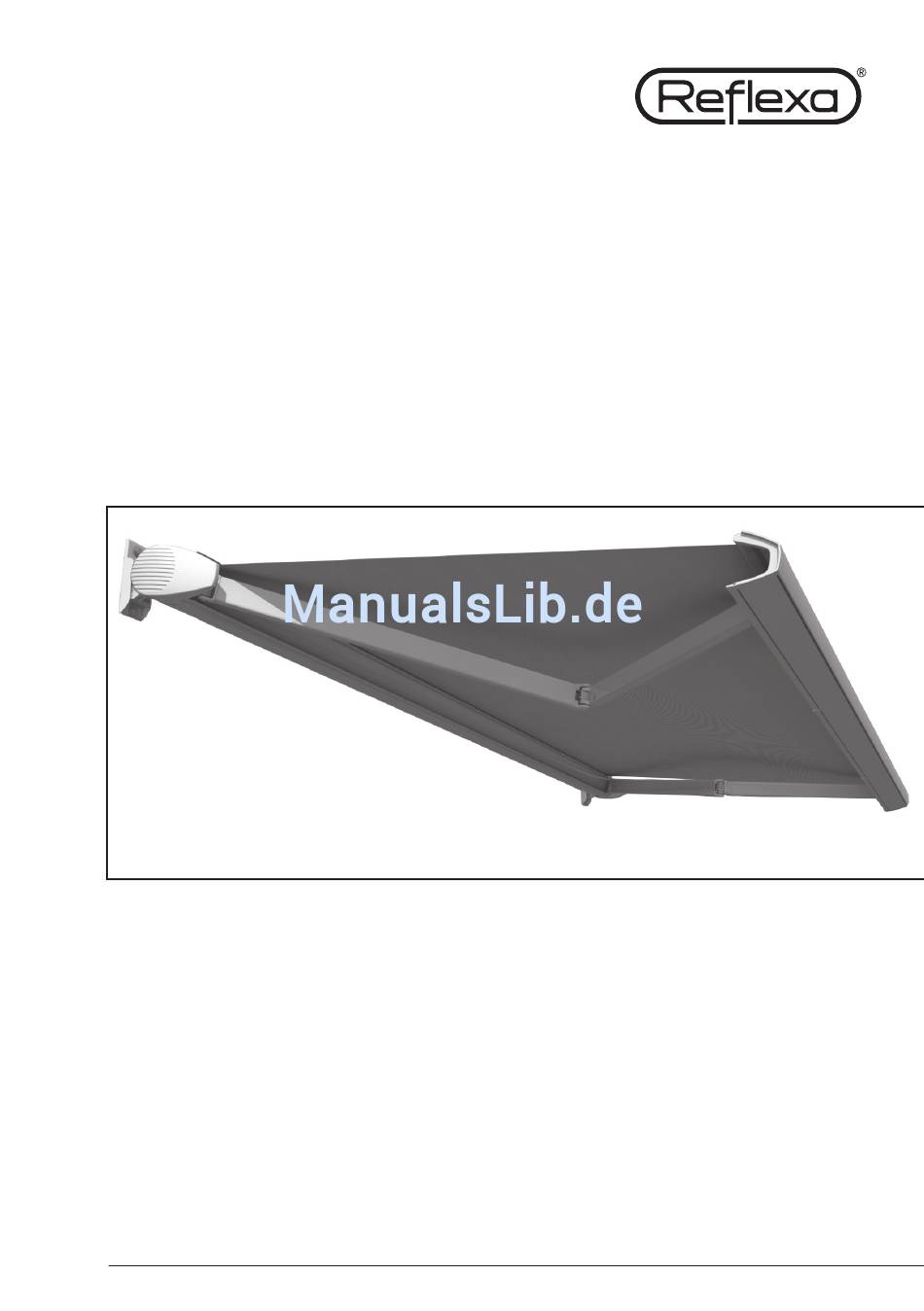

- Seite 1 Raffstore / Jalousie Rollladen Schrägverschattung Markise Wintergartenmarkise Insektenschutz Plissee Montage- und Bedienungsanleitung Kassettenmarkise Jubilo Zum späteren Gebrauch aufbewahren!
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeine Hinweise Sicherheitshinweise ............4 1.2 Arbeitsplatzsicherung. - Seite 3 Sehr geehrte Kundin, sehr geehrter Kunde, herzlichen Glückwunsch zum Kauf eines Produkts aus dem Hause Reflexa. Wir bedanken uns für Ihr Vertrauen und garantieren Ihnen ein qualitativ hoch- wertiges Produkt „Made in Germany“, an dem Sie viel Freude haben werden.
-
Seite 4: Allgemeine Hinweise
Lesen der Montage- und Bedienungsanleitung Bitte machen Sie sich vor der Montage der Produkte mit dem Inhalt der Mon- tageanleitung vertraut. Eine Nichtbeachtung der Montageanleitung bzw. ein falscher Einbau der Produkte führt zum Verlust sämtlicher Garantie- und Gewährleistungsansprüche. Für Folgeschäden übernimmt Reflexa keine Haftung! -
Seite 5: Arbeitsplatzsicherung
Jubilo Zielgruppe Die Montageanleitung richtet sich an qualifizierte Personen, die über versierte Kenntnisse in folgenden Bereichen verfügen: » Arbeitsschutz, Betriebssicherheit und Unfallverhütungsvorschriften » Umgang mit Leitern und Gerüsten » Handhabung und Transport von langen, schweren Bauteilen » Umgang mit Werkzeugen und Maschinen »... -
Seite 6: Verwendung
Verwendungszweck eingesetzt werden. Veränderungen wie An- und Umbauten, welche nicht vom Hersteller vorgesehen sind, dürfen nur mit schriftli- cher Genehmigung von Reflexa vor genommen werden. Zusätzliche Belastungen unserer Produkte durch angehängte Gegenstände oder durch Seilabspannung können zu Beschädigungen führen und sind daher nicht zulässig. - Seite 7 Jubilo Probelauf Beim ersten Ausfahren darf sich niemand im oder unter dem Fahrbereich be- finden. Die Befestigungsmittel sind nach dem ersten Bedienen einer optischen Kontrolle zu unterziehen. Für Probeläufe niemals Automatiksteuerungen oder Schalter benutzen, wenn das Produkt nicht im Blickfeld des Bedieners liegt (Gefahr des unbeabsichtigten Anlaufes).
-
Seite 8: Produktspezifische Hinweise
1 Allgemeine Hinweise Hinweise zur Übergabe Alle Bedienungsanleitungen, sowie die Montage- und Einstellanleitungen der Motor-, Schalter- und Steuerungshersteller sind mit einer Einweisung dem Nutzer zu übergeben. Er ist umfassend über die Sicherheits- und Nutzungshinweise des Produktes aufzuklären. Bei Nichtbeachtung und Fehlbedienung kann es zu Schäden am Produkt und zu Unfällen / Personenschäden kommen. - Seite 9 » Starke Äste schwanken, Regenschirme sind nur schwer zu halten, Telegrafenleitungen pfeifen im Wind. » Geschwindigkeit: 39–49 km/h = 10,8–13,6 m/s Wichtiger Hinweis zur Windklasse 3 Führende Hersteller von Markisen, unter anderem auch Reflexa, haben sich nach reiflicher Überlegung dafür entschieden, die geforderte Windklasse 3 nicht zu berücksichtigen. Begründung:...
-
Seite 10: Installation Und Montage
Installation und Montage Lieferumfang Abbildung: Jubilo Lieferumfang: » 1 x Markise Typ: Jubilo » 2 x Universalkonsolen (geeignet für Wand oder Deckenbefestigung) » 2 x Montageplatte – WK (optional erhältlich) » 1 x Montage- und Bedienungsanleitung » 1 x Übergabeprotokoll »... -
Seite 11: Montagehilfsmittel
„3.3 Sicherheit“ beschrieben, zu beachten. Höhere Wind klassen sind abhängig vom Befestigungsuntergrund und den ver- wendeten Befestigungs mitteln. Es sind die entsprechenden Auszugskräfte der Befestigungsmittel zu beachten. Diese sind auf der Reflexa-Auftragsbestätigung zu finden. Zusätzlich können diese Auszugskräfte mit dem Reflexa-Berechnungsprogramm „REFCONN“ ermittelt werden. -
Seite 12: Montagesituation
2 Installation und Montage Montagesituation Anzeichen und befestigen der Wandkonsolen Die Jubilo-Markise wird grundsätz mit 2 Stück Konsolen (Konsolplatte-WK je nach Windklasse, siehe Bedienungsanleitung 3.3 Sicherheit (CE-Konformität) an der Wand oder der Decke befestigt. Die Position der Wandkonsolen und die Befesigungslöcher (3 pro Konsole) müssen auf dem Montageuntergrund mittels... - Seite 13 Jubilo Seitenkappe lösen bzw. befestigen (bei Bedarf) Abnehmen der Kasten-Seitenkappe. Zum Einstellen der Neigung und zum späteren Wechsel des Tuches und Motors, kann es notwendig werden, die seitlichen Kappen zu demontieren. Im Inneren des Ausfallprofils befindet sich je Seite eine Blechtreibschraube, die die Kappe an ihre Position fixiert.
- Seite 14 2 Installation und Montage Markise in Konsolen einhängen und sichern Die Sicherungsklötze lösen. Dazu die Zylinderschrauben unter Zuhilfenahme des Innensechskantschlüssels zu 2/3 herunterdrehen. Bei Wandmontage: Markise hinter die oberen Haken der Konsolen heben, dann die Markise an die Konsolen drücken und dabei auf die unteren Nasen rutschen lassen. Bei Deckenmontage: Bei Deckenmontage muss der Markisenkasten solange festgehlaten werden, bis die Sicherungsklötze links und rechts angezogen sind.
- Seite 15 Jubilo 1. Markise ausfahren 2. Markise vorne entlasten 3. Schrauben 1, 2 und 3 leicht lösen (Schlüssel SW13) 4. Durch Drehen an der Innensechskantschraube M8 (4) wird die Neigung Marki- se eingestellt. Die Einstellung muss auf beiden Seiten der Markise vorgenom- men werden.
- Seite 16 2 Installation und Montage Zum Erreichen der Neigungswinkel ist eventuell ein Umbau der Einhängenocken im jeweiligen Einschnitt notwendig. Wandmontage Einhängung in Loch 1 Einhängung in Loch 2 Motorbedienung 5° -55° Motorbedienung 20° -80° Handbedienung 5° -55° Handbedienung 20° -55° Deckenmontage Einhängung in Loch 1 Einhängung in Loch 2 Montagebedienung 5-55°...
- Seite 17 Jubilo Hinweis: Ein nachträglicher Umbau von Wand- auf Deckenmontage bzw. Decken- auf Wandmontage ist möglich. Dazu müssen die benötigten Befestigungsringe (2 Stück pro Markise) aus dem Zubehör bestellt werden (nicht im Lieferumfang enthalten!) Befestigungsring Wand: TN 41355480 Befestigungsring Deck: TN 41355490 Die folgenden Arbeiten müssen immer auf beiden Seiten der Markise durchge-...
-
Seite 18: Austausch Des Tuches
2 Installation und Montage Abbildung 5: Armhalterschrauben Abbildung 6: Ausfallprofilhalter am Ausfallprofil Austausch des Tuches Bei einem Tuchaustausch muss die Anlage demontiert und zum Hersteller ge- schickt werden. Dazu muss die Anlage gut verpackt werden. -
Seite 19: Funktionskontrolle
Automatische Steuerungen sind auf diesen Wert einzustellen. Nach der Montage Betriebsempfehlung Sie erhalten mit der Jubilo die größtmögliche Sicherheit, die Ihnen eine Gelenkarmmarkise in Bezug auf Wind- und Regensicherheit bieten kann. Beim Betrieb der Jubilo- Markise sollten dennoch folgende Dinge beachtet wer- den um unnötige Unfälle und Beschädigungen zu verhindern:... -
Seite 20: Einweisung Funktionsweise
3 Nach der Montage Einweisung Funktionsweise Der Fachhändler und/oder der ausführende Montagebetrieb hat das beiliegende Übergabeprotokoll auszufüllen. Es muss vom ausführenden Monteur, als auch vom Endverbraucher gegengezeichnet werden. Das Übergabeprotokoll ist durch den Fachhändler aufzubewahren und im Schadensfall dem Hersteller auf Verlangen vorzulegen. Sollte kein ausgefülltes Übergabeprotokoll vorzuweisen sein, wird das Produkt in Windklasse 0 eingestuft. -
Seite 21: Bedienung Der Markise
Jubilo Bedienung der Markise Allgemeines zu Motorantrieben Die verwendeten Motoren werden mit einem Thermoschutzschalter ausgestattet. Nach einer Einschaltdauer von ca. 4 Minuten schaltet der Motor zum Schutz vor Überhitzung ab. Nach einer Abkühlphase (je nach Tuchumwicklung und Außen- temperatur) von ca. 15–25 Minuten schaltet sich der Motor selbstständig wieder funktionsbereit. -
Seite 22: Automatiksteuerung
3 Nach der Montage 1. Nutzung bei Regen Ist die Neigung der Markise geringer als 25% = 14° gemessen von der Waagerechten, so wird der sichere Ablauf nicht gewährleistet. 2. Nutzung bei Schnee und Eis Die Markise darf bei Schneefall oder Frostgefahr nicht ausgefahren werden. Es besteht die Gefahr, dass die Mar kise beschädigt wird oder abstürzt. -
Seite 23: Sicherheit (Ce-Konformität)
Jubilo Sicherheit (CE-Konformität) Die Markise erfüllt die Anforderungen der in der beiliegenden Leistungserklärung (Punkt 5.2) angegebenen Windklasse. Welche Wind klasse nach der Montage erreicht wurde, hängt entscheidend von der Art und der Anzahl der Befestigungsmittel sowie vom vorhandenen Befestigungsuntergrund ab. -
Seite 24: Typenschild
Wartungsintervalle sind zu beachten. Grundsätzlich sollten Störungen an einer Gelenkarmmarkise durch einen Reflexa - Servicepartner beseitigt werden. Es empfiehlt sich, einmal im Jahr (alle 12 Monate) eine komplette Durchsicht und Instandsetzung der Markise durch den Fachhändler durchführen zu lassen. -
Seite 25: Ersatzteile / Reparatur
Lassen Sie die Reparatur nur von einer qualifizierten Person durchführen. Um die Funktion Ihres Produktes auf Dauer sicherzustellen und um den zugelas- senen Serienzustand nicht zu verändern, dürfen nur Original Reflexa Ersatzteile verwendet werden. Wenden Sie sich bei Bedarf an einen Fachbetrieb. -
Seite 26: Demontage / Entsorgung
4 Wartung und Pflege Demontage / Entsorgung Durch unsachgemäße Demontage können Personen- oder Sachbeschädigungen verursacht werden. Lassen Sie die Demontage nur von einer qualifizierten Person durchführen. Die Demontage des Produktes muss durch einen Fachbetrieb nach aktuellen Richtlinien und Normen vorgenommen werden. Entsorgen Sie das Produkt gemäß... - Seite 27 Jubilo Notizen:...
-
Seite 28: Übergabe
Änderungen der Anlage bzw. Produktes, die nicht mit dem Hersteller abgesprochen wurden. Produkt Reflexa Gelenkarmmarkisen Product Reflexa folding arm awning aeria, Royal, Sky, Joy, Jubilo, JubiloPlus, Style, Panomar Type aeria, Royal, Sky, Joy, Jubilo, JubiloPlus, Style, Panomar Verwendungszweck Sonnen- und Sichtschutz... -
Seite 29: Leistungserklärung
Jubilo Leistungserklärung Leistungserklärung LENr.: 12300000 Produkttyp: Gelenkarmmarkise (aeria, Royal; Sky; Joy; Fly; Jubilo; FlyPlus; Style; Panomar) Verwendungszweck: Markise zur Verwendung im Außenbereich Verwendungszweck nach DIN EN 13561: 2009-01 Hersteller: REFLEXA-WERKE Albrecht GmbH Silbermannstraße 29 89364 Rettenbach Deutschland Tel.: +49 (0) 82 24 / 9 99 – 0 System zur Bewertung der Leistungsbeständigkeit:... -
Seite 30: Übergabeprotokoll
5 Übergabe Übergabeprotokoll Übergabeprotokoll Reflexa-Produkte Auftragsnummer 1. Kunde 2. Montageunternehmen Name, Vorname Firma Straße, Hausnummer Straße, Hausnummer PLZ, Ort PLZ, Ort Telefon Telefon 3. Monteur Die Montage erfolgte durch: Name, Vorname REFLEXA-WERKE Silbermannstraße 29 08224 999-0 www.reflexa.de Albrecht GmbH 89364 Rettenbach Fax 08224 999-222 info@reflexa.de... - Seite 31 Jubilo 4. Montierte Reflexa-Produkte: Raffstore-Typ: Rollladen-Typ: Schrägverschattung-Typ: Markise-Typ: Das/Die Produkt/e wurde/n nach Windwiderstandsklasse/n montiert. Nähere Hinweise finden Sie in der Montage- und Bedienungsanleitung. Insektenschutz-Typ: Plissee-Typ: Innenjalousie-Typ: Sonstige Produkte: Die Produkte sind ohne Mängel montiert und betriebsbereit. Sonstiges: Dem Kunde wurde das/die oben genannten Produkt/e in seiner Funktionsweise ausführlich erklärt und vorgeführt.
- Seite 32 Sonnenschutz in Perfektion Ihr Reflexa-Fachhändler:...
