Ersatzteile Wasserpumpe Typ M, Artikelnummer 50201850:
Nr. Beschreibung
1 Schraube Abdeckung, 6 x
2 Abdeckung, Typ M, 1 x
3 Schraube Impeller, 1 x
4 Impeller (1x), einschließlich Schraube (3)
5 Dichtungsscheibe, 1 x
6 Pumpengehäuse, 1 x
8 Dichtung, 2 x
9 O-Ring, 1 x
10 Lager, 2 x
11 Klemme, 2 x
12 Klemme, 1 x
13 Welle Typ M, 1 x
14 O-Ring, 1 x
15 Klemme, 4 x
Impeller-Kit: Impeller + Dichtungsscheibe + Schraube
DE / WHISPER 6 ULTRA / Februar 2005
7
6
5
15
7
11
10 11
8
8 9

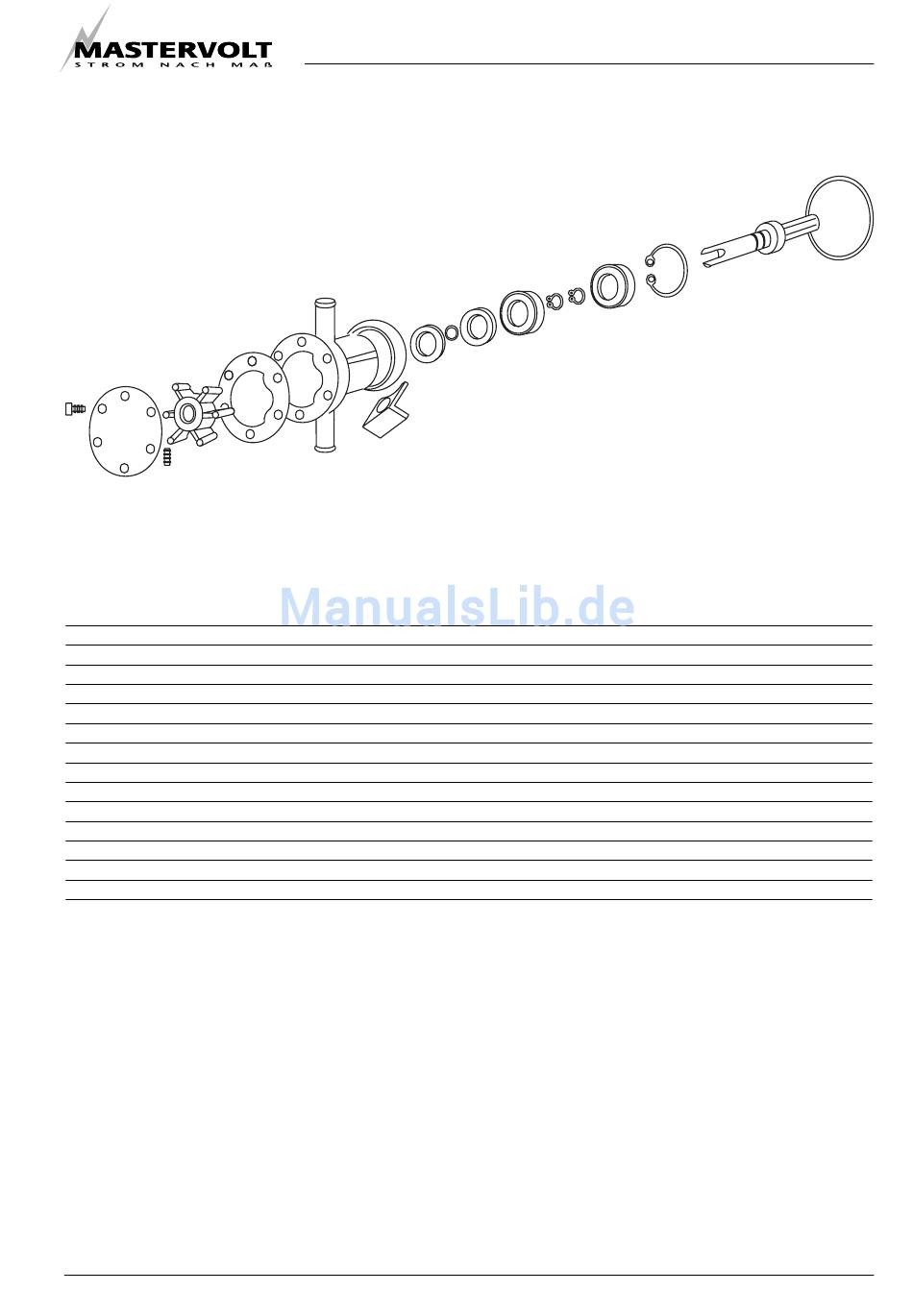

Abb. 21: Wasserpumpe Typ M
