Konstellationsdiagramm
Zur Beurteilung der Qualität eines digitalen Empfangssignals ist dessen
Gehalt an Fehlern wichtig, die auf dem Übertragungsweg entstehen.
Das Konstellationsdiagramm stellt diese grafisch dar. Es ist bei allen Empfangs-
wegen verfügbar, ist aber je nach Modulationsart anders aufgebaut.
DVB-S/S2
1.
Numerisch wird angezeigt:
XXXXX MHz: Die Downlink-Frequenz des angezeigten Transponders
X PSK: Das verwendete Modulationsverfahren
BER: Die Bitfehlerrate des Signals
FEC: Die verwendete FEC
C/N: Den Rauschabstand zwischen Nutz- und Störsignal.
MER: Die Modulationsfehlerrate
Das Balkendiagramm zeigt die aktuelle Signalstärke
F1 Wechselt zur bekannten Transponderliste und ermöglicht es, umgehend
den anzuzeigenden Transponder zu wechseln.
F2 Wechselt zum LEVEL-Menü und dessen kombinierter Digital-/ Balkenanzeige.
F3 Sichert den Bildschirminhalt auf einen angeschlossenen USB-Datenträger.

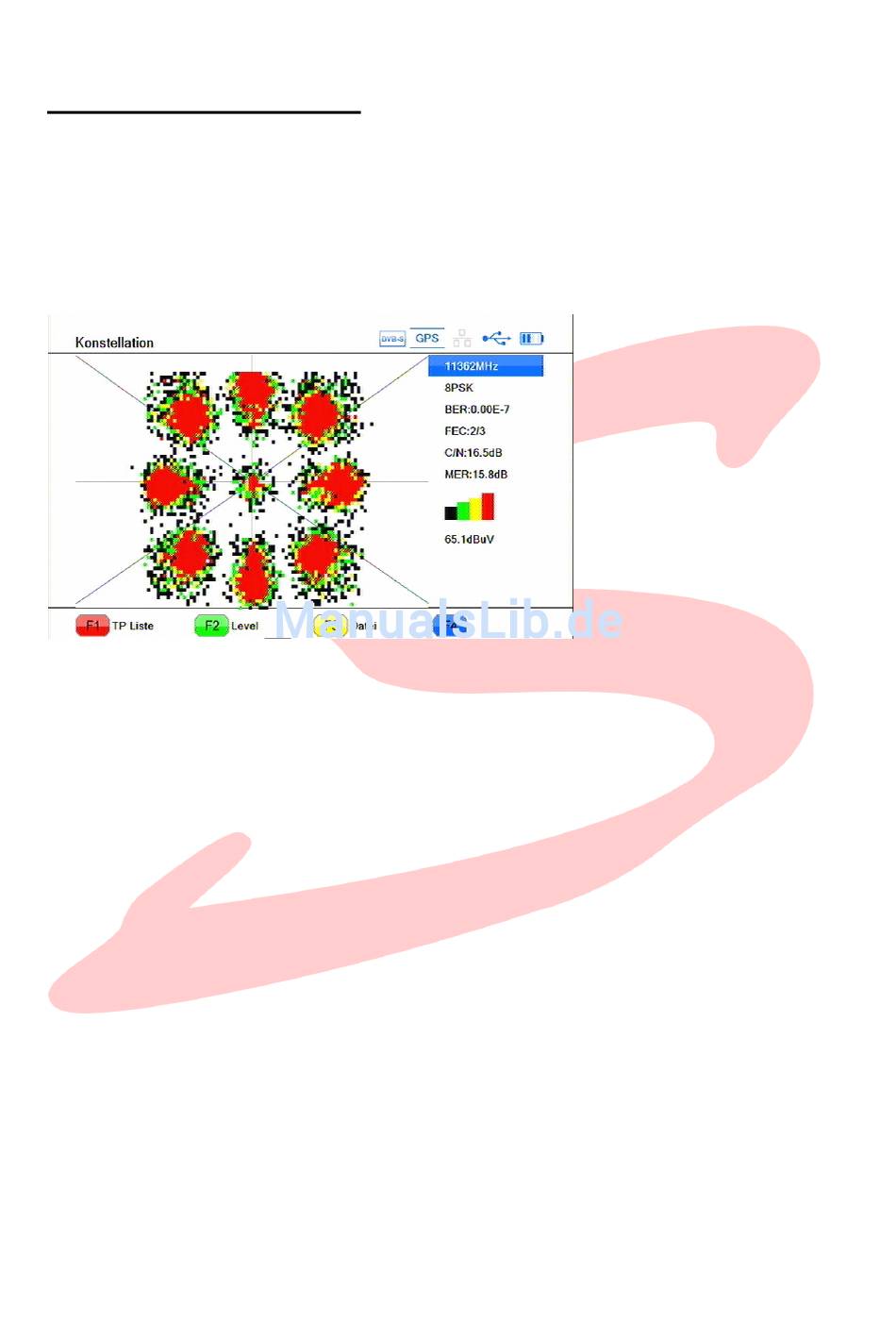

Angezeigtes Beispiel:
HD Transponder mit
8PSK-Modulation,
es werden 8 Träger
angezeigt
