6. Ziehen bzw. schieben Sie die Sitzträgerplatte (2) auf die
gewünschte Breite. Auf dem Unterteil des Sitzträgers ist
eine Skala (3) eingearbeitet. Auf der Skala kann man die
Sitzbreite in Zentimetern ablesen.
7. Wiederholen Sie diese Arbeitsschritte auf der anderen
Seite des Sitzes.
8. Ziehen Sie alle Schrauben wieder an.

5.15.2 Sitztiefe einstellen

HINWEIS
– Beachten Sie auch das vorhergehende Kapitel
5.15.1 Sitzbreite einstellen, Seite 65.
– Die Sitztiefe lässt sich stufenweise zwischen
380 und 530 mm einstellen.
Voraussetzungen:
• 4 mm Innensechskantschlüssel
• 8 mm Maulschlüssel
• Seitenschneider
• Kabelbinder
HINWEIS
– Abhängig von der gewünschten Sitztiefe
müssen bestimmte Löcher im Sitzträger für
die Schrauben verwendet werden. Unter
Umständen müssen die Sitzträgerplatten
ausgetauscht werden.

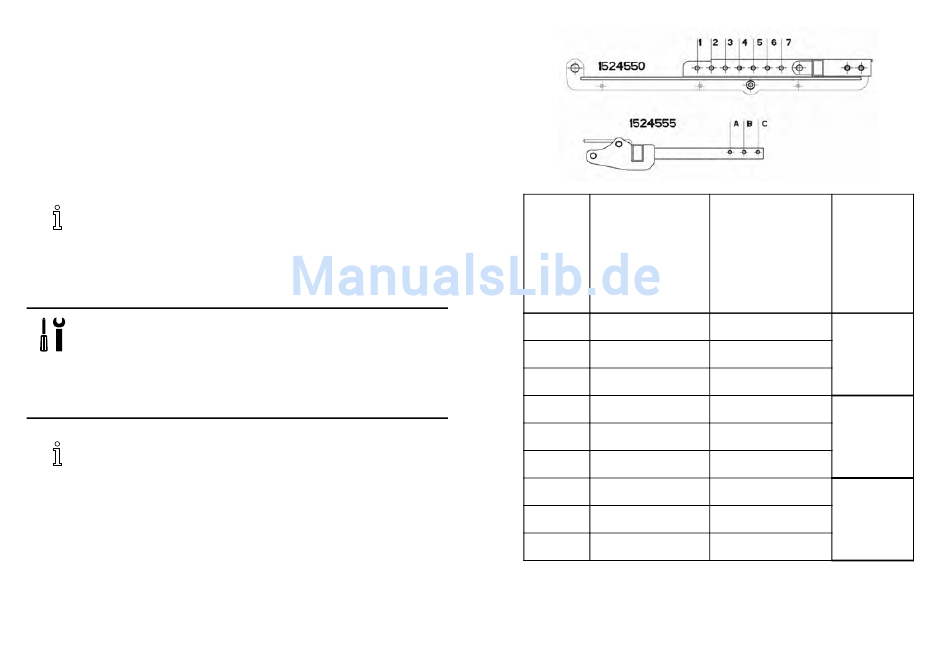

1. Ermitteln Sie in der folgenden Abbildung und der
Tabelle, welche Löcher und für die gewünschte
Sitztiefe verwendet werden müssen und ob evtl. die
Sitzträgerplatten ausgetauscht werden müssen.
66
Verwendete
Löcher in
Sitzrahmen
vorne
Sitztiefe Best.-Nr.:
in cm 1524550
38 6 & 7
41 5 & 7
43 4 & 6
43 4 & 6
46 3 & 5
48 2 & 4
48 2 & 4
51
1 & 3
53 1 & 2
2. Stellen Sie die Sitztiefe wie in den folgenden Kapitel
beschrieben ein:
Verwendete
Löcher in
Sitzrahmen
hinten Benötigte
Best.-Nr.: Sitzträger-
1524555 platte
A & B KURZ
Best.-Nr.
A & C
1526437
A & C
A & C MITTEL
Best.-Nr.
A & C
1526438
A & C
A & C LANG
Best.-Nr.
A & C
1526439
B & C
1529687-T
