Funk-Bussystem

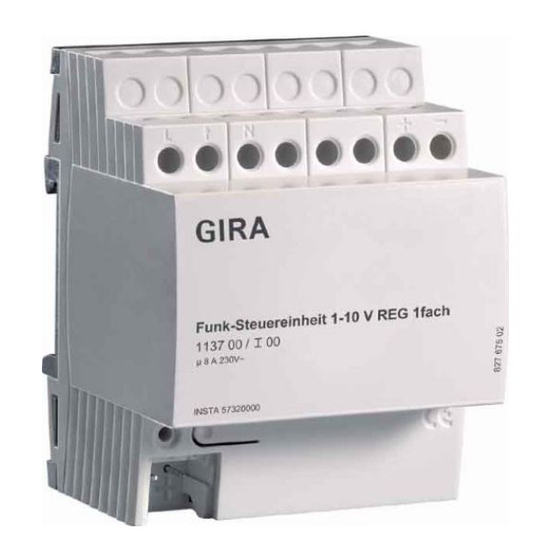

Funk-Steuereinheit 1-10V 1fach
Funk-Steuereinheit 1-10V 1fach
Best.-Nr. : 1137 00
Bedienungsanleitung
1 Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen
und beachten.
Gefahr durch elektrischen Schlag. Die Steuerspannung 1...10 V ist eine
Funktionskleinspannung FELV und kann auf Netzpotential liegen. Bei Installation auf
sichere Trennung zu SELV/PELV-Systemen achten. Zum Freischalten der
angeschlossenen Leuchten sowohl die Netzspannungs- als auch die Steuerstromkreise
trennen.
Gefahr durch elektrischen Schlag. Vor Arbeiten an Gerät oder Last freischalten. Dabei
alle Leitungsschutzschalter berücksichtigen, die gefährliche Spannungen an Gerät oder
Last liefern.
Gefahr durch elektrischen Schlag. Gerät ist nicht zum Freischalten geeignet.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.
2 Geräteaufbau
(1) Steuereinheit
(2) Programmiertaste
(3) Programmier-LED
(4) Anschlussklemme Busleitung
3 Funktion
Bestimmungsgemäßer Gebrauch
-
Funkgesteuertes Schalten und Helligkeitseinstellung für Lampen-Betriebsgeräte mit 1-10 V
Schnittstelle
-
Betrieb mit geeigneten Funksendern in Kombination mit dem Funk-Empfänger REG
-
Einbau in Unterverteiler auf Hutschiene nach DIN EN 60715
i Es kann keine Kombination aus Präsenzmelder und Wächter eingelernt werden.
32550212
10499118 I00
Bild 1
20.05.2011
1/5
Werbung
Verwandte Anleitungen für Gira 1137 00
Inhaltszusammenfassung für Gira 1137 00
- Seite 1 Funk-Bussystem Funk-Steuereinheit 1-10V 1fach Funk-Steuereinheit 1-10V 1fach Best.-Nr. : 1137 00 Bedienungsanleitung 1 Sicherheitshinweise Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen. Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen und beachten. Gefahr durch elektrischen Schlag. Die Steuerspannung 1...10 V ist eine Funktionskleinspannung FELV und kann auf Netzpotential liegen.
-
Seite 2: Bedienung
Funk-Bussystem Funk-Steuereinheit 1-10V 1fach Produkteigenschaften Einschalthelligkeit dauerhaft speicherbar Lichtszenenbetrieb möglich Konstantlichtregelung in Verbindung mit einem Funk-Präsenzmelder möglich Nachlaufzeit von ca. 1 Minute in Verbindung mit Funk-Wächtern 4 Bedienung Um das Gerät bedienen zu können, muss ein Funksender eingelernt sein. i Anleitung des Funksenders beachten. 5 Informationen für Elektrofachkräfte 5.1 Montage und elektrischer Anschluss GEFAHR! - Seite 3 Funk-Bussystem Funk-Steuereinheit 1-10V 1fach i Als Busleitung sollte eine geschirmte Leitung mit verdrillten Adern und einem Leitungsdurchmesser von 0,8 mm verwendet werden, die für eine Prüfspannung von AC 2,5 kV ausgelegt ist. Zulässige Busleitungen sind beispielsweise YCM 2×2×0,8 oder J- Y(St)Y 2×2×0,8.
-
Seite 4: Hilfe Im Problemfall
Die Gewährleistung erfolgt im Rahmen der gesetzlichen Bestimmungen über den Fachhandel. Bitte übergeben oder senden Sie fehlerhafte Geräte portofrei mit einer Fehlerbeschreibung an den für Sie zuständigen Verkäufer (Fachhandel/Installationsbetrieb/Elektrofachhandel). Diese leiten die Geräte an das Gira Service Center weiter. 32550212 10499118 I00... - Seite 5 Funk-Bussystem Funk-Steuereinheit 1-10V 1fach Gira Giersiepen GmbH & Co. KG Elektro-Installations- Systeme Industriegebiet Mermbach Dahlienstraße 42477 Radevormwald Postfach 12 20 42461 Radevormwald Deutschland Tel +49(0)21 95 - 602-0 Fax +49(0)21 95 - 602-399 www.gira.de info@gira.de 32550212 10499118 I00 20.05.2011...
