Anschluss
Wichtig! Vor dem Anschluss Netzspannung abschalten!
- Zum Anschließen steckbare Anschlussklemme abziehen
- Nur einen Motor an eine Zeitschaltuhr anschließen
- Bei Anschluss mehrerer Motoren müssen
spezielle Trennrelais verwendet werden
- An die Steuerleitung darf kein Motor angeschlossen werden
Die Zeitschaltuhren können über eine 230V- Steuerleitung miteinander
verbunden werden
- An die Steuerleitung darf kein Motor angeschlossen werden
- Die Steuerleitung darf nicht länger als 100 m sein
Antrieb
Zentral
Einbau
- Steckbare Anschlussklemme einrasten
- Steuerung mit Anschlussdrähten in die UP-
Dose schieben
- Steuerung mit beiden Befestigungsschrauben
in der UP- Dose befestigen
- Abdeckung, Rahmen und Zwischenring
aufstecken
Technische Daten
Netzspannung: 230 V 50 Hz
Schaltleistung: max. 500 VA
Eigenverbrauch: ca. 0.4 W
Fahrzeitbegrenzung: 2 Min. bei Relaissteuerung
Fahrzeitbegrenzung bei Motoranschluss
(mindestens 60 VA) selbstlernend
Umgebungstemperatur: 0° bis +50°C
Schutzart: IP 30
Empfangsfrequenz bei COSMO F: 433 MHz

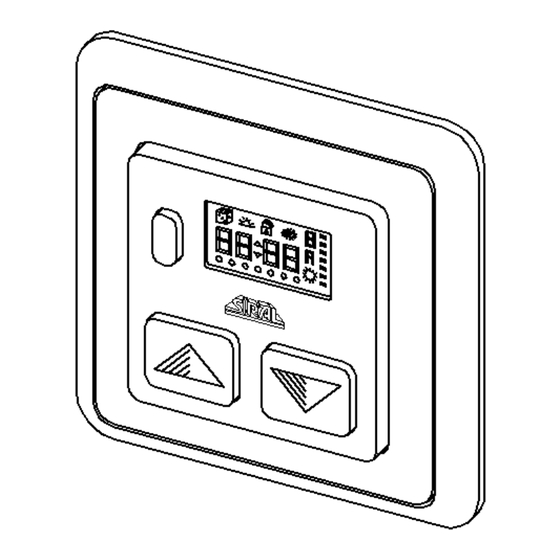

Bedienungsanleitung für Zeitschaltuhr COSMO
Antrieb
N
Netz
Ph
Antrieb
N Netz
Ph
Diese Distanzstifte
können bei Bedarf
abgeschnitten werden
Ph
N
Netz
N
Netz
Ph
Steuerleitung
230V (1.5²)
zu weiteren
COSMO-
Zeitschaltuhren
(AnCosmo)09/16
1
