Wasser-Heizgerät

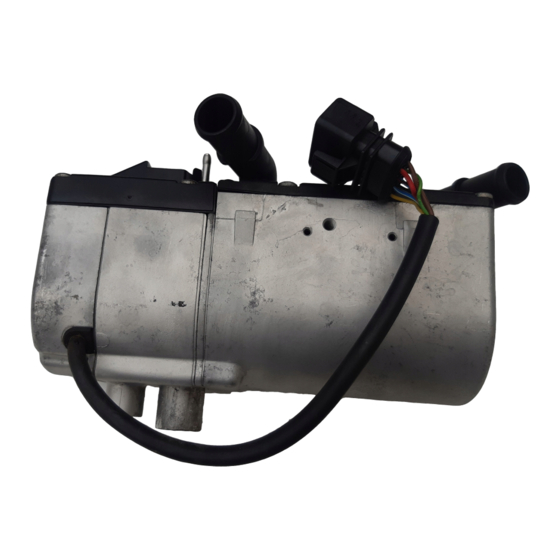

Zuheizer D5W Z
1
Legende zu Bild 1
1
Flachsicherungshalter und Relais
2
Vorwahluhr
3
Heizgerät
4 Diodengruppe
ACHTUNG!
Warnung vor Gefahr :
Das unsachgemäße Einbauen oder Reparieren von Webasto Heiz- und Kühlsystemen kann
Feuer verursachen oder zum Austritt von tödlichem Kohlenmonoxid führen. Dadurch können
schwere oder tödliche Verletzungen hervorgerufen werden.
Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es eines
speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und einer
Spezialausrüstung.
Versuchen Sie NIEMALS, Webasto Heiz- oder Kühlsysteme einzubauen oder zu reparieren, wenn
Sie das Firmentraining nicht erfolgreich abgeschlossen und dabei die notwendigen technischen
Fähigkeiten erworben haben und die für einen sachgerechten Einbau und Reparatur nötigen
technischen Dokumentationen, Werkzeuge und Ausrüstungen nicht zur Verfügung stehen.
Befolgen Sie IMMER alle Webasto Einbau- und Reparaturanleitungen, und beachten Sie alle
Warnhinweise.
Webasto übernimmt keine Haftung für Mängel und Schäden, die auf einen Einbau durch
ungeschultes Personal zurückzuführen sind.
Ident.-Nr. 13 022 01B
Stand 1.12.2004
3
2
4
Schutzgebühr 10.- Euro
Aufrüstung
Zuheizer D5W Z auf
Standvorwärmung
VW Sharan
Seat Alhambra
TDI (Pumpe Düse)
ab Modelljahr 2001
nur für Linkslenker
Eine Standlüfterfunktion ist (auch mit Telestart)
1 1
nur bei Verwendung des Sommer-/Winterschal-
ters möglich
© Webasto AG
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Webasto D5W Z
Inhaltszusammenfassung für Webasto D5W Z
-
Seite 1: Vw Sharan
Das unsachgemäße Einbauen oder Reparieren von Webasto Heiz- und Kühlsystemen kann Feuer verursachen oder zum Austritt von tödlichem Kohlenmonoxid führen. Dadurch können schwere oder tödliche Verletzungen hervorgerufen werden. Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es eines speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und einer Spezialausrüstung. -
Seite 2: Inhaltsverzeichnis
Aufrüstung zur Standheizung Sharan / Alhambra Inhaltsverzeichnis VW Sharan Seat Alhambra Gültigkeit Heizgerät / Einbaukit Vorwort Allgemeine Hinweise Vorarbeiten Schaltpläne Kabelbaum vorbereiten Kabelbaum einbauen Ansteuerung der fahrzeugeigenen Umwälzpumpe 8 Gebläseansteuerung Option Vorwahluhr und Option Sommer-/Winterschalter Option Telestart Ansteuerung des Heizgerätes Abschließende Arbeiten Gültigkeit Hersteller... -
Seite 3: Heizgerät / Einbaukit
Diese unverbindliche Aufrüstanleitung gilt für die PKW VW Sharan / Seat Alhambra Turbodiesel - Gültigkeit sie- he Titelseite - Modelljahr 2001 und später, mit Zuheizer D5W Z, wenn technische Änderungen am Fahrzeug den Einbau nicht beeinflussen unter Ausschluss irgendwelcher Haftungsansprüche. Je nach Version und Ausstat- tung des Fahrzeuges können beim Einbau Änderungen gegenüber dieser Einbauanleitung notwendig werden. -
Seite 4: Vorarbeiten
Aufrüstung zur Standheizung Sharan / Alhambra Vorarbeiten Fahrzeuginnenraum - Radio Security Code feststellen und notieren ACHTUNG: Fahrzeugbatterie abklemmen - Untere Verkleidung Armaturentafel auf der Fahrer- seite abbauen - Linke Schwellerverkleidungen ausbauen - Sicherungs-/Relaisträger (1) lösen Nur für Fahrzeuge mit Klimaautomatik - Steuergerät Climatronic (J255) ausbauen Schaltpläne ACHTUNG:... - Seite 5 Flachsicherung 5A J293 Steuergerät Kühlmittelpumpe Flachsicherung 15A Pumpe Kühlmittelnachlauf Relais Gebläseansteuerung Gebläsemotor vorne K3.1 Steuerrelais J162 Steuergerät von Heizgerät D5W Z K3.2 Relais Lüftungsfunktion J255 Steuergerät Climatronic ACC K 3.3 Relais Kühlmittelpumpe J501 Steuergerät Mulifunktionseinheit Stecker Vorwahluhr P1; P6; T28c; T8j...
- Seite 6 Relais Kühlmittelnachlauf Flachsicherung 15A Pumpe Kühlmittelnachlauf Relais Gebläseansteuerung Gebläsemotor vorne K3.1 Steuerrelais J162 Steuergerät von Heizgerät K3.2 Relais Lüftungsfunktion D5W Z K 3.3 Relais Kühlmittelpumpe J255 Steuergerät Climatronic ACC Stecker Vorwahluhr J501 Steuergerät Mulifunktionsein- (alternativ Telestart T70/80) heit Schalter Lüftungsfunktion P1;...
-
Seite 7: Kabelbaum Vorbereiten
Sharan / Alhambra Aufrüstung zur Standheizung Kabelbaum Kabelbaum einbauen HINWEIS: Die 3 grauen Relais (1,2,3) sind technisch identisch! - Sicherungs-/Relaisträger (5) lösen und freilegen - Relaissockel (1,2,3,4) in die freien Steckplätze des Sicherungs-/Relaisträgers (5) einrasten HINWEIS: Die Anordnung der einzelnen Relais ist dabei von der Fahrzeugausstattung abhängig! - Schwarzes Steuerrelais K3.1 (4) auf den roten Re- laissockel aufstecken... -
Seite 8: Ansteuerung Der Fahrzeugeigenen Umwälzpumpe
Aufrüstung zur Standheizung Sharan / Alhambra Ansteuerung der fahrzeugeigenen Umwälzpumpe Nur bei 85 KW-Motor Die Ansteuerung erfolgt am Pin 6 von „Steuergerät Kühlmittelpumpe“ J293 (1) auf Steckplatz 5 des obe- ren Relaisträgers hinter der Multifunktionseinheit - Steuergerät J293 (1) abstecken - Sockel (4) aus Relaisträger ausrasten - Leitung gn (3,5) von Steuergerät J293 zu Kühlmit- telpumpe V51 ca. -
Seite 9: Dauerplus-Anschluss
Die Isolierhülle (schwarz) wird auf Flachsteckhülse an Leitung (1) von fahrzeugeigener Hauptsicherungver- wendet! - Beide fahrzeugeigenen Leitungen rt (1,4) und Lei- tung 2 (Versorgung des Webasto Kabelbaums) ge- mäß Bild mit 3-fach Verteiler (5) verbinden - Kabelbaum (6) wieder isolieren und Stecker (3) wie- der aufstecken... -
Seite 10: Gebläseansteuerung
Aufrüstung zur Standheizung Sharan / Alhambra Gebläseansteuerung Für alle Fahrzeuge Die Ansteuerung des Gebläsemotors erfolgt am Aus- gang der fahrzeugeigenen Gebläsesicherung S22 (1) HINWEIS: Die Kabelfarbe ist abhängig von der Fahrzeugausstat- tung entweder sw/rt oder rt/ws! - Leitung sw/rt bzw. rt/ws (2,5) gemäß Bild ca. 50mm hinter der Gebläsesicherung S22 (1) trennen - Verbindungen gemäß... -
Seite 11: Option Vorwahluhr Und Option Sommer-/Winterschalter
Sharan / Alhambra Aufrüstung zur Standheizung Nur für Fahrzeuge mit Innenraumüberwachung Die Ansteuerung der Innenraumüberwachung erfolgt am grünen Stecker P6 (1) Pin 13 am „Steuergerät- Multifunktionseinheit“ J501 - Verbindungen gemäß Schaltplan herstellen - 2. Leitung sw (mit angecrimptem Pin) (2) zum Stek- ker P6 (1) verlegen - Stecker (1) abziehen und öffnen - Leitung sw (2) in freie Kammer Pin 13 einsetzen... -
Seite 12: Option Telestart
Aufrüstung zur Standheizung Sharan / Alhambra Option Telestart HINWEIS: Allgemeine Einbauanweisung für Einbau Telestart be- achten! Lüftungsfunktion über Telestart ist nicht möglich! Montage der Antenne - Antenne (1) an Dreiecksfenster vorne links befesti- Montage Empfänger - Halter mit vorhandener Schraube an Position (2) zu- sammen mit Sicherungs-/Relaisträger befestigen - Empfänger (1) aufstecken - Verbindungen gem allgemeiner Einbauanweisung... -
Seite 13: Ansteuerung Des Heizgerätes
Sharan / Alhambra Aufrüstung zur Standheizung Ansteuerung des Heizgerätes Die Einbindung erfolgt am fahrzeugeigenen Kabel- baum (1) zum Heizgerät unter der Schwellerverklei- dung (Innenraum) im Bereich der linken hinteren Tür - Isolierung des Kabelbaums (1) gemäß Bild auftren- Die Ansteuerung erfolgt: 1. -
Seite 14: Abschließende Arbeiten
Aufrüstung zur Standheizung Sharan / Alhambra - Leitung sw/rt bzw. sw/bl (6) von Sicherung S3 mit Leitung bl (8) zur Diodengruppe (Eingang) verbin- - Leitung sw/rt bzw. sw/bl (3) zum Heizgerät (Stecker T8j Pin 7) mit Leitung bl (1) von Diodengruppe (Aus- gang) verbinden - Leitung sw (5) von Temperaturschalter F38 mit Lei- tung sw (7) zur Diodengruppe (Eingang) verbinden... - Seite 15 Sharan / Alhambra Aufrüstung zur Standheizung Frei für Notizen...
- Seite 16 Aufrüstung zur Standheizung Sharan / Alhambra Webasto AG Postfach 80 - D-82132 Stockdorf - Hotline 0 18 05 / 93 22 78 Hotfax (0395) 55 92-353 - http://www.webasto.de Printed in Germany Druck: Steffen...
