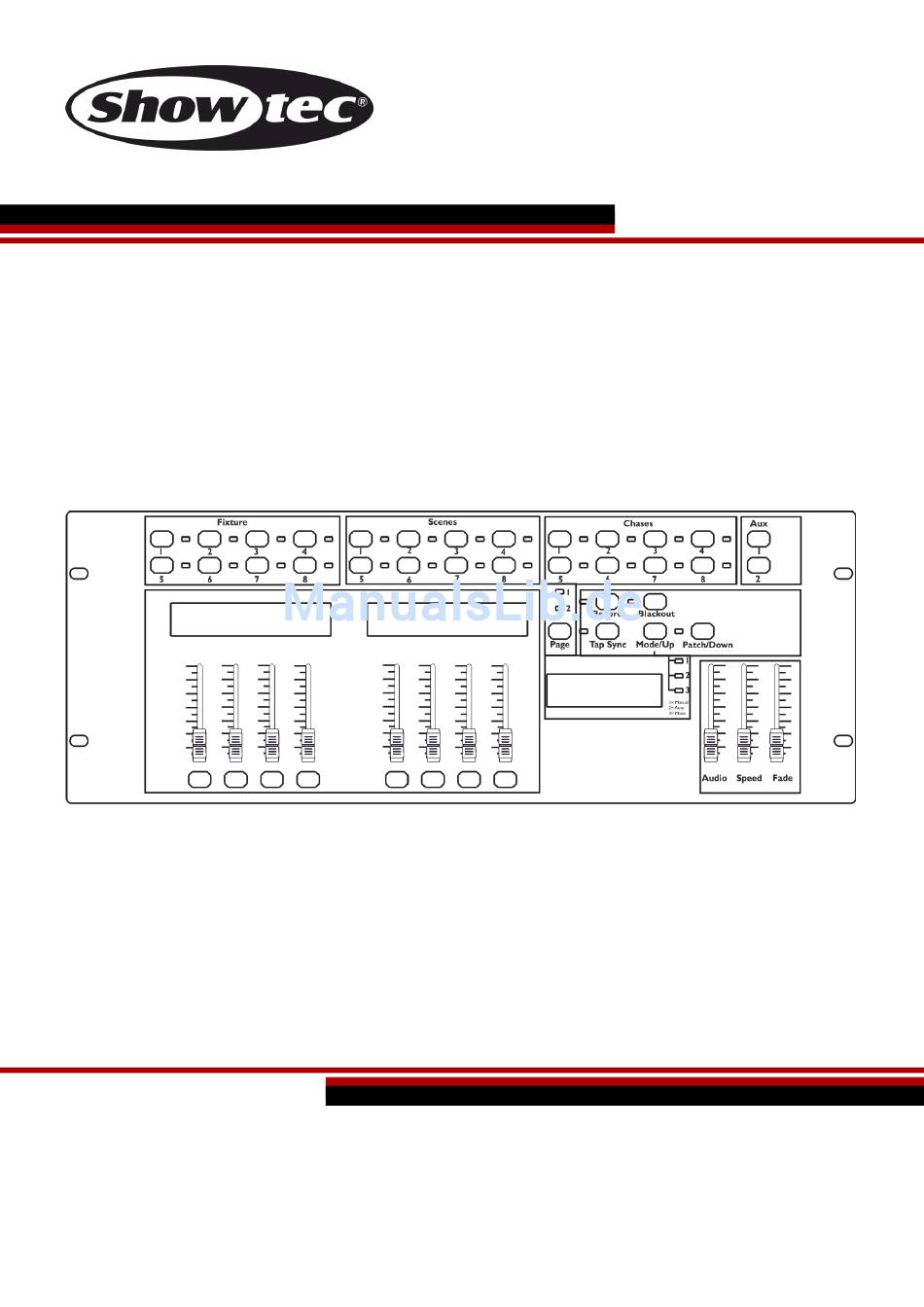

- Seite 1 HANDBUCH DEUTSCH LED Commander Pro V2 Bestellnummer: 50725 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
LED Commander Pro Inhaltsverzeichnis Warnung ....................................2 Auspacken ..................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Netzanschlüsse ................................4 Rückgabe ..................................5 Reklamationen ................................5 Beschreibung des Geräts ..............................6 Übersicht ..................................6 Vorderseite ..................................7 Rückseite ..................................8 Installation ................................... -
Seite 3: Warnung
LED Commander Pro Warnung Auspacken Packen Sie das Produkt bitte direkt nach dem Erhalt aus und überprüfen Sie es auf Vollständigkeit und Unversehrtheit. Falls Sie Transportschäden an einem oder mehreren Teilen des Produkts oder der Verpackung feststellen, benachrichtigen Sie bitte unverzüglich den Verkäufer und heben Sie das Verpackungsmaterial für eine spätere Überprüfung auf. - Seite 4 Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat. Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. Das Gerät darf nur von Erwachsenen verwendet werden.
-
Seite 5: Bestimmungsgemäßer Gebrauch
LED Commander Pro Bestimmungsgemäßer Gebrauch Dieses Gerät ist nicht für den Dauerbetrieb geeignet. Die Einhaltung regelmäßiger Betriebspausen erhöht die Lebensdauer des Geräts. Der Mindestabstand zwischen der Lichtquelle und der beleuchteten Fläche beträgt 1 Meter. Die maximale Umgebungstemperatur für den Betrieb beträgt ta = 40°C und darf auf keinen Fall überschritten werden. -
Seite 6: Rückgabe
LED Commander Pro Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung. -
Seite 7: Beschreibung Des Geräts

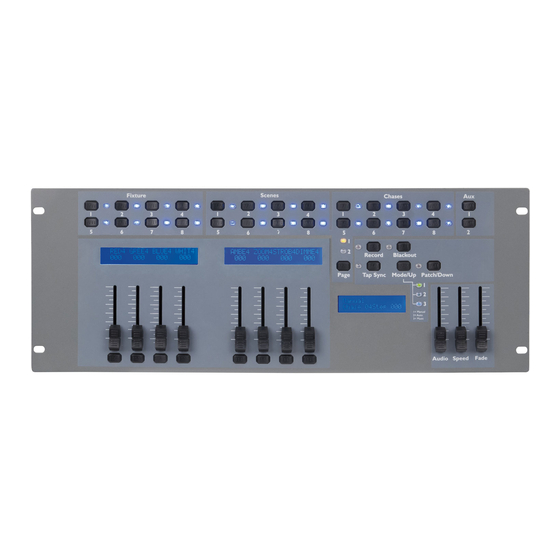

LED Commander Pro Beschreibung des Geräts Der LED Commander Pro ist ein Lichtmischpult von Showtec, das über folgende Funktionen verfügt: Funktionen • Der LED Commander Pro ist das Nachfolgemodell des LED Commanders. • Einfache Bedienung • Steuerung von bis zu 8 RGB-Geräten. -
Seite 8: Vorderseite
LED Commander Pro Vorderseite Abb. 02 01) Fixture-Tasten und LED-Anzeigen 1-8 02) Scenes-Tasten und LED-Anzeigen 1-8 03) Chase-Tasten und LED-Anzeigen 1-8 04) AUX 1 und AUX 2 05) Schieberegler 1 06) Schieberegler 2 07) Schieberegler 3 08) Schieberegler 4 09) Schieberegler 5 10) Schieberegler 6 11) Schieberegler 7 12) Schieberegler 8... -
Seite 9: Rückseite
LED Commander Pro Rückseite Abb. 03 26) DMX-Ausgang, 3-polig 27) DMX-Polaritätsumschalter 28) USB A, Lampenanschluss 29) RCA-Audioeingang 30) MIDI Thru 31) MIDI-Ausgang 32) MIDI-Eingang 33) DC-Adapter, 12V/500mA 34) Netzschalter (EIN/AUS) Installation Entfernen Sie alle Verpackungsmaterialien. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. -
Seite 10: Verbinden Der Geräte
LED Commander Pro Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. -
Seite 11: Steuerungsmodi
LED Commander Pro Steuerungsmodi Es gibt 4 verfügbare Steuerungsmodi: 1. Patch-Modi 2. Wiederherstellung der Werkseinstellungen 3. Szenen 4. Chases 1. Patch-Modi 1.1 Patchen von Adressen 01) Halten Sie Patch/Down (22) 3 Sekunden lang gedrückt, um den Patch-Modus zu aktivieren. 02) Die rote LED neben der Taste leuchtet auf. 03) Drücken Sie Tap Sync (16), bis das Display anzeigt. -
Seite 12: Tabellen Und Namen
LED Commander Pro 07) Wählen Sie mit dem 7. Schieberegler die gewünschte Namenstabelle aus: 08) Stellen Sie mit dem 8. Schieberegler die 8 unterschiedlichen Namen ein: Tabellen und Namen Tabelle 1 Tabelle 2 Tabelle 3 Dim 1 Green Satur Dim 2 Blue Color Dim 3... -
Seite 13: Midi
LED Commander Pro 1.3 MIDI 01) Halten Sie Patch/Down (22) 3 Sekunden lang gedrückt, um den Patch-Modus zu aktivieren. 02) Die rote LED neben der Taste leuchtet auf. 03) Drücken Sie Tap Sync (16), bis das Display anzeigt. 04) Wählen Sie mit dem Geschwindigkeitsregler (19) den gewünschten MIDI-Kanal aus. 05) Sie können zwischen 16 verschiedenen MIDI-Kanälen wählen. -
Seite 14: Wiederherstellung Der Werkseinstellungen
LED Commander Pro Wiederherstellung der Werkseinstellungen 01) Drücken Sie Record (15) und aktivieren Sie den Programmiermodus. Die rote LED neben der Taste leuchtet auf. 02) Auf dem Bildschirm erscheint 03) Halten Sie Record (15) und Tap Sync (16) gemeinsam 10 Sekunden lang gedrückt. 04) Lassen Sie beide Tasten los und warten Sie 15 Sekunden. -
Seite 15: Chases
LED Commander Pro 07) Nun blinken alle LEDs 3 Mal auf. Sie haben den Vorgang erfolgreich abgeschlossen. 08) Drücken Sie Record (15), um den Aufnahmemodus zu verlassen. 4. Chases 4.1 Aufnehmen einer Chase 01) Halten Sie Record (15) 3 Sekunden lang gedrückt, um den Aufnahmemodus zu aktivieren. 02) Die rote LED neben der Taste leuchtet auf. -
Seite 16: Löschen Einer Chase
LED Commander Pro 06) Stellen Sie mit den 8 Schiebereglern (05-12) die gewünschten Werte ein. 07) Stellen Sie die Fade-Zeit und/oder Geschwindigkeit mit dem Geschwindigkeits- bzw. Fade-Time- Regler (19+20) ein. 08) Drücken Sie Record (15), um den Schritt zu speichern. Nun blinken alle LEDs 3 Mal auf. Sie haben den Vorgang erfolgreich abgeschlossen. -
Seite 17: Manueller Modus/Automodus/Musiktaktung
02) Sie können nun die Audioempfindlichkeit mit dem Audio-Regler (18) einstellen. Die Fade-Zeit kann im musikgetakteten Modus eingestellt werden. Der LED Commander Pro kann mit den folgenden Produkten von Showtec als PnP-Gerät verwendet werden: 42431 - Par 64 Short, RGB LED... -
Seite 18: Wartung
03) Mechanisch bewegte Bauteile wie Achsen, Linsen, etc. dürfen keinerlei Verschleißspuren aufweisen. 04) Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung aufweisen. Der LED Commander Pro von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. -
Seite 19: Fehlersuche
01) Stromversorgung. Überprüfen Sie, ob das Gerät an eine geeignete Stromversorgung angeschlossen ist. 02) Die LEDs. Geben Sie den LED Comander Pro an Ihren Showtec-Händler zurück. 03) Ein LED-Effektlicht reagiert nicht auf den LED Commander Pro: Überprüfen Sie die DMX-Adresse des Geräts und des Controllers. -
Seite 20: Technische Daten
LED Commander Pro Technische Daten Modell: Showtec LED Commander Pro Eingangsspannung: 12V DC, 1A Kontinuierliche Leistung: Abmessungen: 483 x 178 x 75 mm (LxBxH) 19 Zoll x 4 HE Gewicht: 3,1 kg Bedienung und Programmierung Signal Pin OUT: Pin 1 Erdung, Pin 2 (-), Pin 3 (+) - Seite 21 ©2014 Showtec...
