Inhaltszusammenfassung für Blomberg GS 4140

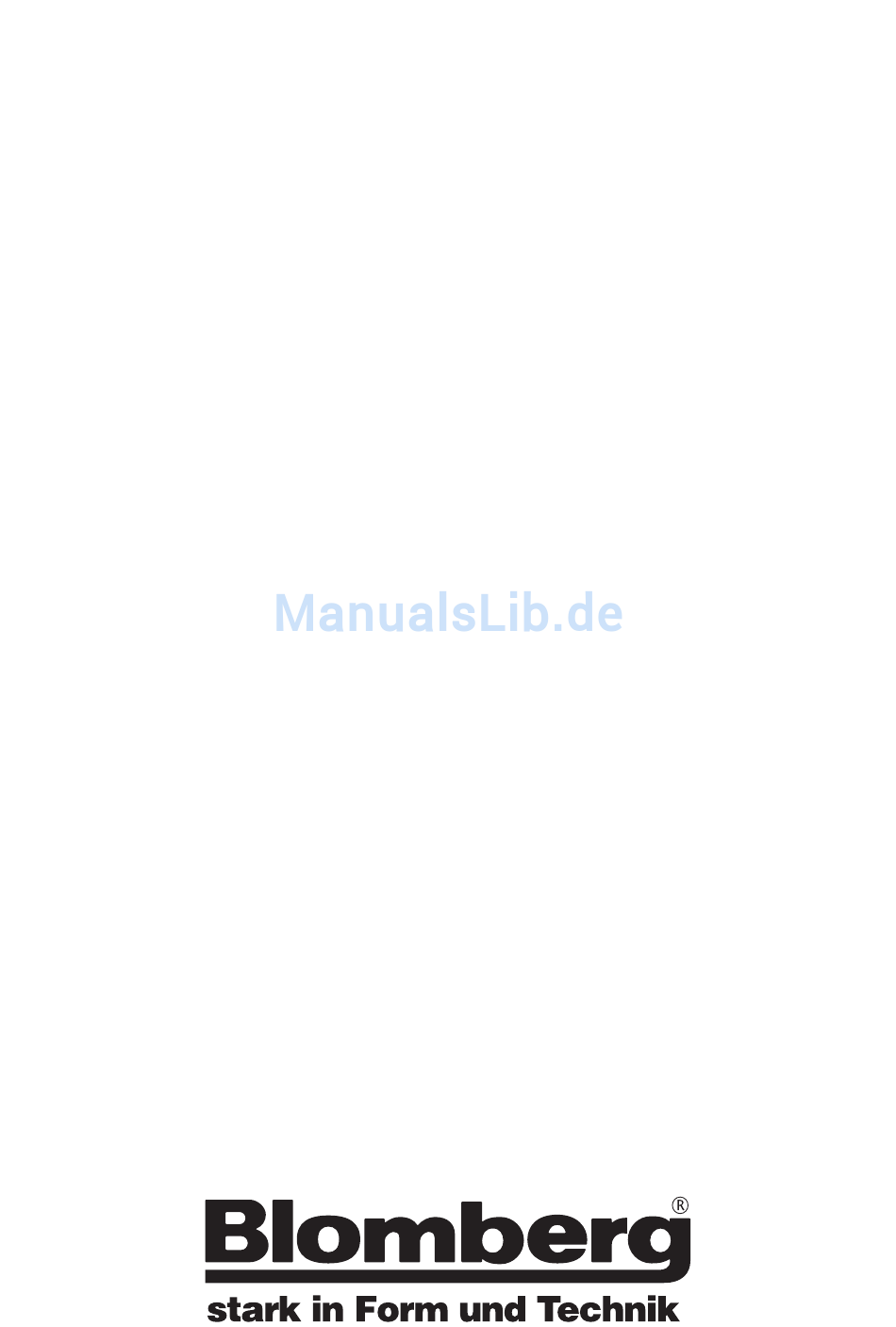

- Seite 1 Gebrauchsanweisung Geschirrspüler GS 4 1 4 0...
-
Seite 2: Inhaltsverzeichnis
Inhalt Für den Bediener Für den Installateur Wichtige Hinweise Installationsanweisung Aufstellung Gerätebeschreibung Anschluß des Wasserzulaufschlauches Die Bedienungsblende Anschluß des Wasserablaufschlauches Vor dem Gebrauch Elektroanschluß Wasserenthärteranlage Einstellung der Arbeitsplatte Klarspülmittel Arbeitsplatte entfernen Justierung Verwendung Ihres Geräts Verkleidung der Tür Geschirr einordnen Reinigerzugabe Ratschläge für Spülen Spülprogramme... -
Seite 3: Wichtige Hinweise
Wichtige Hinweise Bewahren Sie diese Bedienungsanleitung sorgfältig zusammen mit dem Gerät auf, damit Sie sie auch in Zukunft zu Rate ziehen können. Sollten Sie das Gerät verkaufen oder Dritten überlassen oder es im Falle eines Umzuges in der alten Wohnung lassen, so sorgen Sie dafür, daß das Gerät komplett mit diesem Heft übergeben wird, damit der neue Besitzer sich über die Arbeitsweise des Gerätes und die diesbezüglichen Hinweise informieren kann. -
Seite 4: Gerätebeschreibung
Gerätebeschreibung 1. Härtebereich Einstellung 2. Nivellierelemente 3. Geschirrkorbarretierung 4. Oberere Sprüharm 5. Salzbehälter 6. Behälter für Reiniger 7. Bedienblende 8. Behälter für Klarspüler 9. Siebe 10. Unterer Sprüharm 11. Oberer Geschirrkorb 12. Arbeitsplatte IN115 Die Bedienungsblende 5. Referenzmarke 1. Betriebskontrollampe 6. -
Seite 5: Vor Dem Gebrauch
Vor dem Gebrauch Vor der ersten Inbetriebnahme: 1. Sicherstellen, daß die Strom- und Wasseranschlüsse den Installationsanweisungen entsprechen. 2. Das Verpackungsmaterial aus dem Gerät nehmen. 3. Wasserenthärtungsanlage einstellen 4. 0,5 Liter Wasser in den Salzbehälter geben und mit Salz nachfüllen 5. Klarspüler einfüllen Wasserenthärteranlage Wasser enthält je nach Standort mehr oder weniger Wasserhärte... -
Seite 6: Einfüllen Des Regenerierenden Salzes
Einfüllen des regenerierenden Salzes Verwenden Sie ausschließlich Spezialsalz für Geschirrspülmaschinen. Sonstige Salzarten enthalten Anteile von anderen Stoffen, die auf die Dauer den Wasserenthärter beschädigen können. Das beim Einfüllen verschüttete Salz kann korrosionsfördernd sein. Deshalb sollte Salz erst kurz vor einem Programmstart eingefüllt werden (mit Ausnahme des Programms Kurzspülen). -
Seite 7: Einfüllen Von Klarspülmittel
Klarspülmittel Dieses Mittel macht das Geschirr glänzend und begünstigt dessen Trocknung. Es wird während des warmen Klarspülgangs automatisch eingegossen. Der im Inneren der Türe eingebaute Behälter hat ein Fassungsvermögen von ca. 110 ml Klarspülmittel, das je nach eingestellter Dosierung für 16 - 40 Spülgänge ausreicht. Einfüllen von Klarspülmittel 1. -
Seite 8: Verwendung Ihres Geräts
Verwendung Ihres Geräts Geschirr einordnen Vor dem Einordnen des Geschirrs in den Geschirrspülautomaten, sollten alle groben Speisereste entfernt werden, um Verstopfungen der Siebe zu vermeiden und eine gründliche Reinigung zu gewährleisten. Ordnen Sie keine kleinen Gegenstände ein, die durch die Körbe fallen könnten. Zum Einordnen des Geschirrs ziehen Sie die Geschirrkörbe heraus. - Seite 9 Oberkorb Im Oberkorb werden Tassen, Gläser, Salatschüsseln, Untertassen, Dessertteller bis zu einem Durchmesser von 24 cm eingeordnet. Gläser mit langem Stiel können umgedreht in den höheren Tassenfächern eingehängt werden. In den oberen Geschirrkorb kommen vorzugsweise leichte Gegenstände, wie Plastikschüsseln usw. Beschweren Sie diese Teile mit anderen Geschirrteilen.
-
Seite 10: Reinigerzugabe
Reinigerzugabe Verwenden Sie ausschließlich spülmaschinengeeignete flüssige, pulver- oder tablettenförmige Reinigungsmittel. Spülmittel einfüllen Min = 15 g Um das Spülmittelpulver zu verwenden, Max = 30 g folgendermaßen vorgehen: 1. Sollte der Deckel des Behälters geschlossen sein, drücken Sie leicht den Verschlußhebel (D) nach hinten. -
Seite 11: Ratschläge Für Spülen
Ratschläge für Spülen So sparen Sie Energie Maschinenungeeignetes Geschirr: Legen Sie das benutzte Geschirr sofort in die Maschine. Das kann auch mehrmals geschehen, bis Im allgemeinen ist folgendes Geschirr nicht zum die Maschine voll beschickt ist. Spülen in der Maschine geeignet (es sei denn, es Führen Sie eventuell das Absprühenprogramm durch wird ausdrücklich als spülmaschinenfest verkauft): (siehe hierzu die Tabelle "Spülprogramme"), damit der... -
Seite 12: Spülprogramme
Spülprogramme Verschmutzungsgrad Programm- Einzudrückende Programm Programmbeschreibung wähler Taste(n) Geschirrart Vorspülen kalt Universal 65°C Hauptspülen 65°C Normal verschmutzt. 1 Klarspülgang kalt Ein/Aus Geschirr und Besteck Vorspülen 1 Klarspülgang warm Trocknung Vorspülen kalt 50°C Hauptspülen 50°C Normal verschmutzt. 1 Klarspülgang kalt Fein 50°C Geschirr und Besteck Ein/Aus 1 Klarspülgang warm... -
Seite 13: Arbeitsschritte
Arbeitsschritte Starten des Spülprogrammes Prüfen Sie, ob die Siebe sauber sind Drücken Sie die Ein/Aus-Taste; die Betriebskontrollampe leuchtet auf und das Programm läuft an. Prüfen Sie, ob Salz und Klarspülmittel vorhanden sind 10. Am Ende des Spülprogrammes Nach Beendigung des Spülprogrammes Einordnung des Geschirrs in bleibt die Maschine automatisch stehen. -
Seite 14: Pflege Und Reinigung
Pflege und Reinigung Innenreinigung Reinigen Sie die Gummidichtungen der Türe und des Spül- bzw. Klarspülmittelbehälters mit einem feuchten Tuch. Nehmen Sie einmal jährlich, oder auch häufiger, ein Spülprogramm bei leerer Maschine, mit Zugabe von Spülmittel oder besser eines handelsüblichen Spezialproduktes für die Spülautomatenpflege vor. Reinigung der Siebe Die Siebe im Spülraumboden sind in hohem Grade selbstreingend. -
Seite 15: Außenreinigung
Außenreinigung Die Bedienungsblende sollte regelmäßig mit einem weichen, feuchten Tuch gereinigt werden. Es dürfen nur neutrale Reinigungsmittel und keine Scheuermittel oder Lösungsmittel, wie Azeton, Trichloräthylen usw. verwendet werden. Längerer Stillstand des Gerätes Bei längerem Stillstand des Geschirrspülautomaten: 1. Stecker aus der Steckdose ziehen und Wasserhahn abdrehen. -
Seite 16: Beseitigung Von Funktionsstörungen
Beseitigung von Funktionsstörungen Wenn Ihr Geschirrspülautomat nicht funktioniert, liegt es oft nur an Wartungsfehlern oder sonstigen Kleinigkeiten, die Sie selbst einfach und rasch beheben können. Bevor Sie daher den Service-Dienst rufen, gehen Sie die folgende Liste von möglichen Fehlerquellen durch. Störung Lösung Die Maschine startet nicht... -
Seite 17: Kundendienst Und Ersatzteile
Wenn die Funktionsstörung nach Überprüfung dieser Fehlerquellen nicht behoben werden kann, rufen Sie den nächsten autorisierten Kundendienst und geben Sie die Fehlerart, die Modellbezeichnung (Mod.), die Produktnummer (Prod. No.) und die Herstellnummer (Ser. No.) an. Sie können diese dem Typenschild des Geschirrspülautomaten entnehmen (siehe Abbildung). -
Seite 18: Hinweise Für Prüfinstitute
Hinweise für Prüfinstitute Vor einer Prüfung muß der Salzbehälter des Entkalkers und der Spülmittelbehälter gefüllt werden. Prüfnorm: EN 50242 Vergleichsprogramm: Fein 50°C Beladung: 8 Maßgedecke Klarspülmittelwähler: Position 4 Reinigerdosierung: 20 g im Behälter 5 g auf dem Behälterdeckel US55 UI57 Unteren Korb laden Oberen Korb laden Technische Daten... -
Seite 19: Installationsanweisung
Installationsanweisung Aufstellung Stellen Sie die Maschine in der Nähe eines Wasserzu- und ablaufes auf. Sie sollten die beim Elektroanschluß des Gerätes anfallenden Arbeiten von einem fachkundigen und zugelassenen Elektriker ausführen lassen. Lassen Sie die beim Wasseranschluß des Gerätes entstehenden Arbeiten von einem fachkundigen und zugelassenen Installateur ausführen. -
Seite 20: Anschluß Des Wasserablaufschlauches
Anschluß des Wasserablaufschlauches Der Wasserablaufschlauch kann angeschlossen werden: 1. am Syphonverschluß des Spülbeckens, mit einer Schlauchschelle; 2. am Rand des Spülbeckens durch den mitgelieferten Krümmer; 3. an einem festen Wandanschluß mit Ablaufbelüftung, CS09 und mit einem Innendurchmesser von mindestens 4 cm. Der Anschluß... -
Seite 21: Einstellung Der Arbeitsplatte
Einstellung der Arbeitsplatte Sie können die Arbeitsplatte um 25 mm vorwärts und rückwärts verschieben, damit die Maschine an die Küchenmöbel angeglichen werden kann. Hierzu die beiden vorderen Befestigungsschrauben lösen, die Arbeitsplatte in die gewünschte Stellung bringen und die Schrauben wieder anziehen. Arbeitsplatte entfernen Die Maschine läßt sich auch unter eine vorhandene IN02... -
Seite 22: Verkleidung Der Tür
Verkleidung der Tür Die Tür dieses Gerätes ist mit einem Rahmen zur Befestigung einer Dekorplatte versehen. Die Farbe ist nach Wahl und kann der Farbe der bestehenden Möbel angepaßt werden. Die verbindlichen Abmessungen der Verkleidung sind: Breite 436 mm Höhe 592 mm Dicke 4 mm... -
Seite 23: Garantiebedingungen
1. Blomberg gewährt eine Garantie von 24 Monaten ab Kaufdatum auf alle Waschmaschinen, Wäschetrockner, Geschirrspüler, Mikrowellenherde, Standherde, Stand-Kühl-/Gefriergeräte sowie Hängespeicher. 2. Auf allen anderen Einbaugeräte und auf Heißwassergeräte gewährt Blomberg eine Garantie von 12 Monaten ab Kaufdatum. 3. Bei gewerblicher Nutzung oder dieser gleichzustellender Nutzung z.B. in Hotels, Pensionen oder Gemeinschaftsanlagen, beträgt die Garantiezeit 6 Monate für alle Produkte. - Seite 24 152982 22/0...
