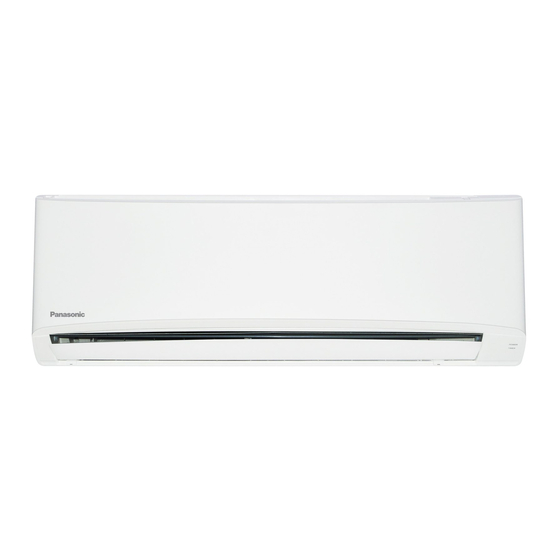

Panasonic CS-TZ20TKEW-1 Bedienungsanleitung
Vorschau ausblenden Andere Handbücher für CS-TZ20TKEW-1:

Werbung

Operating Instructions
Air Conditioner
Model No.
Indoor Unit
CS-TZ20TKEW-1
CS-TZ25TKEW-1
CS-TZ35TKEW-1
CS-TZ42TKEW-1
Outdoor Unit
Single Split (R32)
CU-TZ20TKE-1
CU-TZ25TKE-1
CU-TZ35TKE-1
CU-TZ42TKE-1
* Outdoor Unit
Multi Split (R410A)
CU-3E18PBE
CU-4E23PBE
CU-4E27PBE
CU-5E34PBE
CU-2E12SBE
CU-2E15SBE
CU-2E18SBE
CU-3E23SBE
CU-2RE15SBE
CU-2RE18SBE
CU-3RE18SBE
* Outdoor Unit
Multi Split (R32)
CU-2Z35TBE
CU-2Z41TBE
CU-2Z50TBE
CU-3Z52TBE
CU-3Z68TBE
CU-4Z68TBE
CU-4Z80TBE
CU-5Z90TBE
CU-2TZ41TBE
CU-2TZ50TBE
CU-3TZ52TBE
Bedienungsanleitung
Klimagerät
Bevor Sie das Gerät in Betrieb nehmen, lesen Sie bitte diese
Bedienungsanleitung aufmerksam durch und bewahren Sie
sie als künftige Referenz auf.
Das mitgelieferte Installationshandbuch sollte aufbewahrt und
vor der Installation vom Installateur gelesen werden.
Die Fernbedienung ist im Innengerät verpackt und wird vor
der Installation durch den Installateur entfernt.
* Wenden Sie sich bei Fragen zur Gültigkeit der Konnektivität
an Ihren Fachhändler.
Istruzioni di funzionamento
Condizionatore d'aria
Prima di utilizzare l'unità, leggere attentamente le istruzioni
e conservare questo opuscolo per potervi fare riferimento in
futuro.
Le istruzioni per l'installazione fornite in dotazione devono
essere conservate e lette dall'installatore prima dell'installazione.
Il telecomando si trova nell'unità interna e deve essere rimosso
dall'installatore prima dell'installazione.
* Si prega di consultare un rivenditore autorizzato per la validità
della connettività.
Handleiding
Airconditioner
Lees voor u het apparaat gebruikt deze gebruikshandleiding
grondig en bewaar deze voor toekomstig gebruik.
De bijgevoegde installatiehandleiding moet door de
installateur worden bewaard en gelezen vóór de installatie.
De afstandsbediening is in de binnenunit verpakt en moet
vóór de installatie door de installateur worden verwijderd.
* Wij verzoeken u vriendelijk een geautoriseerde dealer
advies te vragen over de aansluitmogelijkheden.
Οδηγίες λειτουργίας
Κλιματιστικό
Προτού θέσετε τη μονάδα σε λειτουργία, διαβάστε προσεκτικά τις
παρούσες οδηγίες λειτουργίας και φυλάξτε τις για μελλοντική αναφορά.
Οι Οδηγίες εγκατάστασης που περιλαμβάνονται πρέπει να φυλαχθούν και
να διαβαστούν από τον τεχνικό εγκατάστασης πριν από την εγκατάσταση.
Το τηλεχειριστήριο είναι συσκευασμένο στην εσωτερική μονάδα και
πρέπει να αφαιρεθεί από τον τεχνικό εγκατάστασης πριν από την
εγκατάσταση.
* Συμβουλευτείτε τον εξουσιοδοτημένο αντιπρόσωπο για την
καταλληλότητα της σύνδεσης.
2-23
24-45
46-67
68-89
ACXF55-18730

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Panasonic CS-TZ20TKEW-1

  • Seite 1 Operating Instructions Air Conditioner Model No. Indoor Unit Outdoor Unit CS-TZ20TKEW-1 Single Split (R32) CS-TZ25TKEW-1 CU-TZ20TKE-1 2-23 Bedienungsanleitung CS-TZ35TKEW-1 CU-TZ25TKE-1 Klimagerät CS-TZ42TKEW-1 CU-TZ35TKE-1 Bevor Sie das Gerät in Betrieb nehmen, lesen Sie bitte diese CU-TZ42TKE-1 Bedienungsanleitung aufmerksam durch und bewahren Sie sie als künftige Referenz auf.
  • Seite 2: Einlegen Der Batterien

    Bietet maximalen Komfort und setzt optimale Energiesparmethoden ein. Multi-Split- Klima- system Bei Multi-Split-Klima- systemen werden mehrere Innengeräte an ein einziges Außengerät angeschlossen, so dass diese Systeme sehr platzsparend sind. Näheres zu den Features dieses Produkts siehe im Produktkatalog. Reichweite der Fernbedienung zum Empfänger beträgt maximal...
  • Seite 3: Inhaltsverzeichnis

    Wir danken Ihnen für den Kauf Ihres Panasonic-Klimageräts. Inhalt Sicherheitshinweise …… 4-15 Bedienung ………………… 16-17 Funktionsdetails ………… 18-19 Reinigungsanweisungen … 20 Störungssuche ………… 21-23 Informationen ………………… 90 Zubehör • Fernbedienung • 2 Batterien des Typs AAA bzw. R03 • Fernbedienungshalter •...
  • Seite 4: Sicherheitshinweise

    Sicherheitshinweise Um Personen- oder Geräteschäden zu VORSICHT vermeiden, sind die nachfolgend aufgeführten Sicherheitshinweise zu beachten: Die verwendeten Warnhinweise untergliedern sich entsprechend ihrer Wichtigkeit wie folgt: Innen- und Außengerät Dieses Gerät ist nicht für die Verwendung durch die allgemeine Öffentlichkeit gedacht. Dieses Gerät kann von Kindern ab 8 Jahren sowie Personen verwendet werden, welche eingeschränkte körperliche,...
  • Seite 5: Fernbedienung

    Fassen Sie bei Gewittern nicht das Beachten Sie Folgendes, um eine Außengerät an, da die Gefahr von Überhitzung, Feuer oder Stromschläge zu Stromschlägen besteht. vermeiden: • Stecken Sie den eventuell vorhandenen Halten Sie sich nicht zu lange im kalten Netzstecker richtig in die Steckdose. Luftstrom auf.
  • Seite 6 Sicherheitshinweise Um ein Austreten von Wasser zu ACHTUNG verhindern, ist darauf zu achten, dass die Kondensatleitung - fachgerecht angeschlossen wird, Innen- und Außengerät - nicht direkt in einen Abfl uss geführt wird, bei dem Rückstaugefahr besteht, Um Beschädigungen oder eine Korrosion - nicht in einen mit Wasser gefüllten des Geräts zu vermeiden, reinigen Sie Behälter geführt wird.
  • Seite 7: Vorsichtsmaßnahmen Für Die Verwendung Des Kältemittels Vom Typ R32

    Vorsichtsmaßnahmen für die VORSICHT Verwendung des Kältemittels vom Typ R32 Dieses Gerät ist mit R32 Die grundlegenden Installationsverfahren sind mit (schwaches brennbares Kältemittel) denen bei Modellen mit konventionellen Kältemitteln gefüllt. Falls das Kältemittel ausläuft (R410A, R22) identisch. und einer externen Zündquelle Da der Arbeitsdruck höher als bei Modellen ausgesetzt wird, besteht Brandgefahr.
  • Seite 8 Sicherheitshinweise c) Fähigkeit, die Anforderungen der • Sämtliche Teile des Kühlkreislaufs nationalen Gesetzgebung sowie der (Verdampfer, Luftkühler, AHU, Vorschriften und Normen zu verstehen Kondensatoren oder Flüssigkeitssammler) und in der Praxis anzuwenden und sowie die Rohrleitungen dürfen sich d) Absolvieren einer kontinuierlichen nicht in der Nähe von Wärmequellen, Fort- und Weiterbildung zur offenen Flammen, Betriebsgasgeräten...
  • Seite 9 2. Wartung 2-2. Tätigkeit • Vor Beginn der Arbeiten an Systemen 2-1. Wartungspersonal mit brennbaren Kältemitteln sind • Das System wird von einem geschulten Sicherheitskontrollen notwendig, damit und zertifi zierten Servicepersonal, das das Risiko einer Entzündung möglichst vom Benutzer oder Verantwortlichen gering ist.
  • Seite 10 Sicherheitshinweise 2-3. Prüfung auf Vorhandensein von 2-5. Keine Zündquellen Kältemittel • Personen, die Arbeiten an einem • Der Bereich muss mit einem Kältesystem durchführen, zu denen entsprechenden Kältemitteldetektor vor eine Offenlegung von Rohren gehört, und während der Arbeiten überprüft die brennbare Kältemittel enthalten werden, um sicherzustellen, dass der oder enthalten haben, dürfen keine Techniker über eine mögliche brennbare...
  • Seite 11: Kontrollen Der Kühlanlagen

    2-7. Kontrollen der Kühlanlagen 2-8. Kontrollen der elektrischen Geräte • Wenn elektrische Bauteile ausgetauscht • Die Reparatur- und Wartungsarbeiten werden, müssen die neuen Teile für den an elektrischen Bauteilen müssen betreffenden Zweck geeignet sein und die anfängliche Sicherheitsprüfungen und korrekten technischen Daten aufweisen. Bauteil-Inspektionsverfahren umfassen.
  • Seite 12 Sicherheitshinweise 3. Reparaturen an versiegelten 4. Reparatur von eigensicheren Bauteilen Bauteilen • Während der Reparaturen an versiegelten • Legen Sie keine permanenten induktiven Bauteilen müssen alle elektrischen oder kapazitiven Lasten an der Schaltung Zuleitungen von der Ausrüstung, an der an, ohne sicherzustellen, dass diese gearbeitet wird, getrennt werden, bevor nicht die zulässigen Werte für Spannung versiegelte Abdeckungen usw.
  • Seite 13 7. Leck-Erkennungsmethoden 8. Entfernung und Entleerung Die folgenden Lecksuchmethoden gelten • Wenn zu Reparaturen – oder für andere als für alle Kältemittelsysteme geeignet. Zwecke – in den Kältemittelkreislauf • Bei der Verwendung von Detektoren mit eingegriffen wird, sind konventionelle einer Kapazität von 10 Pa·m /s oder Verfahren anzuwenden.
  • Seite 14 Sicherheitshinweise 9. Ladeverfahren 10. Außerbetriebnahme • Vor der Durchführung dieses Verfahrens • Neben den konventionellen kommt es darauf an, dass der Techniker Ladeverfahren müssen folgende mit der Ausrüstung und allen Details Anforderungen eingehalten werden. komplett vertraut ist. - Es ist zu sicherzustellen, dass bei der •...
  • Seite 15 j) Wenn die Flaschen korrekt • Die Flaschen müssen mit einem gefüllt wurden und der Prozess Überdruckventil ausgestattet und abgeschlossen ist, stellen Sie sicher, die zugehörigen Absperrventile in dass die Flaschen und die Ausrüstung einwandfreiem Zustand sein. unverzüglich vom Standort entfernt •...
  • Seite 16: Bedienung

    Bedienung To adjust airfl ow direction Ausrichten des Luftstroms Aufwärtsrichtung AIR SWING Anzeigeleiste • Die Klappe darf nicht von Hand POWER verstellt werden. TIMER • Für die seitliche Richtung ist wie gezeigt eine manuelle Einstellung möglich. Zum Einstellen der Ventilatordrehzahl AUTO •...
  • Seite 17: Einstellen Des Timers

    Näheres siehe unter „Funktionsdetails...“. Um den Komfort während des Schlafens zu maximieren Diese Betriebsart bietet Ihnen eine angenehme Umgebung beim Schlafen. Sie passt automatisch die Schlafmuster-Temperatur während des Aktivierungszeitraums an. Durch Aktivieren dieser Betriebsart wird die Innengerät-Anzeige dunkler. Dies gilt nicht, wenn die Anzeigehelligkeit gedimmt wurde. •...
  • Seite 18: Funktionsdetails

    Funktionsdetails... Betriebsart • Die Innengeräte können einzeln oder zusammen verwendet werden. Die Wahl der Betriebsart richtet sich nach dem Gerät, das als erstes eingeschaltet wird. • Heiz- und Kühlbetrieb können nicht gleichzeitig von verschiedenen Klimageräten genutzt werden. • Die LED POWER blinkt, um anzuzeigen, dass das Innengerät sich im Standby-Betrieb befi...
  • Seite 19: Betriebsbereiche

    Betriebsbereiche Verwenden Sie dieses Klimagerät in folgenden Temperaturbereichen. Innen Single-Split-Außengerät Multi-Split-Außengerät Temperatur °C (°F) Max. 32 (89.6) 23 (73.4) 43 (109.4) 26 (78.8) 46 (114.8) 26 (78.8) KÜHLEN Min. 16 (60.8) 11 (51.8) -10 (14.0) -10 (14.0) Max. 30 (86.0) 24 (75.2) 18 (64.4) 24 (75.2)
  • Seite 20: Reinigungsanweisungen

    Reinigungsanweisungen Um eine optimale Leistung des Geräts zu gewährleisten, Innengerät muss es in regelmäßigen Abständen gereinigt werden. Aluminiumlamellen Eine schmutzige Einheit kann Fehlfunktionen verursachen, und es kann der Fehlercode „H 99“ auftreten. Wenden Sie Frontverkleidung sich in diesem Fall an Ihren Fachhändler. •...
  • Seite 21: Störungssuche

    Störungssuche Die nachfolgend aufgeführten Symptome sind kein Anzeichen für eine Fehlfunktion. Symptom Mögliche Ursache Das POWER-Symbol blinkt, bevor das Gerät • Während dieser Zeit bereitet sich das Gerät für den Betrieb eingeschaltet wird. mit programmiertem Einschalttimer vor. Wenn der Einschalt- Timer gestellt ist, kann das Gerät bis zu 35 Minuten vor der eingestellten Uhrzeit anlaufen, damit die gewünschte Raumtemperatur zu diesem Zeitpunkt erreicht ist.
  • Seite 22 Störungssuche Symptom... ■ Die Fernbedienung ist unauffi ndbar oder ausgefallen 1. Klappen Sie zunächst die Frontabdeckung hoch und verfahren Sie dann wie folgt. 2.Drücken Sie die Taste einmal, um den Automatikbetrieb zu nutzen. AUTO 3. Drücken Sie die Taste solange, bis 1 Piepton ertönt, und lassen Sie sie OFF/ON los.
  • Seite 23 Vorgehensweise zur Abfrage des Fehlercodes Wenn das Gerät stehen bleibt und die TIMER-Anzeige blinkt, rufen Sie den Fehlercode mithilfe der Fernbedienung ab. CHECK-Taste Pfeiltaste drücken, bis ein 5 Sekunden Piepton ertönt, dann den lang drücken Fehlercode ablesen TIMER TIMER CANCEL CANCEL CHECK-Taste 5 Sekunden Schalten Sie das Gerät aus und...
  • Seite 24 Memo...
  • Seite 25 Memo...
  • Seite 26 Panasonic Corporation Authorised representative in EU 1006 Kadoma, Kadoma City, Panasonic Testing Centre Panasonic Marketing Europe GmbH Osaka, Japan Winsbergring 15, 22525 Hamburg, Germany Website: http://www.panasonic.com © Panasonic Corporation 2017 ACXF55-18730 Printed in Malaysia PC1217-0...
