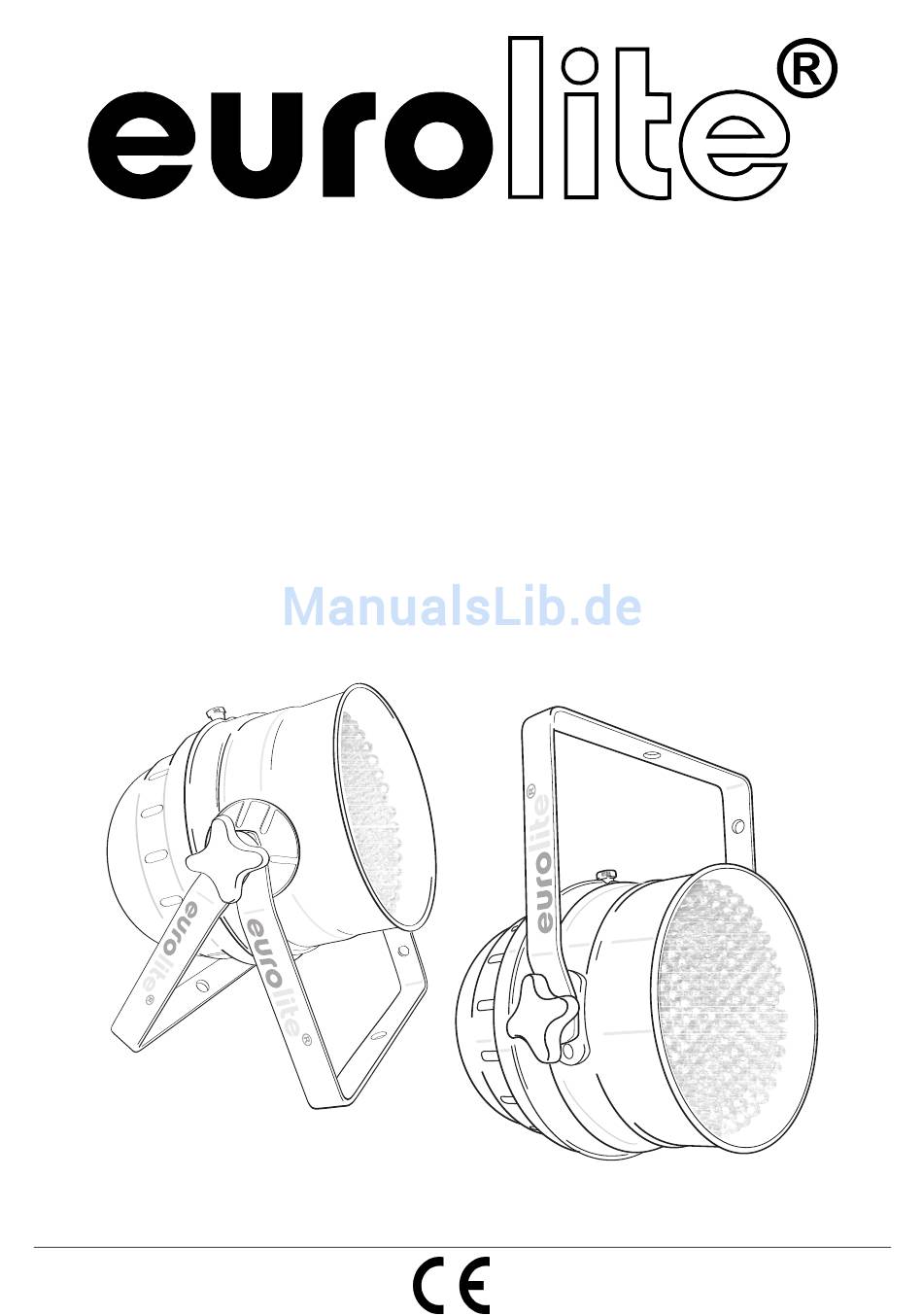

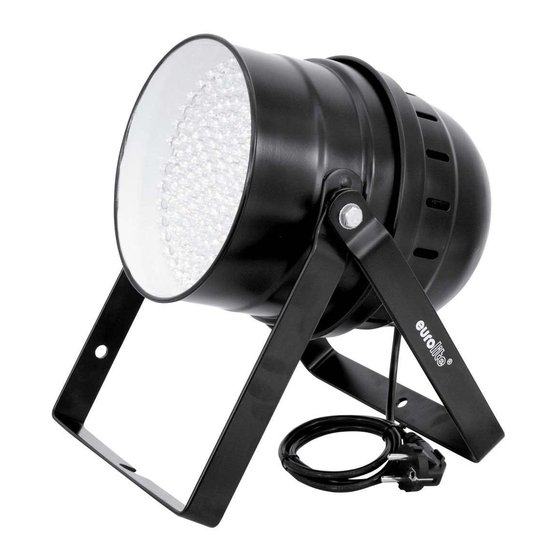

- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL LED PAR-64 RGBA, 10mm Für weiteren Gebrauch aufbewahren! © Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
-
Seite 2: Inhaltsverzeichnis
MULTI-LANGUAGE-INSTRUCTIONS Inhaltsverzeichnis Table of contents EINFÜHRUNG ..............................4 SICHERHEITSHINWEISE..........................4 BESTIMMUNGSGEMÄßE VERWENDUNG..................... 6 GERÄTEBESCHREIBUNG..........................7 Features ................................. 7 Geräteübersicht.............................. 7 INSTALLATION ..............................8 Montage ................................. 8 Überkopfmontage............................8 Anschluss an den DMX-512 Controller / Verbindung Gerät – Gerät ............10 Master/Slave-Betrieb............................ - Seite 3 Diese Bedienungsanleitung gilt für die Artikelnummern / This user manual is valid for the article numbers: 51916400, 51916420, 51916450, 51916470 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 3/26 00048513.DOC, Version 1.1...
-
Seite 4: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE LED PAR-64 RGBA, 10mm entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. - Seite 5 Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat! Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt.
-
Seite 6: Bestimmungsgemäße Verwendung
Kinder und Laien vom Gerät fern halten! Das Gerät darf niemals unbeaufsichtigt betrieben werden! BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. Dieses Produkt ist nur für den Anschluss an 230 V, 50 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. -
Seite 7: Gerätebeschreibung
Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu vermeiden. Achten Sie bitte unbedingt darauf, dass das Gerät im Lieferzustand verpackt wird. Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten sind. Der Serienbarcode darf niemals vom Gerät entfernt werden, da ansonsten der Garantieanspruch erlischt. Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am Produkt führen und der Garantieanspruch erlischt. -
Seite 8: Installation
(6) Mode-Taste (7) Display (8) Down-Taste (9) Up-Taste (10) DMX-Ausgangsbuchse (11) DMX-Eingangsbuchse (12) Sicherungshalter (13) Netzanschluss INSTALLATION Montage Die Floorspot-Version kann sowohl hängend als auch stehend installiert werden. Überkopfmontage LEBENSGEFAHR! Bei der Installation sind insbesondere die Bestimmungen der BGV C1 und EN 60598-2-17 zu beachten! Die Installation darf nur vom autorisierten Fachhandel ausgeführt werden! Die Aufhängevorrichtungen des Gerätes muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann. - Seite 9 material und regelmäßige Sicherheitsinspektionen des verwendeten Materials und des Gerätes. Versuchen Sie niemals, die Installation selbst vorzunehmen, wenn Sie nicht über eine solche Qualifikation verfügen, sondern beauftragen Sie einen professionellen Installateur. Unsachgemäße Installationen können zu Verletzungen und/oder zur Beschädigung von Eigentum führen. Das Gerät muss außerhalb des Handbereichs von Personen installiert werden.
-
Seite 10: Anschluss An Den Dmx-512 Controller / Verbindung Gerät - Gerät
Im Master/Slave-Betrieb lassen sich mehrere Geräte synchronisieren, die dann von einem Mastergerät gesteuert werden. An der Rückseite des LED PAR-64 RGBA, 10mm befindet sich eine XLR-Einbaubuchse (DMX Out) und ein XLR-Einbaustecker (DMX In), über die sich mehrere Geräte miteinander verbinden lassen. -
Seite 11: Anschluss Ans Netz
• Einstellung der Mikrofonempfindlichkeit - DMX-MODE Stand Alone-Mode Der EUROLITE LED PAR-64 RGBA, 10mm lässt sich im Stand Alone-Betrieb ohne Controller einsetzen. Trennen Sie dazu den EUROLITE LED PAR-64 RGBA, 10mm vom Controller. Control Board Das Control Board bietet mehrere Möglichkeiten: so lassen sich z. B. die DMX-Startadresse eingeben oder die internen Programme abspielen. - Seite 12 Einstellung des DMX-Modus Modus: Wert: 6ch (Vorgabewert) Einstellung der festen Farben Wenn das Display einen C anzeigt, können Sie die gewünschte feste Farbe auswählen. Die Einstellungen können Sie folgender Tabelle entnehmen: Modus: Wert: Funktion: Grün Blau Bernsteinfarben Neongrün Magenta Cyan Weiß...
-
Seite 13: Dmx-Mode
Um die Startadresse einzustellen drücken Sie die MODE Taste bis das Display Add anzeigt. Sie können nun die gewünschte Adresse über die UP oder DOWN Tasten auswählen. Ansteuerung: Nachdem Sie die Startadresse definiert haben, können Sie den LED PAR-64 RGBA, 10mm über Ihren Controller ansteuern. Achtung: Am letzten Projektor muss die DMX-Leitung durch einen 120 Widerstand abgeschlossen werden damit die Geräte korrekt funktionieren. -
Seite 14: Adressierung Des Geräts
Projektor auf Signale vom Controller reagiert. Bitte vergewissern Sie sich, dass sich die Steuerkanäle nicht mit anderen Geräten überlappen, damit der LED PAR-64 RGBA, 10mm korrekt und unabhängig von anderen Geräten in der DMX-Verbindung funktioniert. Werden mehrere LED PAR-64 RGBA, 10mm auf eine Adresse definiert, arbeiten sie synchron. -
Seite 15: Technische Daten
TECHNISCHE DATEN Artikel 51916400, 51916450 51916420, 51916470 Spannungsversorgung: 230 V AC, 50 Hz ~ 230 V AC, 50 Hz ~ Gesamtanschlusswert: 27 W 27 W Anzahl der DMX Steuerkanäle: DMX 512-Anschluss: 3-pol. XLR 3-pol. XLR Musiksteuerung: über eingebautes über eingebautes Mikrofon Mikrofon Anzahl der 10mm LEDs:... -
Seite 16: Introduction
- download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE LED PAR-64 RGBA, 10mm. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. - Seite 17 Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C connection cable or on the casing, do not take the device into operation and immediately consult your local dealer. This device falls under protection-class I. The power plug must only be plugged into a protection class I outlet.
-
Seite 18: Operating Determinations
OPERATING DETERMINATIONS This device is a lighting effect for creating decorative effects. This product is only allowed to be operated with an alternating voltage of 230 V, 50 Hz and was designed for indoor use only. This device is designed for professional use, e.g. on stages, in discotheques, theatres etc. Lighting effects are not designed for permanent operation. -
Seite 19: Description Of The Device
DESCRIPTION OF THE DEVICE Features Professional spot/floor spot as LED DMX model • 4 or 6 DMX channels selectable for numerous applications • Equipped with 177 x 10 mm LEDs: 30 x red, 48 x green, 54 x blue and 45 x amber •... -
Seite 20: Installation
INSTALLATION Rigging The floor spot version can be installed on the ground or on the wall or ceiling. Overhead rigging DANGER TO LIFE! Please consider the EN 60598-2-17and the respective national standards during the installation! The installation must only be carried out by an authorized dealer! The installation of the device has to be built and constructed in a way that it can hold 10 times the weight for 1 hour without any harming deformation. -
Seite 21: Dmx-512 Connection / Connection Between Fixtures
For overhead use, always install an appropriate safety bond. You must only use safety bonds complying with DIN 56927, quick links complying with DIN 56927, shackles complying with DIN EN 1677-1 and BGV C1 carbines. The safety bonds, quick links, shackles and the carbines must be sufficiently dimensioned and used correctly in accordance with the latest industrial safety regulations (e. -
Seite 22: Master/Slave-Operation
The master/slave-operation enables that several devices can be synchronized and controlled by one master- device. On the rear panel of the EUROLITE LED PAR-64 RGBA, 10mm you can find an XLR-jack and an XLR-plug, which can be used for connecting several devices. -
Seite 23: Control Board
Control Board The Control Board offers several features: you can simply set the starting address or run the internal programs. Browse through the menu by pressing Mode. You can change the selection by pressing Up or Down. The functions provided are described in the following sections. Setting the DMX Start Address: Mode: Value:... -
Seite 24: Dmx-Mode
Press the MODE button until the display shows Add. You can now set the desired address via the UP or DOWN buttons. Controlling: After having addressed the LED PAR-64 RGBA, 10mm, you may now start operating it via your lighting controller. Note: It’s necessary to insert the XLR termination plug with 120... -
Seite 25: Addressing
LED PAR-64 RGBA, 10mm will respond to the controller. Please, be sure that you don’t have any overlapping channels in order to control each LED PAR-64 RGBA, 10mm correctly and independently from any other fixture on the DMX-chain. -
Seite 26: Technical Specifications
TECHNICAL SPECIFICATIONS Items 51916400, 51916450 51916420, 51916470 Power supply: 230 V AC, 50 Hz ~ 230 V AC, 50 Hz ~ Power consumption: 27 W 27 W Number of DMX channels: DMX-512 connection: 3-pin XLR 3-pin XLR Sound-control: via built-in via built-in microphone microphone...
