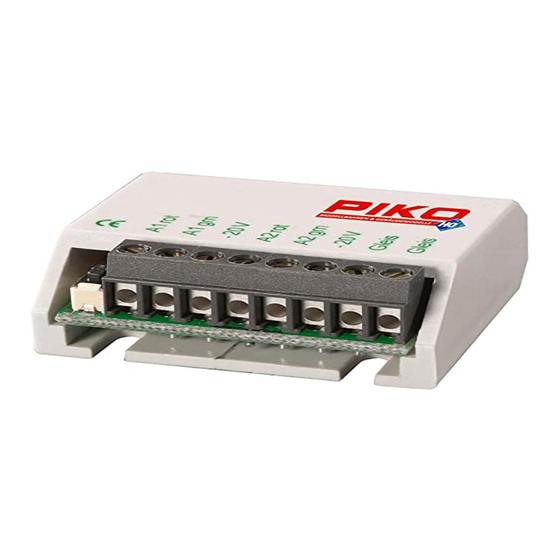

PIKO 55030 Anleitung

Zum einbau eines weichendecoder, magnetartikel

Vorschau ausblenden Andere Handbücher für 55030:

Diese Anleitung herunterladen

Datum

31.01.2016

In dieser Beschreibung erklären wir in ein paar kurzen Schritten wie der Weichendecoder

von PIKO angeschlossen und programmiert wird. Diese Anleitung finden Sie auch bei uns

auf der Website im Wiki.

1.) Was wird benötigt Weichenantrieb, Weichendecoder (Magnet Decoder), PIKO Digi 1

oder Booster, etwas Kabel, Schraubenzieher, PIKO Fernbedienung.

2.) Den PIKO Decoder unter der Anlage oder an einer geeigneten Stelle befestigen.

3.) Den PIKO Decoder an den Anschlussclip am Gleis anschließen. Dazu ziehen wir zwei

Kabel vom Decoder zum Digitalanschlussclip am Gleis. Der Decoder blinkt auf

sobald er Strom vom Gleis bekommt.

4.)

Nun schließen wir den Weichenantrieb an. Der Antrieb hat 3 Kabel. Die beiden

schwarzen kommen in die A Anschlüsse des Decoders. Das rote Kabel kommt in den

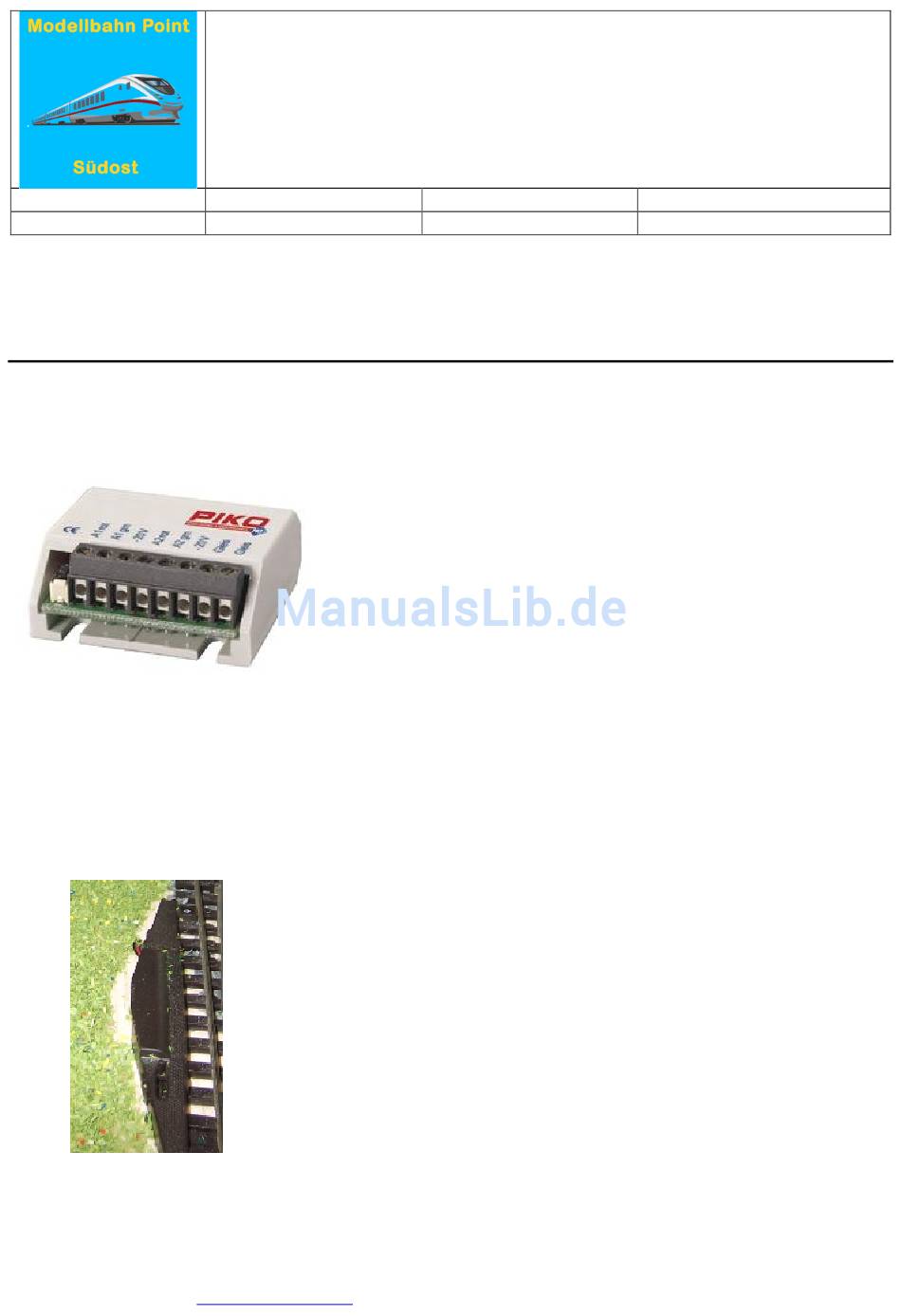

Seite 1

Anleitung

zum Einbau eines PIKO Weichendecoder

(Magnetartikel) Artikel Nummer 55030

Version

2.0

www.modellbahn-.point.de

Seiten

Autor

Modellbahn Point

Seite 1 Booster, etwas Kabel, Schraubenzieher, PIKO Fernbedienung. 2.) Den PIKO Decoder unter der Anlage oder an einer geeigneten Stelle befestigen. 3.) Den PIKO Decoder an den Anschlussclip am Gleis anschließen. Dazu ziehen wir zwei Kabel vom Decoder zum Digitalanschlussclip am Gleis. Der Decoder blinkt auf sobald er Strom vom Gleis bekommt.
Seite 2 6.) Weichendecoder programmieren Am Weichendecoder den Programmiertaster betätigen. Die LED am Decoder leuchtet 3X. Nun auf der PIKO Fernbedienung oder Digibox die Weichentaste betätigen. Diese befindet sich rechts neben der LOK Taste. Der Decoder blinkt auf Nun die Adresse auf der Fernbedienung einstellen z.B. 100. Nach der Adresseingabe eine beliebige Taste drücken.
Seite 3 Dort wird nochmal ausführlich erklärt wie die Artikel funktionieren. Dort können Sie auch das gesamte Handbuch über PIKO Digital kostenlos downloaden. Hinweise und rechtliches Weitere Informationen und Hilfen findet Ihr in den Anleitungen der Hersteller. Alle erwähnten Markennamen wurden in Zusammenhang mit dieser Anleitung verwendet.
