- Seite 1 Montageanleitung Drehmoment-/ Schraubmesswelle T4A, T4WA-S3 A0379-21 de...
-
Seite 3: Inhaltsverzeichnis
........Anschlussbelegung T4A (Drehmoment) . -
Seite 4: Sicherheitshinweise
T4A, T4WA-S3 Sicherheitshinweise Bestimmungsgemäßer Gebrauch Die Drehmoment− /Schraubmesswellen T4A, T4WA−S3 sind ausschließlich für Drehmoment- und Drehzahl-Messaufgaben und direkt damit verbundene Steuerungs- und Regelungsaufgaben zu verwenden. Jeder darüber hinausge- hende Gebrauch gilt als nicht bestimmungsgemäß. Zur Gewährleistung eines sicheren Betriebes darf der Aufnehmer nur nach den Angaben in der Bedienungsanleitung verwendet werden. - Seite 5 T4A, T4WA-S3 In dieser Bedienungsanleitung wird auf Restgefahren mit folgenden Symbolen hingewiesen: GEFAHR Symbol: Bedeutung: Höchste Gefahrenstufe Weist auf eine unmittelbar gefährliche Situation hin, die − wenn die Sicher- heitsbestimmungen nicht beachtet werden − Tod oder schwere Körperverlet- zung zur Folge haben wird.
- Seite 6 T4A, T4WA-S3 Umbauten und Veränderungen Der Aufnehmer darf ohne unsere ausdrückliche Zustimmung weder konstruk- tiv noch sicherheitstechnisch verändert werden. Jede Veränderung schließt eine Haftung unsererseits für daraus resultierende Schäden aus. Qualifiziertes Personal Der Aufnehmer ist nur von qualifiziertem Personal ausschließlich entspre- chend der technischen Daten in Zusammenhang mit den ausgeführten Si-...
-
Seite 7: Anwendung

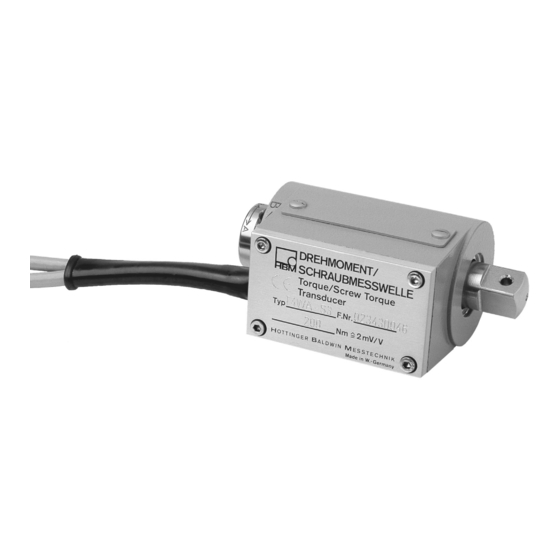

T4A, T4WA-S3 Anwendung Die Drehmoment− /Schraubmesswellen T4A, T4WA-S3 messen konstante und veränderliche Drehmomente bei beliebiger Drehrichtung. Die Aufnehmer T4WA-S3 messen zusätzlich Drehzahl oder Drehwinkel. Die Aufnehmer können sowohl in Verbindung mit Handschraubern als auch mit motorischen Schraubern (keine Schlagschrauber) eingesetzt werden. -
Seite 8: Elektrischer Anschluss
T4A, T4WA-S3 Elektrischer Anschluss Die Drehmoment− /Schraubmesswellen T4A werden mit einem, die Drehmo- ment− /Schraubmesswellen T4WA-S3 mit zwei fest montierten, 3 m langen Anschlusskabeln mit freien Enden geliefert. HINWEIS Wird eine Steckermontage gewünscht, geben Sie bitte unbedingt Mess- verstärkertyp und bei Systemgeräten die verwendete Anschlussplatte 3.1 Allgemeine Hinweise... -
Seite 9: Anschlussbelegung T4Wa-S3 (Drehzahl/Drehwinkel)
Kabelschirm an Gehäusemasse 3.5 Kabelverlängerung Verlängerungskabel müssen abgeschirmt und kapazitätsarm sein. Wir emp- fehlen die Verwendung von HBM-Kabeln, die diese Voraussetzungen erfüllen. Bei Kabelverlängerungen ist auf einwandfreie Verbindung mit geringstem Übergangswiderstand und gute Isolation zu achten. Deshalb sollen alle Ver- bindungen gelötet, zumindest aber mit sicheren, stabilen Klemmen oder ver-... -
Seite 10: Schirmungskonzept
....Rückführbrücken Fühlerleitung (−) ....Abb.3.1: Kabelverlängerung T4A Kabelverlängerung T4WA-S3: Die Drehmoment-/Schraubmesswelle T4WA-S3 ist in 6-Leitertechnik ausge- führt. Eine Kabelverlängerung in 6-Leitertechnik ist problemlos möglich. -
Seite 11: Belastbarkeit
T4A, T4WA-S3 Belastbarkeit 4.1 Drehzahlgrenzen Die Drehmoment− /Schraubmesswellen T4A, T4WA−S3 erlauben Drehmo- −1 mentmessung bei einer Drehzahl bis zu 4000 min (siehe auch Wartungsin- tervalle bei höherer Drehzahl, Seite 13). 4.2 Messen dynamischer Drehmomente Die Drehmoment− /Schraubmesswellen eignen sich zum Messen statischer und dynamischer Drehmomente. -
Seite 12: Drehmoment- Und Drehrichtungsanzeige
Drehmoment- und Drehrichtungsanzeige Drehrichtungsbestimmung Das Vorzeichen der Anzeige gibt die Drehrichtung an. Bei HBM-Trägerfre- quenz- bzw. Gleichspannungsmessverstärkern, die mit dem montierten An- schlusskabel angeschlossen sind, ist die Ausgangsspannung bzw. Anzeige positiv, wenn die Drehmomentmesswelle in Drehrichtung A (siehe Abb. 5.1) gedreht wird. -
Seite 13: Wartung
Deckel abgenommen und mit einem feinen Pinsel und trok- kener Druckluft vorsichtig der vorhandene Kohleabrieb oder Verschmutzun- gen entfernt. Ein Austausch der Kohlebürsten sowie Reinigung der Schlitzscheibe ist nur im Werk in Darmstadt möglich. T4A / T4WA-S3 Standzeit der Bürsten, ca. Entfernung des [N⋅m] [Umdrehungen] Kohlebürstenstaubes nach... -
Seite 14: Abmessungen
Drehwinkel / Drehzahl (nur bei T4WA-S3) 4adriges abgeschirmtes Kabel, 3 m lang, freie Enden bei T4../500 N⋅m bei T4../1 kN⋅m Abtrieb Antrieb T4A und T4WA-S3 3/8’’ Außenvierkant 3/8’’ Innenvierkant 5−50 NVm DIN 3121−F10 DIN 3121−G10 T4A und T4WA-S3 1/2’’ Außenvierkant 1/2’’... -
Seite 15: Technische Daten
T4A, T4WA-S3 Technische Daten T4A, T4WA−S3 Genauigkeitsklasse Nenndrehmoment M N⋅m 1000 Drehmoment-Messsystem Nennkennwert (Nennsignalspanne zwischen Drehmoment = Null und Nenndrehmoment) mV/V Kennwerttoleranz (Abweichung der tatsächlichen Ausgangsgröße bei M von der Nennsignalspanne) <"0,2 Temperatureinfluss pro 10 K im Nenntemperaturbereich auf das Ausgangssignal, bezogen auf den Istwert der Signalspanne <"0,1... - Seite 16 T4A, T4WA-S3 Nenndrehmoment M N⋅m 500 1000 Mechanische Werte (bezogen auf das Nenndrehmoment) kN⋅m/ Drehsteifigkeit C 0,29 0,61 1,08 2,42 5,57 7,53 27,3 Verdrehwinkel bei M Grad −3 Massenträgheitsmoment x10 0,04 0,04 0,04 0,04 0,04 0,04 0,28 0,44 −1 Maximal zul. Drehzahl 4000 Standzeit der Bürsten, ca.
-
Seite 17: Zubehör
T4A, T4WA-S3 Zubehör T4A-Zubehör • Anschlussstecker MS3106PEMV, an Kabel montiert ........ -
Seite 18: Abdruck Der Konformitätserklärung
T4A, T4WA-S3 Abdruck der Konformitätserklärung A0379-21 de... - Seite 19 T4A, T4WA-S3 A0379-21 de...
- Seite 20 Sie stellen keine Eigenschaftszusicherung im Sinne des §459, Abs. 2, BGB dar und begründen keine Haftung. Hottinger Baldwin Messtechnik GmbH Postfach 10 01 51, D-64201 Darmstadt Im Tiefen See 45, D-64293 Darmstadt Tel.: 061 51/ 8 03-0; Fax: 061 51/ 8039100 E−mail: support@hbm.com www.hbm.com A0379-21 de...
