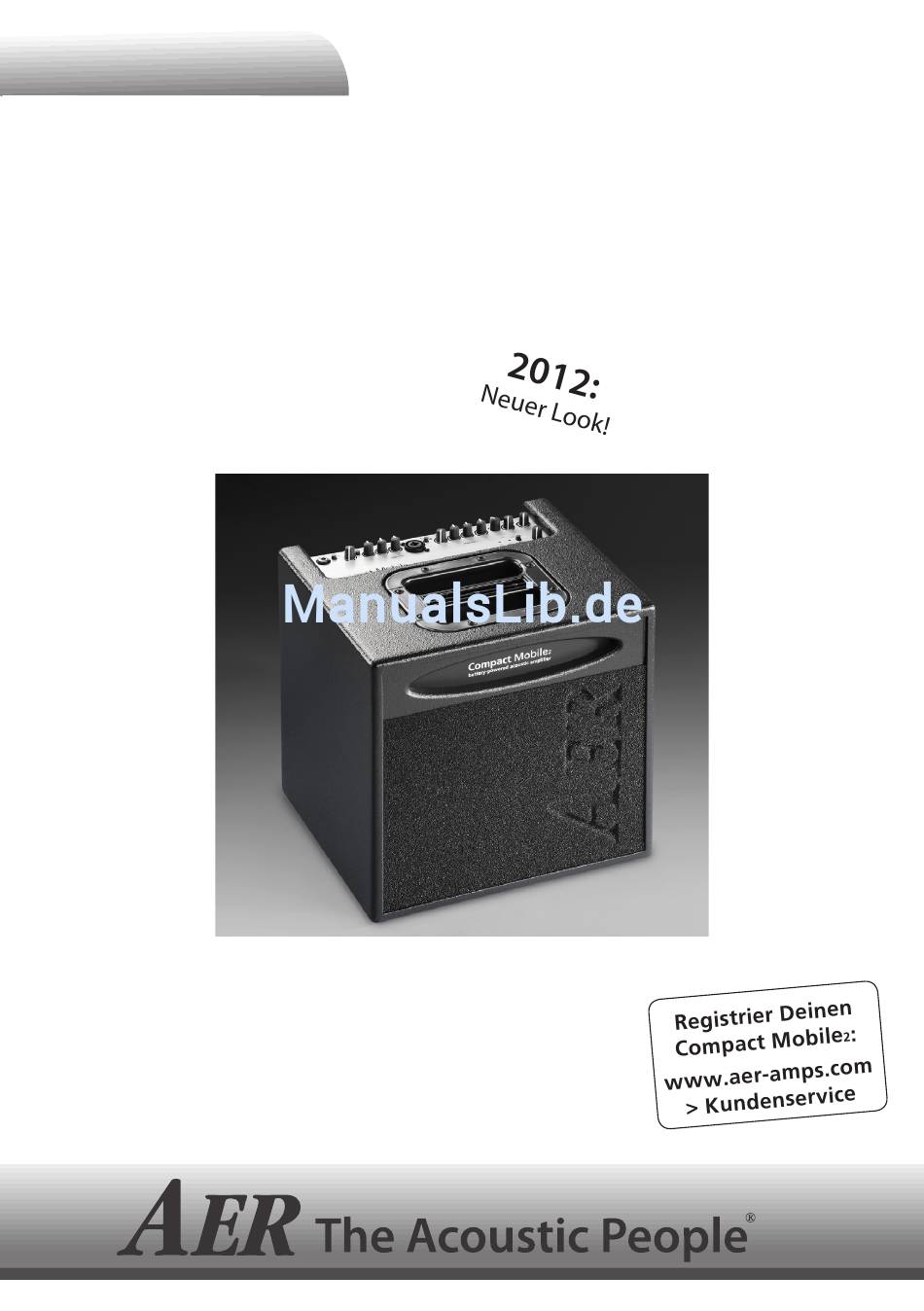

- Seite 1 Bedienungsanleitung Compact Mobile...
-
Seite 2: Inhaltsverzeichnis
Compact Mobile Bedienungsanleitung Inhalt Seite 1. Einleitung 2. Sicherheitshinweise 3. Bedienungselemente und Anschlüsse 3.1 Frontseite 3.2 Rückseite 4. Inbetriebnahme 4.1 Anschließen und Einschalten 4.2 Aussteuern 5. Funktionsbeschreibung 5.1 Klangregelung 5.2 Effekte 5.3 Footswitch 5.4 Phantomspeisung 5.5 Akkubetrieb und -pflege 6. Technische Daten 7. -
Seite 3: Einleitung
Als Besonderheit kann der Compact Mobile über seine eingebauten Akkus 2 bis 4 Stunden völlig unabhängig vom Netz betrieben werden. Alle AER-Systeme sind unmerklich dynamisch kon- trolliert, das bedeutet für Sie absolute Zuverlässigkeit auch im Volllastbetrieb und das bei verblüffend klei- nen Abmessungen und geringem Gewicht. -
Seite 4: Sicherheitshinweise
2. Sicherheitshinweise Die folgenden Hinweise dienen der Minimie- rung des Verletzungsrisikos durch Feuer und Stromschlag. 1) Lesen Sie diese Sicherheitshinweise auf- merksam, bevor Sie das Gerät benutzen! 2) Bewahren Sie diese Sicherheitshinweise sorgfältig auf. 3) Installieren und verwenden Sie Ihr Gerät nicht in unmittelbarer Nähe von Wasser oder wenn Sie selbst mit Wasser in Berührung ge- kommen sind. -
Seite 5: Bedienelemente Und Anschlüsse
3. Bedienelemente und Anschlüsse input input gain colour bass middle treble gain bass treble select level master high clip line clip power channel 1 channel 2 aux level charge phantom battery power 48V Compact Mobile battery-powered acoustic amplifier IB_CPM_120718 3.1 Frontseite 1) input (ch. -
Seite 6: Rückseite
line send tuner Compact Mobile aux in headphones return footswitch DI-out line send tuner tip = int. efx 1 = gnd ring = ext. efx 2 = pos on/off 3 = neg battery-powered acoustic amplifier Compact Mobile aux in headphones return footswitch DI-out... -
Seite 7: Inbetriebnahme
Eingangssignal hin. Ein kurz- senkt und die Höhen angehoben (-3 dB bei 700 Hz, fristiges Flackern ist bei AER-Geräten nicht ge- +10 dB bei 8kHz). Der Ton wird offener, leichter und fährlich. Sie sollten während des Betriebes aber eignet sich besonders für Zupftechniken. -
Seite 8: Effekte
An die footswitch-Buchse auf der Rückseite des Ausgang anliegende Phantom-Power geschützt Gerätes kann mit einem Stereokabel ein Standard- sind. (Die DI-Anschlüsse an AER Produkten sind ge- Doppelfußschalter (An-/Aus-Schalter) angeschlos- gen anliegende Phantom-Power geschützt.) sen werden. Mit diesem werden der interne und der Andere Audiogeräte (z.B. -
Seite 9: Akkubetrieb Und -Pflege
Daher lagern Sie Ihren AER CompactMobile 1. Der Ladevorgang: bitte immer mit voll geladenem Akku. Ein voll geladener Um den Akku aufzuladen, schließen Sie Ihren AER CompactMobile Blei-Gel-Akku enthält selbst nach einem Jahr der an eine Steckdose an und schal- Lagerung noch eine Restladung von ca. -
Seite 10: Technical Data
Line output after master, with aux in and effects. effects Mono jack, ¼” (6.35 mm) Output voltage: 700 mV (–3 dBV) Output impedance: 100 Min. load impedance: 2 k Residual noise (A-weighted): 4.5 μV (–107 dBV) www.aer-amps.com CompactMobile - 2012_07_DE... - Seite 11 Cabinet 12 mm (0.47“) birch plywood TD20121011 Finish Waterbased acrylic, black spatter finish Dimensions and weight Dimensions 320 mm (12.8“) high 326 mm (12.9“) wide 282 mm (11.1“) deep Weight 13 kg (28.7 lbs) www.aer-amps.com CompactMobile - 2012_07_DE...
-
Seite 12: Blockschaltbild
7. Blockschaltbild Compact Mobile www.aer-amps.com CompactMobile - 2012_07_DE...
